Relacje katalogowe

Obsługiwane urządzenia

BioCommand jest windowsowym systemem SCADA firmy New Brunswick Scientific, rozwijanym obecnie pod marką Eppendorf. Łączy jeden komputer z wieloma fermentorami i bioreaktorami, rejestruje przebieg partii, pozwala zmieniać nastawy, budować receptury i programy sterujące oraz integrować aparaturę przez klasyczne OPC. Nie należy utożsamiać go z aplikacją HMI wbudowaną w konkretny BioFlo: BioCommand jest odrębnym hostem, własną bazą, licencją i zestawem adapterów komunikacyjnych.

Bieżąca oferta obejmuje trzy edycje: Track and Trend, Batch Control oraz Batch Control Plus. Wersja Plus dodaje funkcje potrzebne w środowisku regulowanym, lecz deklaracja zgodności z 21 CFR Part 11 nie zastępuje walidacji całego wdrożenia. Zakres systemu obejmuje także Windows, SQL Server Express, NBS OPC Server, przewody lub konwertery, konfigurację portów i projekty procesu.

Najważniejsze dane

Pole Wartość
Producent New Brunswick Scientific; obecnie Eppendorf SE
Rodzaj PC-based SCADA do fermentacji i hodowli komórkowej
Bieżące edycje Track and Trend, Batch Control, Batch Control Plus
Numery katalogowe M1326-0000, M1326-0010, M1326-0020
Publiczna aktualizacja 6.03, opublikowana 30 czerwca 2023 r.; pakiet M1326-1201_06-03.zip
Wersja MSI / programu w pakiecie instalator 6.3.01; BioCommand.exe 6.2.0.5
System hosta Windows 10 Professional albo Enterprise, angielska wersja językowa
Baza SQL Server Express; w 6.03 zmiana z SQL Server 2008 Express na SQL Server 2017 Express
Media SQL w publicznym ZIP SQL Server 2017 baseline 14.0.1000.169
Komunikacja urządzeń NBS AFS, NBS MODBUS, Allen-Bradley MODBUS, TCP MODBUS
Integracja nadrzędna NBS OPC Server 6.0.4; klasyczne OPC/OPC DA
Magistrala legacy RS-422 multidrop do kontrolerów, konwerter do RS-232 hosta
Zalecany limit maksymalnie cztery systemy na jeden port COM
Licencja jedna instalacja sieciowa w jednej lokalizacji; aktywacja numerem rejestracyjnym
Nośnik handlowy CD-ROM, user guide i jeden Multi-Controller Connection Kit
Cena referencyjna Batch Control M1326-0010: 4 827 USD w zamówieniu Texas A&M z 4 stycznia 2018 r.
CVE produktu brak nazwanego advisory BioCommand; osobno ocenia się dokładne buildy Windows, SQL Server i pozostałych składników

Nazwy i generacje

Nazwa AFS-BioCommand występuje w starszej literaturze razem z protokołem New Brunswick AFS. Publikacje laboratoryjne dokumentują wydania 2.60, 2.6 i 2.62, używane m.in. z BioFlo III, BioFlo 3000, BioFlo 4500 i BioFlo 110. Jest to historyczna gałąź produktu, a nie wersja obecnego Batch Control Plus.

BioCommand Lite był lżejszym programem do akwizycji danych i wykresów online. Zachowana instrukcja stanowiskowa University of Utah opisuje otwieranie pliku receptury .rcp, uruchamianie batchu, wskazanie pliku docelowego i późniejszy eksport danych. Lite należy traktować jako osobny produkt legacy: jego formaty, konta i wymagania nie mogą być dziedziczone z gałęzi 6.x.

BioCommand Plus to również nazwa spotykana przy starszych instalacjach. Instrukcje BioFlo 110 i publikacje opisują rejestrowanie parametrów lub sterowanie procesem przez BioCommand Plus. Nazwa ta poprzedza obecne, jednoznaczne rozdzielenie Batch Control i Batch Control Plus. Przy inwentaryzacji zapis „BioCommand Plus” wymaga zachowania dokładnej wersji z ekranu About lub pliku wykonywalnego; sam nie dowodzi funkcji Part 11 obecnej edycji Plus.

Obecna rodzina trzech SKU jest udokumentowana w katalogach Eppendorf i w broszurze z kwietnia 2022 r. Karta produktu nadal oferuje wszystkie trzy pakiety w trybie zapytania handlowego. Eppendorf opublikował w 2023 r. publiczny pakiet 6.03 dla Track and Trend i Batch Control. Batch Control Plus pozostaje na osobnej ścieżce serwisowej: producent wymienia dla niego rewizję 6.01 i wymaga prowadzonej aktualizacji.

Oznaczenie Potwierdzony kontekst Znaczenie
AFS-BioCommand 2.60/2.6/2.62 starsze stanowiska NBS i publikacje procesowe historyczna gałąź AFS; dokładny zakres zależy od wydania
BioCommand Lite akwizycja, wykresy, receptury .rcp osobny produkt uproszczony
BioCommand Plus starsze instrukcje BioFlo i publikacje historyczna nazwa; nie utożsamiać automatycznie z Batch Control Plus
Track and Trend M1326-0000 współczesna edycja rejestracji i podstawowego nadzoru
Batch Control M1326-0010 współczesna edycja z programowaniem i synoptyką
Batch Control Plus M1326-0020 edycja z rolami, audit trail i strukturą danych dla procesów regulowanych

Porównanie edycji

Wszystkie trzy edycje mają Recipe Info, Loop Info, alarmy, wykresy trendów, Batch Info, podsumowanie, data log, raporty oraz user-defined event log. Różnice dotyczą automatyzacji i kontroli dostępu.

Funkcja Track and Trend Batch Control Batch Control Plus
Automatyczne logowanie i batch records tak tak tak
Zmiana setpointów i alarmów tak tak tak
Trendy i raporty tak tak tak
Recipe Wizard i Batch/Recipe Explorer tak tak tak
User-defined event log tak tak tak
Graficzne programy If-Then — tak tak
Obliczane pętle i Visual Basic — tak tak
Konfigurowalny synoptic display — tak tak
Equipment lock-out — tak tak
Role Operator/Supervisor/Administrator — — tak
Audit trail — — tak
Struktura bazy wspierająca 21 CFR Part 11 — — tak

Track and Trend nie jest tylko pasywnym wykresem. Producent przypisuje mu zmianę setpointów, ustawianie alarmów i tworzenie batch records. Batch Control rozszerza tę powierzchnię o logikę procesu: bloki można przeciągać do instrukcji If-Then, a wynik formuły może stać się nową pętlą zapisywaną razem z partią. Visual Basic jest dodatkową ścieżką wykonywania własnej logiki.

Batch Control Plus dodaje kontrolę dostępu i audit trail. W broszurze role są nazwane wprost: Operator, Supervisor i Administrator. Funkcje te obejmują aplikację oraz jej rekordy; nie wprowadzają kryptograficznego uwierzytelnienia na starszej magistrali AFS/Modbus między hostem a kontrolerem.

Receptury, partie i wizualizacja

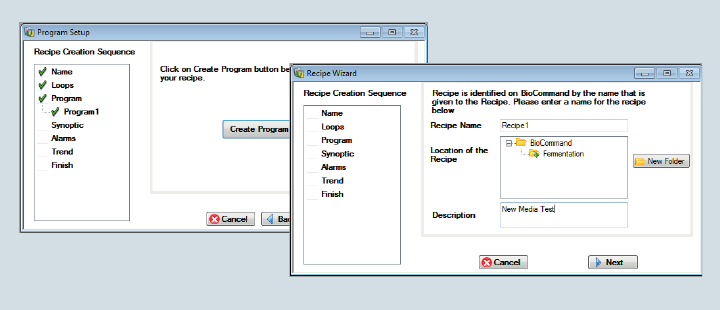

Recipe Wizard prowadzi użytkownika przez nazwę, pętle, program, synoptykę, alarmy, trend i zapis. Batch Explorer oraz Recipe Explorer pozwalają otworzyć zapisany przebieg bez zamykania aktywnego okna procesu. W drzewie projektu widoczne są osobne gałęzie dla Batch Control, Equipment Lock, Batch Summary, Loops, Alarms, Program, Synoptic, Trend, User Defined Event Log i Data Log.

Kreator receptury BioCommand

Źródło: oficjalna broszura BioCommand AN01 611 020/GB4/0.5T/0422/EBC/STEFF, strona 3. Widok z kwietnia 2022 r. pokazuje kolejność tworzenia receptury oraz oddzielne etapy Program, Synoptic, Alarms i Trend.

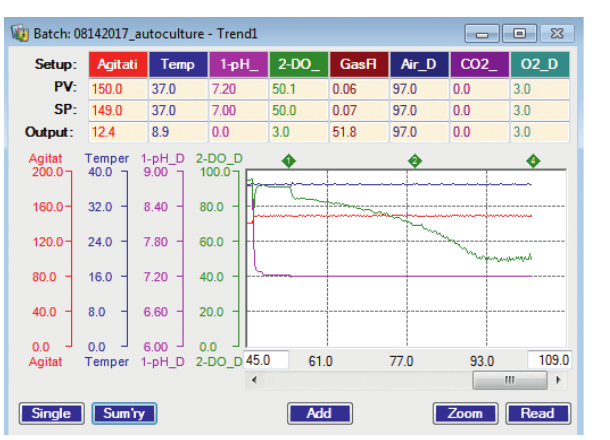

Trend window wyświetla do ośmiu wykresów x-y w jednym oknie, a jednocześnie można otworzyć wiele takich okien. Operator może porównywać dane bieżące z historycznymi, ścieśnić wielodniowy zakres do jednego widoku, powiększyć fragment i wyeksportować raport. Przycisk Add dodaje opisane przez użytkownika zdarzenie, np. inokulację albo podanie glukozy, do rekordu batchu.

Okno trendu BioCommand

Źródło: ta sama broszura, strona 2. Kadrowany ekran dokumentuje jednoczesne PV, SP i Output dla wielu pętli oraz historyczne przebiegi agitacji, temperatury, pH i DO.

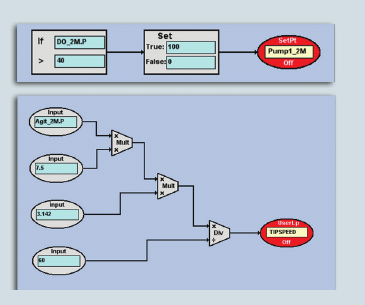

Programowanie w Batch Control i Batch Control Plus obejmuje dwa różne zastosowania. Pierwsze to bezpośrednia akcja: jeżeli wartość DO przekracza warunek, ustawiana jest wartość pompy. Drugie to pętla obliczeniowa: na podstawie prędkości mieszadła i stałych geometrycznych można wyliczyć tip speed i włączyć wynik do historii partii.

Logika programu BioCommand

Źródło: oficjalna broszura BioCommand, strona 3. Górny schemat przedstawia warunek i zmianę Pump1; dolny — obliczaną wartość tip speed.

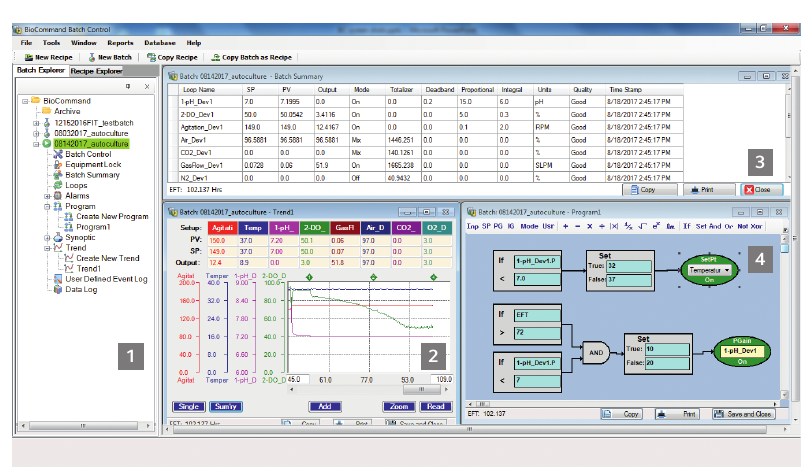

Pełny workspace grupuje drzewo batchu, tabelę pętli, trend i program sterujący. Tabela podsumowania zawiera m.in. SP, PV, Output, Mode, Totalizer, Deadband, współczynniki PID, jednostkę, Quality i Time Stamp. Jest to użyteczna granica dowodowa: zrzut trendu nie zastępuje tabeli konfiguracji, a eksport danych nie musi zachować programu i powiązań pętli.

Workspace BioCommand Batch Control

Źródło: oficjalna broszura BioCommand, strona 3. Widok opisany przez producenta jako Batch Control pokazuje explorer, batch summary, trend oraz program w jednym oknie.

Architektura hosta

BioCommand działa na osobnym komputerze PC. Dla obecnej broszury producent wymaga angielskiej wersji Windows 10 Professional albo Enterprise. Minimalna konfiguracja 32-bitowa to procesor Intel lub zgodny o częstotliwości co najmniej 1 GHz, a 64-bitowa — co najmniej 1,4 GHz; w obu przypadkach zalecane jest 2 GHz i obsługiwany jest jeden procesor. Minimum pamięci wynosi 512 MB, zalecane 1 GB, a wolne miejsce na dysku 4 GB.

Wymaganie CD-ROM wynika z modelu dystrybucji pakietu, a niewspółdzielony port RS-232 z topologii starszych urządzeń. Współczesny host może użyć interface boxu USB, lecz port wirtualny nadal jest zasobem komunikacyjnym przypisanym do magistrali kontrolerów.

Publiczny ZIP 6.03 jest instalatorem zbiorczym. Zawiera:

  • BioCommandSetupx64.msi z wersją produktu 6.3.01;
  • BioCommand.exe z wersją pliku 6.2.0.5;
  • NBS OPC Server 6.0.4 oraz osobny NBS OPC Server Wizard;
  • .NET Framework 3.5 SP1 i instalator .NET Framework 4.8;
  • Crystal Reports Runtime 13.0.31 w odmianie 32- i 64-bitowej;
  • SQL Server 2017 Express wraz z lokalnym nośnikiem instalacyjnym;
  • adaptery NbsAfs, NbsAfsModbus, NbsModbus, TCPModbus, BioFloProAB i narzędzia rejestracji komponentów;
  • moduł BCLicense oraz pliki konfiguracji licencji.

Różnica między wersją MSI, pliku EXE i numerem publikowanym na stronie jest normalnym skutkiem osobnego wersjonowania bootstrappera, aplikacji oraz wydania dystrybucyjnego. W inwentarzu stanowiska trzeba przechować wszystkie trzy, a nie zastępować ich jednym napisem „6.03”.

Topologia RS-422, RS-232 i USB

Dokumentacja opisuje magistralę RS-422 multidrop po stronie fermentorów. Multi-Controller Connection Kit M1286-0100 zawiera przewód RS-422 50 ft/16 m, konwerter RS-232/RS-422 i kabel BioCommand. Po stronie hosta połączenie kończy się na RS-232. Producent zaleca maksymalnie cztery systemy na jeden port COM.

Element Numer Funkcja
Track and Trend M1326-0000 pakiet SCADA na CD
Batch Control M1326-0010 pakiet z programowaniem
Batch Control Plus M1326-0020 pakiet z rolami i audit trail
Multi-Controller Connection Kit M1286-0100 przewód RS-422, konwerter i kabel BioCommand
Interconnecting Cable 50 ft/15,2 m M1171-8010 połączenie BioCommand–kontroler
Cable RS-232–RS-422 M1286-8010 kabel do BioCommand
RS-232/USB Interface Box M1287-0020 do ośmiu portów COM przez USB
Converter RS-232 pinout–RS-422 P0460-7550 konwersja warstwy szeregowej
Converter USB–RS-485/RS-422 P0460-7551 współczesny konwerter katalogowy
Ethernet Switch, 18 portów P0460-2591 akcesorium dla urządzeń Ethernet

Instrukcja BioFlo 4500 pokazuje praktyczne adresowanie AFS. Kontroler otrzymuje parzysty node number od 0 do 30; pierwsze dziesięć pętli trafia pod ten adres, a dodatkowe pod kolejny, nieparzysty. Każdy fermentor i urządzenie pomocnicze w wielojednostkowej instalacji muszą mieć własny numer. Dla tego modelu protokół cyfrowy udostępnia BioCommandowi pierwszych dziesięć skonfigurowanych pętli, mimo że lokalny kontroler może obsługiwać więcej.

Protokoły i OPC

Broszura grupuje obsługiwane kontrolery według czterech rodzin: NBS AFS, NBS MODBUS, Allen Bradley MODBUS i TCP MODBUS. Pakiet 6.03 zachowuje ten podział w postaci oddzielnych adapterów oraz serwerów. Dzięki temu jeden interfejs BioCommand może przedstawiać podobny model pętli nad urządzeniami różnych generacji, chociaż medium, adresowanie i możliwości zapisu pozostają różne.

NBS OPC Server jest oddzielnym składnikiem instalatora i ma wersję 6.0.4. Zawiera konfiguratory oraz serwery dla AFS, Modbus, TCP Modbus, BioFlo Pro AB i R320 TCP. Jest to klasyczny stos OPC kojarzony z COM/DCOM i OPC DA. Broszura opisuje wszystkie edycje jako OPC-compatible i pozwala włączać wartości z innych urządzeń OPC do strategii sterowania.

MSI 6.03 zawiera także biblioteki Opc.Ua.Core 1.4.354.0, Opc.Ua.Client i Opc.Ua.Configuration. Sam ich udział w pakiecie nie potwierdza, że BioCommand publikuje endpoint OPC UA. Do filtra protokołów przypisana jest więc klasyczna warstwa OPC/OPC DA, natomiast OPC UA należy dodać dopiero po potwierdzeniu endpointu, URI, portu i trybu zabezpieczeń na działającym stanowisku.

SQL Server i zapis danych

Każdy proces ma niezależny data log uruchamiany automatycznie, z interwałem wybieranym przez użytkownika. Producent opisuje bazę jako secure database. W Batch Control Plus jej struktura współpracuje z rolami, event logiem i audit trail, aby wspierać wymagania 21 CFR Part 11.

Kanał aktualizacji 6.03 precyzuje zmianę silnika z SQL Server 2008 Express na SQL Server 2017 Express. Analiza oficjalnego ZIP-u pokazuje pełny nośnik SQL Express i BaselineVersion=14.0.1000.169. Instalator dostarcza także własny komponent Databasesetupv1; konfiguracja bazy jest częścią instalacji BioCommand, a nie osobnym zadaniem operatora procesu.

Numer baseline nośnika nie rozstrzyga o stanie działającej instancji. Windows Update, GDR lub ręczna obsługa serwisowa mogą podnieść build. Podczas audytu należy odczytać SERVERPROPERTY('ProductVersion'), wydanie i poziom aktualizacji z serwera, a wersję z ZIP-u zachować jako stan źródłowego medium instalacyjnego.

Historia partii składa się z większej liczby obiektów niż same próbki czasowe. Obejmuje recepturę, konfigurację pętli, SP/PV/output, tryby, totalizery, alarmy, zdarzenia użytkownika, program, synoptykę, raporty, quality i timestamps. Kopia samych tabel trendu nie odtwarza programu ani powiązania adresów urządzeń.

Aktualizacja 6.03 i niezgodność baz

Oficjalna strona Eppendorf publikuje 6.03 osobno pod nagłówkami Track and Trend i Batch Control. Wydanie z 30 czerwca 2023 r. wprowadza trzy opisane zmiany:

  1. SQL Server 2008 Express zastąpiono SQL Server 2017 Express;
  2. zwiększono długość i złożoność hasła logowania SQL;
  3. aplikacje BioCommand Wizard i NBS OPC Server Wizard otrzymały certyfikat wydawcy.

Plik Installation instructions.txt w ZIP-ie dodaje ważniejsze ograniczenie migracyjne. 6.03 nie jest kompatybilny wstecz z 5.02 ani starszym wydaniem i nie może zostać zainstalowany na komputerze z istniejącym BioCommand. Przejście wymaga pełnego odinstalowania oraz nowej instalacji; instrukcja ostrzega, że istniejące recipes i batches muszą zostać usunięte i nie dają się odzyskać w tej procedurze.

Pakiet nie jest łatką różnicową: ma około 1,12 GB, zawiera instalator aplikacji, serwer OPC, runtime'y i pełne media SQL Server. Nie wolno stosować go do Batch Control Plus. Eppendorf podaje, że pliki bazy Plus są niezgodne i błędna instalacja może spowodować utratę danych. Aktualizacja Batch Control Plus 6.01 jest prowadzona przez lokalny serwis.

Licencjonowanie i aktywacja

Przed instalacją trzeba uzyskać od Eppendorf product registration number. Formularz producenta wymaga numeru seryjnego dostarczonego z oprogramowaniem. Wygenerowany numer rejestracyjny zachowuje ważność przez około dwa tygodnie, dlatego nie powinien być zamawiany przed przygotowaniem hosta do instalacji i aktywacji.

Eppendorf opisuje licencję z zakupem jako ważną dla jednej instalacji sieciowej w jednej lokalizacji. EULA dołączona do 6.03 udziela prawa niewyłącznego i nieprzenoszalnego do użytku wewnętrznego, z zastrzeżeniem trwałego przekazania wszystkich praw po uprzednim poinformowaniu licencjodawcy i zaakceptowaniu warunków przez odbiorcę. Umowa rozróżnia uzgodnioną liczbę równoczesnych użytkowników oraz licencję multiple-access.

Mechanizm rejestracyjny opiera się na numerze seryjnym i czasowym kodzie. Konwerter USB–serial i interface box są elementami komunikacji z kontrolerami.

Każde SKU pakietu obejmuje program na CD-ROM, jeden Multi-Controller Connection Kit i instrukcję. Dodatkowe kity i przewody są sprzedawane osobno. Oznacza to, że koszt wdrożenia zależy nie tylko od edycji, ale też od liczby portów, magistral i kontrolerów.

Cena

Bieżąca karta Eppendorf prezentuje M1326-0000, M1326-0010 i M1326-0020 w trybie Inquire, bez publicznej ceny. Wiarygodny historyczny punkt odniesienia daje zamówienie Texas A&M z 4 stycznia 2018 r.: jedna licencja BioCommand Batch Control M1326-0010 kosztowała 4 827 USD. Dokument dotyczy rzeczywistego zakupu razem z BioFlo 120, a nie ceny wywoławczej używanego nośnika.

Starsze dane importowe pokazują duży rozrzut zależny od edycji i kontraktu: Track and Trend M1326-0000 pojawiał się w 2014–2016 r. około 3 750–4 098 USD, a Batch Control M1326-0010 w 2015 r. w zapisach około 7 732–15 167 USD. Te rekordy są pomocniczym kontekstem handlowym, nie aktualnym cennikiem producenta.

Obsługiwane urządzenia

Broszura z 2022 r. wymienia wprost BioFlo 120, BioFlo 320, BioFlo/CelliGen 510, BioFlo 610, BioFlo 720 i BioFlo Pro, a następnie dopuszcza wybrane starsze kontrolery. W katalogu strony relacja jest przypisana do kontrolera lub kompletnego systemu, nie do biernego naczynia BioBLU.

Rodzina Podstawa relacji Typ komunikacji w dokumentacji
BioFlo 120 jawnie na aktualnej liście BioCommand rodzina zgodna z bieżącym SCADA; konfiguracja zależy od rewizji
BioFlo 320 jawnie na aktualnej liście BioCommand TCP/adapter właściwy dla kontrolera
BioFlo/CelliGen 510 jawnie na aktualnej liście obecna lista nie rozbija wariantów
BioFlo 610 jawnie na liście i port BioCommand w broszurze urządzenia communication port; historycznie akcesoria szeregowe
BioFlo 720 jawnie na aktualnej liście współczesny kontroler; oddzielnie ma własne OPC UA i VNC
BioFlo Pro jawnie na liście; instrukcja pokazuje COM software i adres Modbus Allen-Bradley/Modbus zależnie od generacji
BioFlo 110 instrukcja urządzenia i stanowiska BioCommand Lite/Plus DB25 AFS/MODBUS, RS-232
BioFlo 4000 broszura legacy i AFS RS-422 multidrop przez MCA
BioFlo 415 instrukcja wskazuje BioCommand Plus przez DB25 port szeregowy
BioFlo 4500 instrukcja i broszura urządzenia RS-422 AFS-BioCommand i Ethernet hosta
BioFlo 5000 broszura urządzenia RS-422 BioCommand do logowania i sterowania
BioFlo/CelliGen 115 instrukcja/karta urządzenia SCADA port i host Windows
BioFlo/CelliGen 310 instrukcja urządzenia DB25 RS-232/RS-422, AFS albo Modbus
CelliGen BLU instrukcja urządzenia DB25 Modbus przez RS-232/RS-422
Allegro XRS 20 dokumentacja Pall starszej generacji interfejs do BioCommand w control unit XRS 20

Modele BioBLU 1c, 3c, 5c, 10c, 14c i 50c są naczyniami jednorazowymi używanymi z różnymi kontrolerami. Mogą pojawić się w procesie obsługiwanym przez BioCommand, lecz nie mają własnej instalacji SCADA ani własnego portu BioCommand. Ich bezpośrednie dodanie do filtra fałszowałoby granicę urządzenia.

Uwierzytelnianie i integralność

W Batch Control Plus istnieją trzy role aplikacyjne: Operator, Supervisor i Administrator. Audit trail oraz event logs należą do tej edycji, podczas gdy user-defined event log jest funkcją wszystkich pakietów. Z punktu widzenia przeglądu rekordów trzeba rozróżnić automatyczne zdarzenie systemowe, alarm, ręcznie dodaną adnotację i zmianę objętą audit trail.

Aktualizacja 6.03 zmienia politykę technicznego logowania SQL przez zwiększenie długości i złożoności hasła. Producent nie publikuje wartości tego hasła. Nie należy tworzyć wpisu „domyślne dane logowania” na podstawie samej informacji o zmianie polityki.

Podpis wydawcy dodany w 6.03 dotyczy aplikacji BioCommand Wizard i NBS OPC Server Wizard. Nie jest równoważny podpisaniu wszystkich receptur, plików batch ani komunikatów AFS/Modbus. Dla źródłowego ZIP-u przechowywanego w archiwum obliczono SHA-256 1aeb3c90e4737cfab625fa2f110954a8a0fdf2add35a678f971e8fdc5d7dcf06; suma identyfikuje zachowaną kopię, a nie certyfikuje jej przez producenta.

Najbardziej istotne granice zaufania to:

  • konto Windows uruchamiające aplikację i instalator;
  • role BioCommand Batch Control Plus;
  • techniczne konto SQL Server oraz prawa do bazy;
  • klasyczne OPC/DCOM i uprawnienia uruchomienia serwera OPC;
  • porty COM, adaptery USB i fizyczny dostęp do magistrali RS-422;
  • niezabezpieczone kryptograficznie protokoły AFS/Modbus starszych kontrolerów;
  • programy If-Then, Visual Basic, receptury i mapowanie pętli do node numbers;
  • czas systemowy używany w batch records, event logach i audit trail.

CVE produktu i komponentów

BioCommand nie ma publicznego advisory CVE przypisanego nazwą produktu przez Eppendorf, CISA albo NVD. Nie oznacza to braku podatności; pakiet jest złożonym hostem Windows, którego ekspozycja zależy od wersji składników i konfiguracji sieci.

W oficjalnym ZIP-ie 6.03 nośnik SQL Server 2017 Express ma baseline 14.0.1000.169. NVD obejmuje ten build zakresem CVE-2024-43474, podatnością SQL Server prowadzącą do ujawnienia informacji; podatne wersje GDR zaczynają się od 14.0.1000.169 i kończą przed 14.0.2060.1. Microsoft wydał build 14.0.2060.1 także dla innych luk SQL Server z września 2024 r.

To przypisanie dotyczy komponentu z nośnika, nie dowodzi stanu zainstalowanego serwera. Jeżeli stanowisko otrzymało GDR/CU, może mieć wyższy build. Analogicznie biblioteki OPC UA, Crystal Reports i .NET w archiwum są informacją o pakiecie, a nie automatycznym dowodem osiągalności każdej powierzchni z sieci.

Składnik z pakietu Wersja/gałąź Znaczenie bezpieczeństwa
BioCommand MSI 6.3.01 wersja instalatora Track and Trend/Batch Control
BioCommand.exe 6.2.0.5 wersja głównego pliku w dystrybucji 6.03
NBS OPC Server 6.0.4 klasyczna warstwa OPC i adaptery urządzeń
SQL Server 2017 Express media 14.0.1000.169 baseline z nośnika; obejmowany przez późniejsze zakresy CVE
Crystal Reports Runtime 13.0.31 generator raportów dostarczony dla x86 i x64
.NET Framework 3.5 SP1 oraz 4.8 zależności instalacyjne Windows
OPC UA libraries Opc.Ua.Core 1.4.354.0 biblioteki klienta w MSI; nie dowodzą serwera UA
DASware OPC Client 5.5.1.43 biblioteka w payloadzie; nie oznacza instalacji pełnego DASware

Zachowanie materiałów i odtworzenie stanowiska

Publiczny pakiet 6.03 ma około 1,12 GB i zawiera 277 wpisów. Cztery kadry interfejsu pochodzą z oficjalnej broszury z 2022 r.

Przy zabezpieczaniu działającej instalacji znaczenie mają konkretne artefakty, które producent wymienia jako element modelu danych: recipes, batches, program, synoptic display, loop definitions, alarm setup, event log, user-defined events, data log i reports. Do tego dochodzą baza SQL, konfiguracja NBS OPC Server, mapowanie adapterów, node numbers i porty COM.

Kolejność akwizycji powinna chronić spójność procesu. Najpierw zapisuje się wersje i stan usług, aktywne połączenia, czas hosta oraz status batchu. Następnie wykonuje się spójny backup bazy i kopię konfiguracji aplikacji. Dopiero poza aktywnym procesem można testować eksport, migrację lub nowy instalator. Uruchomienie 6.03 na hoście z 5.02 albo starszym wydaniem może usunąć materiał, który miał zostać zabezpieczony.

Materiały do pobrania

Materiał Zakres Link
BioCommand 6.03, M1326-1201_06-03.zip pełny instalator Track and Trend/Batch Control, SQL 2017 Express, OPC i runtime'y pobierz od Eppendorf
Software Downloads release notes 6.03, ostrzeżenie o Plus i ścieżka 6.01 strona producenta
Broszura BioCommand 2022 edycje, funkcje, wymagania, protokoły, urządzenia i SKU PDF producenta
Karta BioCommand SCADA bieżący status sprzedaży i akcesoria strona producenta
Rejestracja BioCommand numer seryjny, product registration number i czas ważności formularz Eppendorf

Pakiet 6.03 można publicznie pobrać, lecz nie jest bezpłatną licencją produkcyjną. Instalacja i użycie nadal wymagają numeru seryjnego, rejestracji oraz prawa wynikającego z zakupu. Nie jest to również właściwy instalator Batch Control Plus.
