New Brunswick Scientific BioFlo 3000

BioFlo 3000 jest stołowym fermentorem/bioreaktorem New Brunswick Scientific poprzedzającym generacje 110/115/310. Łączy szklane naczynie, pięć pomp, membrane keypad, wyświetlacz znakowy, wewnętrzną płytę superboard, analogowy recorder output i zdalne sterowanie przez DB25 RS-232/RS-422. Domyślny interfejs pracuje z szybkością 9600 baud, adresem 0 i multidrop z parzystością ustawianymi fizycznymi DIP switches.

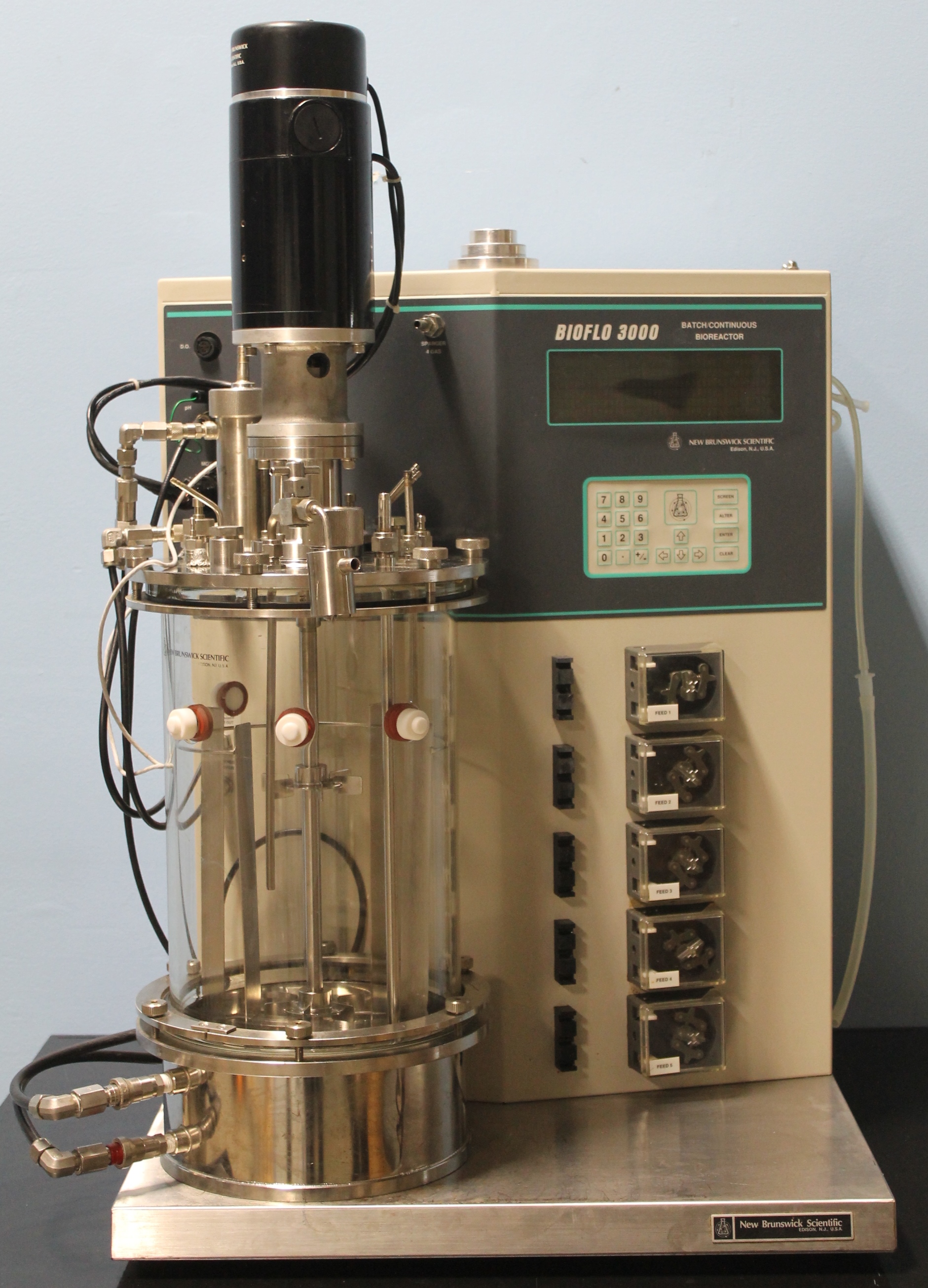

Źródło: oferta LabX używanego kompletnego BioFlo 3000.

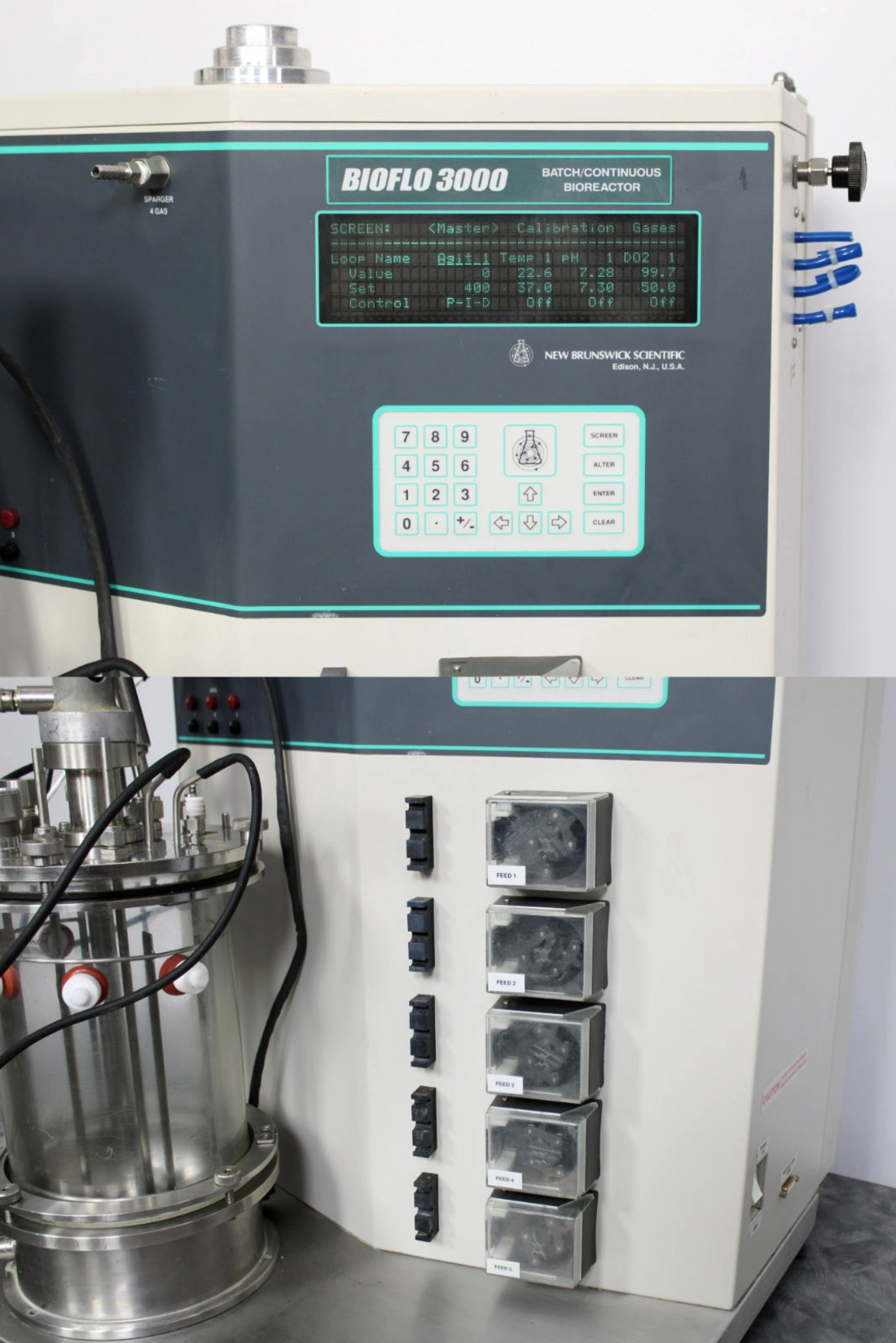

Źródło: American Laboratory Trading — New Brunswick Scientific BioFlo 3000 Fermentor, fotografia konkretnego używanego egzemplarza.

Identyfikacja

Instrukcja opisuje fermentation, a dla cell culture odsyła do CelliGen Plus M1176-0050. Uruchomienie pokazuje przez 20 sekund wybór CELL CULTURE lub FERMENTATION; sama zmiana trybu nie modernizuje mechaniki, gas path ani impellerów.

Naczynia i zakres rodziny

Marketing historyczny wymieniał również fermentation vessel 14 L total/10 L working i cell-culture glass vessels 2,2–14 L total.

Federal Equipment dokumentuje egzemplarz M1227-1013, serial 000787979, wyprodukowany w 2000 r.: 316 stainless base, 14 L total, 3–10 L working, pięć pomp i Magmotor.

Cztery boczne polypropylene compression ports służą do additions i overflow w continuous culture.

HMI i tryby

Głównym interfejsem jest 20-key membrane keypad.

Kontrola dostępu opiera się przede wszystkim na fizycznym dostępie do keypad, cabinetu, portów i hosta.

Superboard i DIP switches

Ośmiopozycyjny SW1 definiuje baud, framing/multidrop i address. Przełączniki zmienia się przy wyłączonym urządzeniu, po otwarciu tylnej części obudowy.

SW1-1/2 wybiera 1200, 2400, 4800 lub 9600 baud. Ustawienie fabryczne OFF-OFF daje 9600. Fabrycznie oba są ON: multidrop, 8 bitów, even parity.

SW1-5..8 koduje adres 0–15. Wszystkie ON oznaczają fabryczny address 0; wszystkie OFF — address 15.

SW2-1 steruje pH deadband: ON oznacza bez deadband, OFF z deadband. SW2-2 wybiera agitation 20–1000 rpm przy ON albo 20–1200 rpm przy OFF. Fabrycznie oba były ON; producent wymagał konsultacji przed włączeniem 1200 rpm.

Przełączniki są jednocześnie konfiguracją funkcjonalną i artefaktem dowodowym.

RS-232/RS-422 DB25

DB25 na lewej stronie cabinetu pozwala external computer komunikować się i sterować BioFlo 3000. Dla RS-232 używane są między innymi TXD pin 2, RXD pin 3, RTS 4 i CTS 5.

Dla RS-422 instrukcja dokumentuje pary IRXD 12/24, ITXD 13/25, IRTS 10/22 i ICTS 11/23.

Domyślnie działa 9600 baud i address 0. To ważna różnica wobec późniejszych platform z adresem 8 lub Modbus 19200.

RS-422 zapewnia warstwę różnicową i multidrop, nie uwierzytelnienie.

Zewnętrzny komputer i software

Instrukcja opisuje advanced fermentation software dla IBM-compatible MS-DOS.

Stary PC, emulator, karta szeregowa, przejściówka USB lub serial gateway są częścią systemu sterowania.

Recorder output 0–1 V

Oddzielne złącze daje cztery analogowe pary 0–1 V dla temperature, pH, DO i agitation. Piny 1/2 odpowiadają 0–100°C, 3/4 pH 2–12, 5/6 DO 0–200%, a 7/8 agitation 0–1500 rpm.

SW2 ogranicza controller do 1000 lub 1200 rpm.

Agitation i DO cascade

Permanent-magnet servo motor ma high torque, multi-jaw coupling i optical disc 1000 lines/rev z quadrature output.

PID utrzymuje prędkość z dokładnością około 1 rpm. Nowszy egzemplarz 10 L ma dwa poziomy impellerów i cztery baffles.

Temperatura i woda

Platinum RTD w thermowell mierzy z rozdzielczością 0,1°C. Zakres sterowania zaczyna się 5°C powyżej coolant temperature i kończy na 80°C; setting range to 4–80°C.

Gazowanie i exhaust

Specyfikacja podaje mass flowmeter 0–10 SLPM oraz interchangeable inlet filter 0,2 µm.

Exhaust przechodzi przez stainless counterflow water-cooled condenser w headplate i filtr 0,2 µm.

pH, DO, foam i pięć pomp

pH ma zakres 2–12 i rozdzielczość 0,01. Opcjonalny deadband 0,1 jest wybierany fizycznie SW2-1.

Side ports umożliwiają levels i overflow dla continuous culture.

BioFlo 3000 ma pięć assignable peristaltic pumps Feed 1–5. Modes: Off, Manual, Base, Acid, Level 1/2/3 i On.

Dla silicone tubing 0,5–4,8 mm ID tabela podaje około 0,252–19,6 mL/min przy 50 Hz i 0,300–23,5 mL/min przy 60 Hz w On. W innych modes przepływ ma być 20% niższy.

Cena i rynek wtórny

SPW Industrial oferuje zestaw BioFlo 3000 z naczyniem 5 L za 10 495 USD i opisuje gwarancję.

eBay pokazywał używany system za 2499,99 USD, sam controller M1228-1007 sprzedał się za 1199 USD, a niekompletny cabinet na aukcji za 345 USD plus opłaty.

Różnice 50/60 Hz i przełączniki

Wydajność pomp podana w instrukcji różni się między zasilaniem 50 i 60 Hz.

Przełączniki SW1 i SW2 mają odpowiednio osiem i cztery pozycje fizyczne.

Wyniki pełnego researchu Eppendorf i New Brunswick

Model i platforma

Karta opisuje New Brunswick Scientific BioFlo 3000. Udokumentowana skala: 1,25–10 L roboczo zależnie od naczynia. Starsze linie New Brunswick korzystały z lokalnego sterowania oraz platformy BioCommand. Oficjalne materiały BioCommand pokazują workspace batch, trendy, logikę programu i kreator receptur.

Naczynie procesowe, control station, komputer z oprogramowaniem oraz integracja nadrzędna są osobnymi warstwami. Przejęcie marki New Brunswick przez Eppendorf nie zmieniło automatycznie elektroniki ani oprogramowania historycznych BioFlo.

Udokumentowane oprogramowanie

DASware control 6 jest oferowany jako SCADA dla DASbox i DASGIP. DASware connect przedstawia integrację systemu bioprocesowego z klientem zewnętrznym przez OPC. BioCommand pozostaje odrębną platformą właściwą dla wielu starszych urządzeń New Brunswick.

Oficjalny ekran logowania DASware control 6; nie jest lokalnym HMI historycznego New Brunswick.

Oficjalny Process View i trendy DASware control 6.

Oficjalny diagram warstwy integracyjnej DASware connect.

Dodatkowy materiał ilustracyjny

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. BioCommand — oficjalny widok trendów.

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. BioCommand — oficjalny kreator receptury.

Źródła

• New Brunswick — BioFlo 3000 Manual M1217-0050/K — vessels, PID, pumps, recorder, DB25 i DIP.
• ManualsLib — BioFlo 3000 manual transcript — publiczna kopia instrukcji.
• Federal Equipment — BioFlo 3000 M1227-1013 — potwierdzony wariant 14 L total/10 L working z 2000 r.
• SPW Industrial — BioFlo 3000 5 L za 10 495 USD — cena i fotografia kompletnego zestawu.
• eBay — controller M1228-1007 za 1199 USD — dolny punkt komponentowy.
• LabX — BioFlo 3000 z vessel — fotografia systemu.
