New Brunswick Scientific / Eppendorf BioFlo/CelliGen 310

BioFlo/CelliGen 310 to modułowy stołowy fermentor i bioreaktor New Brunswick Scientific, później sprzedawany i serwisowany przez Eppendorf. Publiczna instrukcja dokumentuje zdalne sterowanie przez DB25 RS-232/RS-422 w protokole AFS albo Modbus, aktualizację oprogramowania z USB, analogowe I/O oraz opcjonalny BioCommand na komputerze Windows.

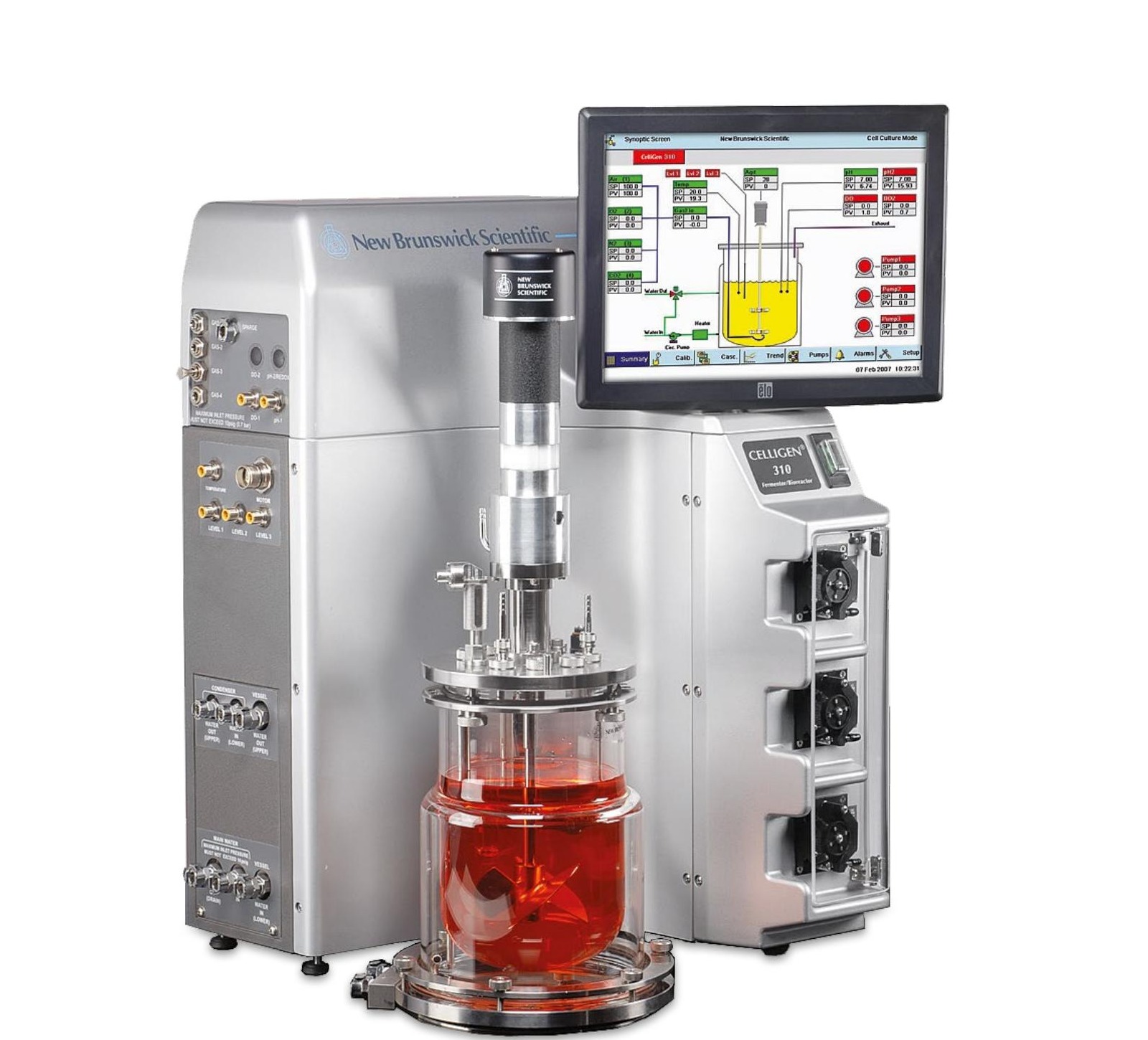

Materiał producenta pokazuje control station z naczyniem, ekranem synoptycznym, pompami oraz przyłączami.

Źródło: Eppendorf, „Bioprocess Catalog”, strona 202, kadr z oficjalnej fotografii produktu.

Identyfikacja

W dokumentacji spotyka się też nazwy „1 L, 3 L, 5 L, 10 L”. Odnoszą się one do klasy working volume, podczas gdy fizyczne pojemności całkowite szkła wynoszą 2,5, 5,0, 7,5 i 14,0 L.

Naczynia i rozbieżności zakresów

Instrukcja Revision H podaje working volume 0,6–1,4 L, 1,2–3,5 L, 1,5–5,0 L oraz 3,5–10,0 L. Broszura z 2013 r. podaje odpowiednio 0,75–1,75 L, 1,25–3,75 L, 2,0–5,5 L i 3,0–10,5 L.

Standard fermentation obejmuje dwie sześciopłatowe turbiny Rushtona oraz cztery demontowalne baffles 316L.

Wymiary control station z ekranem to około 63,5 × 61 × 86 cm, a masa około 40 kg, z czego ekran około 6,8 kg. Bez ekranu cabinet ma około 46 × 61 × 71 cm. Masa pustego vessel według instrukcji rośnie od około 10 kg do 23 kg, bez sond, condenser i motoru.

Architektura master i utility stations

Utility station zawiera własne trzy pompy, utility connectors, sterowanie napędem, czujnikami i gazami; centralny 15-calowy HMI prezentuje wszystkie jednostki.

Hardware Setup pokazuje moduły, między innymi Base Power, Main Analog i Auxiliary pH/DO. Scan Hardware wykrywa dołączone elementy, po czym operator przypisuje je do Unit1–Unit4.

Opcjonalny drugi touchscreen replikuje obraz master display i działa jako terminal tego samego sterownika.

HMI, recipes i dane

Controller przechowuje do 10 recipes na jednostkę.

Firmware, software i storage

Instrukcja deklaruje zachowanie wcześniejszych user settings.

USB i urządzenia szeregowe

Na tylnej ścianie master i utility stations znajdują się dwa porty USB.

Opcjonalna skrzynka rozszerza jeden USB do ośmiu wejść/wyjść RS-232.

DB25 AFS/Modbus: RS-232 i RS-422

Dla RS-232 pin 2 to TXD, pin 3 RXD, a pin 7 wspólna masa. Dla RS-422 dokumentacja przypisuje 12/24 parze wejściowej IRXD+/IRXD− i 13/25 parze wyjściowej ITXD+/ITXD−.

Pin 21 wybiera warstwę elektryczną: otwarty oznacza RS-232, a połączenie do ground wybiera RS-422. Domyślna konfiguracja jest RS-232. Baud wynosi fabrycznie 9600 dla AFS albo 19200 dla Modbus, chyba że zamówiono inaczej.

RS-422 obsługuje dłuższe połączenia i multidrop bez natywnej poufności i tożsamości nadawcy. Brama Serial-to-Ethernet wystawia port jako usługę sieciową z własnym adresem IP, portem TCP, firmware, poświadczeniami i trybem reconnect.

Ethernet oznaczony „future expansion”

Na rysunku tylnego panelu złącze RJ45 opisano jako For future expansion.

Topologia i odpowiedzialność za zmianę setpointów są w tych wariantach różne.

Analogowe I/O i rozszerzenia

Każdy TMFC zużywa po jednym wejściu i wyjściu 0–5 V. Jeden tor jest zarezerwowany dla opcjonalnego Gas Overlay w cell culture.

Agitation i oxygen transfer

Napęd fermentation ma permanent-magnet motor, direct drive i zakres 50–1200 rpm z PI control. Enkoder jest opisany jako optical photoplastic disc 500 lines/rev z quadrature output.

Broszura deklaruje OTR co najmniej 350 mM O2/L/h w warunkach testowych producenta.

Temperatura, woda i exhaust

Platinum RTD mierzy temperaturę z rozdzielczością 0,1°C. Zakres ustawienia to 4–80°C, a kontrolowany zakres zaczyna się około 5°C powyżej coolant temperature.

Woda ma maksymalnie 10 psig i jest filtrowana przez filtr 50 µm; gaz również ma limit 10 psig według specyfikacji 310. Zasilanie występuje jako 100–120 albo 208–230 VAC, 50/60 Hz, jedna faza, 15 A.

Exhaust przechodzi przez water-cooled stainless-steel condenser na headplate, a następnie disposable filter 0,2 µm. Instrukcja ostrzega, aby nigdy nie blokować exhaust w celu pressurization, ze względu na ryzyko eksplozji.

Gazy i TMFC

Do ring sparger można doprowadzić air, N2, CO2 i O2. Zero oznacza manual flow przez rotameter; jeden TMFC reguluje sumaryczny przepływ po mieszaniu zaworami, a wiele TMFC daje niezależne pętle AirFlo, O2Flo, CO2Flo i opcjonalny Gs3Flo.

Standard broszurowy to jeden TMFC 0,4–20 SLPM z four-gas control; dostępne były inne zakresy i rotameter.

W trybie 0–1 TMFC dostępne są O2 Enrich i 3-Gas. Dwa TMFC ograniczają wybór do O2 Enrich; trzy i cztery pozwalają na dalsze kombinacje.

pH, DO, foam i pumps

pH jest mierzone gel-filled sensor w zakresie 2–12 z prezentacją 0,01 pH.

Modes obejmują Off, Prime, Base, Acid, Foam oraz warianty Level wet/dry.

Konta, role i hasło fabryczne

Security feature jest opcjonalnie włączana w Setup.

Instrukcja podaje jawnie domyślne hasło administratora: ADMIN.

Role lokalnego HMI nie zabezpieczają automatycznie DB25.

BioCommand i host Windows

Opcjonalny BioCommand działał na Windows 2000 lub nowszym według instrukcji z 2014 r.

Cena i rynek wtórny

Surplus Solutions oferuje używany BioFlo/CelliGen 310, serial B310B0201433, 120 V, 50/60 Hz, 1800 VA za 5000 USD.

DOTmed w sierpniu 2026 r. pokazuje konfigurację M1287-1002, serial 010146087, za 6019,99 USD, obniżoną z 7524,99 USD, plus transport. Inne oferty mieszczą się około 5899–7750 USD; jednostka parts/not working była oferowana za 1349,10 USD.

Do rekordu przyjęto 5000 USD jako przejrzystą aktualną ofertę. Pełny zestaw z czterema stations, vessels, sensors, TMFC, BioCommand, validation i serwisem ma zupełnie inny TCO.
