Eppendorf / New Brunswick BioFlo 320 — rodzina

BioFlo 320 a BioFlo 320 plus

W 2026 r. Eppendorf prezentuje BioFlo 320 plus jako nowy model przeznaczony do płynnego transferu procesów od R&D do produkcji klinicznej i komercyjnej. Jednocześnie strony starszego BioFlo 320, broszura „Bridge to Production” i pakiet aktualizacji 05.00 pozostają publicznie dostępne. Część lokalnych wersji strony przekierowuje wspólny identyfikator produktu do nazwy „plus”, podczas gdy inne nadal pokazują model bez przyrostka.

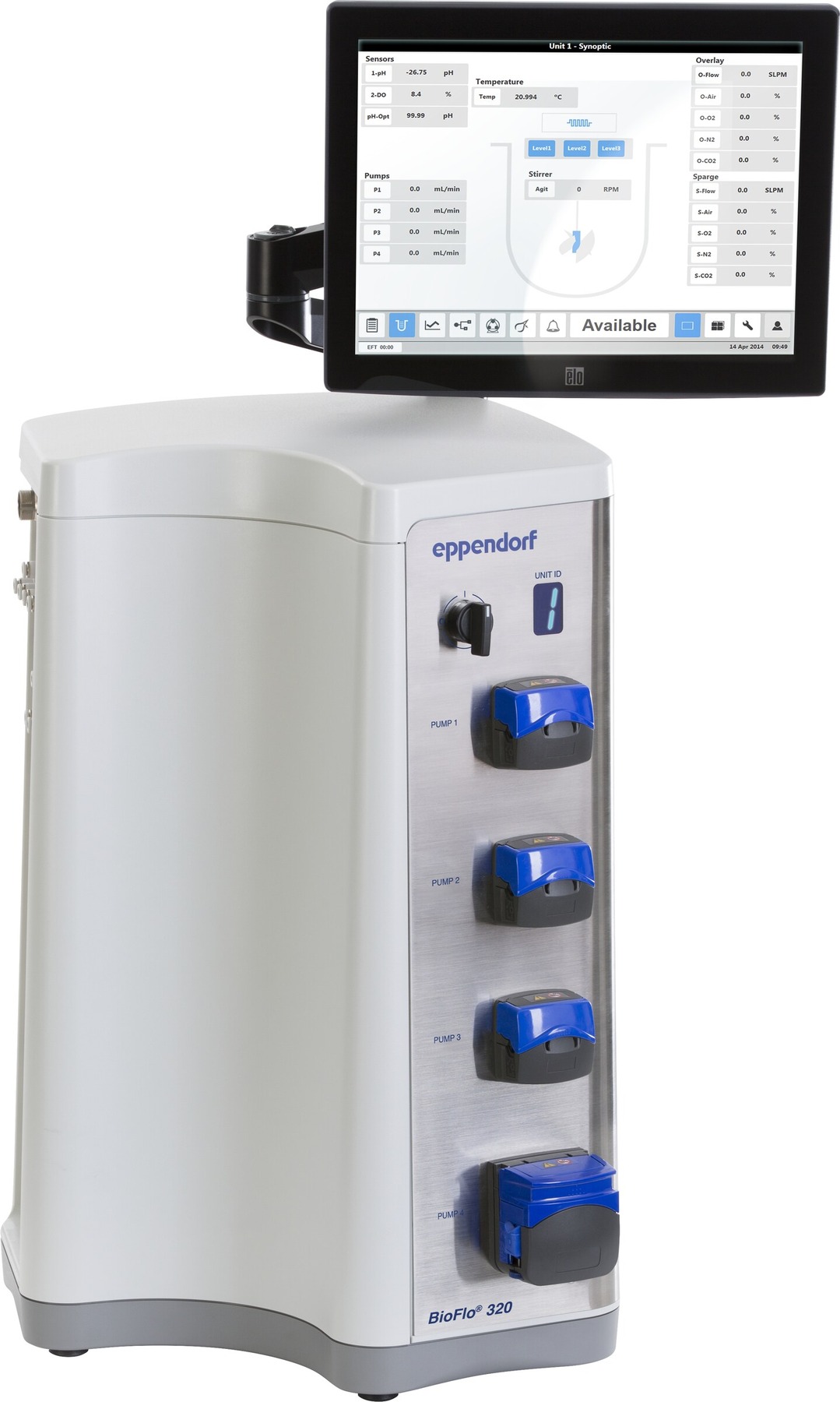

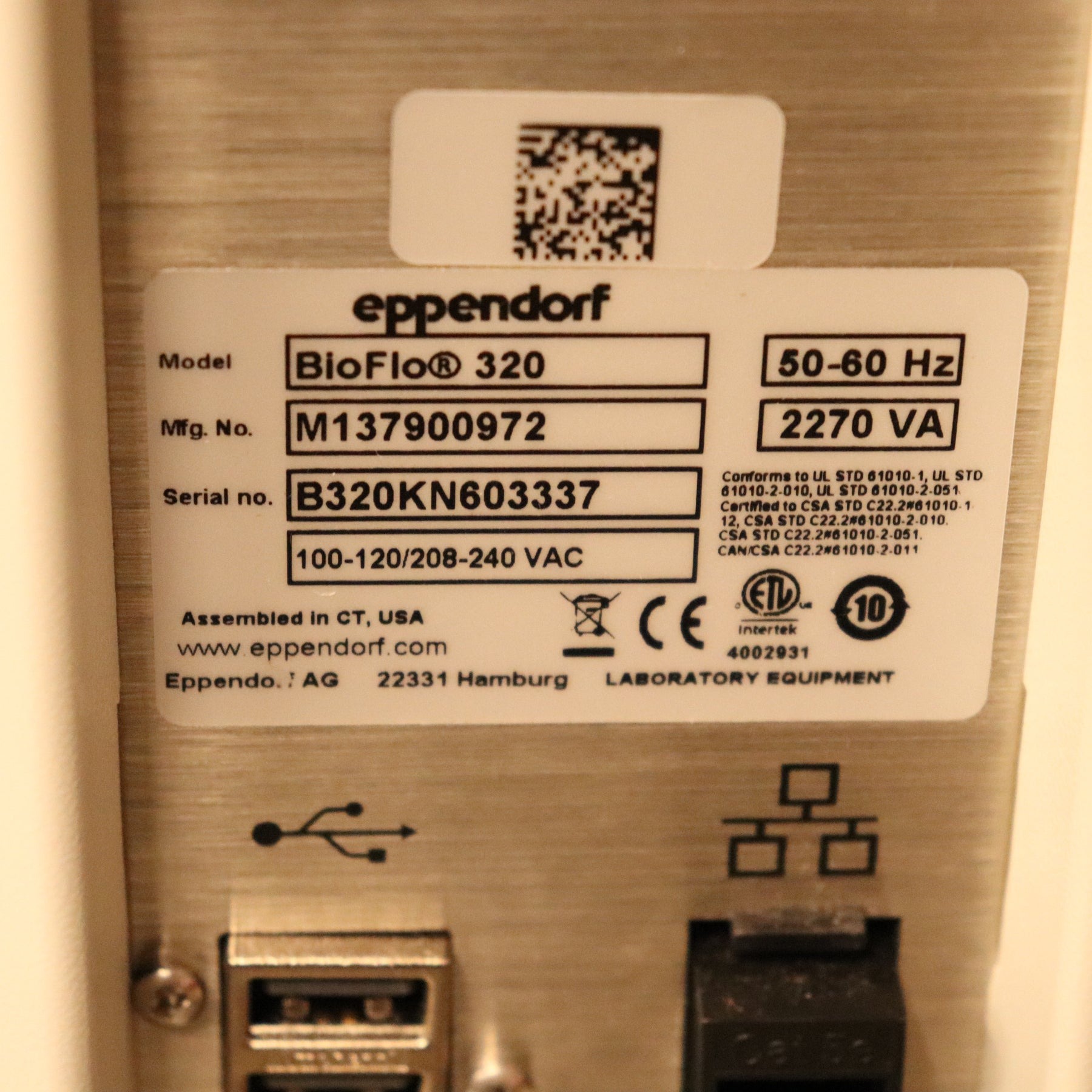

Starszy BioFlo 320 jest rozpoznawany po oprogramowaniu R320, numerach stacji bazowej 1379963011 z przyłączem wody lub 1379962911 bez przyłącza oraz paczce Update_BF320_05.00.zip.

Źródła rozróżnienia: starsza karta BioFlo 320 oraz karta BioFlo 320 plus.

Źródło: Eppendorf — BioFlo 320.

Skala i rodziny naczyń

Bieżąca broszura dla szklanych BioFlo 320 podaje:

Naczynie	Objętość całkowita	Objętość robocza	Przykładowy zestaw z dnem stalowym i napędem bezpośrednim
1 L	2,5 L	0,6–1,9 L	M1379-0300
3 L	5,0 L	1,3–3,8 L	M1379-0301
5 L	7,5 L	1,9–5,6 L	M1379-0302
10 L	14,0 L	3,5–10,5 L	M1379-0303

Warianty z płaszczem wodnym i napędem magnetycznym mają odpowiednio numery M1379-0310–M1379-0313.

BioFlo 320 obsługuje batch, fed-batch, continuous i perfusion.

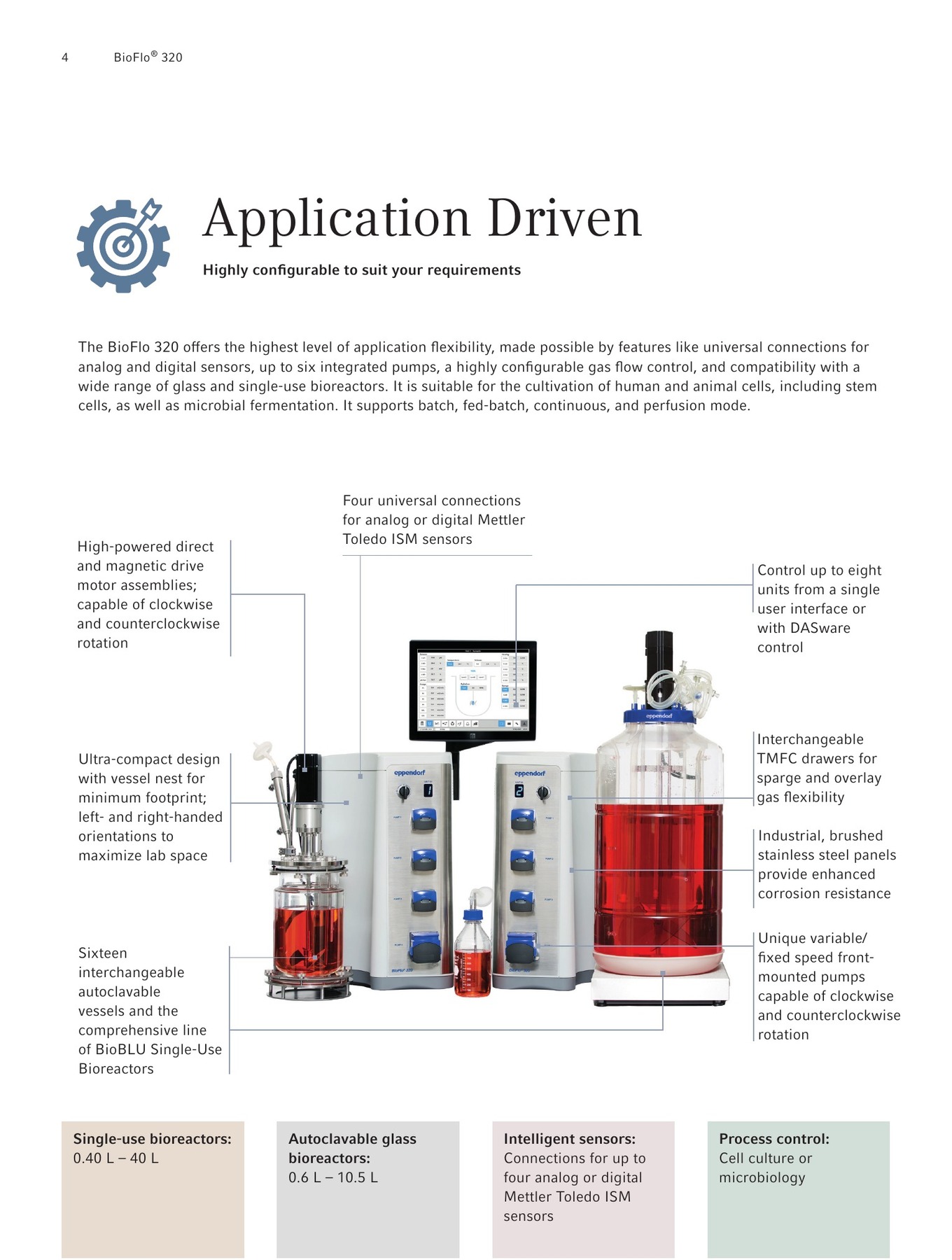

Źródło: Eppendorf — broszura „Bridge to Production”, strona 4.

Cena i segment użytkowy

Sama stacja nie realizuje procesu bez napędu, naczynia, sensorów i mediów.

Mieszanie, temperatura i media

Napęd bezpośredni dla szklanych 1 i 3 L pracuje w zakresie 25–1500 rpm, a dla 5 i 10 L 25–1200 rpm. Napęd magnetyczny naczyń autoklawowalnych ma zwykle 10–500 rpm dla 1, 3 i 5 L oraz 10–150 rpm dla 10 L.

Warianty z płaszczem wodnym pracują od około 5°C ponad chłodziwo do 55°C ponad otoczenie, z maksimum 80°C. Dla single-use producent podaje do 40°C w hodowli komórkowej i do 45°C w mikrobiologii.

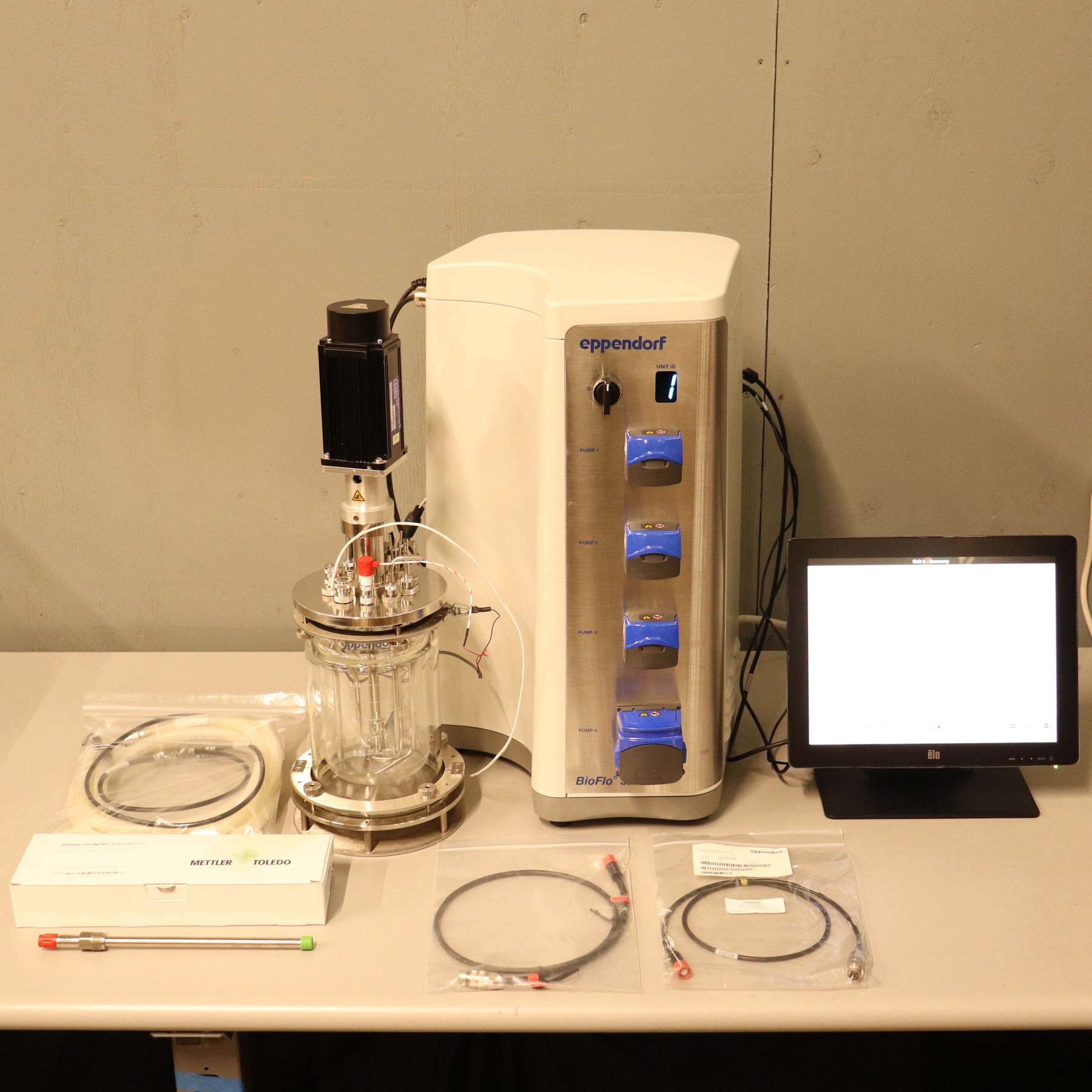

Źródło: PNW Scientific — BioFlo 320 z naczyniem 1 l.

Gazowanie i kaskady

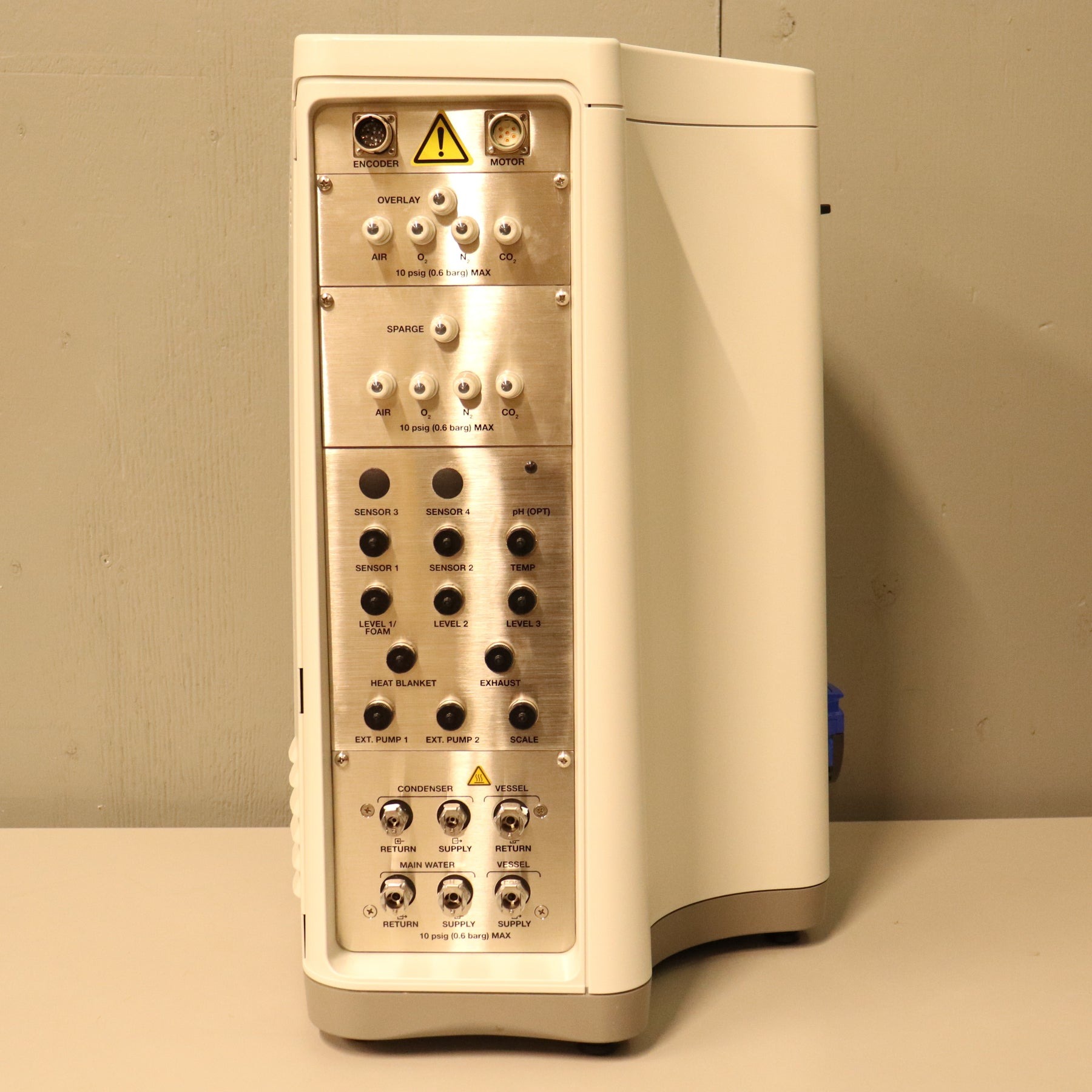

BioFlo 320 ma wymienne szuflady TMFC, rozbudowywane w miejscu instalacji. Producent opisuje osiem niezależnie kontrolowanych doprowadzeń gazu i strategie czterogazowe, trójgazowe, wzbogacanie O2 oraz wzbogacanie N2.

Warianty TMFC mają różne zakresy przepływu, od małych kultur komórkowych po wymagające fermentacje mikrobiologiczne.

Czujniki i analogowe I/O

Kategorie obejmują pH, DO, optyczny DO, redox i CO2.

Trzy analogowe wejścia/wyjścia można ustawić jako 4–20 mA, 0–5 V albo 0–10 V.

Automatyczne rozpoznanie sensorów opiera się na metadanych urządzenia, bez kryptograficznego uwierzytelniania.

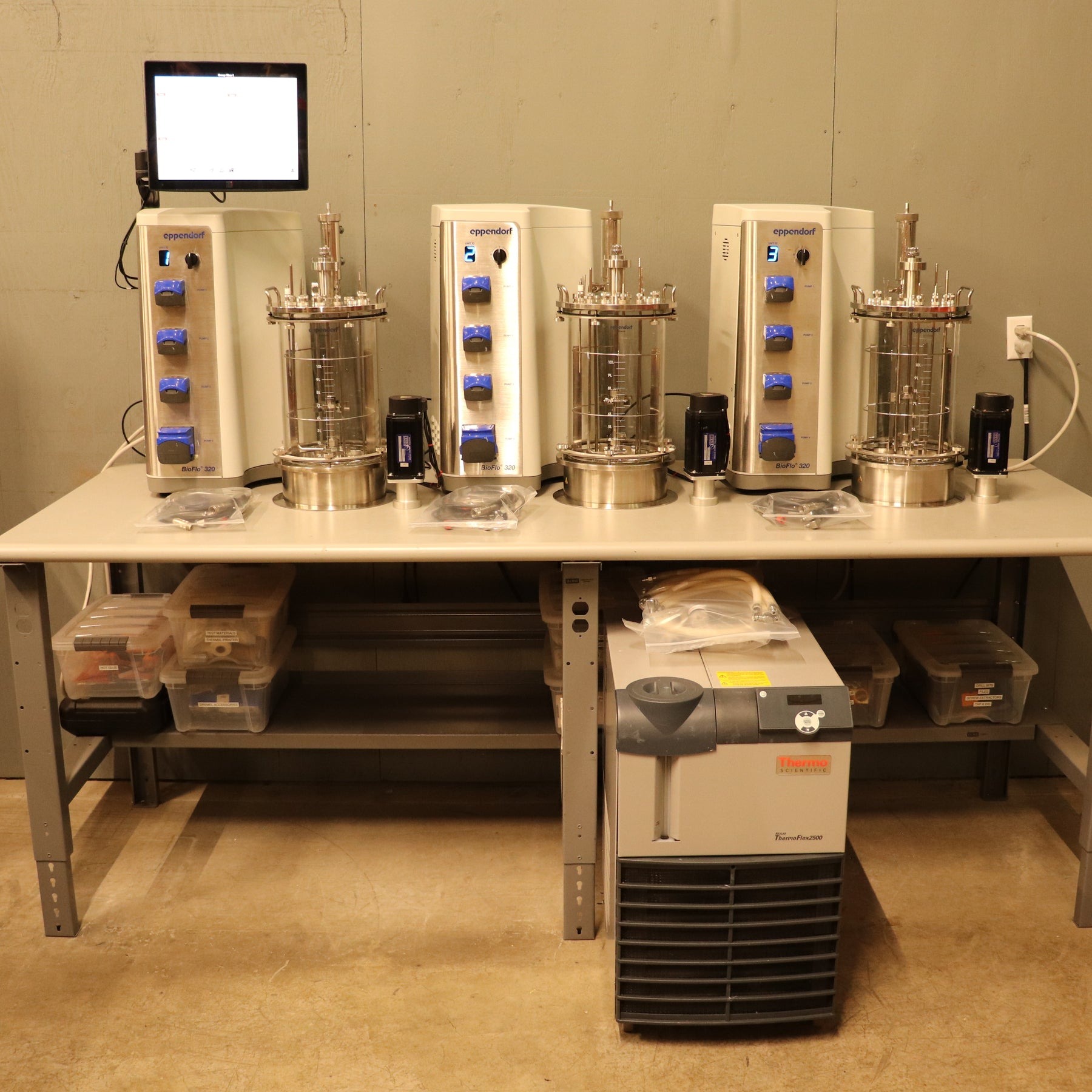

Architektura wielostanowiskowa

Instrukcja aktualizacji 05.00 każe aktualizować najpierw Unit 1, pozostawić USB w porcie Unit 1 i następnie przechodzić kolejno przez Units 2–8.

Oznacza to, że Unit 1 jest istotnym punktem dystrybucji aktualizacji i prezentacji stanu.

Źródło: PNW Scientific — zestaw 3× BioFlo 320 z naczyniami 10 l.

Oficjalny pakiet zawiera konfiguracje portów szeregowych, sterownik Edgeport i narzędzia remapowania portów 24–31, co jest zgodne z architekturą wielu kontrolerów.

System operacyjny, CPU i storage

Oficjalna paczka 05.00 ujawnia system Windows Embedded Standard 7. Skrypt pierwszego uruchomienia wprost odnosi się do WES7, modyfikuje rejestr Windows, ustawia shell, IIS i .NET 4.0 oraz wyłącza usługę czasu internetowego. Aplikacje R320.exe, BF315SVR.exe i biblioteki są 32-bitowymi PE/.NET dla architektury Intel 80386.

Skrypt obniża próg przyspieszania CPU z 90 do 60%, aby WES7 zachowywał się bardziej jak Windows 7.

System Windows Embedded Standard 7 zakończył rozszerzone wsparcie 14 października 2020 r., a trzeci rok ESU zakończył się 11 października 2023 r. według Microsoft Lifecycle.

Źródło: PNW Scientific — BioFlo 320 z naczyniem 10 l.

Oprogramowanie i komponenty

Główna aplikacja R320.exe jest assembly .NET o wersji widocznej w zasobach 5.0.0.0.

Nazwy BF315 wewnątrz BioFlo 320 są dziedzictwem wspólnej bazy kodu, nie dowodem, że urządzenie jest modelem BioFlo 315.

Główne funkcje software obejmują:

• widok do dwunastu wartości procesu na jednym trendzie; - alarmy i automatyczne zatrzymywanie pętli; - diagnostykę hardware i terminów serwisu; - Auto Calibrate dla sensorów DO; - Scale Up Assist obliczający parametry dla stałego P/V lub prędkości końcówki; - dziesięciopunktowe kaskady i profile czasowe; - receptury, timery, e-mail i powiadomienia tekstowe; - sterowanie grupą do ośmiu jednostek; - integrację DASware, BioNsight oraz DeltaV.

Każda z funkcji tworzy artefakty i uprawnienia.

Revision 05.00 i aktualizacja

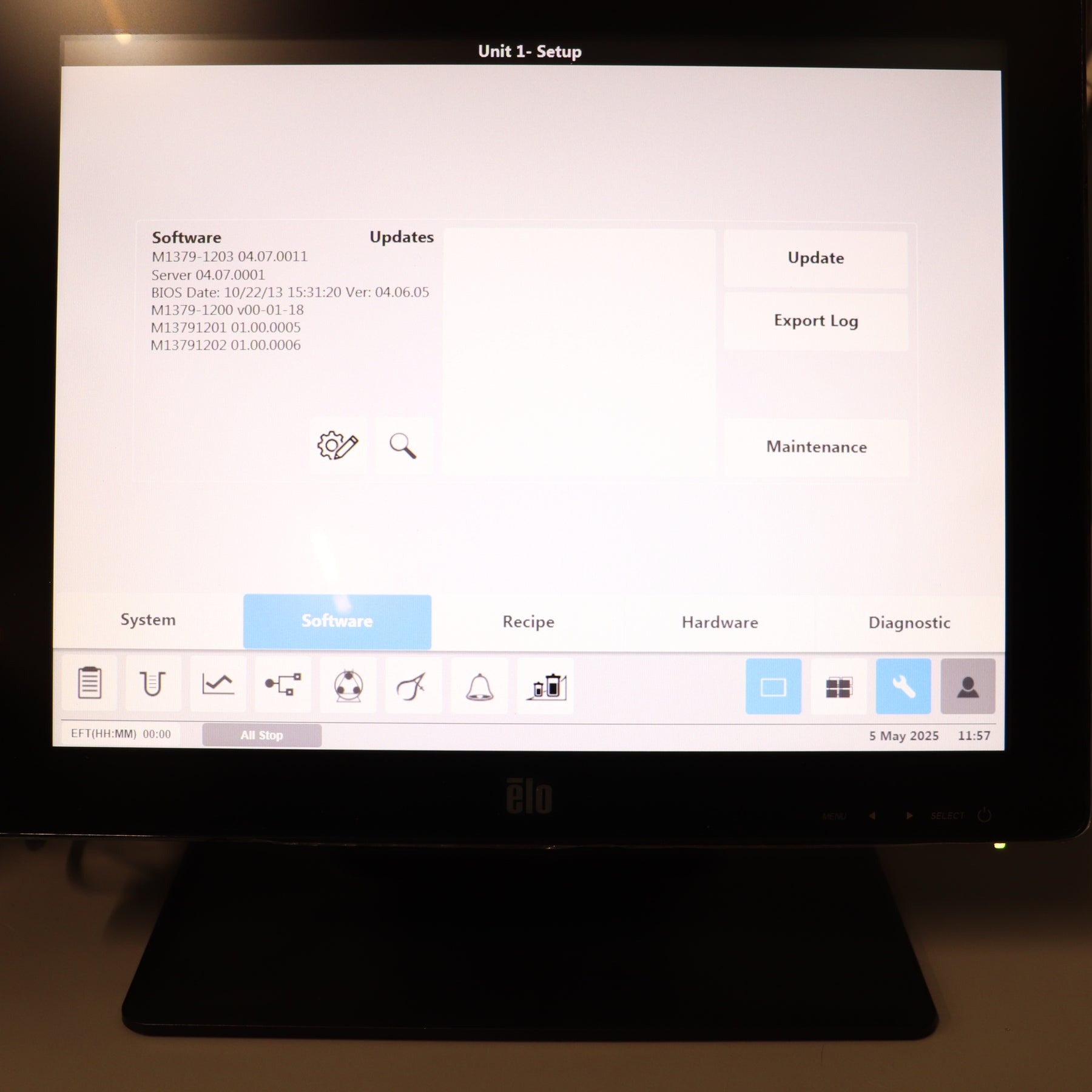

Eppendorf opublikował BioFlo 320 Software Revision 05.00 4 maja 2026 r. Pakiet ma nazwę Update_BF320_05.00.zip, a wersja urządzenia jest widoczna w Unit View → Setup → Software.

Archiwum pobrane 2 września 2026 r. ma SHA-256 d65fc0c6053783c6ab8a95442ac6803c10ad55dd8063d95b71b25e62a0dbd959. Zawiera dwustronicowy Read Me i windowsowy samorozpakowujący plik Update_R320GUI_05000000.exe. Główny R320.exe ma SHA-256 2a7426cc4e90b7b3e8494a10261046ce831f16bfff1857254faecc33f1db646e, a BF315SVR.exe 0154541fb10cf485db84ab820a80e4b89be603c24577dde530fcfae9d2797085.

Źródło: PNW Scientific — BioFlo 320 z naczyniem 1 l.

Zaleca ręczne zanotowanie wartości, backup na USB i sprawdzenie konfiguracji naczynia, rozmiaru oraz sensorów po restarcie.

Bezpośredni plik: Update_BF320_05.00.zip.

VNC i poświadczenia historyczne

Revision 05.00 usuwa VNC.

Oficjalny pakiet 05.00 nadal zawiera historyczny skrypt run_once.cmd. Skrypt importuje konfigurację TightVNC, uruchamia instalator tightvnc-2.0.2-setup.exe, ustawia autologowanie Administratora i wpisuje hasło 06082 do DefaultPassword. Konfiguracja web service IIS również ma identity impersonate="true" userName="Administrator" password="06082".

IIS i OPC XML-DA

Plik OpcXmlDaServer.asmx wskazuje klasę web service opcxml.OpcXmlDA, a GUI zawiera adres http://localhost/R320XMLSvr/opcxmldaserver.asmx. Web.config definiuje „Eppendorf.R320 DA Server 1”, Windows Authentication, impersonację Administratora i endpoint WCF basicHttpBinding.

Broszura DeltaV potwierdza, że do ośmiu BioFlo 320 integruje się za pomocą protokołu OPC XML.

Ethernet, USB i systemy nadrzędne

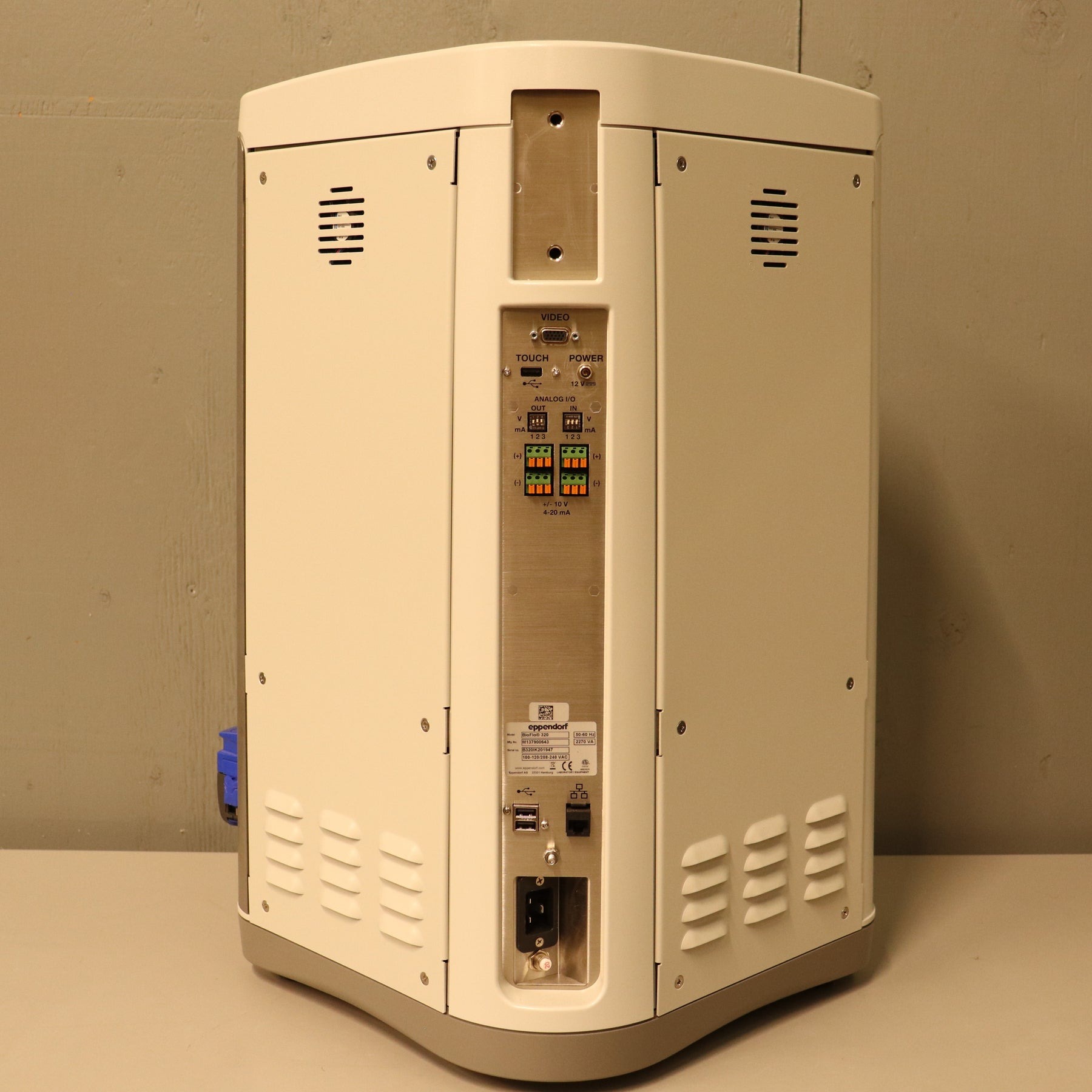

Stacja ma dwa porty USB używane do aktualizacji i komunikacji szeregowej oraz Ethernet opisany jako „SCADA, IP Network”. USB jest kanałem wykonania aktualizacji i importu receptur, więc wymienny nośnik ma zdolność zmiany kodu. Paczka wyłącza AutoRun dla wybranych typów napędów; sama aplikacja skanuje strukturę aktualizacji.

Źródło: PNW Scientific — BioFlo 320 z naczyniem 1 l.

Źródło: PNW Scientific — BioFlo 320 z naczyniem 1 l.

DASware control plus dodaje funkcje przeznaczone do zgodności z 21 CFR Part 11 i EU GMP Annex 11.

Każdy opcjonalny system zmienia inwentarz:

Warstwa	Dane i wpływ	Wymagana kontrola
lokalny HMI	pełne sterowanie jednostką	konto, blokada panelu, wersja 05.00
grupa BioFlo	do 8 stacji	identyfikatory jednostek, łącza, wersje każdej sztuki
DASware	SCADA, receptury, baza, skrypty	host Windows, konta, SQL, backup, audit trail
DeltaV	DCS i transfer receptur	OPC XML, ACN, prawa zapisu, strefy ISA/IEC 62443
BioNsight	chmura i analiza	tenant, MFA, tokeny, egress, retencja
USB	aktualizacje i eksport	allowlista, hash, malware scanning, ewidencja

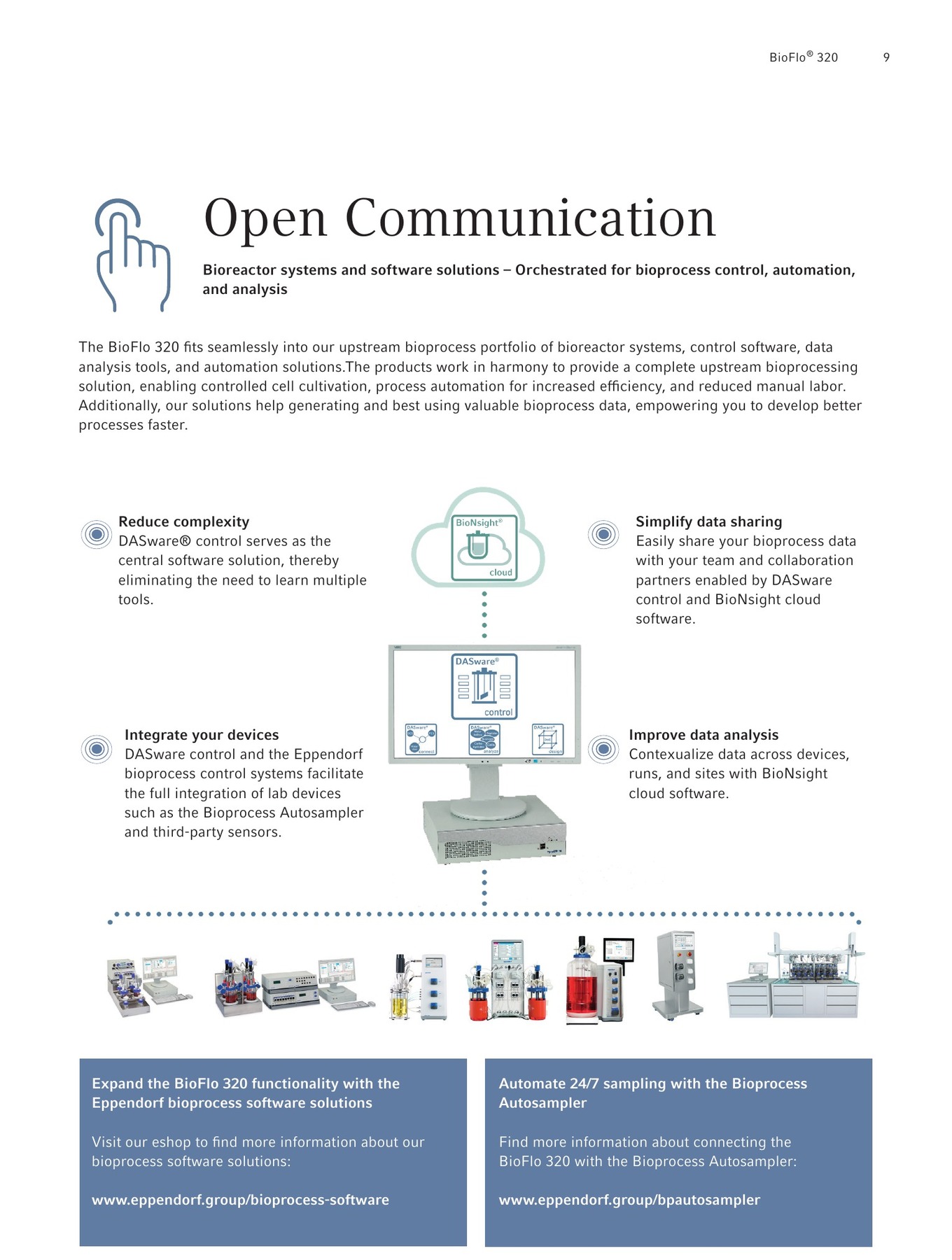

Źródło: Eppendorf — broszura „Bridge to Production”, strona 9.

Receptury, logi i artefakty

Na C znajdują się konfiguracje kontrolera, watchdog, serial, GUI i serwer. R320.exe zawiera funkcje eksportu trendów i danych, konfiguracji e-mail, administracji, serwerów oraz RemoteConnection.

• C:\NBSCTL\Locked\BF315CTRLCONFIG.DEF i wd_cnfg.xml; - C:\NBSCTL\R320GUI\R320.exe, pliki opcji i startup; - C:\NBSCTL\R320SVR\, IIS, Web.config, provider OPC i logi; - C:\NBSCTL\SerialCfg\ oraz wyniki remapowania Edgeport; - D:\Active\, receptury, TMFC, Scale Up i eksporty trendów; - rejestr autologowania, shell, strefa UTC i ustawienia VNC; - Windows Event Logs, IIS logs, firewall, konta, profile oraz Prefetch; - historia USB, SetupAPI, podłączone nośniki i kopie aktualizacji; - dane DASware/SQL, DeltaV i BioNsight poza kontrolerem.

Wyniki pełnego researchu Eppendorf i New Brunswick

Model i platforma

Karta opisuje Eppendorf / New Brunswick BioFlo 320 — rodzina. Udokumentowana skala: szkło 0,6–10,5 L roboczo; BioBLU single-use do 40 L. BioFlo 320 obsługuje naczynia autoklawowalne 0,6–10,5 l i single-use 0,25–40 l, do sześciu pomp o regulowanej prędkości, osiem niezależnych gazów oraz do ośmiu systemów z jednego interfejsu. Dostępne są Mettler Toledo ISM, optyczne pH dla wybranych BioBLU, DASware/BioCommand i opcjonalna integracja DeltaV przez Discovery lub ProPlus PAS.

Naczynie procesowe, control station, komputer z oprogramowaniem oraz integracja nadrzędna są osobnymi warstwami. Przejęcie marki New Brunswick przez Eppendorf nie zmieniło automatycznie elektroniki ani oprogramowania historycznych BioFlo.

Udokumentowane oprogramowanie

DASware control 6 jest oferowany jako SCADA dla DASbox i DASGIP. DASware connect przedstawia integrację systemu bioprocesowego z klientem zewnętrznym przez OPC. BioCommand pozostaje odrębną platformą właściwą dla wielu starszych urządzeń New Brunswick.

Oficjalny ekran logowania DASware control 6; nie jest lokalnym HMI historycznego New Brunswick.

Oficjalny Process View i trendy DASware control 6.

Oficjalny diagram warstwy integracyjnej DASware connect.
