New Brunswick Scientific BioFlo 5000

BioFlo 5000 jest mobilnym fermentorem pilotowym SIP poprzedzającym BioFlo 610. Rodzina obejmuje stalowe naczynia 40, 80 i 120 L total, o zakresach roboczych odpowiednio 10–30, 20–60 oraz 25–100 L. Lokalny kontroler mikroprocesorowy realizuje PID, automatyczną sterylizację i chłodzenie; opcjonalny AFS-BioCommand przez RS-422 daje zdalny zapis oraz sterowanie.

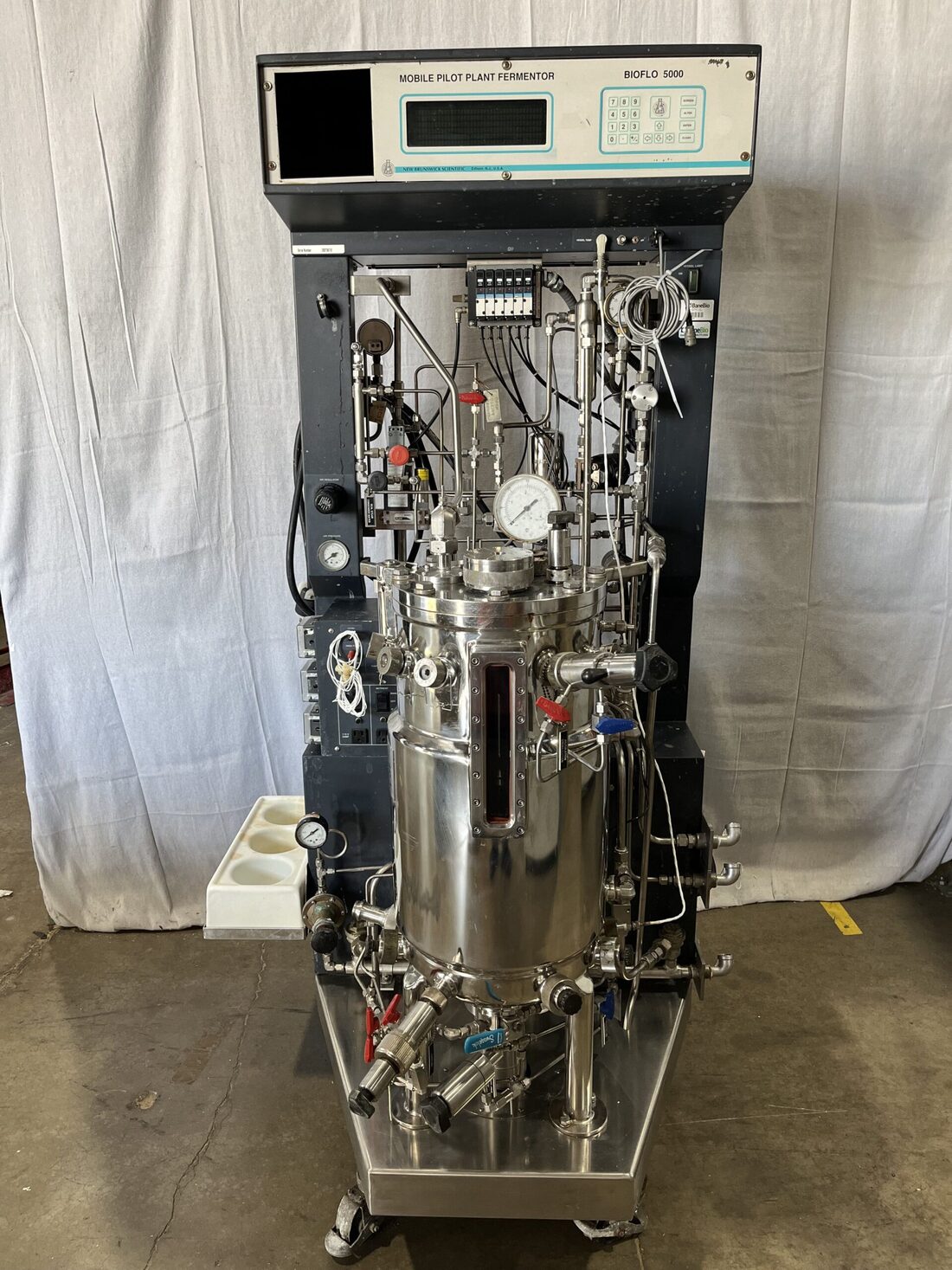

Źródło: oferta BaneBio.

Identyfikacja

Największy wariant ma 120 L total i 100 L working. Odrębną rodziną jest BioFlo Pro 500 L.

230054 jest numerem SKU sprzedawcy.

Warianty vessel

40 L ma working 10–30 L i aspect ratio 2:1. Warianty 80 L i 120 L mają working 20–60 i 25–100 L; 80 L zachowuje 2:1, 120 L ma 3:1.

Product-contact metal oraz piping wykonano z 316L, z orbital welding i electropolish według broszury.

ASME vessel rating wynosi 40 psig/2,8 bar. Jacket ma 50 psig/3,5 bar i 149°C.

HMI i sterownik

UC Davis SOP potwierdza użycie tych elementów do wyboru sterylizacji, temperature i agitation.

Wyświetlacz nie oferuje współczesnego widoku alarmów i audit trail.

Ochrona panelu legacy opiera się głównie na fizycznym dostępie; zdalną kontrolę realizuje opcjonalny host.

RS-422 i AFS-BioCommand

Broszura jawnie opisuje RS 422 BioCommand port for automatic data logging and control.

Host, karta szeregowa, converter, software version, project i license stanowią część systemu sterowania.

Wyjście recorder 0–1 V

Opcjonalny recorder output udostępnia 0–1 V dla pH, DO, temperature i agitation.

Każde źródło ma osobny clock/offset.

Agitation

Bottom-entry AC drive ma 1,5 hp, magnetic speed pickup i double mechanical seal. Standardem są dwa sześciopłatowe Rushton impellers; marine i pitched-blade były opcją.

40 L pracuje 80–800 rpm, a 80/120 L 55–550 rpm, z deklarowaną dokładnością ±2 rpm.

Temperatura i chłodzenie

Growth range zaczyna się 5°C powyżej coolant supply i sięga 85°C, z deklarowaną dokładnością ±0,2°C. Heat shift 1°C/min dotyczy zakresu 23–45°C i warunków producenta.

W instalacji UC Davis chiller pracuje z nastawą 6°C, a sekwencja startowa korzysta z water supply.

SIP i sterylizacja

Automatyczna sterylizacja obejmuje selectable 105–130°C oraz duration 1–120 min, po czym system chłodzi. Typowa SOP ustawia 121°C i prowadzi dodatkową sterylizację gałęzi.

UC Davis instruuje po osiągnięciu 121°C otwierać określone steam/air escape valves przez ustalony czas. Jest to procedura dla lokalnego 80 L/60 L systemu, nie uniwersalny program producenta.

Manual backpressure jest standardem, automatic opcją.

Gazowanie i exhaust

Standardowa aeration korzysta z sterilizable-in-place absolute 0,2 µm inlet filter w 316L housing. Outlet jest depth filter; opcjonalny condenser ogranicza parowanie.

Zakres dla 40 L wynosi 0–60 SLPM, dla 80/120 L 0–90 SLPM.

Opcjonalny 2-gas controller dodaje oxygen supplementation. Broszura deklaruje OTR co najmniej 350 mM O2/L/h, a do 1500 z O2; są to wyniki warunkowe, nie limit software.

pH, DO, foam i additions

Pięć Ingold-type ports przewidziano dla pH, DO i innych sensors; broszura mówi, że pH i DO były dostarczane.

Trzy septum addition ports, resterilizable addition/inoculation, sample i bottom drain tworzą wiele dróg wejścia/wyjścia.

Optional nutrient i harvest pump mają oddzielne receptacles 120 V/2 A albo 220–230 V/1 A.

Utilities, masa i instalacja

Zasilanie to 200/208 V 50/60 Hz albo 230 V 60 Hz, single phase, 20 A.

Wymiary wynoszą około 86,4 × 81,3 × 178 cm; zajmowana powierzchnia około 0,70 m². Masa netto to około 286/304/400 kg dla 40/80/120 L.

Cena i rynek wtórny

BaneBio oferuje BioFlo 5000, SKU 230054, za 4995 USD, z deklarowaną 14-dniową gwarancją i freight shipping.

Historyczny wykaz NCI przypisywał BioFlo 5000 wartość 94 995 USD as-is.

Do rekordu przyjęto aktualne 4995 USD z oferty sprzedawcy posiadającego towar.

Firmware, hardware i dokumentacja zakupowa

Hardware inventory rozdziela 40/80/120 L, flowmeter vs controller, manual vs automatic pressure, 1-gas vs 2-gas, condenser, chiller, impellers, pumps i aerosol containment.

Wyniki pełnego researchu Eppendorf i New Brunswick

Model i platforma

Karta opisuje New Brunswick Scientific BioFlo 5000. Udokumentowana skala: 10–100 L roboczo; 40/80/120 L total. Starsze linie New Brunswick korzystały z lokalnego sterowania oraz platformy BioCommand. Oficjalne materiały BioCommand pokazują workspace batch, trendy, logikę programu i kreator receptur.

Naczynie procesowe, control station, komputer z oprogramowaniem oraz integracja nadrzędna są osobnymi warstwami. Przejęcie marki New Brunswick przez Eppendorf nie zmieniło automatycznie elektroniki ani oprogramowania historycznych BioFlo.

Udokumentowane oprogramowanie

DASware control 6 jest oferowany jako SCADA dla DASbox i DASGIP. DASware connect przedstawia integrację systemu bioprocesowego z klientem zewnętrznym przez OPC. BioCommand pozostaje odrębną platformą właściwą dla wielu starszych urządzeń New Brunswick.

Oficjalny ekran logowania DASware control 6; nie jest lokalnym HMI historycznego New Brunswick.

Oficjalny Process View i trendy DASware control 6.

Oficjalny diagram warstwy integracyjnej DASware connect.

Dodatkowy materiał ilustracyjny

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. BioCommand — oficjalny widok trendów.

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. BioCommand — oficjalny kreator receptury.
