Eppendorf / New Brunswick Scientific BioFlo 610

BioFlo 610 jest mobilnym, stalowym fermentorem SIP do rozwoju procesu, skali pilotowej i małej produkcji. Występuje z naczyniem 65 L lub 125 L, co odpowiada zakresom roboczym 16–50 L i 32–100 L. Naczynie, rurowanie mediów, dolny napęd, panel RPC, 15-calowy ekran i trzy pompy perystaltyczne są zabudowane na jednym skidzie mieszczącym się w typowych drzwiach laboratoryjnych.

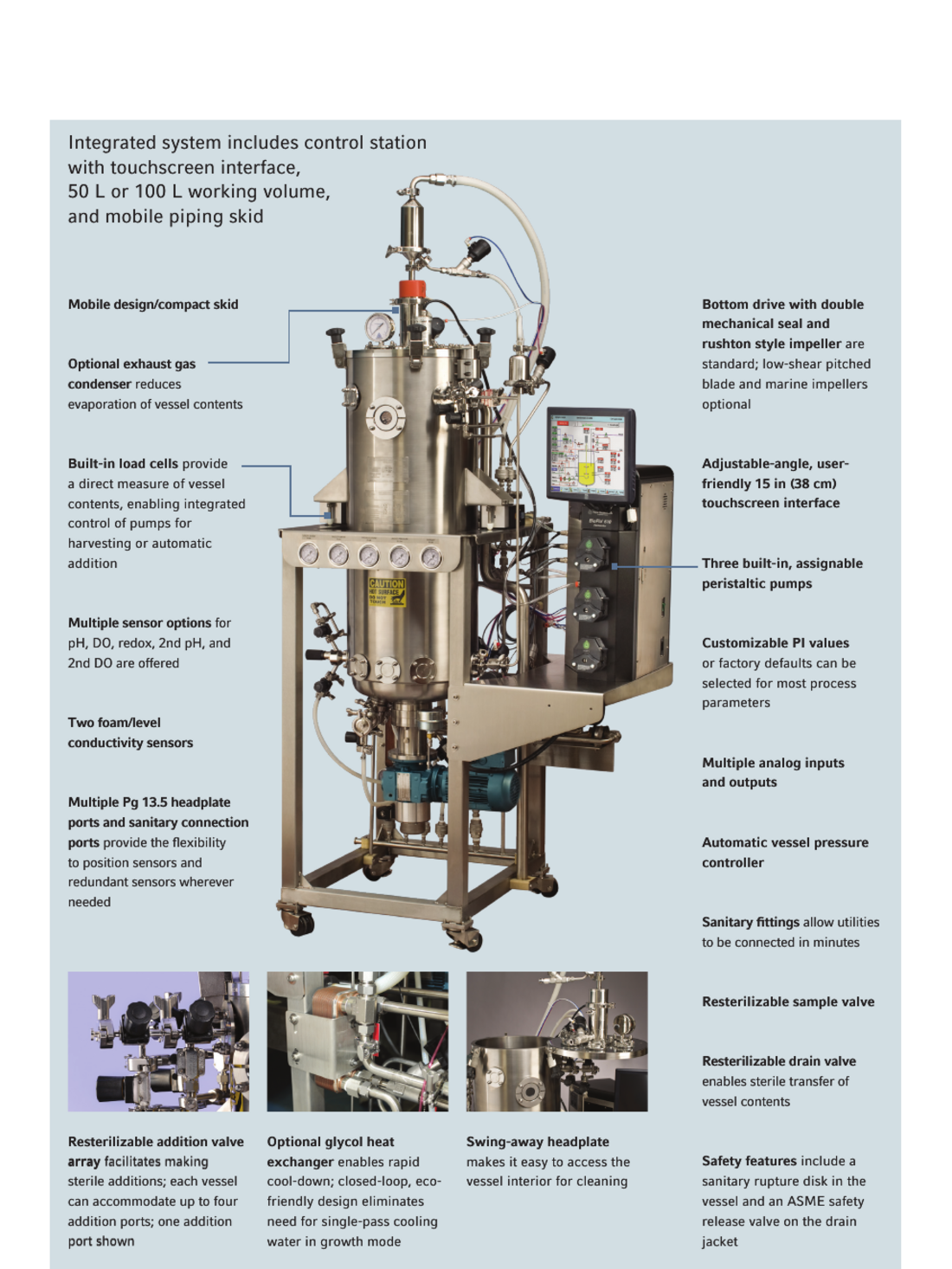

Źródło: Eppendorf — BioFlo 610 Compact Mobility, broszura 2024, strona 2. Plansza pokazuje zbiornik, panel, pompy, dolny napęd, load cells, przyłącza sanitarne i opcjonalny wymiennik.

Parametry potwierdzone

Warianty 50 i 100 L

Starsze katalogi nazywają warianty wielkością całkowitą naczynia: 65 L i 125 L. Nowsza broszura eksponuje odpowiadające im maksymalne pojemności robocze 50 L i 100 L. Oba wykonania należą do tej samej rodziny BioFlo 610, lecz różnią się zakresem roboczym, maksymalną prędkością mieszadła, przepływem gazów i zapotrzebowaniem na media.

Wariant 50 L working volume pracuje przy 50–700 rpm. Jego podstawowy tor gazowy obejmuje 1,5–75 SLPM, a drugi TMFC — jeśli został zamówiony — 0,6–32 SLPM. Dla wariantu 100 L zakres mieszania wynosi 50–500 rpm, pierwszy TMFC ma 3–150 SLPM, a drugi 1–64 SLPM.

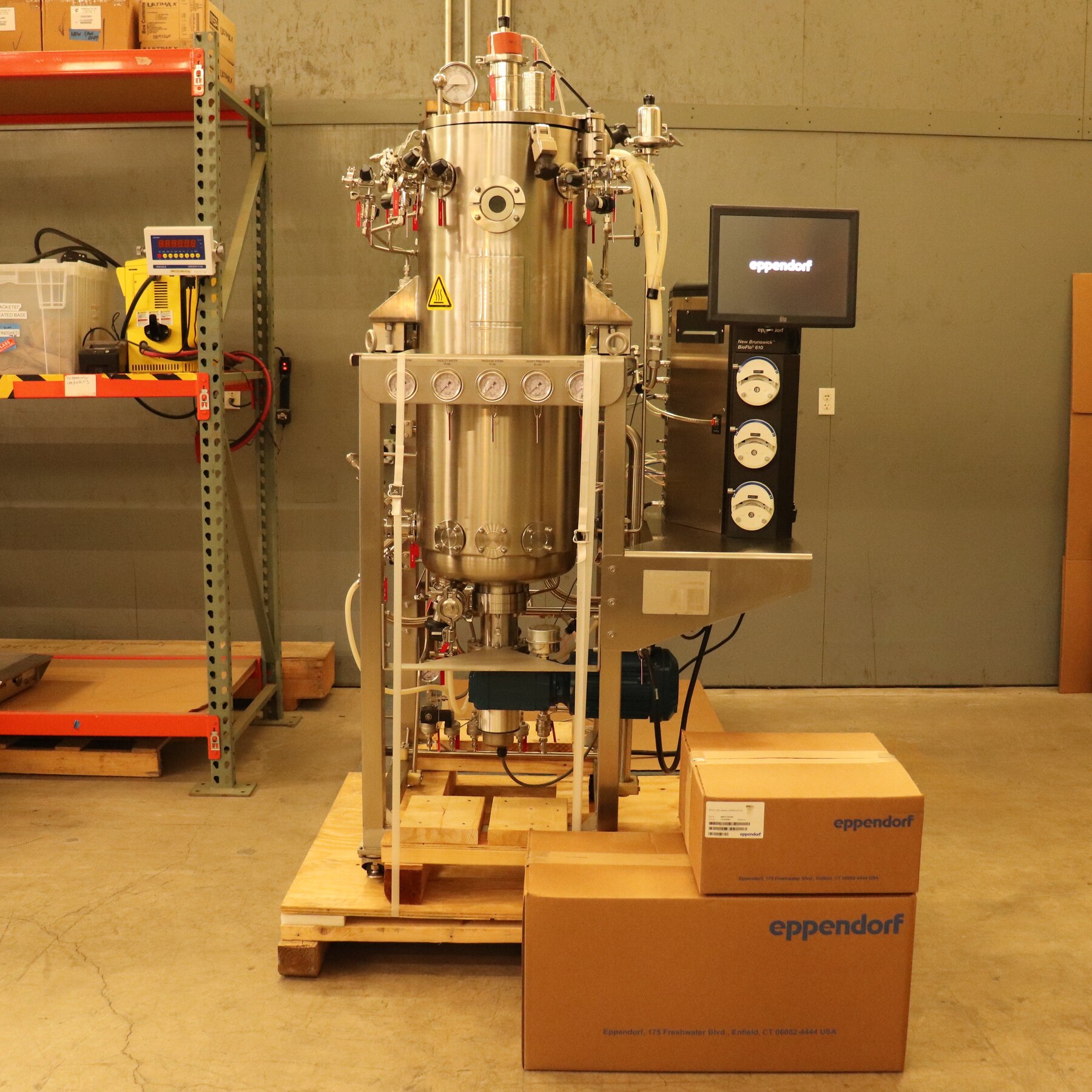

Źródło: PNW Scientific — Eppendorf BioFlo 610 100 L, fotografia IMG_2471.jpg. Oferta identyfikuje niewykorzystany system z 2022 r.; widoczne są naczynie, bank manometrów, HMI, trzy pompy, dolny napęd i skrzynie wyposażenia.

Egzemplarz PNW ma jeden TMFC 0–150 SLPM, tryb fermentation, automatyczną regulację ciśnienia, kondensator exhaust i dwa czujniki poziomu. Jest to konkretny BOM wariantu 100 L, a nie wykaz standardowego wyposażenia każdego BioFlo 610.

Zintegrowany skid i rurowanie

Konstrukcja łączy zbiornik, kontroler i otwarte rurowanie na wspólnej mobilnej ramie. Przednia belka mieści pięć manometrów instalacji: utility steam, facility water, process steam, jacket pressure i exhaust. Dolny napęd pozostawia headplate dostępną dla czujników, króćców i armatury procesowej.

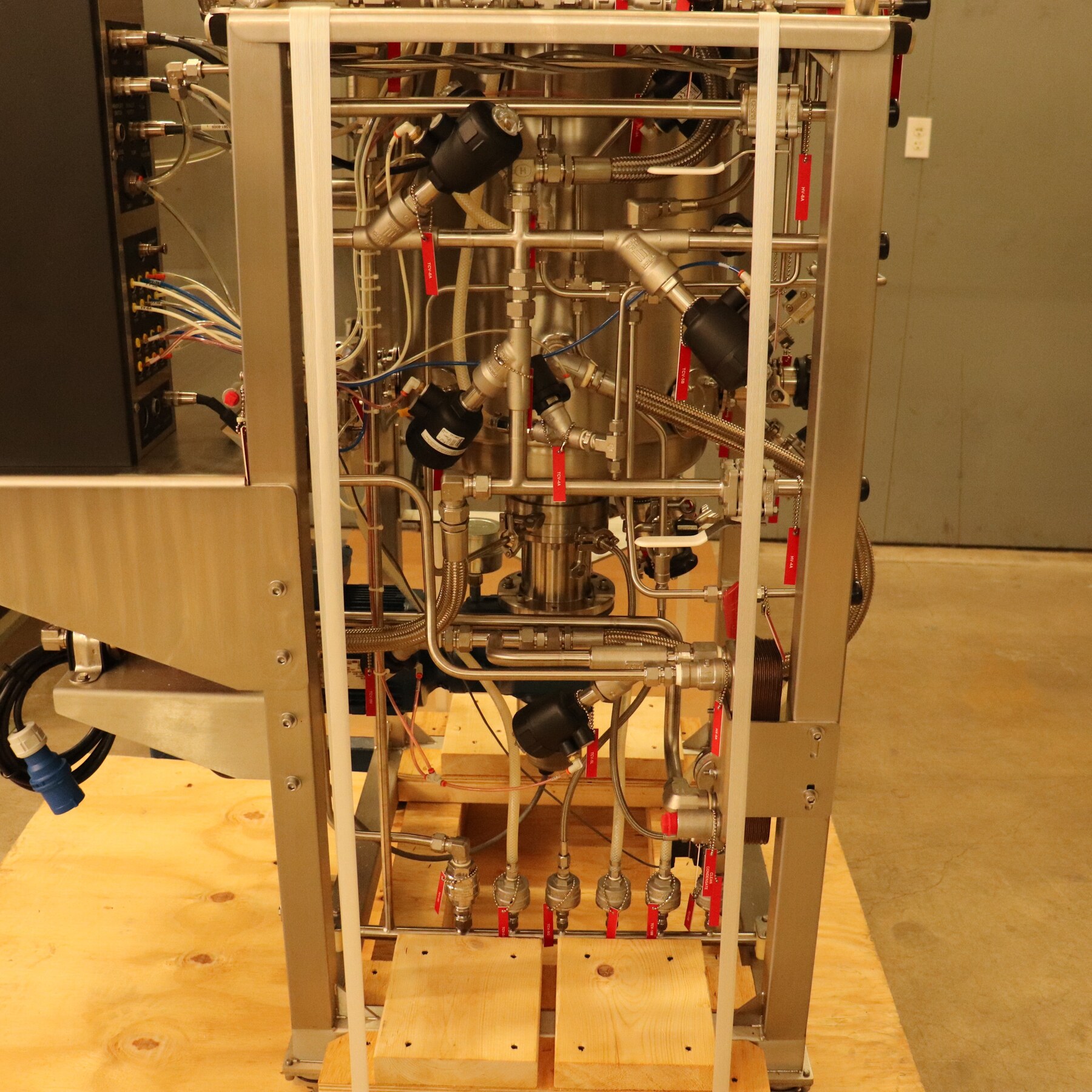

Źródło: PNW Scientific — Eppendorf BioFlo 610 100 L, fotografia IMG_2482.jpg. Kadr dokumentuje rzeczywiste prowadzenie przewodów sanitarnych, zawory, wiązki sygnałowe i zespół dolnego napędu konkretnego egzemplarza.

Process air jest doprowadzane przy 30 psig, instrument air przy 80–100 psig, a process steam i utility steam przy 35 psig. Woda obiektowa wymaga 30 psig. Producent podaje dla wariantu 50 L przepływ wody 3 GPM, process steam 10 lb/h i utility steam 50 lb/h; dla wariantu 100 L odpowiednio 4 GPM, 20 lb/h i 100 lb/h.

Kontroler RPC i konfiguracja sprzętowa

RPC obsługuje do 32 pętli dla jednego naczynia. Standardowy zakres obejmuje temperaturę, agitation, pH, DO, przepływ gazu, ciśnienie, pompy oraz foam/level. Siedem wejść i siedem wyjść analogowych pozwala dołączać dodatkowe instrumenty lub przekazywać sygnały do systemów zewnętrznych.

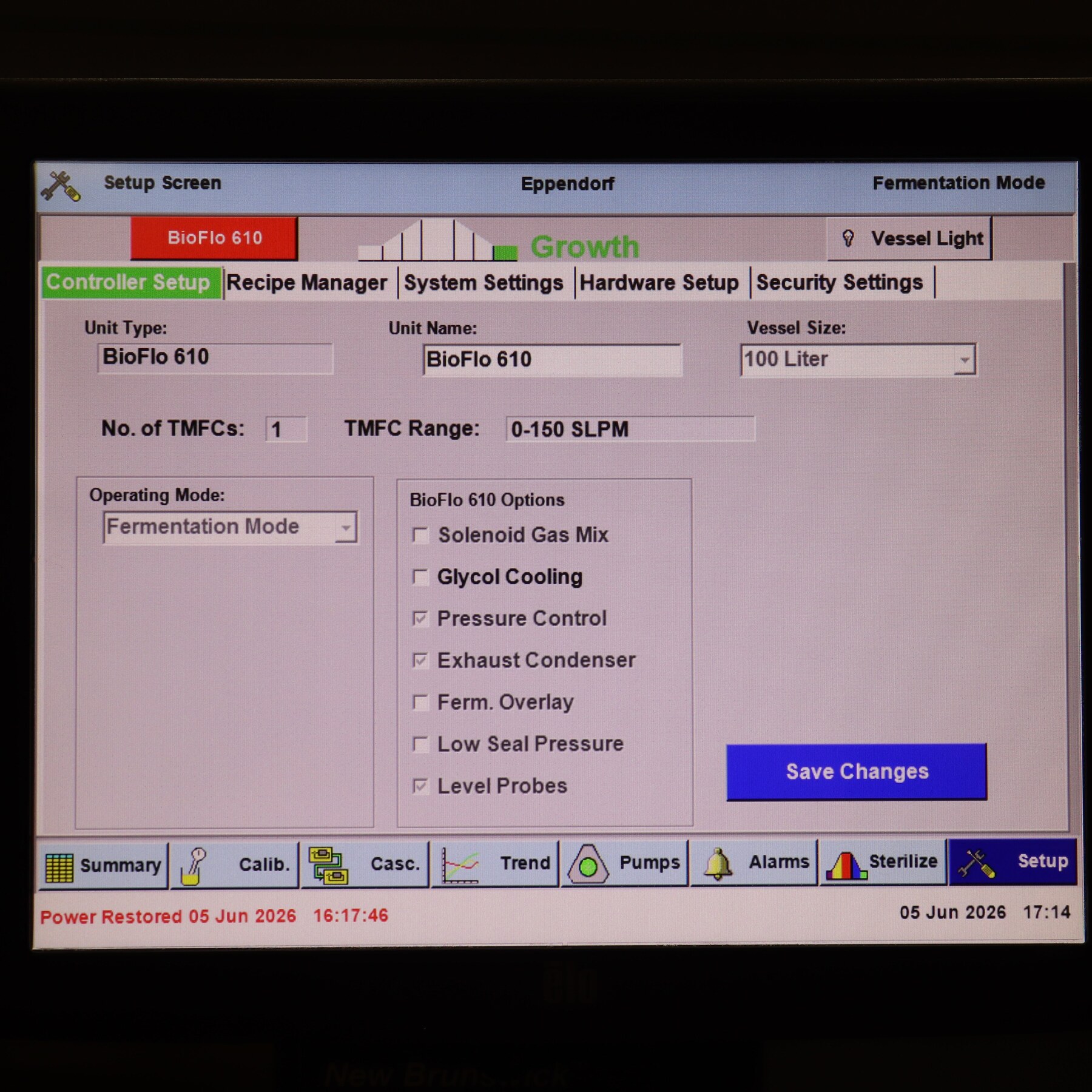

Źródło: PNW Scientific — Eppendorf BioFlo 610 100 L, fotografia IMG_2466.jpg. Widoczne są zakładki Controller Setup, Recipe Manager, System Settings, Hardware Setup i Security Settings, wariant 100 L, jeden TMFC 0–150 SLPM oraz aktywne opcje Pressure Control, Exhaust Condenser i Level Probes.

Ekran ustawień rozdziela konfigurację sprzętu od receptur, ustawień systemowych i ustawień bezpieczeństwa. Na dolnym pasku znajdują się skróty do Summary, Calibration, Cascade, Trend, Pumps, Alarms, Sterilize i Setup. Fotografia potwierdza także komunikat zdarzenia Power Restored z datą i czasem.

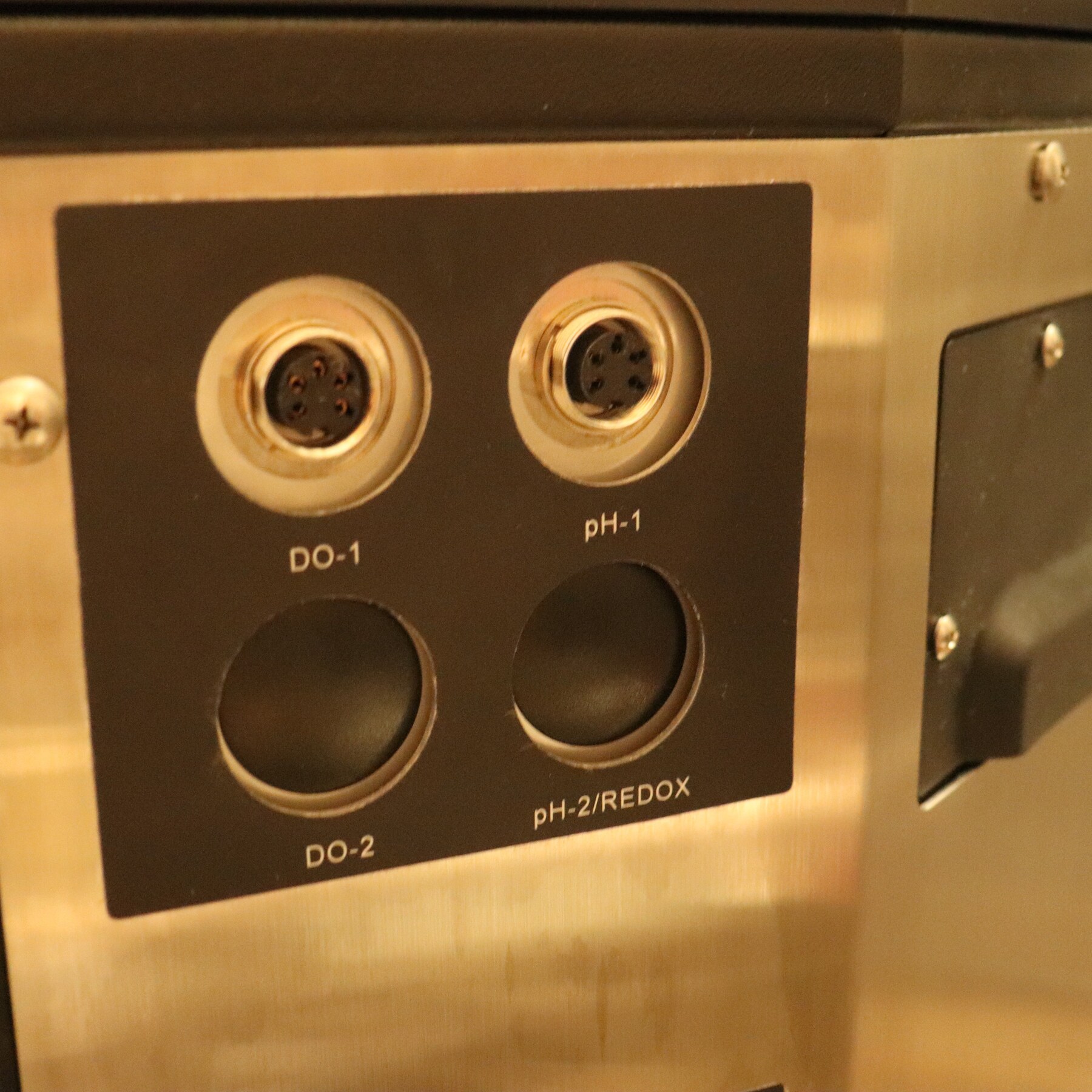

Źródło: PNW Scientific — Eppendorf BioFlo 610 100 L, fotografia IMG_2484.jpg. Panel jest opisany DO-1, DO-2, pH-1 oraz pH-2/REDOX; dwa gniazda są zaślepione w tej konfiguracji.

Starszy katalog BioFlo 610 wymienia opcjonalny ośmioportowy kontroler szeregowy RS-232 dla akcesoriów. Nie jest to to samo co siedem par analogowych I/O ani port przeznaczony do opcjonalnego hosta BioCommand.

HMI, trendy i pętle kaskadowe

Ekran Summary zestawia wartość procesową, setpoint, wyjście regulatora, tryb, jednostkę i źródło kaskady. Ekran może pokazać jednocześnie do dziesięciu wartości zadanych i bieżących. Lokalne trendy obejmują do ośmiu zmiennych i sześć dni historii.

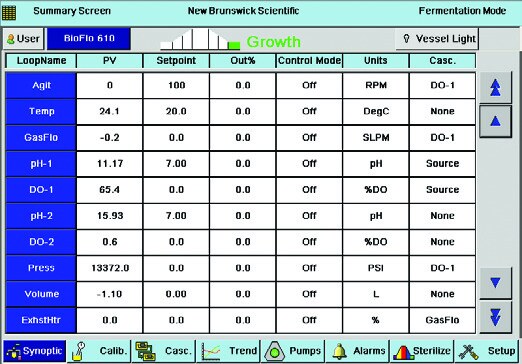

Źródło: Eppendorf — BioFlo 610 Compact Mobility, broszura 2024, strona 2. Widok zawiera agitation, temperaturę, gas flow, pH, DO, pressure, volume i źródła cascade.

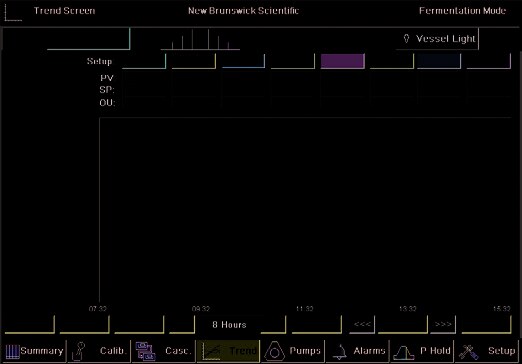

Źródło: Eppendorf — BioFlo 610 Compact Mobility, broszura 2024, strona 2. Przykład pokazuje osobne skale i serie dla temperatury, DO i pH oraz wybór zakresu czasu.

Kaskady łączą wynik jednej pętli z wartością zadaną lub wyjściem innej. Oficjalny przykład ustawia DO jako źródło i rozdziela jego wynik między agitation, gas flow oraz pressure, z osobnymi punktami start/end i wartościami start/end setpoint.

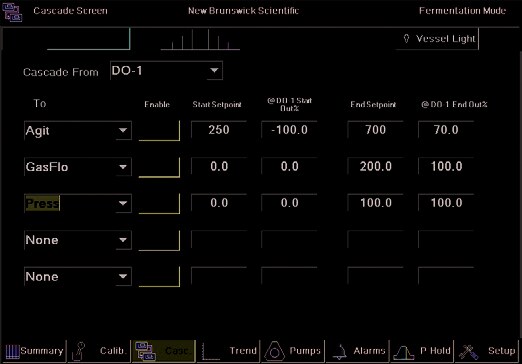

Źródło: Eppendorf — BioFlo 610 Compact Mobility, broszura 2024, strona 2. Ekran dokumentuje kaskadę z DO do agitation, gas flow i pressure.

Użytkownicy i receptury

Kontroler przechowuje do dziesięciu receptur batch. Broszura producenta potwierdza dwie grupy użytkowników, indywidualne hasła definiowane przez użytkownika oraz automatyczne wylogowanie. Na sfotografowanym ekranie występuje osobna zakładka Security Settings.

Receptura i konfiguracja sprzętowa są odrębnymi obiektami interfejsu. Pozwala to zachować te same funkcje ekranu przy różnym wyposażeniu wariantów 50/100 L, liczbie TMFC, obecności pressure control, condenser, overlay, glycol cooling, low seal pressure i level probes.

Sterylizacja i test ciśnieniowy

BioFlo 610 jest systemem SIP. Sterilization Screen przechowuje fazy i czasy sekwencji, m.in. drain, heat-up, sterilize, cool-down i end. Macierz zaworów pokazuje, w których fazach dany zawór ma być aktywny.

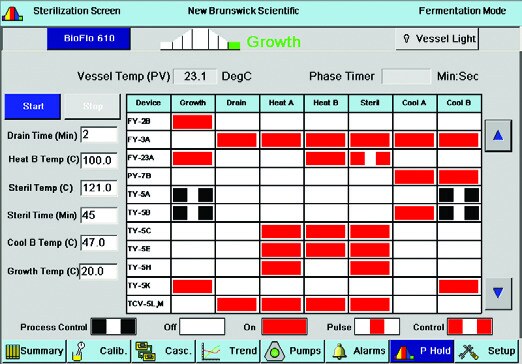

Źródło: Eppendorf — BioFlo 610 Compact Mobility, broszura 2024, strona 2. Ekran pokazuje czasy faz i macierz stanów zaworów procesu SIP.

Osobny Vessel Pressure Hold Test przyjmuje setpoint ciśnienia, czas utrzymania i dopuszczalny spadek. Interfejs rejestruje ciśnienie początkowe i końcowe oraz stany kolejnych urządzeń w fazach pressurization, stabilization, hold i depressurization.

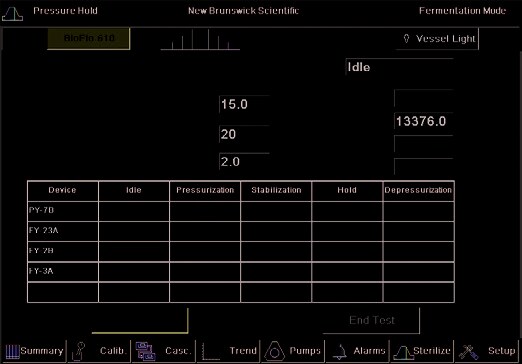

Źródło: Eppendorf — BioFlo 610 Compact Mobility, broszura 2024, strona 2. Przykład zawiera setpoint 15,0 psig, hold time 20 min i allowable pressure drop 2,0 psig.

Naczynie, headplate i mieszanie

Naczynie 316L ma stosunek wysokości do średnicy 3:1, odchylaną headplate, króćce Pg 13.5 i przyłącza sanitarne. W ścianie bocznej występują przyłącza dla przetwornika ciśnienia, overlay, zabezpieczenia przed nadciśnieniem, zaworów dodatków, sight glass i czujników. Dno obejmuje radial diaphragm drain valve.

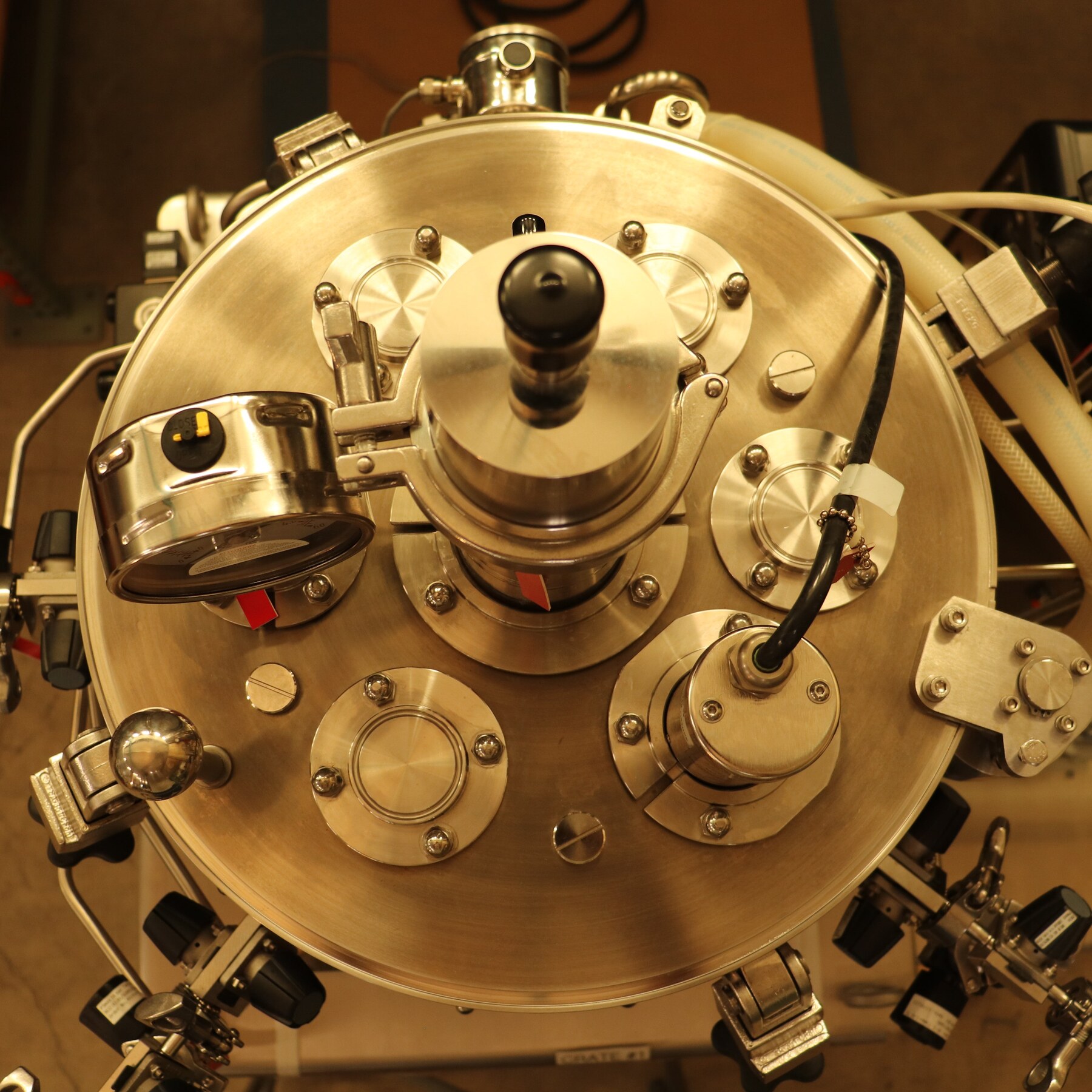

Źródło: PNW Scientific — Eppendorf BioFlo 610 100 L, fotografia IMG_2491.jpg. Widoczne są centralne połączenie napędu, króćce, clampy, armatura i uszczelnienie odchylanej pokrywy.

Standardowy zestaw mieszający obejmuje trzy turbiny Rushton oraz cztery przegrody. Opcjonalne pitched-blade i marine impellers pozwalają zmienić charakter przepływu dla procesów bardziej wrażliwych na ścinanie.

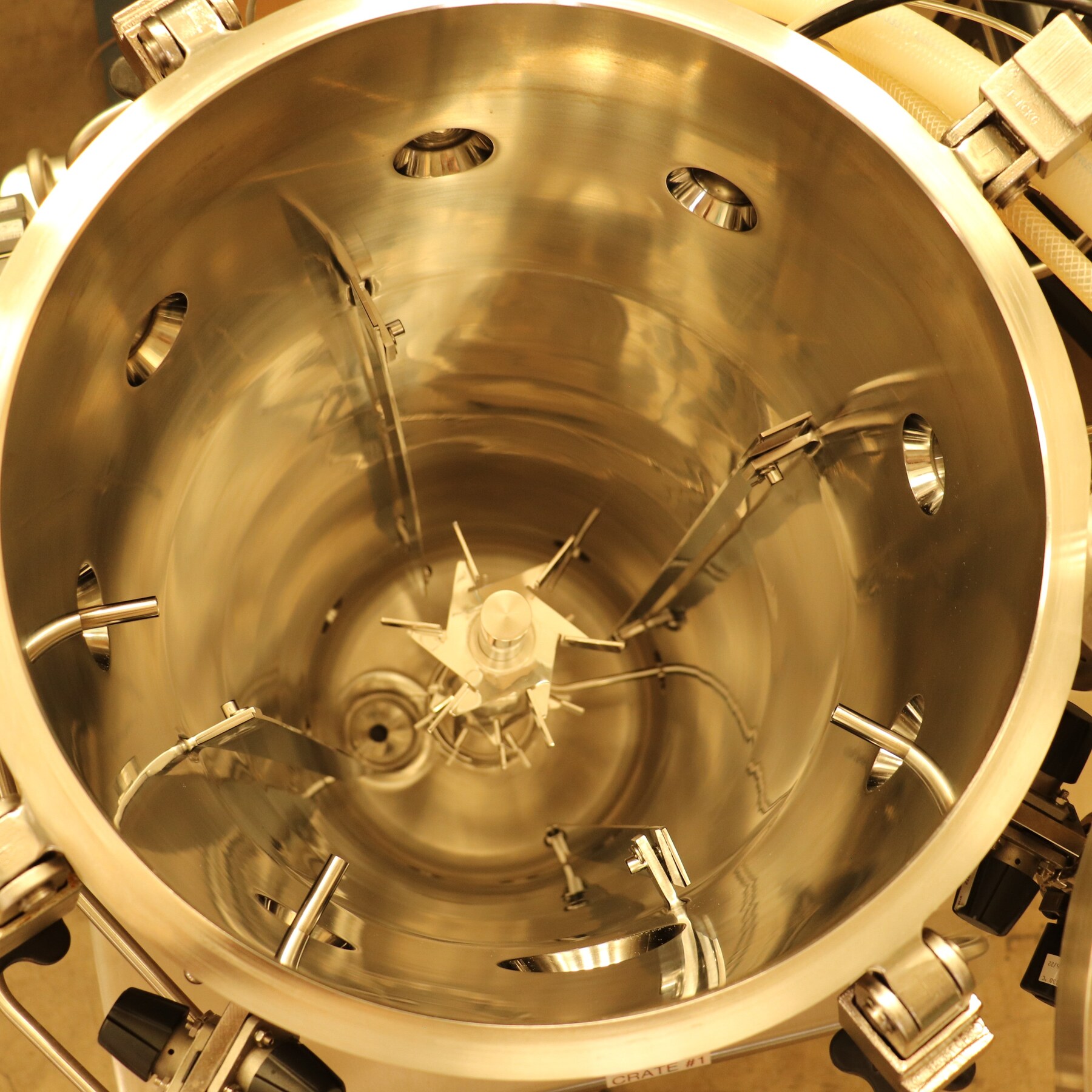

Źródło: PNW Scientific — Eppendorf BioFlo 610 100 L, fotografia IMG_2490.jpg. Kadr od góry pokazuje polerowane wnętrze, wał z turbinami Rushton, pionowe przegrody i króćce ścienne.

Dodatki, próbki i pompy

Trzy przypisywalne pompy perystaltyczne pracują do 100 rpm. Kontroler udostępnia tryby Off, Prime, Base, Acid, Foam, Level 2 Wet/Dry, Volume Add i Volume Harvest. Skid może mieć do czterech re-sterylizowalnych zaworów dodatków, zawór próbkowania oraz naczynia dodatków ze szkła lub stali nierdzewnej.

Źródło: Eppendorf — BioFlo 610 Compact Mobility, broszura 2024, strona 3. Fotografia pokazuje wielozaworowy zespół dodatków zamontowany przy zbiorniku.

Load cells mierzą masę zawartości zbiornika i mogą stanowić sygnał dla automatycznego dozowania albo harvest. Funkcje pomiaru obejmują zero, tare, wybór jednostki, kryterium stabilności i sygnalizację przeciążenia.

Chłodzenie i exhaust

Temperatura pracy sięga 90°C, a deklarowana szybkość ogrzewania w przedziale 30–50°C wynosi około 1°C/min. Opcjonalny wymiennik glycol/chiller jest przewidziany dla obciążenia cieplnego 100 W/L i ogranicza zużycie wody jednoprzebiegowej podczas wzrostu.

Źródło: Eppendorf — BioFlo 610 Compact Mobility, broszura 2024, strona 3. Widoczne są przyłącza rurowe i płytowy wymiennik na skidzie.

Tor exhaust obejmuje grzałkę i nominalny filtr 1,2 µm. Opcjonalny condenser zmniejsza ubytek medium; automatyczna regulacja ciśnienia stanowi osobną opcję konfiguracyjną.

BioCommand i wymiana danych

Opcjonalnym systemem nadrzędnym jest Eppendorf BioCommand SCADA. Broszura BioCommand wymienia BioFlo 610 wprost na liście obsługiwanych urządzeń. Rodzina adapterów obejmuje NBS AFS, NBS MODBUS, AB MODBUS i TCP MODBUS; dobór adaptera zależy od kontrolera i zamówionej konfiguracji.

Dwa porty USB służą do eksportu trendów oraz importu aktualizacji firmware/software. Bieżąca strona Software Downloads ma osobną pozycję BioFlo 610 Updates, ale dystrybucję aktualizacji prowadzi przez lokalny serwis Eppendorf.

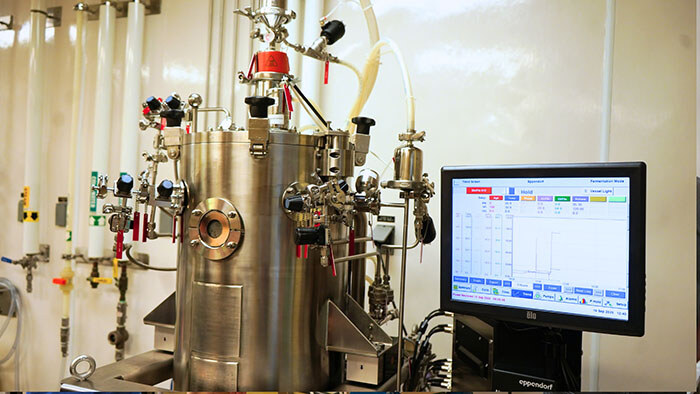

Źródło: National Strategic Research Institute / University of Nebraska — Biological Process Development Facility, fotografia bpdffall2025.jpg. Instytucja podpisuje kadr jako BioFlo 610 w BPDF; obok zbiornika działa zewnętrzny monitor z trendami procesu.

Egzemplarz PNW z 2022 r.

PNW Scientific opisuje niewykorzystany BioFlo 610 100 L wyprodukowany w 2022 r. Oferta obejmuje jeden TMFC 3–150 SLPM, one-gas control, sparge, automatyczną regulację ciśnienia, trzy addition valves, ASEPCO sample valve, wodny wymiennik temperatury, dwa zestawy level sensor oraz foam probe. Sprzedawca deklaruje instrukcję i original validation binder.

Źródło: PNW Scientific — Eppendorf BioFlo 610 100 L, fotografia IMG_2489.jpg. Tabliczka potwierdza model, jednofazowe 208/230 V i 3410 VA dla tego egzemplarza.

Cena ofertowa wynosi 170 000 USD. Jest to cena jednego, dokładnie opisanego egzemplarza 100 L wraz z jego wyposażeniem i dokumentacją, a nie cennik bazowego BioFlo 610 ani wycena wariantu 50 L.
