Pall Life Sciences Allegro XRS 20

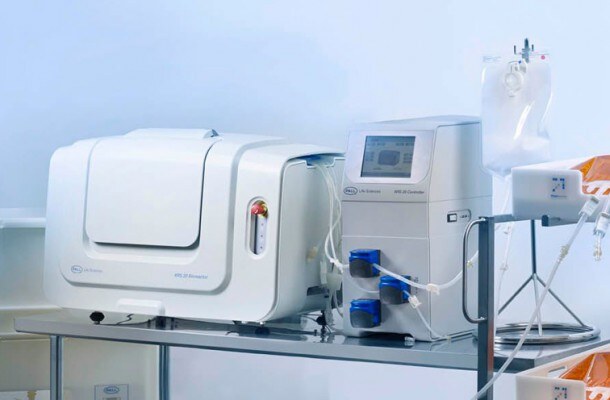

Pall Allegro XRS 20 z własnym kontrolerem i podłączonym biocontainerem; fotografia BioProcess International/Pall.
Producent urządzenia / marka
Pall Life Sciences (legacy; Cytiva)
Rodzaj pozycji
historyczny model / rodzina, nie konkretna oferta
Model / rodzina
Allegro XRS 20
Typ rekordu
historyczny stołowy jednorazowy bioreaktor rocking z własnym control unit
SKU / numer katalogowy
XRS20BR; XRS20IQOQ; XRS20REGTREE; BPC 609-40A
Skala
2–20 L nominalnie; 2–25 L wykazane aplikacyjnie
Ryzyko rebrandingu
umiarkowane — Allegro XRS 20 jest historycznym systemem Pall, którego dokumentacja i części funkcjonują po zmianach właścicielskich portfolio; wymaga rozdzielenia epoki wsparcia, lecz źródła nie dowodzą bezpośredniej sprzedaży XRS20 pod marką Cytiva.Podstawa: exact-manual; sprawdzono: 2026-09-07
Niepewność BOM
wysoka — Allegro XRS 20 łączy platformę, legacy control unit, trzy MFC, pompy, optykę i BPC oraz opcjonalny host BioCommand; CPU, OS, storage, PCB, firmware, protokół Ethernet, porty i zgodność części nie są publicznie ustalone.Podstawa: exact-manual; sprawdzono: 2026-09-07
Powiązane modele i konfiguracje
Pall Life Sciences / Cytiva Allegro XRS 25
Oprogramowanie obsługujące
BioCommandEppendorf / New Brunswick Scientific

Indeks danych technicznych

Parametry urządzenia i wariantów

Interfejsy, sieć i protokoły

ParametrWartość
Interfejs fizycznyEthernet
Interfejs fizycznyUSB

Pozostałe potwierdzone parametry

ParametrWartość
producentPall Life Sciences; dokumenty historyczne sprzed przejęcia marki bioprocess przez Cytiva
nazwa handlowaAllegro XRS 20 Bioreactor System
główne oznaczenieXRS20BR
klasastołowy single-use biaxial rocking bioreactor z własnym cyfrowym control unit
nominalny zakres2–20 L
zakres wykazany aplikacyjnie2–25 L dla hodowli CHO
próba graniczna27,5 L wody, 35 cpm, X=15°, Y=15°, 40°C przez 28 dni
sterowanielokalny touchscreen, do 32 pętli; opcjonalny/nadrzędny BioCommand
statuslegacy; zakup, części i wsparcie wymagają potwierdzenia dla numeru seryjnego
segmentzaawansowane laboratorium, seed train i mała produkcja
Sprzęt i komponentprostokątny trójwymiarowy Allegro XRS20 Biocontainer; nominalnie 2–20 L, testowo 2–25 L
Sprzęt i komponentbiaxial rocking 1–35 cpm; osie X i Y niezależnie od −15° do +15°; napędy krokowe
Sprzęt i komponentplatforma 900 × 600 × 620 mm, 78 kg, 105–230 V AC, 13 A i 1150 W
Sprzęt i komponentcontrol unit 295 × 406 × 668 mm, 20 kg, 100–240 V AC i 13 A
Sprzęt i komponent3 TMFC, 3 pompy, headspace aeration, heater mat i chłodzenie konwekcyjne
Sprzęt i komponentoptyczne pH 6–8 i DO 0–200%; platinum RTD; pressure monitor i relief valve
Sprzęt i komponentBPC 609-40A; accessory bags 509-2294/2295/2296/2297; Y-linker 509-0283; fiber cables XRS20FOCAB
Oprogramowanie lub tryblokalny 10-calowy LED touchscreen; do 32 pętli, 10 receptur i trend 8 zmiennych
Oprogramowanie lub trybwielopoziomowe security i deklarowana compatibility z 21 CFR Part 11
Oprogramowanie lub trybUSB do eksportu danych i aktualizacji software
Oprogramowanie lub trybEthernet przewidziany dla supervisory host
Sprzęt i komponentzakres karty: rocking bioreactor 20 l; kontroler i złącza identyfikuje się z tabliczek konkretnej dostawy
Sprzęt i komponentnaczynie/holder, disposable, napęd, I/O, OIT i stacja serwerowa są osobnymi elementami BOM
Sprzęt i komponentlogo Xcellerex, GE, Pall lub Cytiva jest wskaźnikiem epoki, nie dowodem wersji automatyki
Sprzęt i komponentmapę sensorów, pomp, gazów, load cells i linii trzeba potwierdzić dla konkretnego disposable i szafy
Oprogramowanie lub trybwłaściwa warstwa sterowania: lokalny kontroler właściwy dla tej generacji; interfejsów następców nie należy przypisywać historycznemu egzemplarzowi
Oprogramowanie lub trybwersje OS, HMI/runtime, PLC, bazy, licencji i projektu identyfikuje się niezależnie
Oprogramowanie lub trybbrak CVE po nazwie Allegro XRS 20 nie obejmuje komponentów Windows, SQL, Wonderware, Rockwell, UNICORN ani gatewaya
Oprogramowanie lub trybbackup obejmuje projekt PLC/HMI, receptury, bazę, konta, licencje i konfigurację sieciową
Oprogramowanie lub trybzgodność Part 11 wymaga zweryfikowanego wdrożenia ról, audit trail, retencji i procedur

szacunkowy przedział zakupowy

Cena i podstawa wyceny

3 000–20 000 USD
Czego dotyczy kwota
Kompletny historyczny XRS20BR z platformą i control unit; BPC, sondy, licencja BioCommand, komputer, kwalifikacja, transport i serwis mogą być osobne.
Metoda
Nie znaleziono publicznej ceny exact-model XRS20BR. Szeroki przedział zakotwiczono w bieżącej ofercie nowszego używanego XRS25BRS z mPath za 12 595 USD i rozszerzono ze względu na wiek, nieznaną kompletność oraz brak publicznego serwisu legacy.
Pewność
niska dla XRS20BR; wysoka dla obserwowanej ceny benchmarku XRS25BRS
Weryfikacja
2026-09-05

Źródło / punkt porównawczy: BaneBio — XRS25BRS z mPath za 12 595 USD, benchmark nowszej generacji.

Zastosowania

hodowla komórek ssaczych rozwój i optymalizacja procesu

Ustalenia pierwszej fazy

Historyczny rocking bioreactor `XRS20BR`: prostokątny 3D BPC, niezależne osie X/Y, 10-calowy touchscreen, trzy MFC, trzy pompy, optyczne pH/DO, USB oraz Ethernet/BioCommand. Nominalne 20 L należy odróżnić od później wykazanego zakresu do 25 L.

Źródła identyfikacji

Ostatnia kontrola rekordu: 2026-09-09.

Allegro XRS 20 jest historycznym, stołowym bioreaktorem jednorazowego użytku do hodowli komórek ssaczych. Łączy prostokątny, trójwymiarowy biocontainer z platformą wykonującą ruch wokół dwóch prostopadłych osi.

Karta dotyczy generacji sprzedawanej jako Allegro XRS 20 Bioreactor System, oznaczenie zamówieniowe XRS20BR. XRS 20 miał własny control unit z 10-calowym ekranem, trzema regulatorami przepływu masowego, trzema pompami i lokalnymi funkcjami receptur. Pall wykazał później pracę tego hardware'u oraz BPC do 25 L; nazwa urządzenia w nocie nadal brzmi XRS 20. Test 27,5 L był próbą trwałości z wodą, nie zatwierdzonym zakresem produkcyjnej hodowli.

Pall Allegro XRS 20 z własnym kontrolerem i podłączonym biocontainerem

Źródło: BioProcess International — CHO Cell Cultivation in the Allegro XRS 20.

Identyfikacja i granica aktywa

Aktywo operacyjne nie kończy się na obudowie platformy. Minimalny komplet ewidencyjny obejmuje platformę ruchu, XRS20 Controller, przewody zasilania i sterowania, gas tree/regulator assembly, czujnik temperatury, przewody światłowodowe pH/DO, głowice pomp, pressure monitor i zawór upustowy. Osobno ewidencjonuje się biocontainer 609-40A, filtry, linie dodatków, accessory bags, host BioCommand oraz każdy konwerter lub switch dołączony później.

Numery katalogowe i dokumentacja

Historyczna broszura USD2873 podaje następujące elementy:

  • kompletny Allegro XRS 20 Bioreactor System: XRS20BR; - pakiet kwalifikacji instalacyjnej i operacyjnej: XRS20IQOQ; - installation kit / regulator tree: XRS20REGTREE; - standardowy biocontainer, opakowanie czterech sztuk: 609-40A; - worki pomocnicze: 509-2294 0,5 L, 509-2295 1 L, 509-2296 5 L i 509-2297 20 L; - Y-linker: 509-0283; - przewody światłowodowe: XRS20FOCAB.

609-40A pojawia się również przy późniejszym XRS 25.

Mechanika platformy i biocontainer

Platforma jest zabudowana, a pokrywa ma blokadę bezpieczeństwa (interlock).

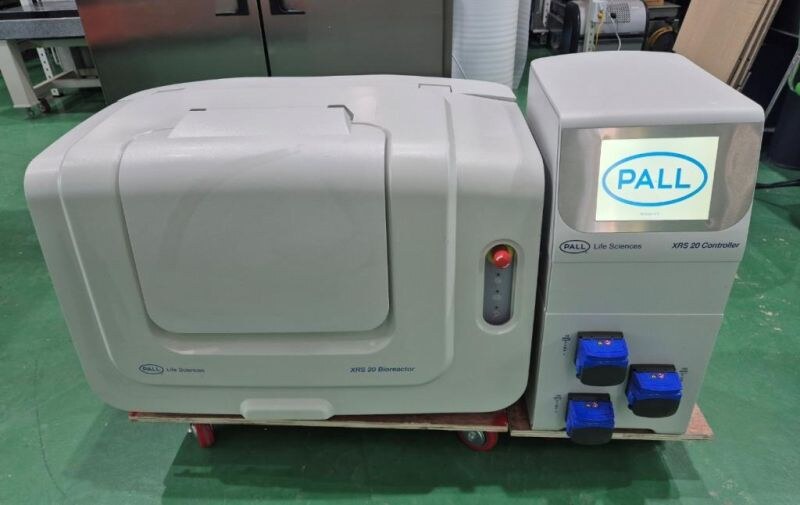

Zamknięta platforma Pall Allegro XRS 20 i osobny kontroler legacy

Źródło: ReScience — PALL Life Sciences XRS 20 Controller / XRS 20 Bioreactor.

Katalogowy zakres ruchu wynosi 1–35 cpm. Każda oś ma zakres od −15° do +15°, a napęd realizują silniki krokowe.

Platforma ma około 900 × 600 × 620 mm i masę 78 kg. Zasilanie platformy jest opisane jako 105–230 V AC, 13 A, a moc maksymalna jako 1150 W. Control unit ma około 295 × 406 × 668 mm, waży 20 kg i przyjmuje 100–240 V AC, 13 A.

Zakres objętości: 20, 25 i 27,5 L

Nazwa XRS 20 i broszura USD2873 definiują system 2–20 L. Nota Pall USD3100 opisuje następnie hodowle przy 20 i 25 L oraz seed expansion rozpoczynający się od 2 L. Producent stwierdza, że wyniki komórek CHO, produkcja przeciwciała i jakość produktu były porównywalne, a hardware i biocontainer tolerowały większy fill.

W tym samym programie dwie jednostki pracowały z 27,5 L wody przez 28 dni przy 35 cpm, 15° na obu osiach i 40°C. Był to test worst-case zwiększony o 10% ponad 25 L.

W badaniu procesowym dla objętości początkowej poniżej 15 L stosowano przykładowo 30 cpm, X=10° i Y=5° dla większych kultur oraz 20 cpm, X=2°, Y=2° przy 2 L.

Samo „XRS20, 25 L” nie informuje, czy organizacja świadomie zatwierdziła rozszerzony zakres na podstawie USD3100, czy operator przekroczył lokalną recepturę.

Temperatura, pH i tlen rozpuszczony

Broszura podaje górną granicę 40°C i zdolność grzania do około 8°C ponad temperaturę otoczenia. Oznacza to, że ambient jest częścią układu regulacji.

USD3100 wykazał utrzymanie 37°C od małych do dużych objętości, a przy 2 L odchylenie mieściło się w około ±0,2°C.

Zakres pH w broszurze wynosi 6–8, a DO 0–200%.

Tory gazowe, ciśnienie i wydech

System ma pressure monitor i relief valve, a katalogowa granica ciśnienia gazu przy worku wynosi 68,9 mbar, czyli 1 psig.

Pompy i dodatki cieczowe

Control unit udostępnia trzy zintegrowane pompy. Broszura rozróżnia pompę 1 o katalogowej prędkości 14 rpm oraz pompy 2 i 3 do 109 rpm, z niższym średnim dozowaniem realizowanym przez duty cycle.

Lokalny control unit i funkcje software

XRS20 Controller ma 10-calowy ekran LED. Według USD2873 obsługuje do 32 pętli regulacji, zapis do 10 receptur oraz trend ośmiu zmiennych. Są to limity funkcjonalne legacy, a nie opis późniejszego Pall Link.

Producent deklarował wielopoziomowe security oraz zgodność funkcjonalną z wymaganiami 21 CFR Part 11.

Ethernet, USB i BioCommand

Broszura opisuje zewnętrzny Ethernet jako interfejs przewidziany dla future supervisory host. Nota USD3100 potwierdza kompatybilność z BioCommand i pełną identyfikowalność batch record w użytej konfiguracji. protokołu, portów, adresowania, uwierzytelnienia ani zakresu komend zapisu.

Zintegrowany port USB służy do danych oraz aktualizacji software.

Cena i kompletność rynku wtórnego

Do planowania przyjęto szeroki przedział 3 000–20 000 USD dla używanego historycznego kompletnego systemu. Kotwicą jest nowszy XRS25BRS z control tower oferowany za 12 595 USD; różnice wieku, stanu i software'u uniemożliwiają proste przeliczenie.

Rozróżnienie od XRS25 i znaczenie nazwy „XRS 2”

XRS20 i XRS25 mają wspólną zasadę 3D BPC i biaxial rocking; dokumentowane platformy mają inne wymiary. XRS20 ma 900 × 600 × 620 mm i własny legacy controller; XRS25 ma platformę 664 × 379 × 331 mm oraz ekosystem mPath/Pall Link.

W USD3100 wykresy używają etykiet XRS 1 20L, XRS 2 20L, XRS 3 25L i XRS 4 25L.

Wyniki pełnego researchu Cytiva, Pall, GE i Xcellerex

Model, generacja i automatyka

Karta opisuje Pall Life Sciences Allegro XRS 20. Udokumentowana skala: 2–20 L nominalnie; 2–25 L wykazane aplikacyjnie. Nazwy Xcellerex, GE Healthcare Life Sciences, Pall Life Sciences i Cytiva występują w dokumentacji z różnych okresów; samo logo nie określa generacji sterowania.

Allegro XRS 20 jest systemem rocking 20 l z kontrolerem właściwym dla tej generacji.

Naczynie lub holder, jednorazowy biocontainer, napęd, szafa I/O, panel OIT, stacja software i serwer danych są odrębnymi składnikami. Parametry automatyki są przenoszone między rozmiarami tylko wtedy, gdy ta sama instrukcja jawnie obejmuje oba modele.

Materiał ilustracyjny i interfejsy

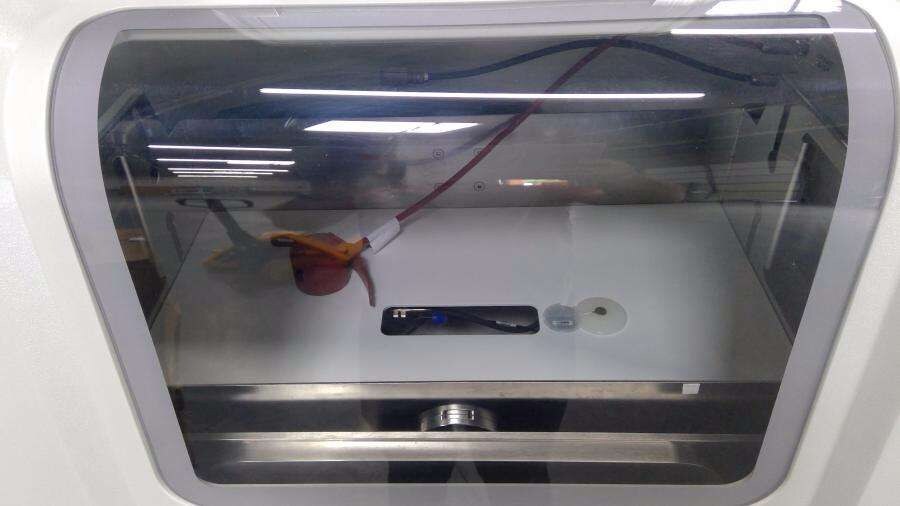

Wnętrze XRS 25 jako oznaczony kontekst sąsiedniego modelu; nie dowodzi wnętrza XRS 20.

Źródło: oficjalna dokumentacja producenta lub archiwalny materiał rodzinny opisany w podpisie. Wnętrze XRS 25 jako oznaczony kontekst sąsiedniego modelu; nie dowodzi wnętrza XRS 20.
