Ollital GY-23GS-400L

Źródło: Ollital — oficjalna karta GY-23GS-400L.

Streszczenie operacyjne

Ollital GY-23GS-400L jest zamkniętym rurowym fotobioreaktorem o całkowitej pojemności 400 l, przeznaczonym do hodowli alg, bakterii fotosyntetyzujących i komórek roślinnych. Medium krąży w rurach ze szkła wysokoborokrzemowego o średnicy zewnętrznej 60 mm, połączonych ze zbiornikiem PMMA. Rama ma około 5 × 1,5 × 2,5 m.

Obieg zapewnia pompa 380 V, 2,2 kW o deklarowanym przepływie 5–10 t/h. Obowiązkowa pompa powietrza AC 220 V ma wydajność 100 l/min. Pełnospektralne LED pracują przy DC 24 V i mają deklarowany zakres 0–13 000 lx, z regulacją czasu, intensywności i barwy.

Centralny PLC, ekran dotykowy, rejestracja pomiarów, dodatkowe sensory i termostatowanie 20–40°C są opcjami. Wariant bazowy wykorzystuje cyfrowe sterowanie driverem LED i falownikiem.

Identyfikacja modelu

Oficjalna strona podaje Item No. i Model Number GY-23GS-400L, z dopiskiem „or customize”. Zasilanie handlowe opisano szeroko jako 220/240/380 V 50/60 Hz; tabela techniczna wskazuje 380 V dla pompy cieczy i systemu.

Porównanie rodziny GY-23GS

Opublikowane tabele podają identyczne gabaryty wariantów 200 L i 400 L przy tej samej średnicy rur.

Pojemność i hydraulika

Producent określa pompę jako niskościnającą.

Falownik i sterowanie przepływem

Każdy wariant ma inną granicę zaufania.

• model i firmware VFD; - parametry silnika oraz autotuningu; - częstotliwość minimalną i maksymalną; - rampy przyspieszania/hamowania; - źródło komendy RUN i zadania; - zachowanie po utracie komunikacji; - restart po powrocie zasilania; - historię alarmów i liczniki pracy; - kopię pełnego zestawu parametrów.

Oświetlenie LED

Pełnospektralne LED są zasilane napięciem DC 24 V. Deklarowane natężenie 0–13 000 lx można regulować wraz z czasem i barwą.

Powietrze i CO2

Odprowadzanie O2 jest równie ważne jak dostarczanie CO2.

Temperatura i bilans cieplny

Opcjonalny system grzewczo-chłodzący utrzymuje 20–40°C. Deklarowana dokładność detekcji temperatury wynosi ±0,3°C.

Źródła ciepła to pompa 2,2 kW, LED, otoczenie i promieniowanie.

pH i inne czujniki

pH ma zakres 1–14, a deklarowana dokładność wynosi ±0,03.

Czyszczenie kulą

Funkcja usuwa osad ograniczający transmisję światła.

PLC, HMI i wariant bazowy

PLC, panel dotykowy oraz zapis wskaźników są opcjonalne. Oznacza to co najmniej dwa warianty architektury:

• bazowy: osobny sterownik LED/timer, lokalny VFD, regulatory i ręczne zawory; - zintegrowany: PLC, HMI, sensory, automatyczne sekwencje i historian.

Wariant bazowy nadal kwalifikuje się do encyklopedii, ponieważ sterowanie światłem i przepływem jest cyfrowe.

Oprogramowanie, firmware i storage

Każdy artefakt otrzymuje SHA-256.

Sieć, porty i protokoły

Oględziny zaczynają się od portów i kabli.

Logi i dane procesowe

Rejestracja wskaźników jest opcją.

Pliki eksportuje się na ewidencjonowany nośnik, kopiuje tylko do odczytu i haszuje SHA-256.

Cena

Pierwsza oferta odpowiada technologii rurowej; nie gwarantuje pojemności 400 l ani wyposażenia. Druga odpowiada skali 400 l i pełnej automatyce; opisuje inną konstrukcję/markę. Wyznaczają one szeroki rynek podstawowego i rozbudowanego zestawu.

Dla GY-23GS-400L roboczy segment to 20–55 tys. USD. Dolna część obejmuje rury, zbiornik, pompę, VFD i LED.

Migawka ewidencyjna tej karty

Zakres sprzętowy i programowy już przypisany do modelu

• Hardware: GY-23GS-400L lub wykonanie niestandardowe
• Hardware: pojemność całkowita 400 L
• Hardware: rury ze szkła wysokoborokrzemowego Ø60 mm
• Hardware: zbiornik PMMA
• Hardware: rama aluminiowa i uchwyty PVC
• Hardware: wymiary około 5 × 1,5 × 2,5 m
• Hardware: LED full spectrum DC 24 V, 0–13 000 lx
• Hardware: pompa powietrza AC 220 V, 100 L/min — obowiązkowa
• Hardware: pompa cieczy 380 V, 2,2 kW, 5–10 t/h
• Hardware: zasilanie systemu 380 V, 3–5 kW referencyjnie
• Hardware: VFD do regulacji przepływu
• Hardware: PLC, touchscreen, chłodzenie i czujniki jako opcje
• Software/tryb: sterowanie czasem, intensywnością i barwą LED — wersja nieopublikowana
• Software/tryb: falownik/VFD — marka i firmware nieujawnione
• Software/tryb: opcjonalny projekt PLC/HMI i rejestracja pomiarów — platforma oraz wersja nieujawnione
• Software/tryb: brak publicznych firmware, pakietów aktualizacji, backupu i mapy protokołów

Fotografie stanowiska, mechaniki i sterowania

Ollital GY-23GS-400L — materiał 1 z karty producenta (240×240).

Ollital GY-23GS-400L — materiał 2 z karty producenta (240×240).

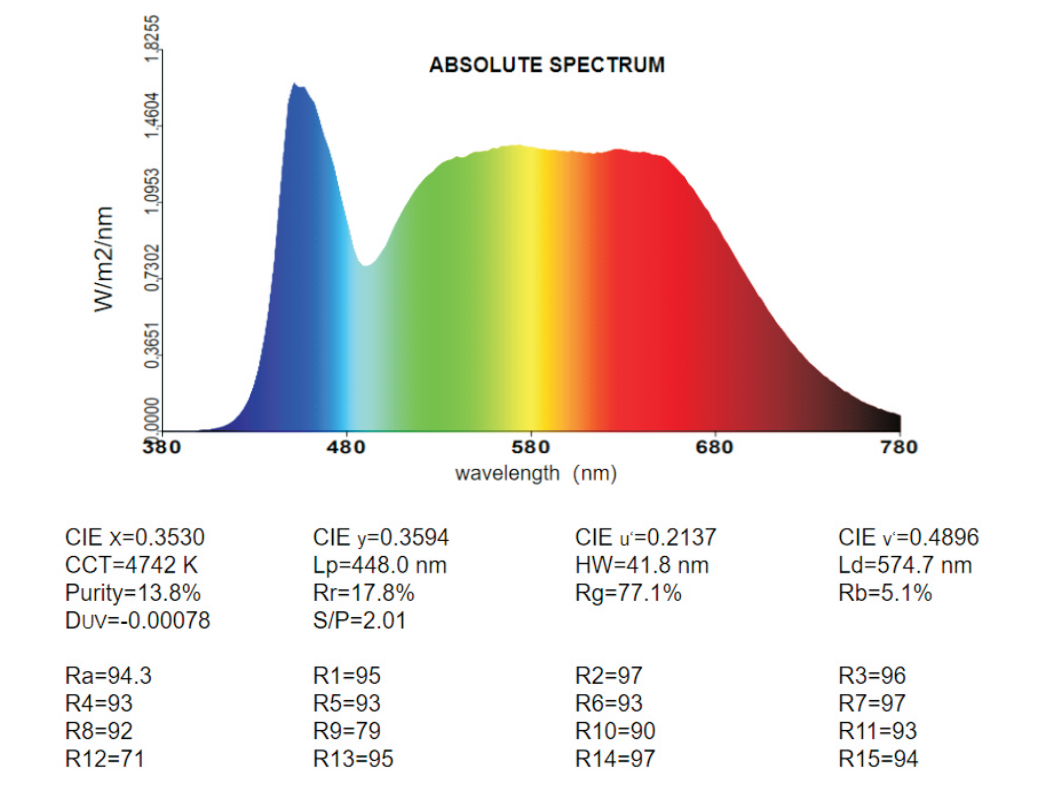

Ollital GY-23GS-400L — materiał 3 z karty producenta (1038×811).

Ustalenia o kontrolerach Ollital

Materiały producenta używają starszych oznaczeń OLT-100, OLT-500 i OLT-7000 oraz nowszych BIOTECH-7000, 8000, 9000 i 3000. OLT-7000 jest opisany jako kontroler z PLC i ekranem dotykowym, który zapisuje historię oraz realizuje wieloetapowe profile procesu.

Karta OLT-7000 opisuje co najmniej dziesięć odcinków czasowych dla pH, antypiany, obrotów, temperatury i feedu. Dla pH publikuje trendy oraz sumy kwasu i zasady, dla antypiany historię, alarmy i sumę dawki, a dla feedu historię oraz ilość skumulowaną.

Tabela BIOTECH podaje dla modelu 7000 sterownik PLC, ekran 10,1 cala z portami klawiatury, myszy i drukarki oraz retencję 5000 godzin. Wspólne funkcje rodziny obejmują trendy, historię, formularze danych, alarmy, zapis partii i dostęp chroniony hasłem. BIOTECH-FCS jest systemem nadrzędnym łączonym przez LAN; wybrane serie deklarują również zdalne sterowanie z telefonu.

W fotobioreaktorach GY-23 producent opisuje lokalne sterowanie PLC i ekran dotykowy. Dla GY-23GS-400L wymienia zapis wskaźników oraz sterowanie czasem, natężeniem i barwą oświetlenia LED.
