Ollital GY-23GS-1000L

Streszczenie operacyjne

GY-23GS-1000L jest zamkniętym rurowym fotobioreaktorem o całkowitej pojemności 1000 l. Wykorzystuje rury ze szkła wysokoborokrzemowego o średnicy zewnętrznej 60 lub 85 mm, zbiornik PE, ramę aluminiową i obejmy PVC. Deklarowane gabaryty wynoszą około 9 × 1,5 × 2,3 m.

Obieg realizuje pompa 380 V, 2,2 kW, 5–10 t/h z regulacją częstotliwości. Pełnospektralne LED DC 24 V mają zakres 0–13 000 lx oraz sterowanie czasem, intensywnością i barwą. Moc całego systemu podano jako referencyjne 2,5–5 kW.

PLC, panel dotykowy, rejestracja wskaźników, dodatkowe sensory i termostatowanie 20–40°C są opcjonalne. Wersja podstawowa nadal ma cyfrowe sterowanie światłem i falownikiem.

Skala 1000 l kwalifikuje model do oddzielnej karty. Względem 400L zmieniają się rury (60/85 mm), zbiornik z PMMA na PE, długość instalacji z 5 do 9 m i czas wymiany objętości.

Tożsamość i warianty

Oficjalna karta podaje Item No. oraz Model Number GY-23GS-1000L, z dopiskiem „or customize”. Producent określa go jako energy-saving tubular photobioreactor.

Opcja „Customize” obejmuje indywidualizację trasy rur, PLC, panelu, pompy, LED, czujników i chłodzenia.

Szczególnie ważny jest wybór rur 60 albo 85 mm, bo zmienia objętość, prędkość liniową i opory.

Porównanie skali

Modele 1000 L i 400 L mają częściowo nakładające się zakresy mocy.

Geometria i materiały

Rury mają średnicę zewnętrzną 60 lub 85 mm. Zbiornik jest wykonany z PE, a nie PMMA jak w 200/400L.

Rama ma około 9 m długości.

Sama kultura waży w przybliżeniu tonę, do czego dochodzą rury, zbiornik, rama i urządzenia.

Hydraulika

Dla medium wodnego wydajność pompy odpowiada orientacyjnie 5–10 m³/h.

Wybór średnicy 60 lub 85 mm istotnie zmienia prędkość liniową przy tym samym przepływie.

Falownik

Nie znamy marki, firmware ani interfejsu.

Oświetlenie

LED full spectrum pracują przy 24 V DC i 0–13 000 lx.

Gaz i CO2

Obowiązkowa pompa powietrza AC 220 V ma 100 l/min.

Nie opisano degazera ani punktów odpowietrzania.

Temperatura

Opcjonalny termostat ma zakres 20–40°C. Dokładność detekcji temperatury wynosi ±0,3°C.

Rury o długości 9 m są silnie sprzężone z otoczeniem.

Awaria czujnika ma wyłączać grzanie niezależnie od GUI.

pH i sensory

pH ma zakres 1–14 i dokładność ±0,03. „Other sensor modules” są opcją.

PLC i HMI

PLC, touchscreen oraz rejestracja są opcjonalne.

Firmware, software i storage

Artefakty otrzymują SHA-256 i wersję komponentu.

Konta i audyt zmian

Chronione zmiany to VFD, profile LED, pH/CO2, temperatura, czyszczenie i limity.

Zasilanie i szafa elektryczna

Karta handlowa wymienia 220/240/380 V 50/60 Hz, a tabela techniczna przypisuje pompie cieczy 380 V, pompie powietrza 220 V i oświetleniu 24 V DC.

Weryfikacja danych cenowych

Oferta 210 000 MYR dotyczy dokładnie rurowego fotobioreaktora 1000 l i zawiera szczegółowy podział: około 616 l w dwóch blokach rur oraz zbiornik cyrkulacyjny 400 l. Wskazuje także 87 lamp LED, PLC, cyfrowy ekran, pH, temperaturę, pompę i kulę czyszczącą, przy mocy całkowitej 6 kW oraz gabarytach 6 × 2,2 × 2,5 m.

Cena

Publiczna oferta Algae Living dla nowego Tubular Photobioreactor 1000L wynosi 210 000 MYR. Zestaw obejmuje rury 60 mm, zbiornik obiegowy 400 l, pH, temperaturę, ekran cyfrowy, LED z regulacją, PLC, pompę i kulę czyszczącą. To bardzo bliskie funkcjonalnie porównanie; nie produkt oznaczony Ollital.

Kwoty zapisano w walutach źródłowych, bez przeliczania po zmiennym kursie.

Podana cena dotyczy części rurowej.

Migawka ewidencyjna tej karty

Zakres sprzętowy i programowy już przypisany do modelu

• Hardware: GY-23GS-1000L lub wykonanie niestandardowe
• Hardware: pojemność całkowita 1000 L
• Hardware: rury ze szkła wysokoborokrzemowego Ø60 lub Ø85 mm
• Hardware: zbiornik PE
• Hardware: rama aluminiowa i uchwyty PVC
• Hardware: wymiary około 9 × 1,5 × 2,3 m
• Hardware: LED full spectrum DC 24 V, 0–13 000 lx
• Hardware: pompa powietrza AC 220 V, 100 L/min — obowiązkowa
• Hardware: pompa cieczy 380 V, 2,2 kW, 5–10 t/h
• Hardware: system 380 V, 2,5–5 kW referencyjnie
• Hardware: VFD
• Hardware: PLC, touchscreen, termostat i czujniki jako opcje
• Software/tryb: sterowanie harmonogramem, intensywnością i barwą LED — wersja nieopublikowana
• Software/tryb: falownik/VFD — marka i firmware nieujawnione
• Software/tryb: opcjonalny PLC/HMI oraz rejestracja pomiarów — platforma i wersja nieujawnione
• Software/tryb: brak publicznych plików firmware, backupu, instrukcji restore i mapy protokołów

Fotografie stanowiska, mechaniki i sterowania

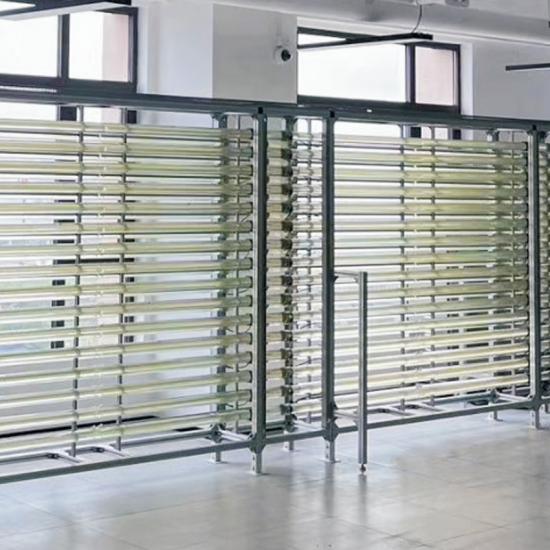

Ollital GY-23GS-1000L — materiał 1 z karty producenta (550×550).

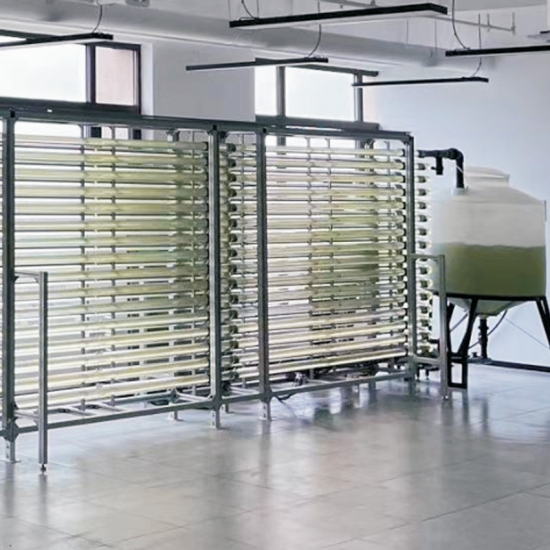

Ollital GY-23GS-1000L — materiał 2 z karty producenta (550×550).

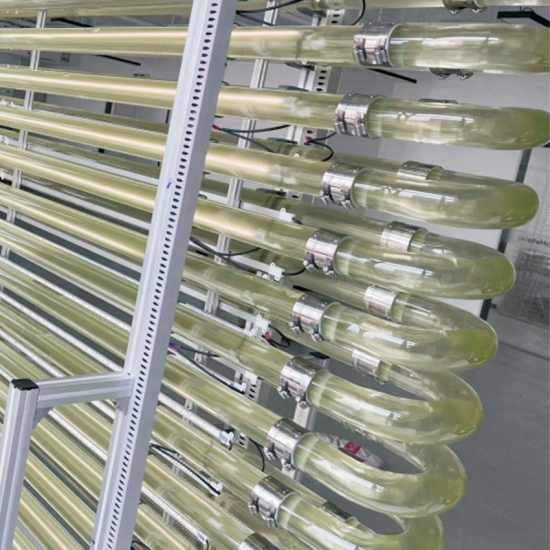

Ollital GY-23GS-1000L — materiał 3 z karty producenta (550×550).

Ustalenia o kontrolerach Ollital

Materiały producenta używają starszych oznaczeń OLT-100, OLT-500 i OLT-7000 oraz nowszych BIOTECH-7000, 8000, 9000 i 3000. OLT-7000 jest opisany jako kontroler z PLC i ekranem dotykowym, który zapisuje historię oraz realizuje wieloetapowe profile procesu.

Karta OLT-7000 opisuje co najmniej dziesięć odcinków czasowych dla pH, antypiany, obrotów, temperatury i feedu. Dla pH publikuje trendy oraz sumy kwasu i zasady, dla antypiany historię, alarmy i sumę dawki, a dla feedu historię oraz ilość skumulowaną.

Tabela BIOTECH podaje dla modelu 7000 sterownik PLC, ekran 10,1 cala z portami klawiatury, myszy i drukarki oraz retencję 5000 godzin. Wspólne funkcje rodziny obejmują trendy, historię, formularze danych, alarmy, zapis partii i dostęp chroniony hasłem. BIOTECH-FCS jest systemem nadrzędnym łączonym przez LAN; wybrane serie deklarują również zdalne sterowanie z telefonu.

W fotobioreaktorach GY-23 producent opisuje lokalne sterowanie PLC i ekran dotykowy. Dla GY-23GS-400L wymienia zapis wskaźników oraz sterowanie czasem, natężeniem i barwą oświetlenia LED.
