Ollital GY-23GS-1500L

Streszczenie operacyjne

Ollital GY-23GS-1500L jest zamkniętym rurowym fotobioreaktorem o całkowitej pojemności 1500 l. Układ ma około 13 × 1,5 × 2,5 m, rury o średnicy zewnętrznej 60 lub 85 mm, zbiornik PE, aluminiową ramę i uchwyty PVC. Materiał rur opisano niejednoznacznie jako szkło wysokoborokrzemowe lub PMMA.

Obieg zapewnia pompa 380 V, 2,2 kW, 5–10 t/h z falownikiem. Pełnospektralne LED DC 24 V pracują w deklarowanym zakresie 0–13 000 lx, ze sterowaniem czasem, intensywnością i barwą. Moc systemu podano referencyjnie jako 2,5–5 kW.

PLC, panel dotykowy, rejestracja, dodatkowe sensory i termostatowanie 20–40°C są opcjonalne.

Tożsamość i odrębność

Item No. i Model Number wskazują GY-23GS-1500L, z dopiskiem „or customize”.

Jest dłuższy o około 4 m, dopuszcza PMMA jako materiał rur i obejmuje o połowę większą objętość. Ta sama pompa oraz przepływ oznaczają dłuższy nominalny czas wymiany objętości i inne ryzyko sedymentacji.

Numer seryjny, dokumentacja zamówienia i rysunek powykonawczy są nadrzędne wobec karty WWW.

Konstrukcja i materiały

Karta wymienia dwa alternatywne materiały rur: szkło borokrzemowe albo PMMA.

Rama ma 13 m długości i jest instalowana na wypoziomowanym, zakotwionym podłożu. Napełnione medium waży około 1,5 tony, bez masy konstrukcji.

Rur nie traktuje się jako ciśnieniowych bez potwierdzonego limitu.

Hydraulika

Dla medium wodnego odpowiada to orientacyjnie 5–10 m³/h. Nominalna objętość 1500 l przechodziłaby przez pompę co około 9–18 minut.

Oświetlenie LED

LED full spectrum pracują przy 24 V DC, 0–13 000 lx.

Temperatura

Opcjonalny agregat utrzymuje 20–40°C. Dokładność detekcji podano jako ±0,3°C, bez wskazania sensora.

Źródła ciepła to pompa, LED, otoczenie i promieniowanie.

pH i inne pomiary

pH ma zakres 1–14, dokładność ±0,03. Sensor modules są opcją.

Czyszczenie

Kula napędzana pompą czyści szkło i rurociągi.

PLC i HMI

PLC, touchscreen i zapis wskaźników są opcjonalne. Wariant bazowy ma rozproszone sterowniki LED/VFD. Wariant zintegrowany centralizuje sekwencje, alarmy i dane.

Firmware, software i storage

Każdy artefakt otrzymuje SHA-256, numer wersji i datę źródła.

Zasilanie

Karta podaje 220/240/380 V 50/60 Hz; pompa cieczy używa 380 V, powietrze 220 V, a LED 24 V DC.

Sieć, porty i protokoły

Oględziny zaczynają się od portów i topologii.

Konta i ślad audytowy

Chronione są zmiany VFD, LED, pH/CO2, temperatury, czyszczenia i limitów.

Cena

Publiczna oferta Algae Living dla nowego Tubular Photobioreactor 1500L wynosi 285 000 MYR. Obejmuje rury 60 mm, dwa bloki po około 500 l, zbiornik 500 l, 143 LED, PLC, ekran cyfrowy, pH/T, pompę i kulę czyszczącą. Moc wynosi 8 kW, a gabaryty 8,2 × 2,2 × 2,5 m.

Dodatkowym, słabszym punktem odniesienia jest zestaw ofert rurowych fotobioreaktorów do mikroalg w Alibaba, gdzie obserwowano 14 000–16 000 USD. Dla skali 1500 l mocniejszym dowodem pozostaje oferta Algae Living.

GY-23GS-1500L ma inne gabaryty 13 × 1,5 × 2,5 m, alternatywne rury 60/85 mm i moc 2,5–5 kW.

Podana cena obejmuje rury i ramę; kompletny zestaw zawiera ponadto pompy, VFD, LED, PLC, sondy i projekt integracyjny.

Migawka ewidencyjna tej karty

Zakres sprzętowy i programowy już przypisany do modelu

• Hardware: GY-23GS-1500L lub wykonanie niestandardowe
• Hardware: pojemność całkowita 1500 L
• Hardware: rury ze szkła wysokoborokrzemowego lub PMMA Ø60/85 mm
• Hardware: zbiornik PE
• Hardware: rama aluminiowa i uchwyty PVC
• Hardware: wymiary około 13 × 1,5 × 2,5 m
• Hardware: LED full spectrum DC 24 V, 0–13 000 lx
• Hardware: pompa powietrza AC 220 V, 100 L/min — obowiązkowa
• Hardware: pompa cieczy 380 V, 2,2 kW, 5–10 t/h
• Hardware: system 380 V, 2,5–5 kW referencyjnie
• Hardware: VFD
• Hardware: PLC, touchscreen, termostat i sensory jako opcje
• Software/tryb: sterowanie czasem, intensywnością i barwą LED — wersja nieopublikowana
• Software/tryb: VFD — producent i firmware nieujawnione
• Software/tryb: opcjonalny PLC/HMI i rejestracja wskaźników — platforma oraz wersja nieujawnione
• Software/tryb: brak publicznych firmware, narzędzi, backupu, restore i mapy protokołów

Fotografie stanowiska, mechaniki i sterowania

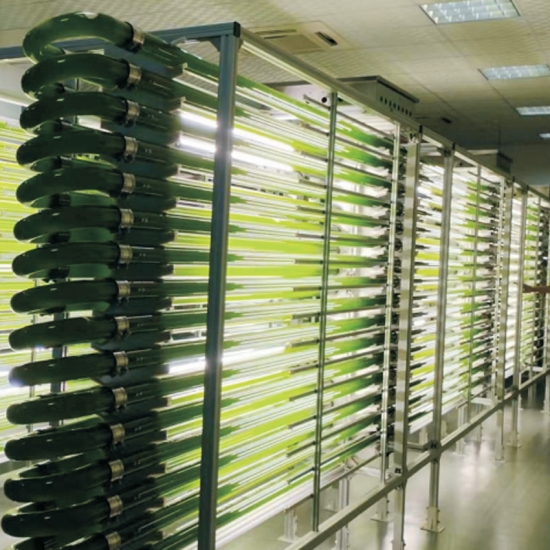

Ollital GY-23GS-1500L — materiał 1 z karty producenta (550×550).

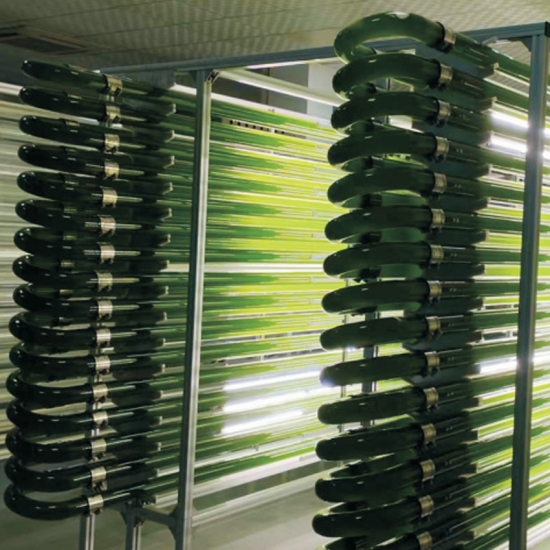

Ollital GY-23GS-1500L — materiał 2 z karty producenta (550×550).

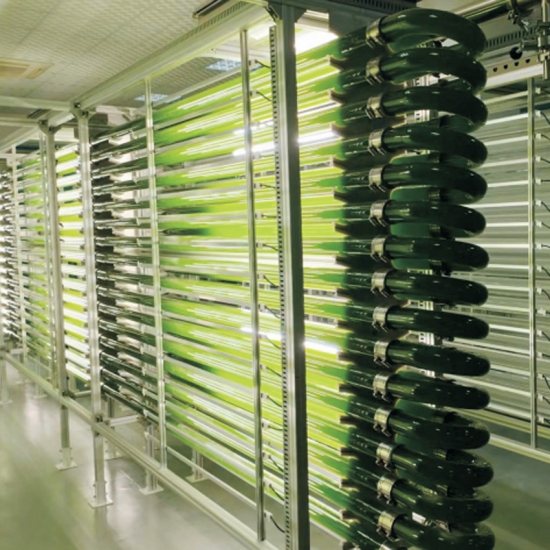

Ollital GY-23GS-1500L — materiał 3 z karty producenta (550×550).

Ustalenia o kontrolerach Ollital

Materiały producenta używają starszych oznaczeń OLT-100, OLT-500 i OLT-7000 oraz nowszych BIOTECH-7000, 8000, 9000 i 3000. OLT-7000 jest opisany jako kontroler z PLC i ekranem dotykowym, który zapisuje historię oraz realizuje wieloetapowe profile procesu.

Karta OLT-7000 opisuje co najmniej dziesięć odcinków czasowych dla pH, antypiany, obrotów, temperatury i feedu. Dla pH publikuje trendy oraz sumy kwasu i zasady, dla antypiany historię, alarmy i sumę dawki, a dla feedu historię oraz ilość skumulowaną.

Tabela BIOTECH podaje dla modelu 7000 sterownik PLC, ekran 10,1 cala z portami klawiatury, myszy i drukarki oraz retencję 5000 godzin. Wspólne funkcje rodziny obejmują trendy, historię, formularze danych, alarmy, zapis partii i dostęp chroniony hasłem. BIOTECH-FCS jest systemem nadrzędnym łączonym przez LAN; wybrane serie deklarują również zdalne sterowanie z telefonu.

W fotobioreaktorach GY-23 producent opisuje lokalne sterowanie PLC i ekran dotykowy. Dla GY-23GS-400L wymienia zapis wskaźników oraz sterowanie czasem, natężeniem i barwą oświetlenia LED.
