Ollital GY-23WXGS-3L

Charakterystyka

Ollital GY-23WXGS-3L jest stołowym rurowym fotobioreaktorem do hodowli mikroalg, bakterii fotosyntetyzujących i komórek roślinnych. Oficjalna karta konsekwentnie wskazuje symbol GY-23WXGS-3L, dopuszcza wykonanie niestandardowe i podaje całkowitą pojemność do 3 l. Jest to najmniejszy wariant rurowej rodziny Ollital opisanej w katalogu.

Źródło: Ollital — oficjalna karta GY-23WXGS-3L.

Rury mają średnicę zewnętrzną 32 mm, a konstrukcja wykorzystuje aluminiowy wspornik i obejmy PVC. Wymiary zestawu to około 0,7 × 0,25 × 0,42 m. Obieg zapewnia pompa AC 220 V o deklarowanym przepływie 70 l/h, a obowiązkowa pompa powietrza AC 220 V — 20 l/min.

Pełnospektralne LED pracują przy 24 V DC, z deklarowanym zakresem 0–13 000 lx. Opis rodziny mówi o sterowaniu czasem, intensywnością i barwą, opcjonalnej temperaturze 20–40°C, czyszczeniu kulą napędzaną obiegiem oraz możliwości panelu dotykowego, PLC i rejestracji. Tabela 3L wymienia; tylko „inne moduły sensorów” jako opcje.

Zastosowania i ograniczenia

Producent wymienia badania, rozwój i produkcję z użyciem organizmów fotosyntetyzujących, w tym algi, dodatki żywnościowe, farmaceutyki, kosmetyki, biopaliwa, oczyszczanie wody i remediację.

Kompaktowy format ułatwia przenoszenie; nie eliminuje zagrożeń związanych z CO2, energią elektryczną, wyciekiem i integralnością danych.

Skala i hydrodynamika

Dzieląc nominalne 3 l przez ten przepływ, otrzymuje się teoretyczny obrót objętości co około 2,6 minuty. To tylko rachunek orientacyjny: nie uwzględnia strat, krzywej pompy, lepkości, wysokości podnoszenia ani realnej objętości roboczej.

Rury, zbiornik i rama

Rury PMMA o średnicy zewnętrznej 32 mm i zbiornik PMMA tworzą optyczną oraz hydrauliczną część systemu.

Opis rodziny deklaruje konstrukcję rozbieralną oraz ochronę przed wyciekiem.

Oświetlenie LED

Źródło pełnospektralne jest zasilane napięciem 24 V DC i ma deklarowany zakres 0–13 000 lx.

Sterownik LED jest elementem cyfrowej automatyki niezależnie od obecności PLC.

Temperatura

Opis rodziny przewiduje opcjonalny system stałej temperatury z chłodzeniem i zakresem 20–40°C.

pH i sensory opcjonalne

Zakres pH określono jako 1–14, a dokładność detekcji jako ±0,03.

Czyszczenie i dekontaminacja

Producent opisuje kulę czyszczącą napędzaną pompą po ścianach i rurach.

Architektura sterowania

Karta rodziny mówi o panelu dotykowym, PLC i rejestracji wskaźników; tabela 3L wymienia tylko opcjonalne dodatkowe sensory. Materiały opisują dwa wykonania: rozproszone regulatory pompy, LED i temperatury oraz system zintegrowany z PLC/HMI.

Nie znamy portów, protokołów, topologii, adresów, haseł ani sposobu zdalnego serwisu.

Szczególnie istotne są komenda pompy i feedback, światło zadane i rzeczywiste, pH/CO2, temperatura oraz wykrycie wycieku.

Cena i porównania

Bezpośrednim porównaniem pojemności jest oferta nowego 3L Glass Photobioreactor with Fine-Bubble CO2 Sparger za 7 000–8 000 USD, MOQ 1, obserwowana w agregacie Alibaba.

Drugim punktem jest Synoxis NANO 3L, którego cena startowa wynosi 9700 EUR. Oferta wymienia pH, temperaturę, regulację światła, dozowanie cieczy, mieszanie, ekran, rejestrację, zdalny monitoring i alerty e-mail. Jest to funkcjonalnie rozbudowany system o tej samej objętości; innej konstrukcji.

Szerszym porównaniem jest LABOAO LBR-GCL o objętości 3,6 l, PLC i oświetleniu, oferowany jako nowy za 45 000 USD w Machinio.

Roboczy segment dla kompletnego laboratoryjnego PBR około 3 l wynosi zatem około 7–45 tys. USD, przy czym najbardziej zbliżone podstawowe porównania skupiają się w pobliżu 7–10 tys.

Ocena źródeł

Wysoką pewność mają symbol, pojemność do 3 l, PMMA, średnica 32 mm, gabaryty, pompy 70 l/h i 20 l/min, LED 24 V oraz parametry pH z oficjalnej tabeli. Średnią pewność mają funkcje opisane dla całej rodziny, zwłaszcza PLC/HMI, VFD, czyszczenie i temperatura.

Migawka ewidencyjna tej karty

Zakres sprzętowy i programowy już przypisany do modelu

• Hardware: GY-23WXGS-3L lub wykonanie niestandardowe
• Hardware: pojemność całkowita do 3 L; robocza nieujawniona
• Hardware: rury PMMA o średnicy zewnętrznej 32 mm
• Hardware: zbiornik PMMA
• Hardware: aluminiowa rama i obejmy PVC
• Hardware: wymiary około 0,7 × 0,25 × 0,42 m
• Hardware: pełnospektralne LED DC 24 V, 0–13 000 lx
• Hardware: obowiązkowa pompa powietrza AC 220 V, 20 L/min
• Hardware: pompa cieczy AC 220 V, 70 L/h
• Hardware: zasilanie 220 V i moc 200–1000 W według tabeli
• Hardware: deklarowane pH 1–14, pH ±0,03 i temperatura ±0,3°C
• Hardware: opcjonalne sensory; PLC/HMI, czyszczenie i chłodzenie opisane dla rodziny wymagają potwierdzenia
• Software/tryb: sterowanie czasem, intensywnością i barwą LED — wersja nieopublikowana
• Software/tryb: sterowanie pompy — platforma i firmware nieujawnione
• Software/tryb: możliwy PLC/HMI oraz zapis wskaźników — dokładna opcja 3L niepotwierdzona
• Software/tryb: brak publicznych firmware, pakietów, projektu, backupu, restore i mapy protokołów

Fotografie stanowiska, mechaniki i sterowania

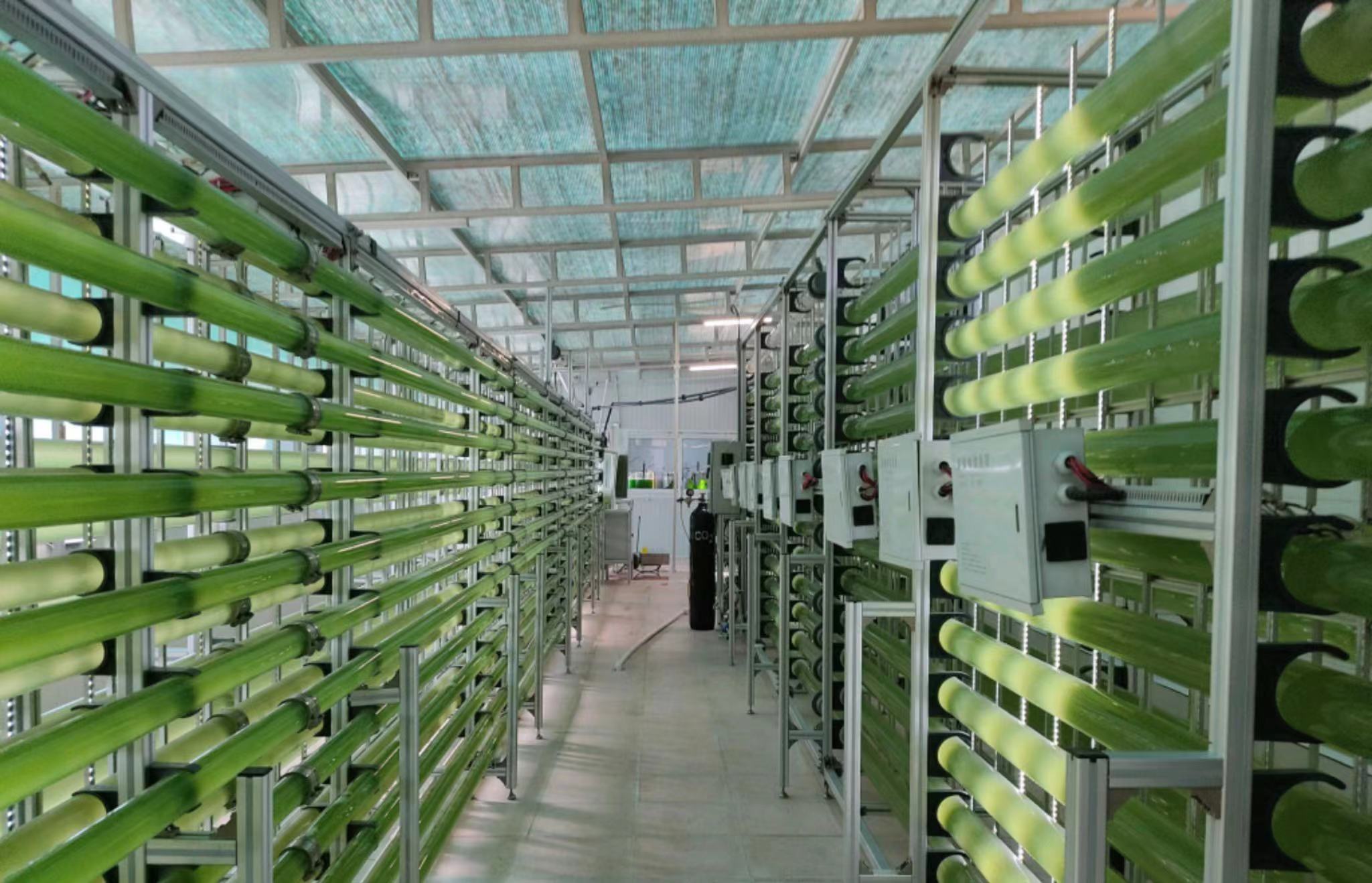

Ollital GY-23WXGS-3L — materiał 1 z karty producenta (2049×1318).

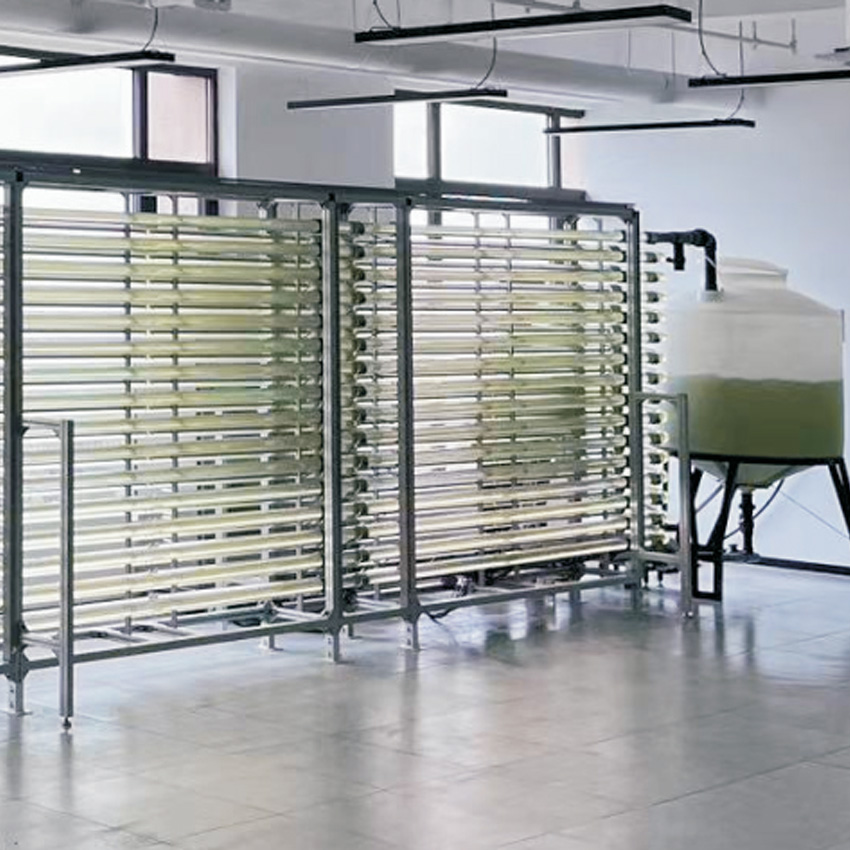

Ollital GY-23WXGS-3L — materiał 2 z karty producenta (850×850).

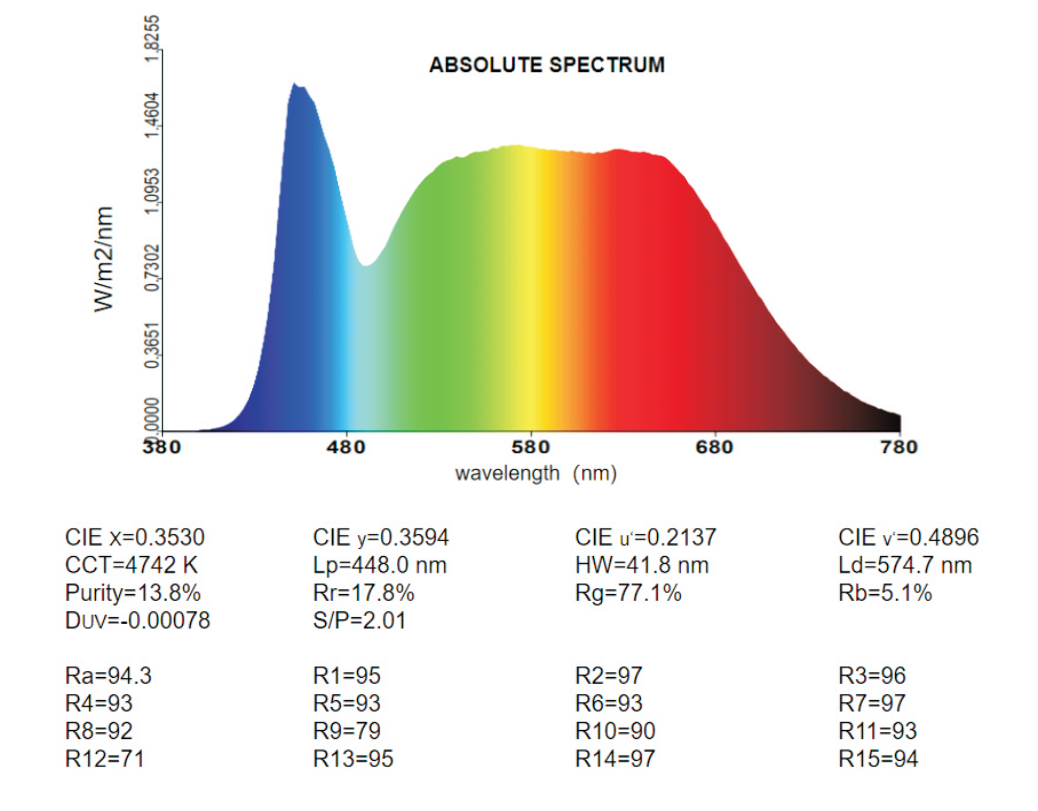

Ollital GY-23WXGS-3L — materiał 3 z karty producenta (1038×811).

Ustalenia o kontrolerach Ollital

Materiały producenta używają starszych oznaczeń OLT-100, OLT-500 i OLT-7000 oraz nowszych BIOTECH-7000, 8000, 9000 i 3000. OLT-7000 jest opisany jako kontroler z PLC i ekranem dotykowym, który zapisuje historię oraz realizuje wieloetapowe profile procesu.

Karta OLT-7000 opisuje co najmniej dziesięć odcinków czasowych dla pH, antypiany, obrotów, temperatury i feedu. Dla pH publikuje trendy oraz sumy kwasu i zasady, dla antypiany historię, alarmy i sumę dawki, a dla feedu historię oraz ilość skumulowaną.

Tabela BIOTECH podaje dla modelu 7000 sterownik PLC, ekran 10,1 cala z portami klawiatury, myszy i drukarki oraz retencję 5000 godzin. Wspólne funkcje rodziny obejmują trendy, historię, formularze danych, alarmy, zapis partii i dostęp chroniony hasłem. BIOTECH-FCS jest systemem nadrzędnym łączonym przez LAN; wybrane serie deklarują również zdalne sterowanie z telefonu.

W fotobioreaktorach GY-23 producent opisuje lokalne sterowanie PLC i ekran dotykowy. Dla GY-23GS-400L wymienia zapis wskaźników oraz sterowanie czasem, natężeniem i barwą oświetlenia LED.
