Ollital GY-23GS-200L

Streszczenie operacyjne

GY-23GS-200L jest zamkniętym rurowym fotobioreaktorem o całkowitej pojemności co najmniej 200 l, przeznaczonym do hodowli alg, bakterii fotosyntetyzujących lub komórek roślinnych. Medium krąży w rurach ze szkła wysokoborokrzemowego o średnicy zewnętrznej 60 mm, połączonych ze zbiornikiem PMMA. Instalacja zajmuje około 5 × 1,5 × 2,5 m.

System łączy trzy niezależne warstwy automatyki: oświetlenie LED DC 24 V z regulacją czasu, natężenia i barwy; obieg cieczy z pompą 1,5 kW i falownikiem; oraz opcjonalny PLC z panelem dotykowym, rejestracją pomiarów i modułami czujników. Termostatowanie 20–40°C jest opcjonalne.

W wariancie bazowym sterownik LED i VFD regulują energię świetlną oraz hydrodynamikę. Konfiguracja z PLC/HMI dodaje centralną automatykę procesową.

Tożsamość i pochodzenie konstrukcji

Oficjalna karta Ollital podaje zarówno Item No., jak i Model Number GY-23GS-200L; dopuszcza wykonanie niestandardowe. Ten sam dokładny symbol, podobne funkcje i fotografię publikuje Shanghai Guangyu Biotechnology / Leadingtec. Strona Guangyu mówi, że model służy przede wszystkim do trzeciego etapu namnażania oraz produkcji na większą skalę.

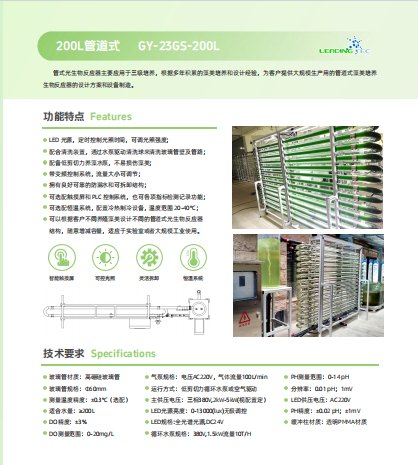

Źródło: karta dokładnego modelu Shanghai Guangyu/Leadingtec. Fotografia nie pokazuje dostawy z logo Ollital; relacja OEM między markami wymaga odrębnej weryfikacji.

• markę na tabliczce całego systemu; - producenta ramy, rur i zbiornika; - producenta pompy cieczy i powietrza; - producenta VFD, LED driverów, PLC i HMI; - integratora szafy oraz autora programu; - podmiot dostarczający kopie, hasła i serwis.

Skala, geometria i materiały

Korpus rurowy wykorzystuje szkło wysokoborokrzemowe o średnicy zewnętrznej 60 mm. Deklarowane gabaryty to około 5 m długości, 1,5 m szerokości i 2,5 m wysokości.

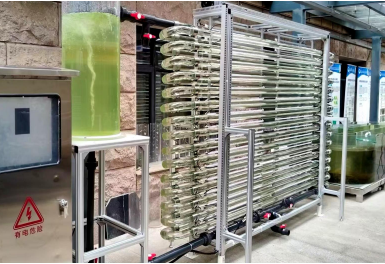

Źródło: karta dokładnego modelu Shanghai Guangyu/Leadingtec. Fotografia nie pokazuje dostawy z logo Ollital; relacja OEM między markami wymaga odrębnej weryfikacji.

Wymiary i materiał wpływają na ocenę fizyczną:

Hydraulika i obieg kultury

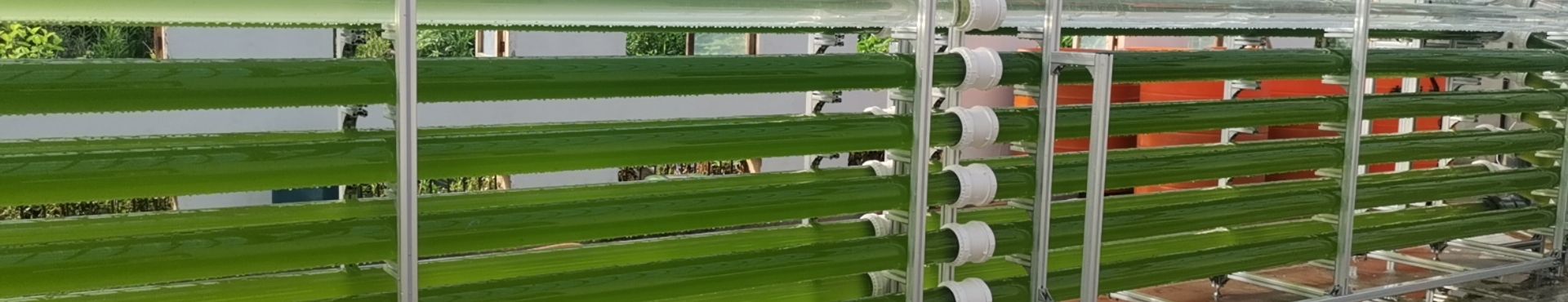

Źródło: obraz nagłówkowy dokładnej karty GY-23GS-200L Shanghai Guangyu/Leadingtec. Fotografia nie pokazuje dostawy z logo Ollital; relacja OEM między markami wymaga odrębnej weryfikacji.

• producenta i dokładny model pompy; - moc, prąd, obroty i kierunek; - model falownika i wersję firmware; - minimalną bezpieczną częstotliwość; - rzeczywisty przepływ przy kilku punktach pracy; - stan po utracie sterowania i restarcie; - zabezpieczenie przed suchobiegiem, przeciążeniem i zamkniętym zaworem.

Oświetlenie LED

Źródło pełnospektralne pracuje przy DC 24 V, a natężenie jest deklarowane w zakresie 0–13 000 lx. Producent wymienia kontrolę czasu świecenia, intensywności i zmiany koloru.

Czyszczenie rur

Producent opisuje czyszczenie ścian szkła i przewodów przy użyciu kuli napędzanej przez pompę. Jest to funkcja procesowo istotna, nie tylko akcesorium: biofilm i osad obniżają transmisję światła, zwiększają opory i zmieniają pomiary.

Temperatura

Opcjonalny układ stałotemperaturowy z urządzeniem grzewczo-chłodzącym ma zakres nastawy 20–40°C. Dokładność detekcji temperatury wynosi ±0,3°C. Karta nie mówi, czy dokładność dotyczy czujnika, wskazania czy całej regulacji.

pH i moduły pomiarowe

Zakres pomiaru pH wynosi 1–14, a deklarowana dokładność ±0,03.

PLC i panel dotykowy są opcjonalne

Karta mówi, że można zapewnić touch screen i PLC oraz funkcję testowania/rejestracji wskaźników. W tabeli końcowej ponownie wymienia je jako opcjonalne.

Firmware, software i storage

• program PLC i komentarze symboliczne; - projekt HMI, użytkowników oraz alarmy; - parametry VFD i autotuningu silnika; - harmonogramy oraz profile LED; - skalowania pH, temperatury i innych sensorów; - receptury czyszczenia i temperatury; - historię, format eksportu i zegar; - konfigurację sieci oraz zdalnego serwisu.

Logowanie i integralność danych

W fotobioreaktorze te zmienne są podstawowe, a nie pomocnicze.

Cena

Dla kompletnego GY-23GS-200L z rurami, zbiornikiem, pompami, VFD i LED roboczy segment to 15–30 tys. USD. Dolna część odpowiada obserwowanym ofertom podstawowych PBR; górna uwzględnia PLC/HMI, czujniki, termostat, szafę, transport i uruchomienie.

Migawka ewidencyjna tej karty

Zakres sprzętowy i programowy już przypisany do modelu

• Hardware: GY-23GS-200L lub wykonanie niestandardowe
• Hardware: pojemność całkowita ≥200 L
• Hardware: rury ze szkła wysokoborokrzemowego Ø60 mm
• Hardware: zbiornik PMMA
• Hardware: rama aluminiowa i uchwyty PVC
• Hardware: wymiary około 5 × 1,5 × 2,5 m
• Hardware: LED full spectrum DC 24 V, 0–13 000 lx
• Hardware: pompa powietrza AC 220 V, 100 L/min — obowiązkowa
• Hardware: pompa cieczy 380 V, 1,5 kW, 5–10 t/h
• Hardware: VFD do regulacji przepływu
• Hardware: PLC, touchscreen, chłodzenie i czujniki jako opcje
• Software/tryb: sterowanie czasem, natężeniem i barwą LED — numer wersji nieopublikowany
• Software/tryb: falownik/VFD — producent i firmware nieujawnione
• Software/tryb: opcjonalny projekt PLC/HMI i rejestracja wskaźników — platforma oraz wersja nieujawnione
• Software/tryb: brak publicznych plików firmware, narzędzi, instrukcji backupu i mapy protokołów

Fotografie stanowiska, mechaniki i sterowania

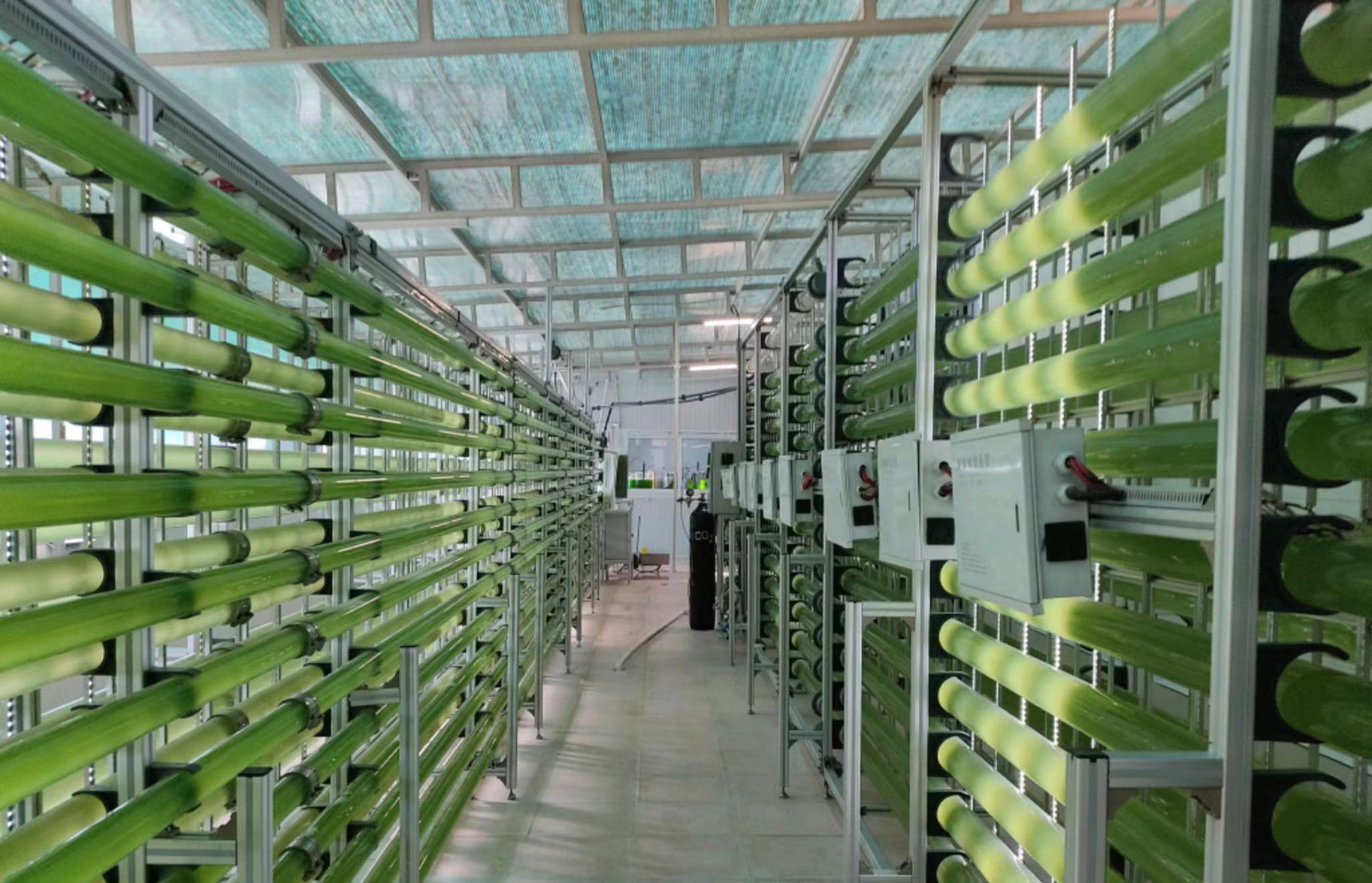

Ollital GY-23GS-200L — materiał 1 z karty producenta (2049×1318).

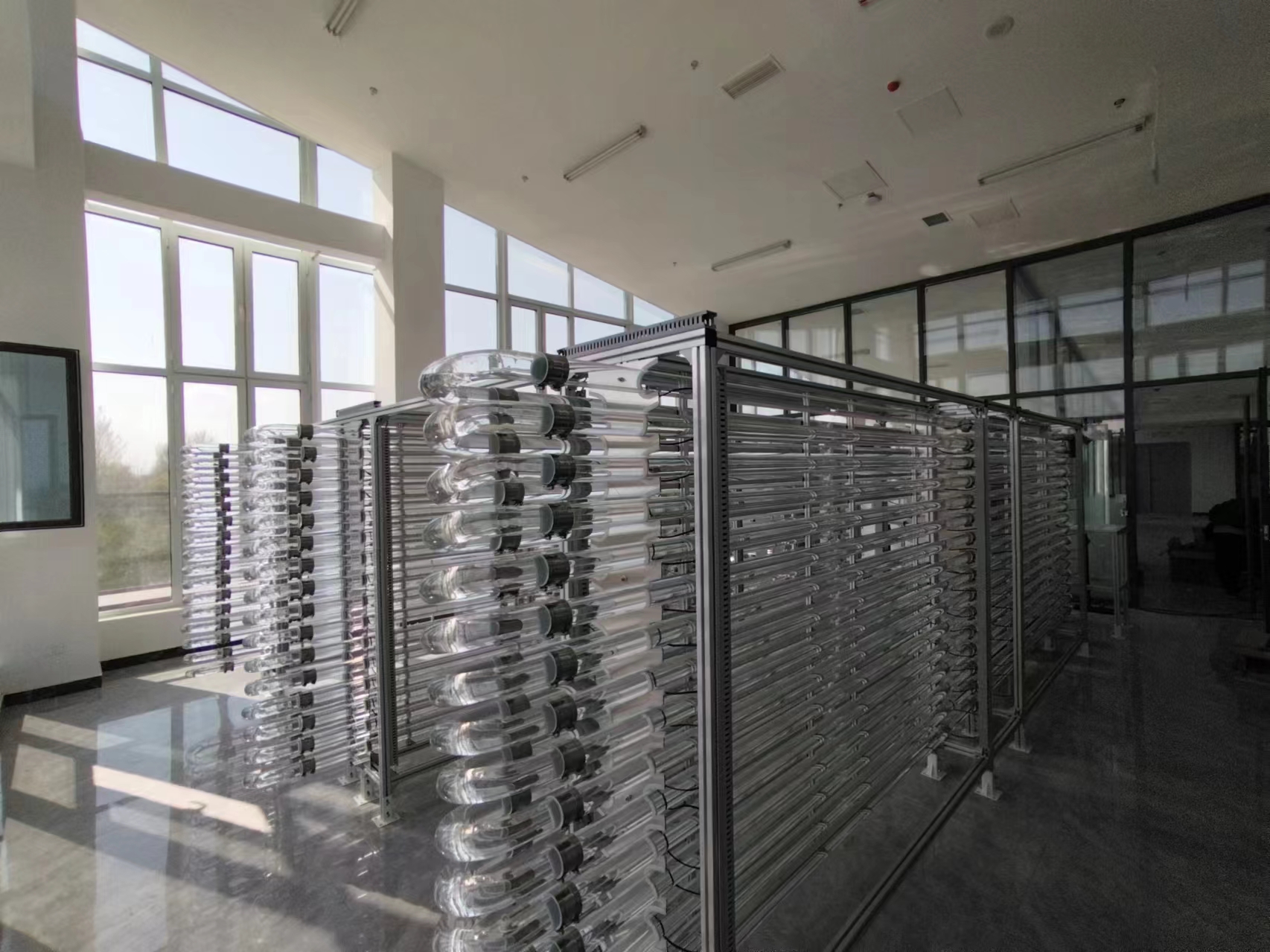

Ollital GY-23GS-200L — materiał 2 z karty producenta (1706×1279).

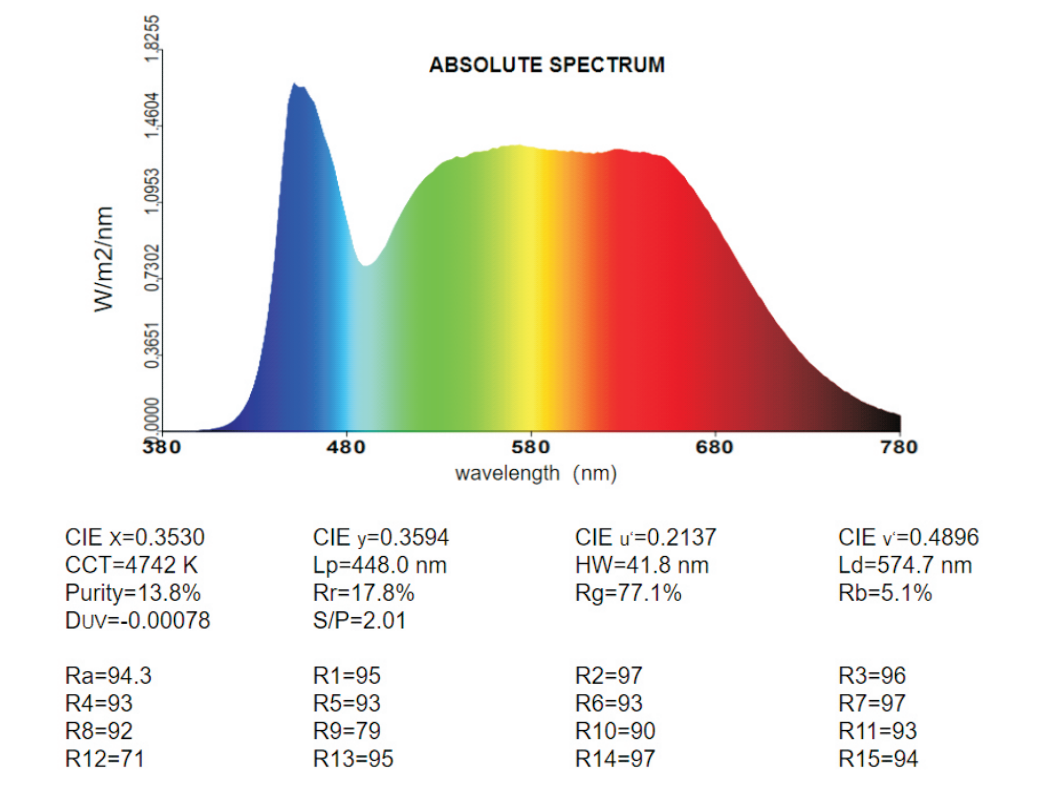

Ollital GY-23GS-200L — materiał 3 z karty producenta (1038×811).

Ustalenia o kontrolerach Ollital

Materiały producenta używają starszych oznaczeń OLT-100, OLT-500 i OLT-7000 oraz nowszych BIOTECH-7000, 8000, 9000 i 3000. OLT-7000 jest opisany jako kontroler z PLC i ekranem dotykowym, który zapisuje historię oraz realizuje wieloetapowe profile procesu.

Karta OLT-7000 opisuje co najmniej dziesięć odcinków czasowych dla pH, antypiany, obrotów, temperatury i feedu. Dla pH publikuje trendy oraz sumy kwasu i zasady, dla antypiany historię, alarmy i sumę dawki, a dla feedu historię oraz ilość skumulowaną.

Tabela BIOTECH podaje dla modelu 7000 sterownik PLC, ekran 10,1 cala z portami klawiatury, myszy i drukarki oraz retencję 5000 godzin. Wspólne funkcje rodziny obejmują trendy, historię, formularze danych, alarmy, zapis partii i dostęp chroniony hasłem. BIOTECH-FCS jest systemem nadrzędnym łączonym przez LAN; wybrane serie deklarują również zdalne sterowanie z telefonu.

W fotobioreaktorach GY-23 producent opisuje lokalne sterowanie PLC i ekran dotykowy. Dla GY-23GS-400L wymienia zapis wskaźników oraz sterowanie czasem, natężeniem i barwą oświetlenia LED.
