- Producent urządzenia / marka
- Pierre Guérin
- Grupa katalogowa
- Pierre Guérin
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- BIOPRO Lab & Pilot Series
- Typ rekordu
- stalowa rodzina laboratoryjnych i pilotowych fermentorów SIP z PLC oraz SCADA
- SKU / numer katalogowy
- F01 / F02 / F03 / F04 / F05 / F06 / F07 / F08; wykonanie S albo G
- Skala
- 5–300 L roboczo; 17–400 L całkowicie; kody F01–F08
- Architektura sterowania
- C7 — PLC z warstwą SCADA
- Segment
- P4 — pilotowy
- Ryzyko rebrandingu
- niskie — BIOPRO Lab & Pilot Series jest jawnie dokumentowaną rodziną Pierre Guérin; historyczne powiązania Biolafitte/DCI oraz zewnętrzne platformy SCADA są transparentne i nie wskazują ukrytego przemianowania kompletnego systemu.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — BIOPRO Lab & Pilot Series obejmuje wiele skal i wariantów mechanicznych/automatyki, a publiczne źródła nie zamrażają PLC/CPU/HMI/IPC/I/O, firmware, OS, storage, dokładnej wersji NEPTUNE/InTouch/iFix/DeltaV/LabWindows, portów, opcji zdalnych ani pełnego BOM projektu.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- Pierre Guérin BIOPRO EVO Series
Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture
Pierre Guérin UNIFERTEX Universal Fermenter
Pierre Guérin SYMBIOSE Fermenters - Oprogramowanie obsługujące
- NEPTUNE Control SuitePierre Guérin
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| Skala | siedem standardowych zbiorników 10–300 l; typ S do zastosowań ogólnych i typ G do walidowanych zastosowań GLP/GMP |
Proces i naczynie
| Parametr | Wartość |
|---|---|
| Materiał | AISI 316L; wykonanie S lub G |
| Ciśnienie | vessel i jacket maks. 3 barg |
Mieszanie i napęd
| Parametr | Wartość |
|---|---|
| Mieszanie | układ HTPG4 oraz turbina Rushtona dla wysokiego transferu tlenu i ciepła |
Automatyka i sterowanie
| Parametr | Wartość |
|---|---|
| SCADA | LabWindows, iFix, InTouch, WinCC-Flex lub DeltaV — tylko wariant przypisany dokumentacją zamówienia |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs fizyczny | Ethernet |
| Sieć | Ethernet dla zdalnego nadzoru/utrzymania w opisanej rodzinie |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| Oprogramowanie | Neptune; wariant WinCC-Flex, LabWindows, iFix, InTouch lub DeltaV zależny od realizacji |
| Baza danych | SQL dla Audit Trail; producent nie wskazuje publicznie silnika i wersji |
| Eksport | raporty przez Crystal Reports; formaty surowego eksportu wymagają potwierdzenia |
| Aktualizacje | pakiet i ścieżka kwalifikowana wymagają uzyskania od producenta/integratora |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| Uwierzytelnienie | mechanizm zależy od wariantu HMI/SCADA, Windows, SQL i konfiguracji serwisowej |
| CVE | nie przypisywać bez odczytu exact wersji Windows, SCADA, SQL, PLC i bibliotek |
Zgodność i walidacja
| Parametr | Wartość |
|---|---|
| 21 CFR Part 11 | deklarowane funkcje dla Neptune; nie jest automatyczną zgodnością każdej konfiguracji |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Kody | F01–F08 |
| Roboczo/całkowicie | 10/17, 20/30, 30/40, 60/100, 100/150, 150/200, 200/275, 300/400 L |
| Minimum robocze | 5, 8, 12, 24, 40, 60, 80, 120 L |
| Geometria | H:D 2:1, removable flat head, double jacket |
| Proces | batch, fed-batch, continuous |
| Sterowanie | Micro PLC/PLC–PC, NEPTUNE InTouch Advanced/Expert |
| Klasa | C7, P4 |
| Sprzęt i komponent | objętości robocze/całkowite F01–F08: 10/17, 20/30, 30/40, 60/100, 100/150, 150/200, 200/275 i 300/400 L |
| Sprzęt i komponent | minimalne objętości robocze: 5 / 8 / 12 / 24 / 40 / 60 / 80 / 120 L |
| Sprzęt i komponent | AISI 316L, removable flat head, H:D 2:1 i double jacket; vessel oraz jacket do 3 barg |
| Sprzęt i komponent | vessel Ra ≤0,8 µm; piping S Ra ≤1,6 µm; piping G elektropolerowane Ra ≤0,5 µm |
| Sprzęt i komponent | bottom agitation: 2 × HTPG4 + Rushton albo 3 × Rushton; mechanical lub magnetic coupling |
| Sprzęt i komponent | gas sparger i headspace, filtry 0,2 µm; opcjonalna filtracja resterilizable/double oraz heater |
| Sprzęt i komponent | temperatura przez direct steam, electric+jacket pump, steam exchanger+pump albo obieg hot/chilled water |
| Sprzęt i komponent | SIP potwierdzone; CIP devices opcjonalne |
| Sprzęt i komponent | micro-PLC/PLC–PC z przemysłowych komponentów |
| Oprogramowanie lub tryb | NEPTUNE SCADA InTouch Advanced/Expert, kody 60TA/60TE |
| Oprogramowanie lub tryb | bieżąca karta dopuszcza LabWindows, iFix, InTouch lub DeltaV; exact configuration wymaga dokumentów konkretnego skidu |
| Oprogramowanie lub tryb | SQL audit trail/report, role 21 CFR Part 11, trendy i maintenance; Advanced dodaje Strategy, Expert m.in. Calculation/Profile/Offline Data/FlexControl |
| Oprogramowanie lub tryb | Ethernet do nadzoru wielu fermentorów; TeamViewer występuje jako starsza opcja zdalna |
| Oprogramowanie lub tryb | liczba pętli i typ terminala nie są podane w karcie BIOPRO i nie zostały przeniesione z BIOCELL |
| Proces | drożdże, bakterie i grzyby w trybie batch, fed-batch albo ciągłym |
| Moduły Neptune | Trend/Profile, Audit Trail, Off-Line Data, Calculation i Strategy |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Nowy skid BIOPRO 10–300 L z NEPTUNE, SIP, podstawowymi gazami, sensorami i armaturą; G, CIP, analizatory, dokumentacja GMP, SAT i kwalifikacja podnoszą koszt.
- Metoda
- Estymacja na podstawie używanego kompletnego Pierre Guérin 80 L za 33 000 USD oraz używanego INFORS Techfors-S za 54 995 USD
- Pewność
- niska dla ceny, średnia dla segmentu
- Weryfikacja
- 2026-09-04
Źródło / punkt porównawczy: Federal Equipment i porównawcza oferta używanego INFORS Techfors-S.
Zastosowania
Ustalenia pierwszej fazy
Stalowa rodzina fermentorów SIP do drożdży, bakterii, grzybów, mycelium i mikroalg. Datasheet ma osiem kodów F01–F08, mimo że karta WWW mówi o siedmiu standardowych naczyniach; wykonania S i G różnią się poziomem higienicznym i dokumentacyjnym.
Źródła identyfikacji
- Pierre Guérin — oficjalna karta BIOPRO Lab & Pilot
- Pierre Guérin — BIOPRO Data Sheet UK, selection matrix i wymiary
- Pierre Guérin — NEPTUNE SCADA Control Suite V5
- Pierre Guérin — historyczna mapa NEPTUNE i platform sterowania
- TeamViewer Trust Center — oficjalne biuletyny bezpieczeństwa
- Federal Equipment — używany kompletny skid Pierre Guérin 80 L jako analog cenowy
- Pierre Guérin — Neptune Control Suite
- Pierre Guérin — portfolio biotechnologiczne
Ostatnia kontrola rekordu: 2026-09-09.
Publiczny datasheet opisuje osiem rozmiarów F01–F08, objętości nominalnie robocze 10–300 L, wykonania S i G, sterylizację parą oraz warianty automatyki Micro PLC/PLC–PC z NEPTUNE InTouch.
Karta opisuje rodzinę konfigurowaną przy zamówieniu.
Granica rekordu i konflikt siedmiu lub ośmiu naczyń
PDF wyszczególnia F01–F08, czyli osiem konfiguracji. Karta WWW mówi o siedmiu standard vessels. W praktyce źródłem prawdy dla urządzenia są order confirmation, tabliczka, datasheet zatwierdzony dla projektu i rysunki as-built.
W jednym rekordzie pozostają warianty pojemności i wykonania S/G, ponieważ producent przedstawia je jako selection matrix tej samej rodziny.
Wykonanie S i G
Datasheet wskazuje dla vessel Ra ≤0,8 µm. Piping S ma Ra ≤1,6 µm; piping G jest elektropolerowany do Ra ≤0,5 µm.
Jedynym wiarygodnym odwzorowaniem jest zestawienie P&ID, listy zaworów i mapy sygnałów.
Vessel, płaszcz i granice 3 barg
Naczynie ma zdejmowaną płaską głowicę, proporcję H:D 2:1 i podwójny płaszcz. Producent podaje maksymalnie 3 barg dla vessel i jacket.
Mieszanie i konfiguracje wirników
BIOPRO stosuje dolny napęd. Selection matrix wymienia dwa HTPG4 i jedną turbinę Rushtona albo trzy Rushtony.
Dowody obejmują configuration/rating napędu, prąd, feedback rpm, alarmy, rampy, limity i interlocki.
Aeracja, exhaust i kaskada pO2
Filtry 0,2 µm są elementem toru, a opcje obejmują filtrację resterilizable, double filtration i heater.
Sama wartość pO2 jest wynikiem procesu i regulacji, nie bezpośrednim dowodem stanu zaworu.
Termika i utilities
Producent przewiduje kilka metod: direct steam, electric heating z pompą płaszcza, steam exchanger z pompą albo obiegi hot/chilled water.
SIP i opcjonalny CIP
Karta przewiduje opcjonalne CIP devices.
Linie dodatków, próbki i harvest
Datasheet opisuje wiele sterylnych wariantów addition, sample i harvest oraz pompy do alkali, antifoam, nutrient i inoculation.
Micro PLC/PLC–PC i NEPTUNE
Kody 60TA/60TE wskazują NEPTUNE SCADA InTouch Advanced/Expert. Funkcje obejmują role, synoptykę, edycję parametrów/PID, SQL audit trail/report, trendy i maintenance.
Ethernet, TeamViewer i integracja wielu fermentorów
Producent przewiduje zdalny nadzór wielu fermentorów przez Ethernet. Starsza karta wymienia TeamViewer jako opcję.
CISA ICSA-18-200-02 i Access Anywhere
Komunikat CISA ICSA-18-200-02 dotyczy określonych wydań. Access Anywhere jest jednym ze składników analizowanych w karcie.
Stany awaryjne i utrata warstwy nadrzędnej
Utrata PLC jest inną klasą zdarzenia: wpływa na logikę zaworów, pomp, termiki i sekwencji.
Dotyczy to szczególnie pary, chłodzenia, gazów, pressure control i pomp dozujących.
Cena i rynek wtórny
Zakres dotyczy skidu z NEPTUNE, SIP, podstawowymi gazami, sensorami i armaturą. Wykonanie G, CIP, analizatory, dokumentacja GMP, SAT/qualification i duża pojemność podnoszą koszt.
Jawnymi analogami są używany kompletny Pierre Guérin 80 L za 33 000 USD i INFORS Techfors-S za 54 995 USD.
Udokumentowane fakty o sterowaniu Pierre Guérin
Karta opisuje Pierre Guérin BIOPRO Lab & Pilot Series. Udokumentowana skala: 5–300 L roboczo; 17–400 L całkowicie; kody F01–F08. Pierre Guérin opisuje cztery warianty Neptune: WinCC-Flex z micro-PLC i panelem dotykowym, Neptune LAB z micro-PLC, komputerem oraz LabWindows, warianty iFix i InTouch z PLC i PC oraz Neptune DeltaV jako DCS.
Materiały platformy wymieniają moduły Trend/Profile, Audit Trail, Off-Line Data, Calculation i Strategy oraz powiązanie z GAMP 5, 21 CFR Part 11 i ISA-88. Karty BIOCELL, BIOPRO, EVO i PRIMO opisują zdalny nadzór albo utrzymanie przez Ethernet. Neptune jest jawnie przypisany tylko do części produktów; pozostałe instalacje mogą mieć automatykę projektową.
Galeria urządzenia i udokumentowane widoki sterowania

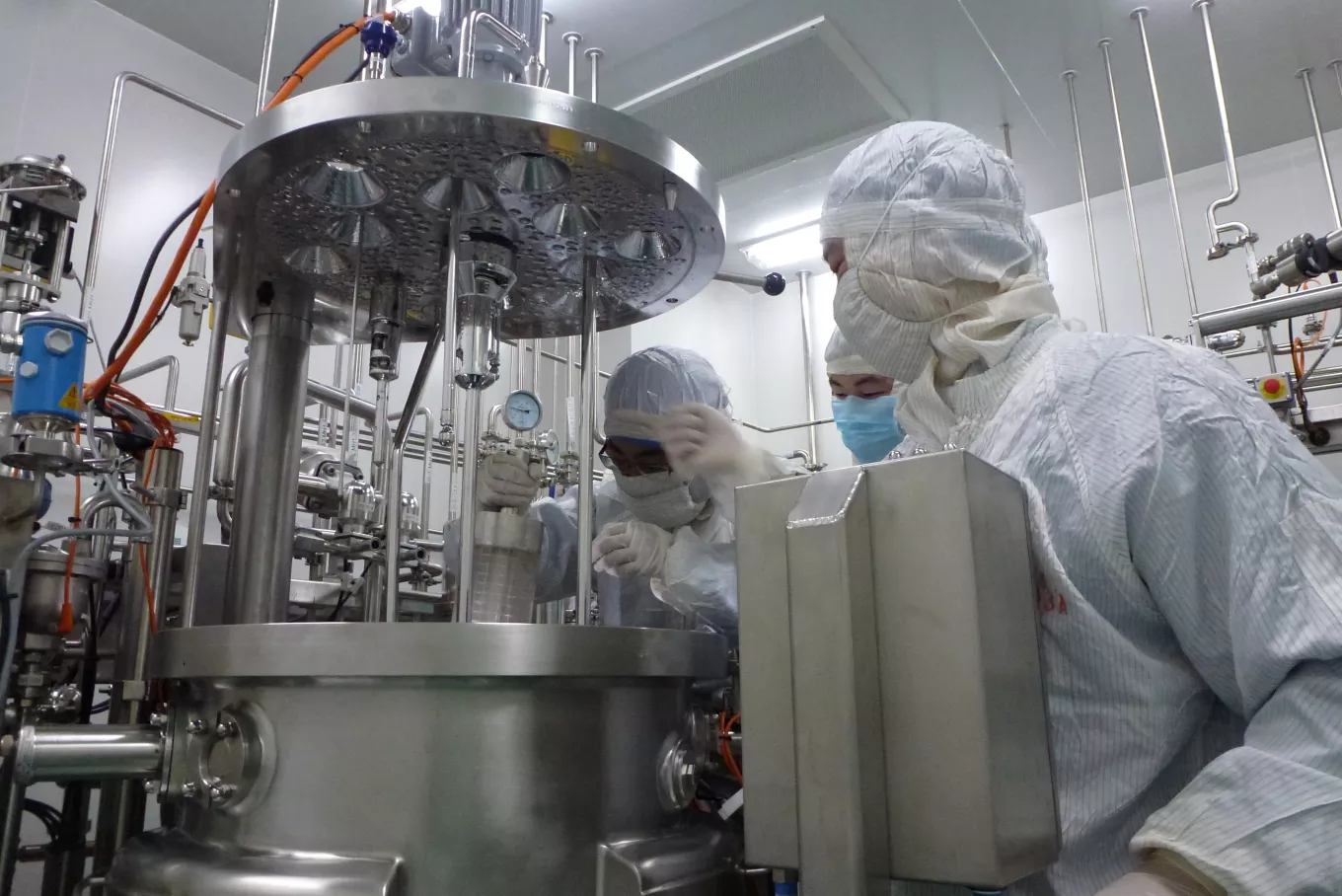

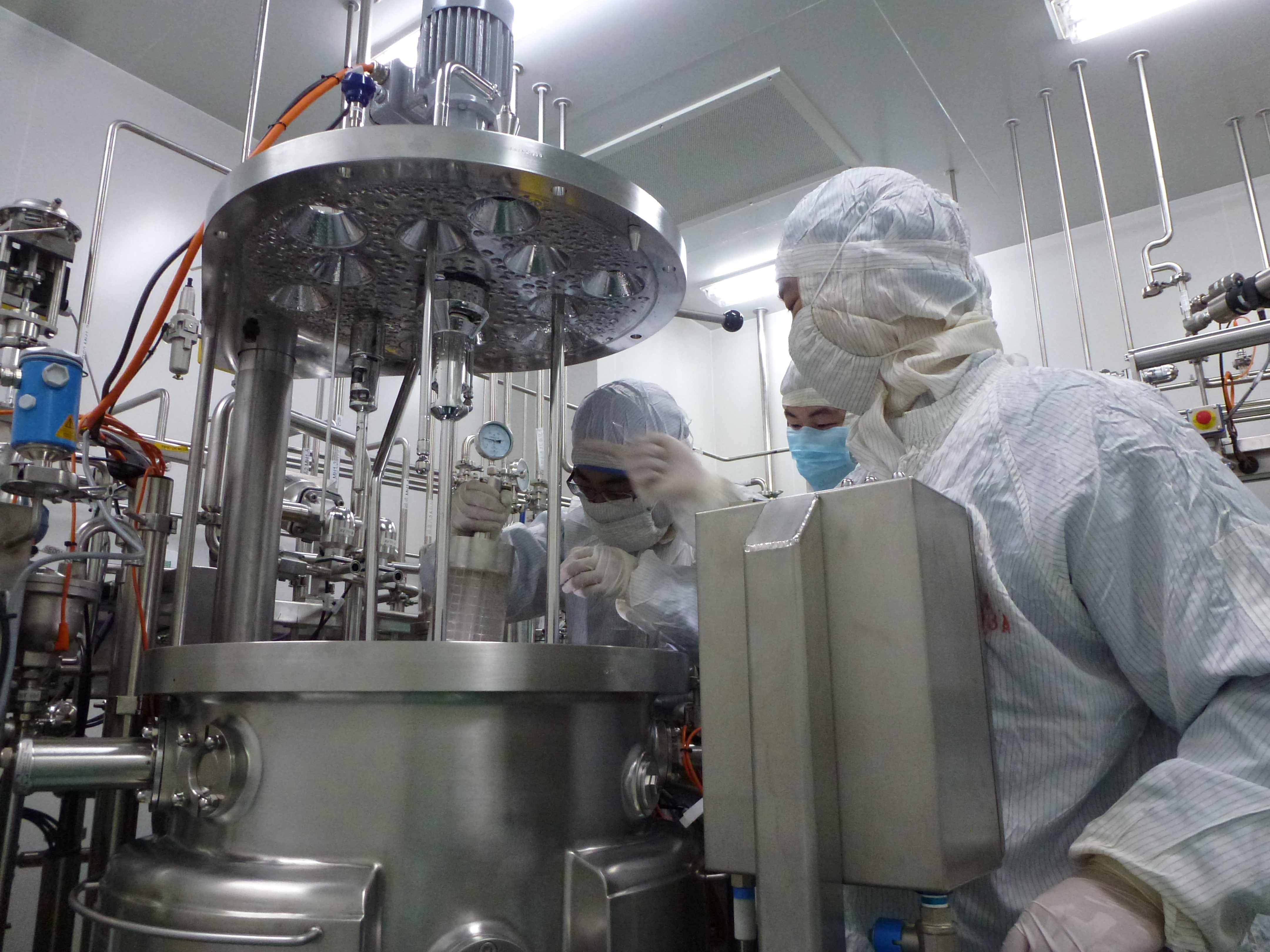

Pierre Guérin BIOPRO Lab & Pilot Series — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.
Pierre Guérin BIOPRO Lab & Pilot Series — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.
Pierre Guérin BIOPRO Lab & Pilot Series — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.

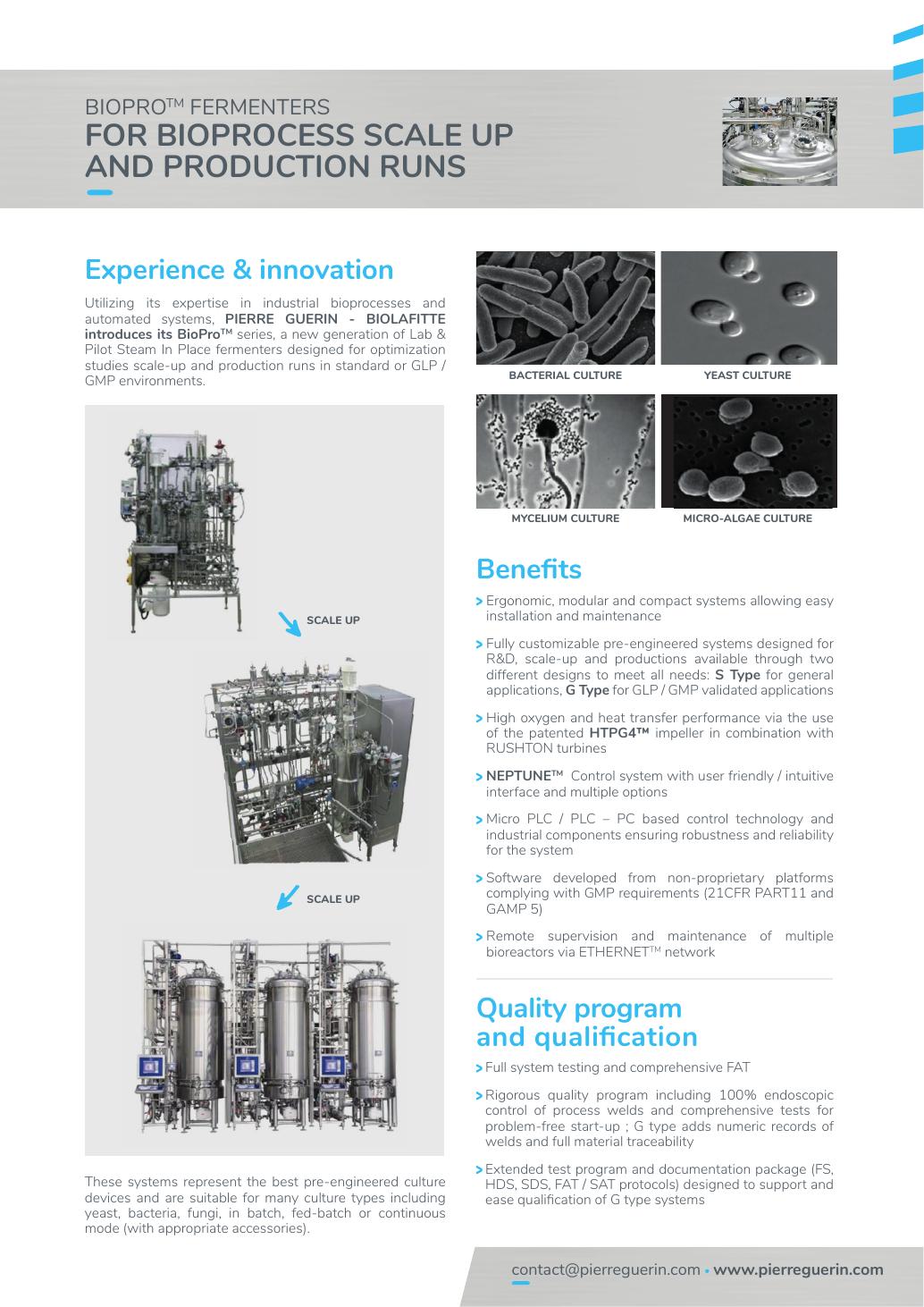

Pierre Guérin BIOPRO Lab & Pilot Series — oficjalna strona karty technicznej lub broszury producenta. Źródło: Pierre Guérin.

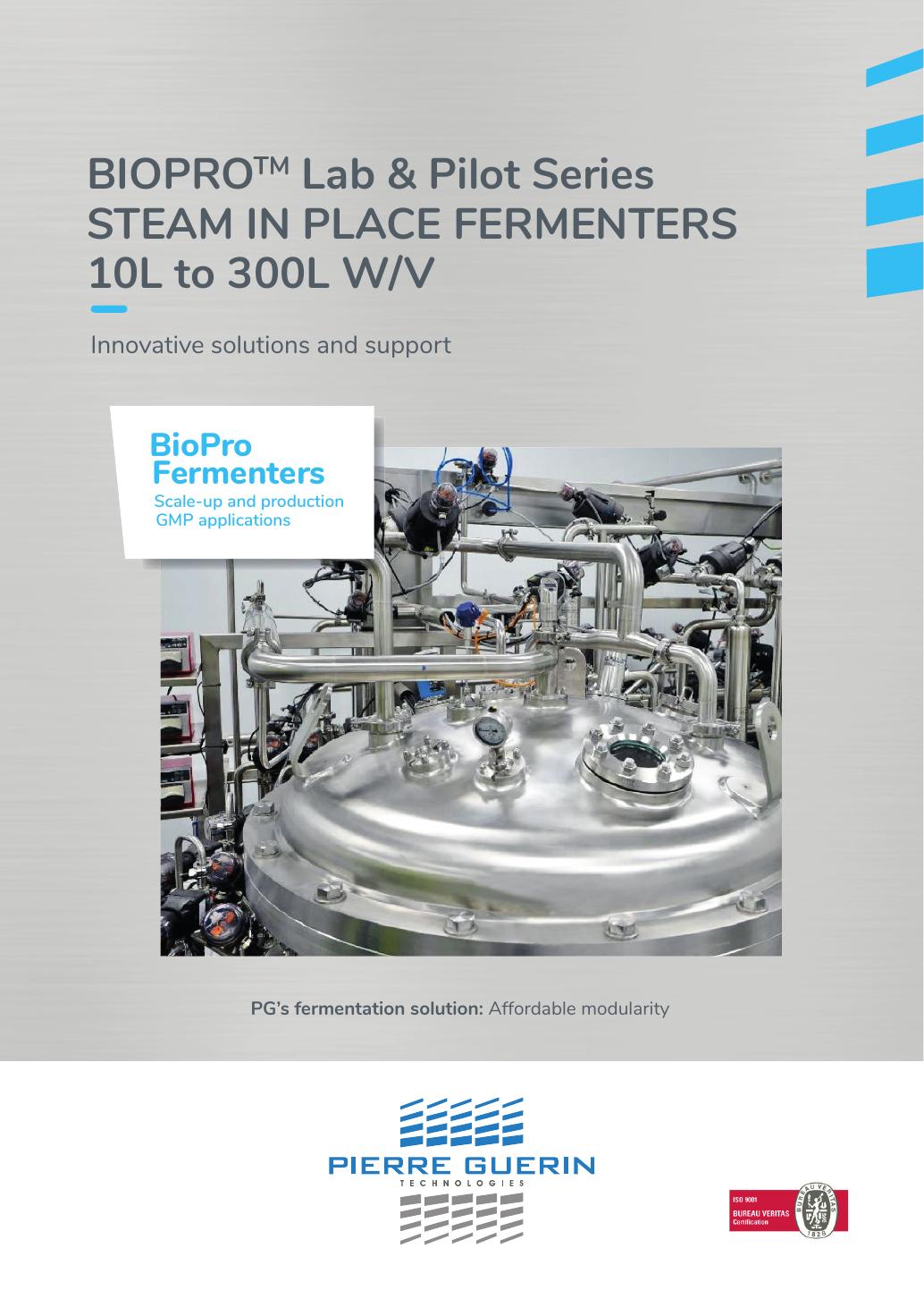

Pierre Guérin BIOPRO Lab & Pilot Series — oficjalna strona karty technicznej lub broszury producenta. Źródło: Pierre Guérin.
