- Producent urządzenia / marka
- Pierre Guérin
- Grupa katalogowa
- Pierre Guérin
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- BIOPRO EVO Series
- Typ rekordu
- mobilna stalowa platforma fermentora i bioreaktora SIP/CIP z PLC oraz SCADA
- SKU / numer katalogowy
- A1 / A2 / A3 według datasheetu EVO; odmienny typoszereg na bieżącej stronie WWW
- Skala
- datasheet: 7–50 L roboczo i 23–75 L całkowicie; karta WWW: cztery standardowe naczynia 10–30 L
- Architektura sterowania
- C7 — PLC z warstwą SCADA
- Segment
- P4 — pilotowy
- Ryzyko rebrandingu
- niskie — BIOPRO EVO Series jest jawnie dokumentowaną rodziną Pierre Guérin; historyczne powiązania Biolafitte/DCI oraz zewnętrzne platformy SCADA są transparentne i nie wskazują ukrytego przemianowania kompletnego systemu.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — BIOPRO EVO Series obejmuje wiele skal i wariantów mechanicznych/automatyki, a publiczne źródła nie zamrażają PLC/CPU/HMI/IPC/I/O, firmware, OS, storage, dokładnej wersji NEPTUNE/InTouch/iFix/DeltaV/LabWindows, portów, opcji zdalnych ani pełnego BOM projektu.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- Pierre Guérin PRIMO Autoclavable Bioreactors and Fermenters — Labo Series
Pierre Guérin BIOPRO Lab & Pilot Series - Oprogramowanie obsługujące
- NEPTUNE Control SuitePierre Guérin
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| Skala | cztery standardowe zbiorniki 10–30 l w wykonaniu stołowym lub wolnostojącym |
Proces i naczynie
| Parametr | Wartość |
|---|---|
| Materiał | AISI 316L; vessel Ra ≤0,8 µm, piping ≤1,6 µm |
| Ciśnienie | vessel 2 barg, jacket 2,5 barg |
Mieszanie i napęd
| Parametr | Wartość |
|---|---|
| Mieszanie | konfiguracja mieszania i gazowania dobierana do intensywnego procesu mikrobiologicznego |
Automatyka i sterowanie
| Parametr | Wartość |
|---|---|
| HMI | laptop, panel PC w szafie albo ekran na ramieniu |
| SCADA | LabWindows, iFix, InTouch, WinCC-Flex lub DeltaV — tylko wariant przypisany dokumentacją zamówienia |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs fizyczny | Ethernet |
| Sieć | Ethernet dla zdalnego nadzoru/utrzymania w opisanej rodzinie |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| System operacyjny | Windows 10 |
| Oprogramowanie | Neptune; wariant WinCC-Flex, LabWindows, iFix, InTouch lub DeltaV zależny od realizacji |
| Baza danych | SQL dla Audit Trail; producent nie wskazuje publicznie silnika i wersji |
| Eksport | raporty przez Crystal Reports; formaty surowego eksportu wymagają potwierdzenia |
| Aktualizacje | pakiet i ścieżka kwalifikowana wymagają uzyskania od producenta/integratora |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| Uwierzytelnienie | mechanizm zależy od wariantu HMI/SCADA, Windows, SQL i konfiguracji serwisowej |
| CVE | nie przypisywać bez odczytu exact wersji Windows, SCADA, SQL, PLC i bibliotek |
Zgodność i walidacja
| Parametr | Wartość |
|---|---|
| 21 CFR Part 11 | deklarowane funkcje dla Neptune; nie jest automatyczną zgodnością każdej konfiguracji |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Datasheet | A1/A2/A3: 15/30/50 L roboczo; 23/44/75 L całkowicie |
| Minima | 7/12/18 L |
| Strona WWW | cztery standardowe vessels 10–30 L |
| Mieszanie | HTPG4+Rushton albo 2×Rushton; tip speed 5 m/s |
| Sterowanie | Micro-PLC/PC, Windows 10, NEPTUNE/InTouch |
| Klasa | C7, P4 |
| Sprzęt i komponent | datasheet A1/A2/A3: 15 / 30 / 50 L roboczo; minimum 7 / 12 / 18 L; 23 / 44 / 75 L całkowicie |
| Sprzęt i komponent | karta WWW: cztery standardowe vessels 10–30 L |
| Sprzęt i komponent | AISI 316L, removable flat head, H:D 1,7:1, double jacket; vessel 2 barg, jacket 2,5 barg |
| Sprzęt i komponent | vessel Ra ≤0,8 µm, piping Ra ≤1,6 µm |
| Sprzęt i komponent | top agitation: HTPG4 + Rushton i jedna przegroda albo 2 × Rushton i dwie przegrody; tip speed 5 m/s |
| Sprzęt i komponent | mechanical albo magnetic coupling |
| Sprzęt i komponent | air/O2/N2/CO2; maks. 4 rotametry/MFC; maks. 6 pomp 1/3/10/120 L/h |
| Sprzęt i komponent | SIP oraz CIP z spray-balls i myciem vessel/process lines; opcjonalny steam generator 15 albo 50 kg/h |
| Sprzęt i komponent | Micro-PLC/PC; HMI jako laptop, panel PC w szafie albo ekran na ramieniu |
| Sprzęt i komponent | do 24 konfigurowalnych pętli |
| Oprogramowanie lub tryb | NEPTUNE SCADA zgodny z Wonderware/AVEVA InTouch; Advanced albo Expert |
| Oprogramowanie lub tryb | opcjonalny dodatkowy lokalny komputer i dodatkowa licencja InTouch do zdalnego sterowania |
| Oprogramowanie lub tryb | karta WWW wymienia także możliwe LabWindows i iFix; dokładna konfiguracja zależy od skidu |
| Oprogramowanie lub tryb | Ethernet wynika z architektury zdalnego klienta |
| Oprogramowanie lub tryb | Windows 10 EOL i wersjozależne CVE InTouch są kandydatami do triage, nie podatnościami potwierdzonymi dla każdej sztuki |
| Proces | batch, fed-batch i proces ciągły; badania, scale-up i serie kliniczne GLP/GMP |
| Moduły Neptune | Trend/Profile, Audit Trail, Off-Line Data, Calculation i Strategy |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Nowy mobilny EVO 15–50 L zależnie od vessel, gazów/MFC, sensorów, pomp, steam generatora, HMI, licencji i pakietu GMP.
- Metoda
- Estymacja na podstawie używanych INFORS Labfors 5 od 34 400 USD i Techfors-S od 54 995 USD, po korekcie za SIP/CIP oraz NEPTUNE; nie jest ofertą producenta.
- Pewność
- niska dla kwoty, średnia dla segmentu
- Weryfikacja
- 2026-09-04
Źródło / punkt porównawczy: Bimedis — jawne oferty używanych systemów Labfors 5 i Techfors-S.
Zastosowania
Ustalenia pierwszej fazy
Mobilny fermentor/bioreaktor SIP/CIP. Oficjalne materiały są niespójne: karta WWW deklaruje cztery standardowe vessels 10–30 L dla procesów mikrobiologicznych, natomiast datasheet EVO podaje A1/A2/A3 15/30/50 L roboczo i uwzględnia także cell culture oraz perfusion.
Źródła identyfikacji
- Pierre Guérin — oficjalna karta BIOPRO EVO
- Pierre Guérin — EVO Data Sheet UK, typoszereg i selection matrix
- Pierre Guérin — EVO Fiche technique FR
- Pierre Guérin — NEPTUNE SCADA Control Suite V5
- Microsoft Lifecycle — Windows 10 Home and Pro
- CISA — advisory dla określonych wersji InTouch
- Bimedis — używany INFORS Techfors-S jako analog cenowy
- Pierre Guérin — Neptune Control Suite
- Pierre Guérin — portfolio biotechnologiczne
Ostatnia kontrola rekordu: 2026-09-09.
BIOPRO EVO jest mobilną stalową platformą laboratoryjno-pilotową łączącą fermentację mikrobiologiczną i — według datasheetu — hodowlę komórkową oraz perfuzję. Skid ma automatykę Micro-PLC/PC, system Windows 10, NEPTUNE SCADA współpracujący z InTouch, do 24 pętli i do sześciu pomp.
Bieżąca strona BIOPRO EVO podaje cztery standardowe naczynia 10–30 L i procesy mikrobiologiczne. Datasheet EVO podaje trzy kody A1/A2/A3 o objętościach roboczych 15/30/50 L oraz zastosowania cell culture i perfusion.
Tożsamość, rewizje i dowód konfiguracji
EVO pozostaje jednym rekordem rodziny, ponieważ warianty współdzielą koncepcję mobilnego skidu i selection matrix.
Vessel, powierzchnie i ciśnienie
Datasheet opisuje removable flat head, double jacket, proporcję H:D 1,7:1 i AISI 316L. Maksimum wynosi 2 barg dla naczynia i 2,5 barg dla płaszcza.
Mobilność skidu jako kwestia OT
Zmienia to kontekst adresacji, switcha, domeny, zdalnego dostępu i źródła czasu.
Mieszanie i wariant enhanced oxygen transfer
EVO używa górnego napędu. Jedna konfiguracja ma HTPG4 i Rushton oraz jedną przegrodę. Wariant zwiększonego transferu tlenu ma dwa Rushtony i dwie przegrody. Producent podaje tip speed 5 m/s.
Wersja wirników zmienia kLa, ścinanie, moc i obciążenie napędu.
Gazy, MFC i exhaust
Platforma przewiduje powietrze, O2, N2 i CO2 oraz maksymalnie cztery rotametry lub MFC.
Triage łączy setpoint, feedback, stan zaworu, ciśnienie zasilania, pO2, exhaust O2/CO2, rpm i feed.
Źródłem są cause-and-effect, functional specification, program PLC i FAT.
Sensory i 24 pętle
Lista obejmuje temperaturę, rpm, pH, optyczny pO2, pianę, wagę, całkowitą/żywą gęstość komórek, exhaust O2/CO2, wagę nutrient, ciśnienie i temperatury drain. System ma do 24 konfigurowalnych pętli oraz PID, on/off i kaskady.
SBOM urządzenia obejmuje więc więcej niż PLC i PC.
CIP, SIP i generator pary
Opcjonalny generator pary ma wydajność 15 albo 50 kg/h.
Trzy warianty HMI
Kody wyposażenia rozróżniają laptop, panel PC dotykowy w szafie i ekran na ramieniu. Różnice dotyczą procesora, storage, portów, odporności fizycznej i sposobu serwisowania.
Micro-PLC, Windows 10 i NEPTUNE
Windows 10 jest jawnie wymieniony; bez edition, version, build i KB. Zwykłe wydania zakończyły wsparcie 14 października 2025 r.; LTSC i ESU mają inne terminy.
Ethernet i zdalne stanowiska
Opcje obejmują dodatkowy lokalny komputer oraz dodatkową licencję InTouch do remote control.
Triage Windows i InTouch
Triage ma statusy: potwierdzone, odrzucone i nieocenione.
Kontrola zmian i łańcuch dowodowy
Dopiero zestawienie z change control pozwala nazwać zmianę nieautoryzowaną.
Udokumentowane fakty o sterowaniu Pierre Guérin
Karta opisuje Pierre Guérin BIOPRO EVO Series. Udokumentowana skala: datasheet: 7–50 L roboczo i 23–75 L całkowicie; karta WWW: cztery standardowe naczynia 10–30 L. Pierre Guérin opisuje cztery warianty Neptune: WinCC-Flex z micro-PLC i panelem dotykowym, Neptune LAB z micro-PLC, komputerem oraz LabWindows, warianty iFix i InTouch z PLC i PC oraz Neptune DeltaV jako DCS.
Materiały platformy wymieniają moduły Trend/Profile, Audit Trail, Off-Line Data, Calculation i Strategy oraz powiązanie z GAMP 5, 21 CFR Part 11 i ISA-88. Karty BIOCELL, BIOPRO, EVO i PRIMO opisują zdalny nadzór albo utrzymanie przez Ethernet. Neptune jest jawnie przypisany tylko do części produktów; pozostałe instalacje mogą mieć automatykę projektową.
Galeria urządzenia i udokumentowane widoki sterowania

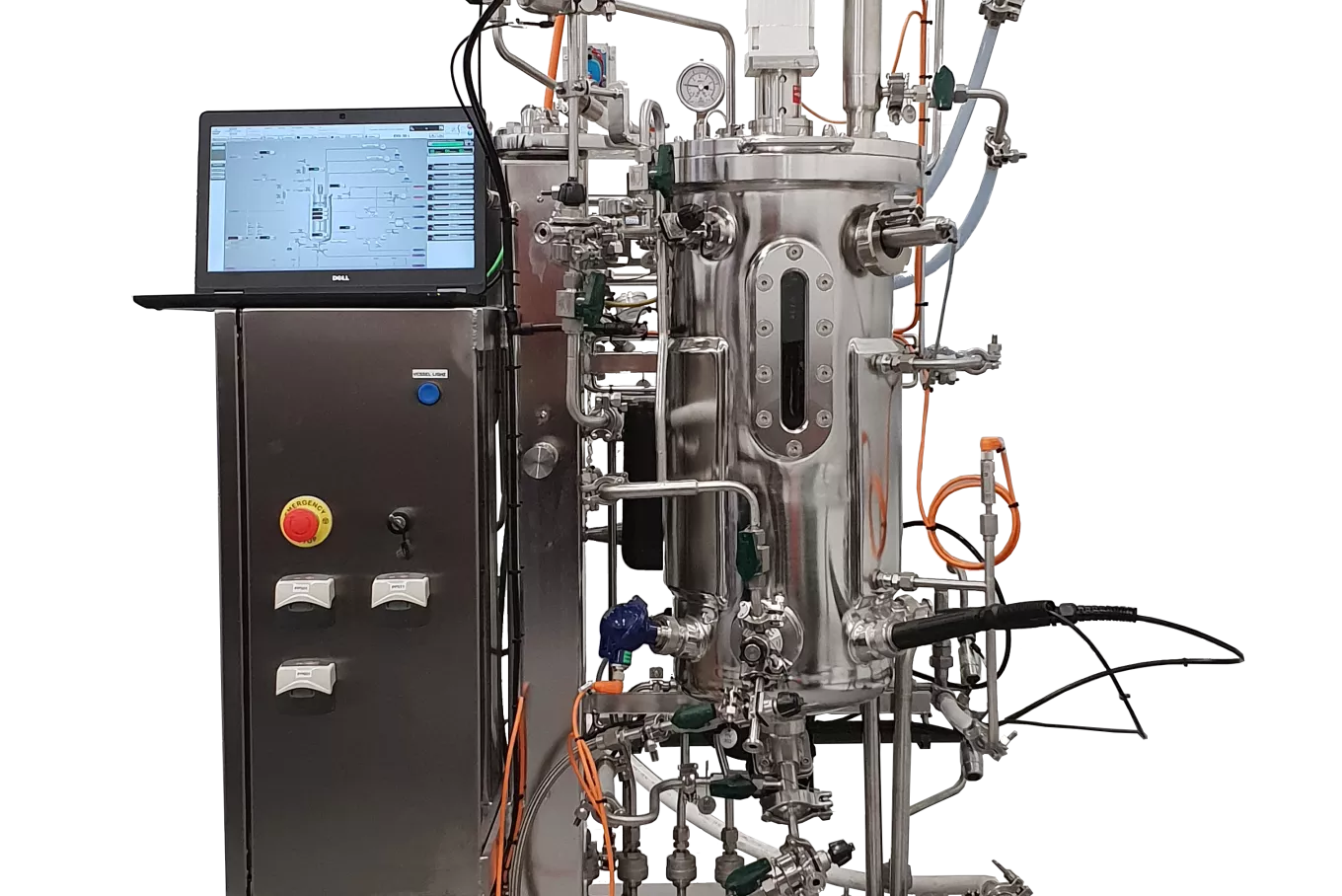

Pierre Guérin BIOPRO EVO Series — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.

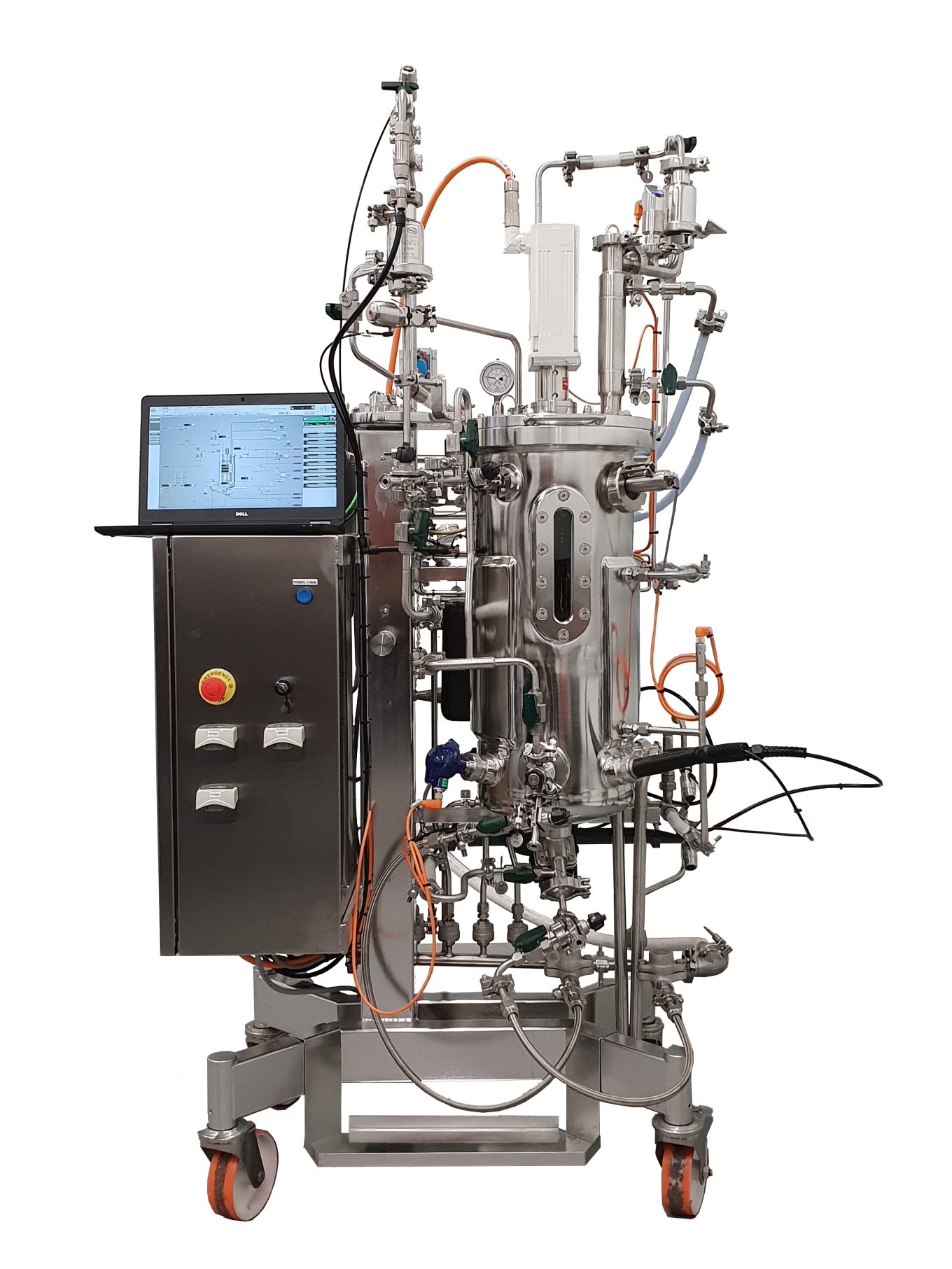

Pierre Guérin BIOPRO EVO Series — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.

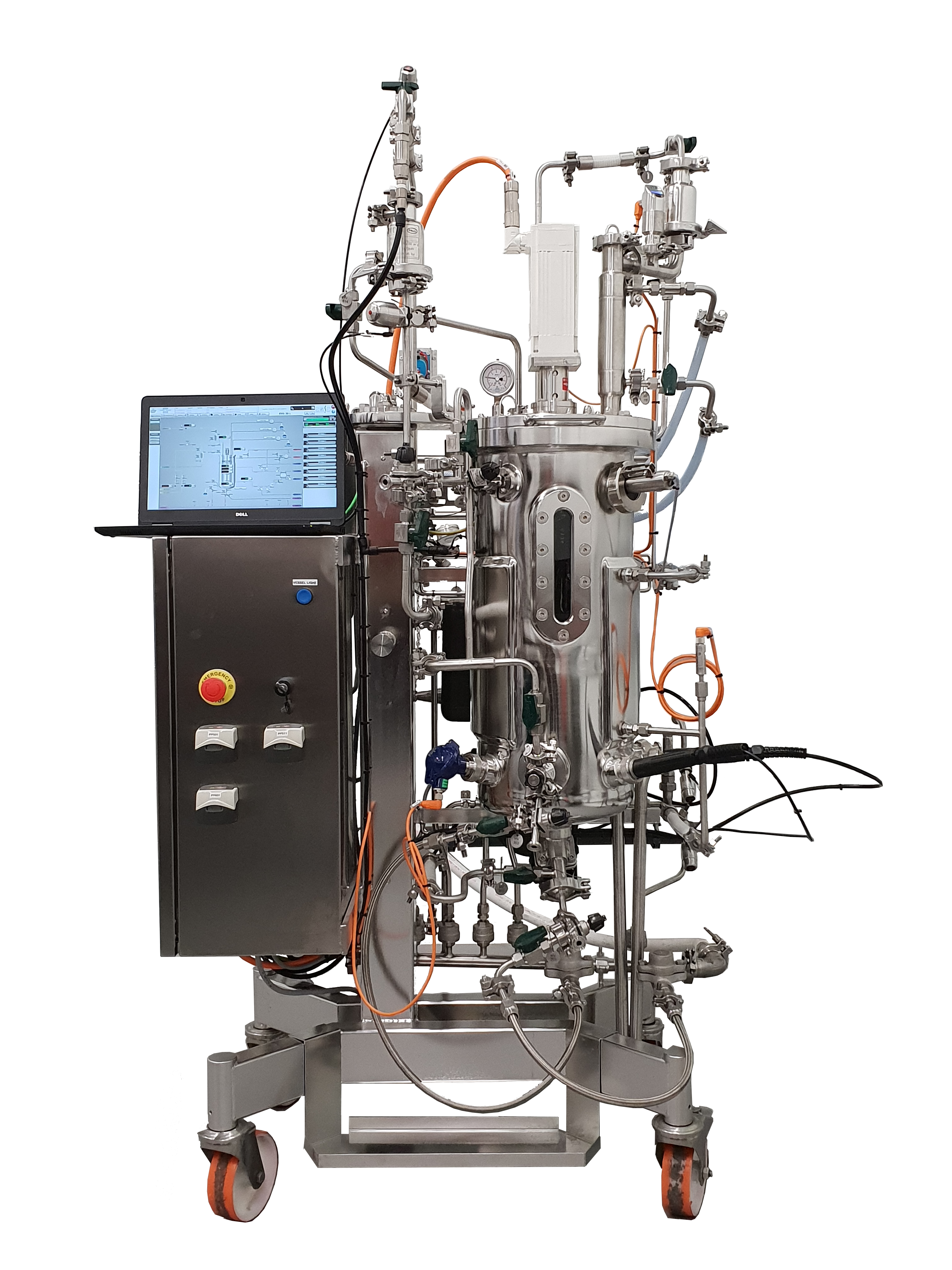

Pierre Guérin BIOPRO EVO Series — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.

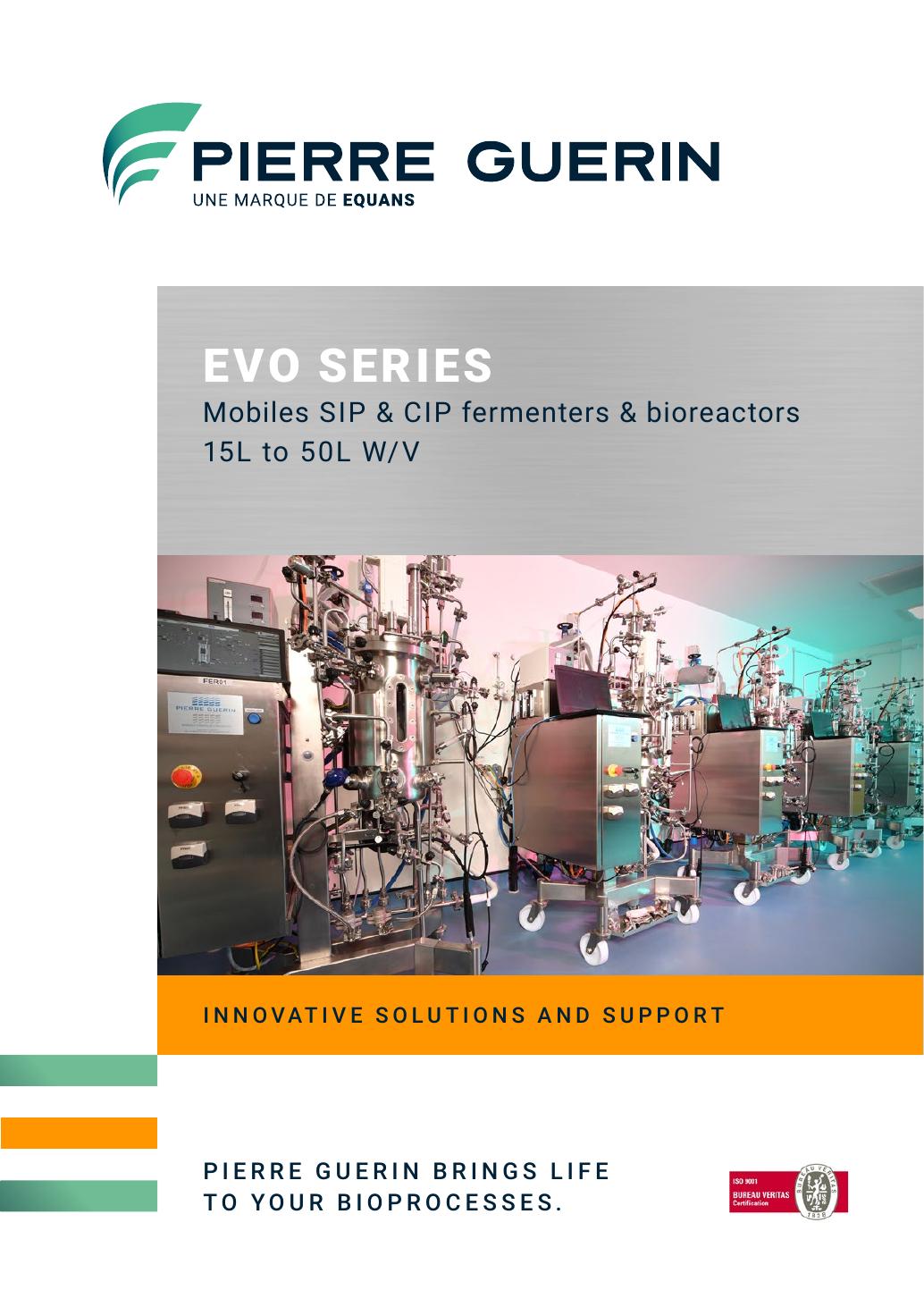

Pierre Guérin BIOPRO EVO Series — oficjalna strona karty technicznej lub broszury producenta. Źródło: Pierre Guérin.

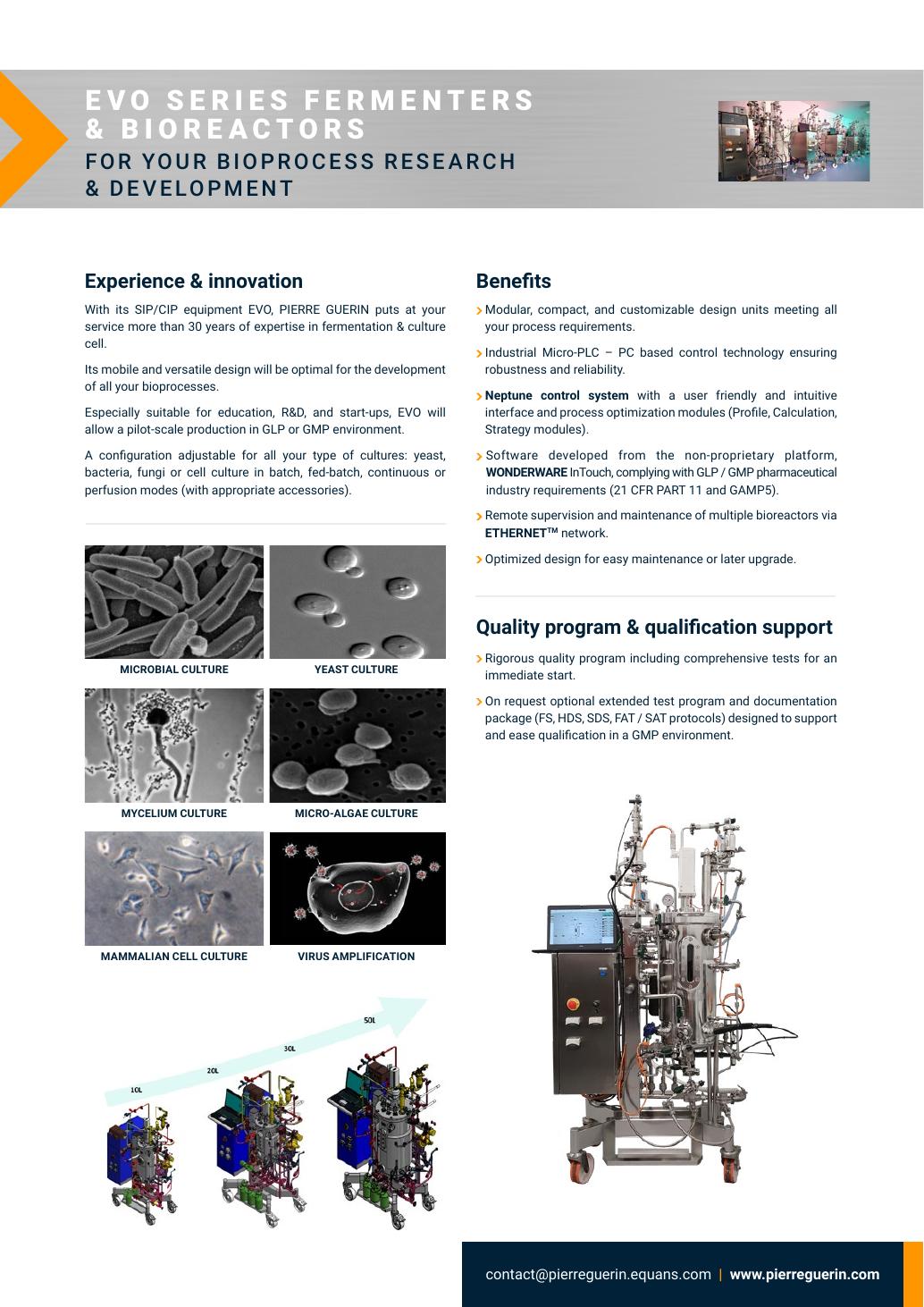

Pierre Guérin BIOPRO EVO Series — oficjalna strona karty technicznej lub broszury producenta. Źródło: Pierre Guérin.
