Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture

Producent urządzenia / marka: Pierre Guérin
Grupa katalogowa: Pierre Guérin
Rodzaj pozycji: nowy / konfigurowalny produkt producenta
Model / rodzina: ICEM Turnkey Installations for Fermentation and Cell Culture
Typ rekordu: turnkey upstream bioprocess installation z wieloma zbiornikami, skidami, CIP i automatyką zakładową
SKU / numer katalogowy: ICEM; konfiguracja, liczba trainów i platforma sterowania zależne od URS
Skala: konfiguracja projektowa; portfolio naczyń producenta: 1–18 L autoklawowalne, 10–40 000 L SIP i 20–1000 L single-use
Architektura sterowania: C9 — Architektura hybrydowa albo otwarta integracja
Segment: P5 — produkcyjny / instalacja zakładowa
Ryzyko rebrandingu: niskie — ICEM Turnkey Installations for Fermentation and Cell Culture jest jawnie oferowaną przez Pierre Guérin realizacją turnkey; rola integratora oraz możliwość użycia urządzeń i automatyki innych producentów są transparentne, nie ukryte pod fałszywym pochodzeniem.Podstawa: exact-manual; sprawdzono: 2026-09-07
Niepewność BOM: wysoka — ICEM Turnkey Installations for Fermentation and Cell Culture nie jest jednym SKU, lecz instalacją wynikającą z URS; naczynia, skidy, CIP, PLC/DCS/HMI, serwery, OS, firmware, storage, fieldbusy, porty, konta i recovery muszą zostać odtworzone z dokumentacji konkretnego projektu.Podstawa: exact-manual; sprawdzono: 2026-09-07
Powiązane modele i konfiguracje: Pierre Guérin BIOCELL Lab & Pilot Series
Pierre Guérin BIOPRO Lab & Pilot Series
Oprogramowanie obsługujące: NEPTUNE Control SuitePierre Guérin
AVEVA System PlatformAVEVA
SIMATIC WinCCSiemens
DeltaVEmerson

Indeks danych technicznych

Parametry urządzenia i wariantów

Skala i wydajność

Parametr	Wartość
Skala	skala przemysłowa dobierana projektowo; rekord nie jest jednym standardowym zbiornikiem ani jedną wersją sterownika

Mieszanie i napęd

Parametr	Wartość
Mieszanie	zbiorniki, mieszadła, rurociągi, aparatura i automatyka integrowane w projekcie oraz na super-skidach

Oprogramowanie i firmware

Parametr	Wartość
Opcjonalna platforma SCADA projektu ICEM	AVEVA System Platform
Aktualizacje	pakiet i ścieżka kwalifikowana wymagają uzyskania od producenta/integratora

Bezpieczeństwo IT

Parametr	Wartość
Uwierzytelnienie	mechanizm zależy od wariantu HMI/SCADA, Windows, SQL i konfiguracji serwisowej
CVE	nie przypisywać bez odczytu exact wersji Windows, SCADA, SQL, PLC i bibliotek

Pozostałe potwierdzone parametry

Parametr	Wartość
Typ	projektowana na zamówienie kompletna instalacja upstream
Proces	microbial fermentation lub cell culture
Zakres	media/buffer, train, harvest/inactivation, primary separation, CIP, control system
Forma dostawy	moduły i super-skidy, preassembled/prewired
Automatyka	NEPTUNE/WinCC/InTouch, DeltaV, PCS7, AVEVA/Rockwell lub inna platforma z URS
Dane	możliwe SQL/Historian, S88 batch, recipes, reports i MES/IT
Klasa	C9 jako platforma wariantowa; konkretna instalacja DCS może być C8
Segment	P5
Sprzęt i komponent	fermentation i cell-culture trains, media/buffer preparation, harvest/inactivation oraz transfery
Sprzęt i komponent	primary separation i concentration przed downstream purification
Sprzęt i komponent	stacje CIP i wspólny control system jako części zakresu
Sprzęt i komponent	portfolio producenta: autoclavable 1–18 L, SIP 10–40 000 L i single-use 20–1000 L; nie jest to jeden typoszereg ICEM
Sprzęt i komponent	stainless-steel vessels, agitators, piping, wiring i automation integrowane projektowo
Sprzęt i komponent	moduły albo super-skidy, preassembled/prewired i poddawane statycznym oraz dynamicznym FAT z mediami
Sprzęt i komponent	product-contact finish do Ra 0,2 µm, kontrola ferrytu i identyfikowalność materiałów/spoin zależnie od specyfikacji
Sprzęt i komponent	projektowanie/kwalifikacja według GAMP, ASME BPE, ASTM E2500, CFR, EHEDG, FDA i ATEX zależnie od zakresu
Sprzęt i komponent	FAT/SAT, opcjonalne FS/HDS/SDS i wsparcie IQ/OQ
Sprzęt i komponent	konkretne vessels, impellers, gazy, termika, sensory, I/O, interlocki i CIP/SIP wymagają dokumentacji as-built
Oprogramowanie lub tryb	control system jest elementem projektu i nie ma jednego domyślnego PLC/HMI
Oprogramowanie lub tryb	możliwe NEPTUNE SCADA standalone/client-server z AVEVA InTouch albo Siemens WinCC
Oprogramowanie lub tryb	możliwe DCS Emerson DeltaV lub Siemens PCS7 oraz rozwiązania AVEVA System Platform/Rockwell zależnie od URS
Oprogramowanie lub tryb	możliwe SQL/Historian, audit trail, alarmy, S88 batch/recipes, raporty, redundancja i integracja MES/IT
Oprogramowanie lub tryb	portfolio komunikacyjne obejmuje Ethernet, Profibus DP/PA, Profinet, AS-i, DeviceNet, CANopen i Foundation Fieldbus; obecność trzeba potwierdzić per instalacja
Proces	przygotowanie mediów i buforów, hodowla, inaktywacja, harvest, primary recovery i CIP
GAMP 5	wymagania zależne od projektu
Moduły Neptune	nie przypisano do exact urządzenia

szacunkowy przedział zakupowy

Cena i podstawa wyceny

3 000 000–50 000 000 PLN netto

Czego dotyczy kwota: Warstwa procesowa, skidy i automatyka kompletnej instalacji ICEM; bez budynku, cleanroomu i centralnych utilities. Train 40 000 L, redundancja, DCS/MES i qualification mogą wyjść poza zakres.
Metoda: Jawna estymacja dla custom plant. Publiczne zamówienia nie dały porównywalnej ceny całej ICEM; powtarzanej wartości ramowej 15 mln GBP dla wielu lotów nie użyto jako ceny urządzenia.
Pewność: bardzo niska dla kwoty, wysoka dla segmentu
Weryfikacja: 2026-09-04

Źródło / punkt porównawczy: UK Find a Tender — materiał kontrolny pokazujący nieporównywalność wartości ramowej wielu lotów.

Zastosowania

mikrobiologia i fermentacja hodowla komórek ssaczych produkcja biofarmaceutyczna lub przemysłowa

Ustalenia pierwszej fazy

ICEM jest nazwą projektowanej pod URS kompletnej linii upstream, a nie jednego vessel o stałej objętości. Granica obejmuje train fermentacji lub cell culture, media i bufory, harvest/inactivation, transfer, primary separation/concentration, CIP oraz wspólny control system przed dalszym oczyszczaniem.

Źródła identyfikacji

Ostatnia kontrola rekordu: 2026-09-09.

ICEM Turnkey obejmuje rodzinę instalacji Pierre Guérin: 1–18 L dla systemów autoklawowalnych, 10–40 000 L dla SIP i 20–1000 L dla single-use.

URS jako źródło architektury

User Requirements Specification określa proces, capacity, regulatory scope, dostępność, redundancję, automation platform, interfejsy i dokumentację.

Ostateczny stan wyznacza as-built, a nie pierwotna oferta.

Process train i skalowanie

Każde vessel ma osobne ciśnienie, materiał, Ra, impellers, sensory, valves i control loops.

Media, bufory, harvest i inactivation

Inactivation ma krytyczne parametry czasu, temperatury, pH lub reagentu.

Materiały i traceability

Oferta wskazuje product-contact finish nawet do Ra 0,2 µm, kontrolę ferrytu i pełną identyfikowalność materiałów/spoin w odpowiednich projektach. To możliwości, nie parametry każdego ICEM.

Warstwy automatyki

Pierre Guérin oferuje NEPTUNE SCADA standalone/client-server z AVEVA InTouch lub Siemens WinCC, a dla dużych systemów także Emerson DeltaV, Siemens PCS7, AVEVA System Platform i rozwiązania Rockwell.

Fieldbusy i interfejsy

Są to możliwości platformy, nie domyślne usługi.

Forensic readiness

Hash, źródło, czas i metoda są obowiązkowe.

Udokumentowane fakty o sterowaniu Pierre Guérin

Karta opisuje Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture. Udokumentowana skala: konfiguracja projektowa; portfolio naczyń producenta: 1–18 L autoklawowalne, 10–40 000 L SIP i 20–1000 L single-use. Pierre Guérin opisuje cztery warianty Neptune: WinCC-Flex z micro-PLC i panelem dotykowym, Neptune LAB z micro-PLC, komputerem oraz LabWindows, warianty iFix i InTouch z PLC i PC oraz Neptune DeltaV jako DCS.

Materiały platformy wymieniają moduły Trend/Profile, Audit Trail, Off-Line Data, Calculation i Strategy oraz powiązanie z GAMP 5, 21 CFR Part 11 i ISA-88. Karty BIOCELL, BIOPRO, EVO i PRIMO opisują zdalny nadzór albo utrzymanie przez Ethernet. Neptune jest jawnie przypisany tylko do części produktów; pozostałe instalacje mogą mieć automatykę projektową.

Galeria urządzenia i udokumentowane widoki sterowania

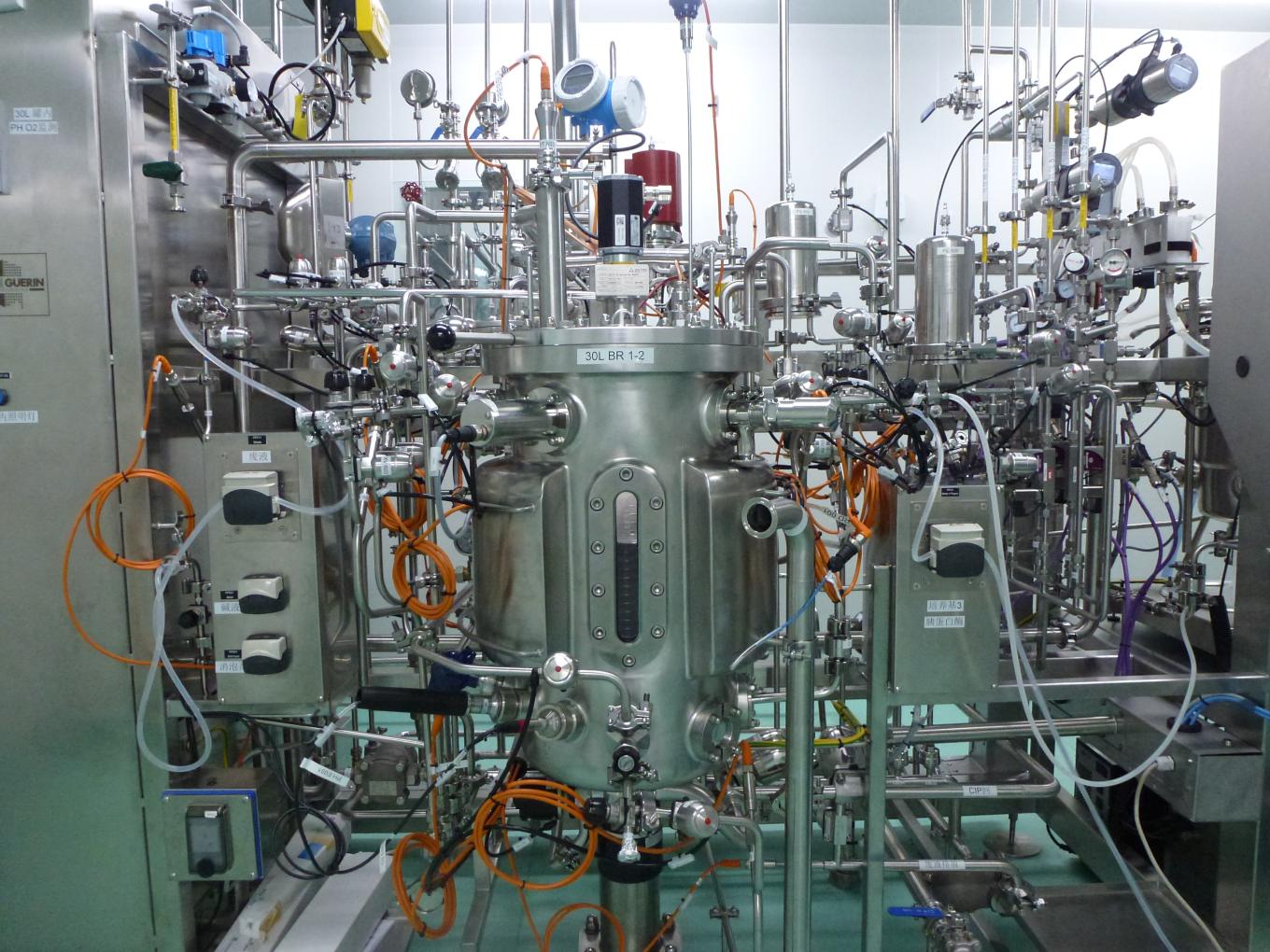

Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture — oficjalna fotografia produktu lub instalacji.

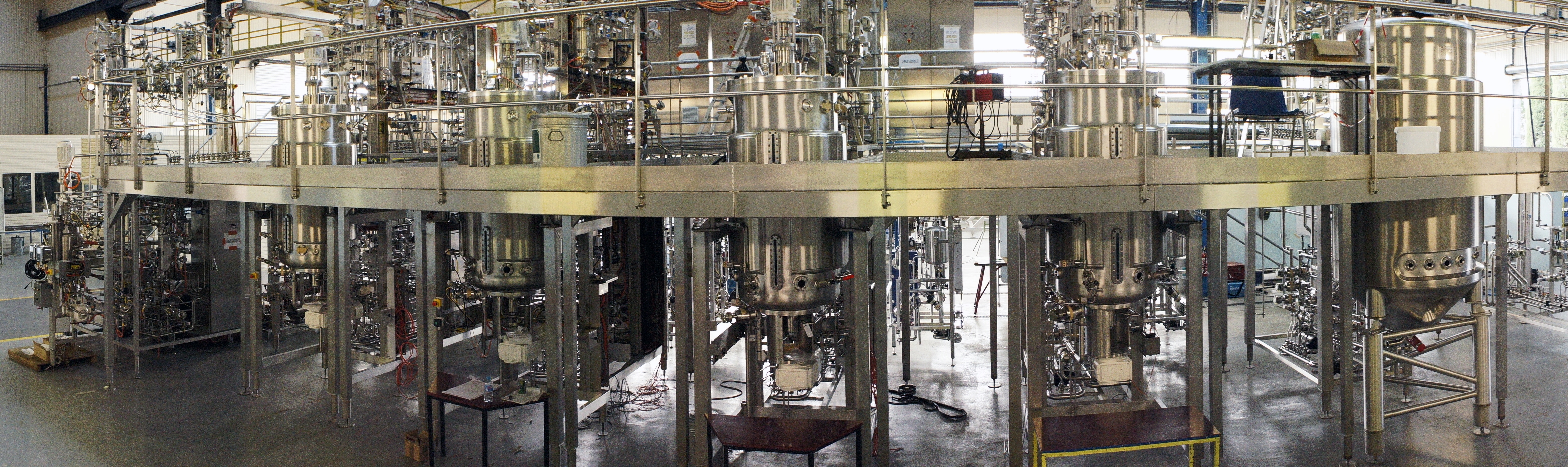

Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.

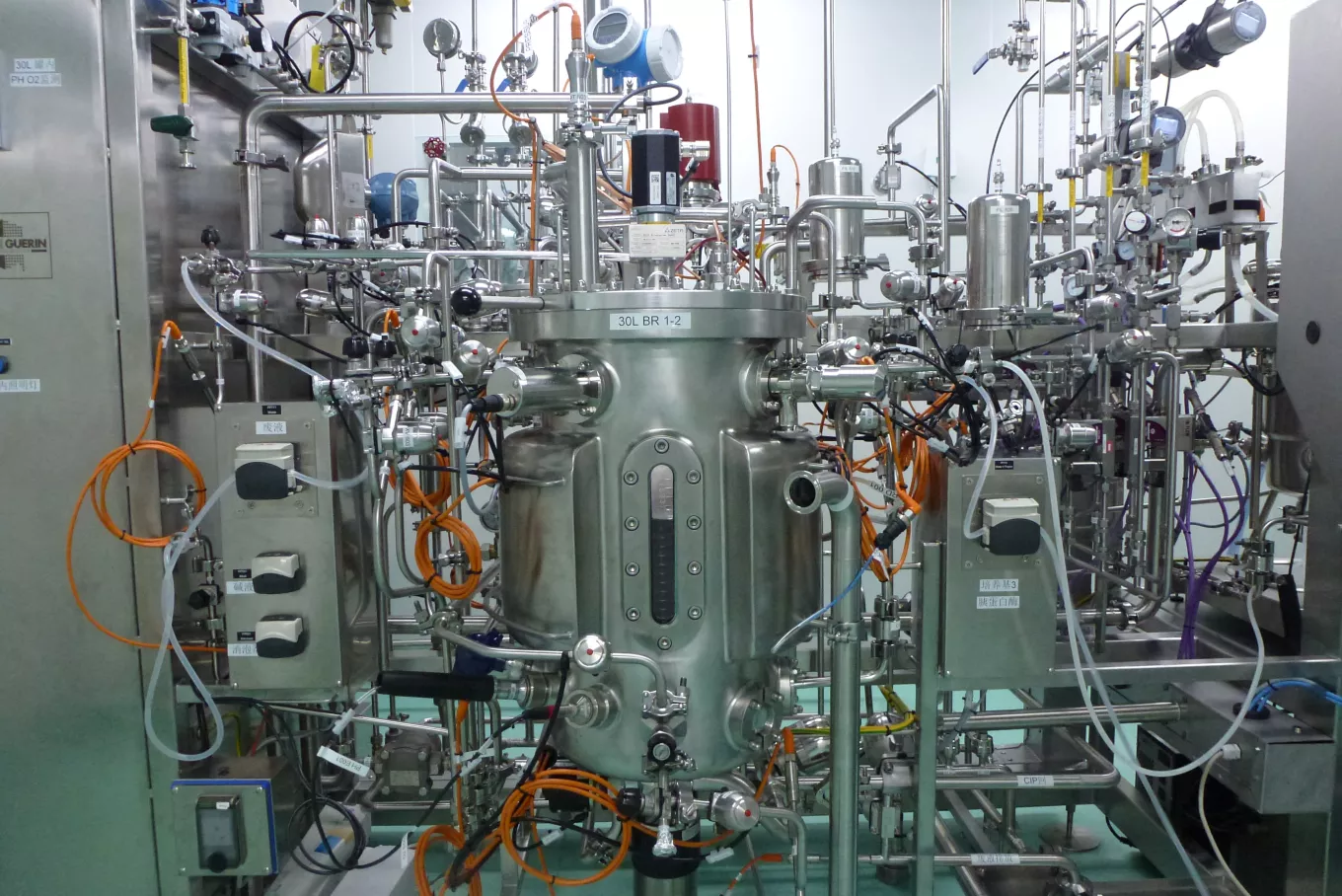

Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture — oficjalna fotografia produktu lub instalacji.

Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.

Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture — oficjalna fotografia produktu lub instalacji.

Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture — oficjalna fotografia produktu lub instalacji. Źródło: Pierre Guérin.

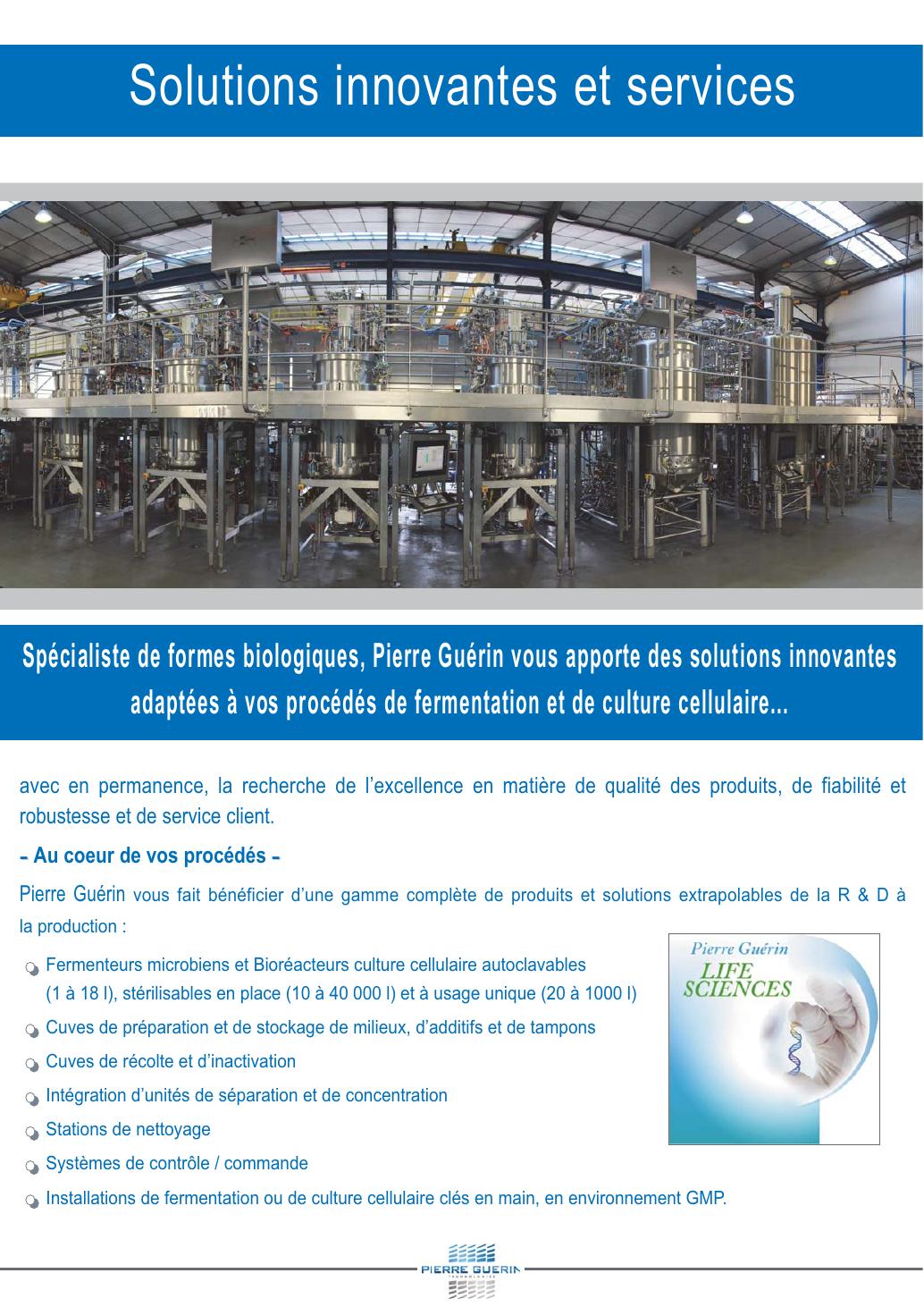

Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture — oficjalna strona karty technicznej lub broszury producenta.

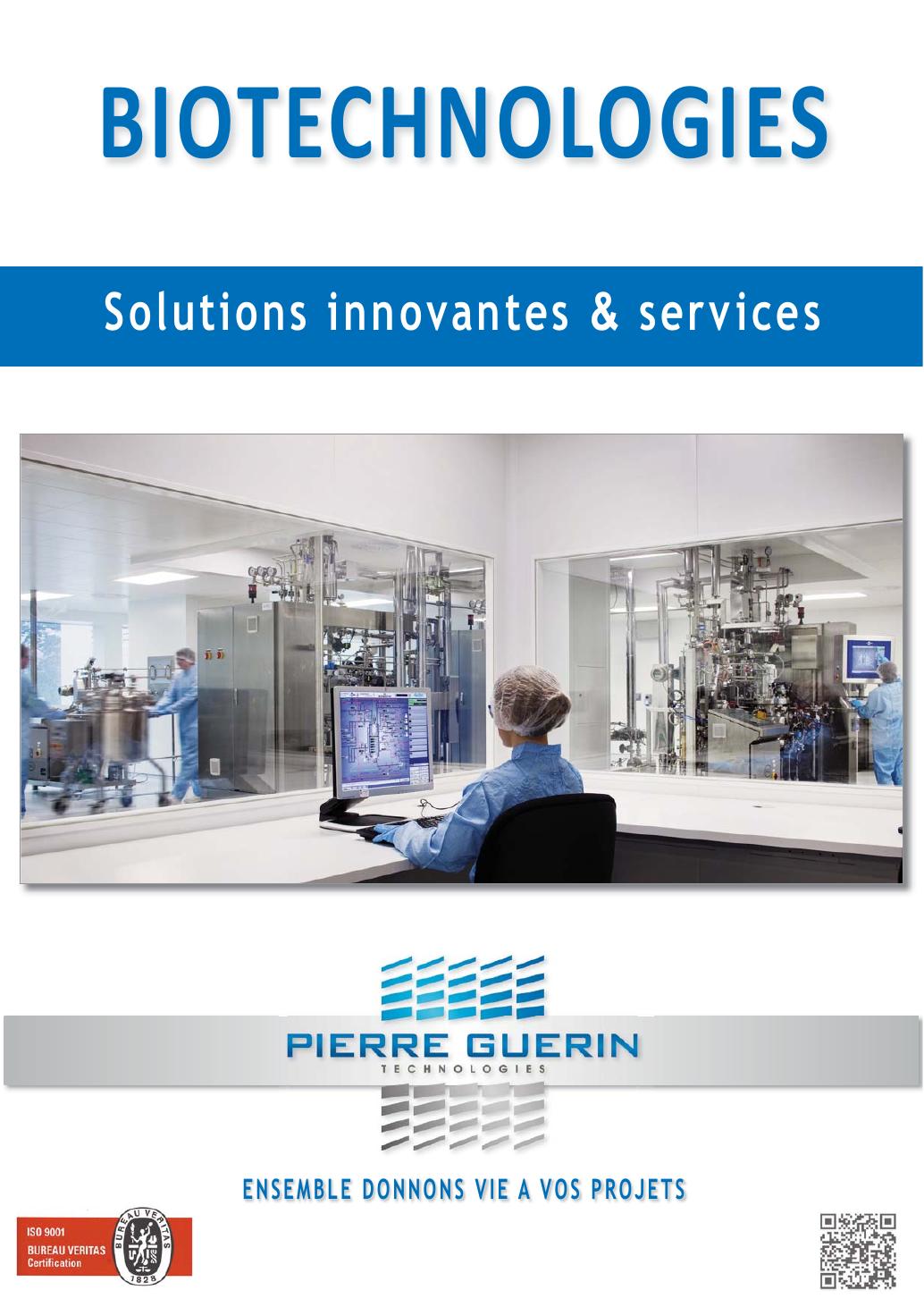

Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture — oficjalna strona karty technicznej lub broszury producenta. Źródło: Pierre Guérin.

Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture — oficjalna strona karty technicznej lub broszury producenta.

Pierre Guérin ICEM Turnkey Installations for Fermentation and Cell Culture — oficjalna strona karty technicznej lub broszury producenta. Źródło: Pierre Guérin.
