Merck / MilliporeSigma Mobius iFlex 200 L

Mobius iFlex 200 L to modułowy, jednorazowy bioreaktor typu stirred-tank do hodowli komórek w trybie batch, fed-batch albo perfuzji. Zakres roboczy wynosi 40–200 L, a całkowita objętość naczynia 240 L. Producent opisuje tę skalę jako konkretny system z naczyniem, wieżą procesową i opcjonalną stacją sterowania, a nie tylko jako model obliczeniowy. Jest to ważna różnica względem iFlex 50, 500 i 1000 L, które w przewodniku skalowania oznaczono jako konstrukcje pozostające w rozwoju.

System iFlex 200 obejmuje mechaniczne naczynie z workiem Flexware, napęd i wagę, wieżę fed-batch albo perfusion, kontrolery przepływu gazów, pompy, przetworniki sond, opcjonalną stację Emerson DeltaV oraz integrację z automatyką zakładową.

Konstrukcja naczynia i mieszanie

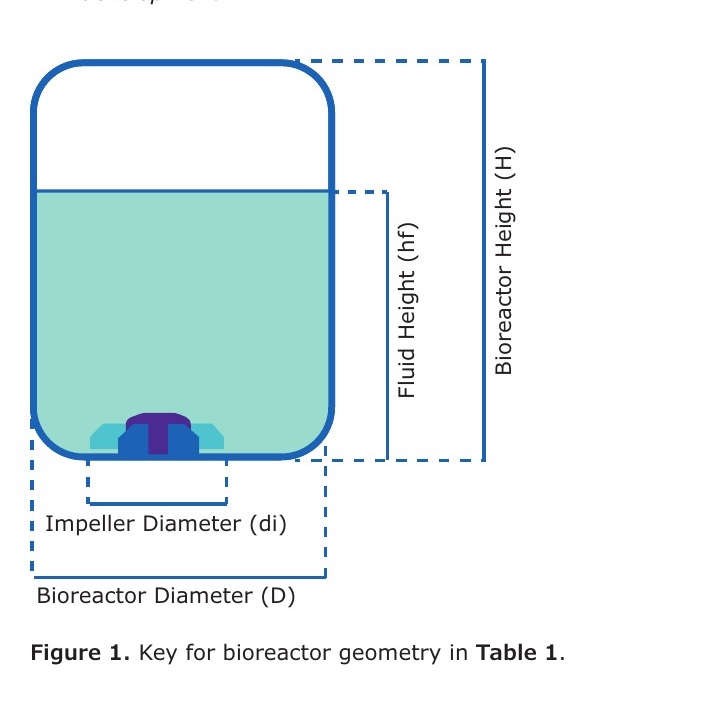

Naczynie ma średnicę 54,6 cm i stosunek całkowitej wysokości do średnicy 2:1. Dolne mieszadło jest osadzone 15° poza osią; ma cztery łopaty typu down-pumping pitched blade, średnicę 21,1 cm i liczbę mocy Np = 3,6.

Napęd ma sprzętowy zakres 0–350 rpm; opublikowany zakres procesowy dla iFlex 200 wynosi 0–144 rpm. Informacja zwrotna prędkości ma deklarowaną dokładność ±5% wskazania.

Producent scharakteryzował rodzinę dla gęstości mocy do 100 W/m³, czasu mieszania poniżej 35 s i prędkości końcówki mieszadła poniżej 2,2 m/s. Badanie 40-dniowe dla skali 200 L prowadzono przy pełnej objętości, 37°C i 114 rpm, co odpowiadało 50 W/m³.

Moduł	Wymiary szer. × gł. × wys.	Masa netto
Naczynie	806 × 1100 × 1746 mm; do 2142 mm z grzałkami ventów	460 kg
Wieża fed-batch	400 × 533 × 1574 mm	230 kg
Wieża perfuzyjna	450 × 964 × 1598 mm	170 kg
Stacja sterowania z półką	620 × 660 × 1547 mm	120 kg
Stacja bez półki	620 × 530 × 1547 mm	120 kg

Elementy wykonano co najmniej ze stali nierdzewnej 304. Naczynie i wieże mają koła oraz stopki poziomujące zgodnie z wariantem.

Flexware, spargery i wentylacja

Standardowy worek ma trzy niezależne drogi gazowania: open pipe, sparger z otworami 150 µm i high-performance sparger z otworami 25 µm. Dla iFlex 200 open pipe ma pojedynczy otwór 7,4 mm. Sparger pośredni zawiera 2357 otworów 150 µm, a wysokowydajny 36 216 otworów 25 µm. Maksymalną wydajność gazowania dla tej skali scharakteryzowano na 50 SLPM.

Producent podaje, że każdemu MFC można przypisać dowolny wylot lub headspace. Elastyczność ta jest funkcjonalnie cenna; z perspektywy OT oznacza, że sama wartość przepływu nie mówi, gdzie gaz fizycznie trafia.

Worek Ultimus zawiera warstwę nylonową zwiększającą wytrzymałość; producent opisuje powierzchnię kontaktową jako wolną od Irgafos 168. Zestaw jest przewidziany do procesu trwającego do 40 dni.

Pudełko zestawu Flexware 200 L ma 90,8 × 60,3 × 26,0 cm i waży 11,2 kg z zawartością; sam worek około 7,4 kg. Te dane pomagają odróżnić właściwy zestaw od podobnie wyglądających materiałów jednorazowych.

Trzy grzałki filtrów odpowietrzających, oznaczane VH001–VH003, mają zakres instrumentalny 0–90°C i procesowy 0–60°C; zalecana nastawa wynosi 55°C. Filtry Aervent mają pozwalać na do 80 SLPM gazu wylotowego na filtr.

Gazy i kontrolery MFC

Kanał	Typowa funkcja	Zakres udokumentowany dla 200 L
FC100 / MFC1	air, core	0,2–50 SLPM
FC200 / MFC2	O2, core;	0,2–50 SLPM
FC300 / MFC3	CO2, core	0,2–37 SLPM według tabeli skalowania
FC400 / MFC4	N2, core
FC500–FC700	air, O2, N2 lub inny gaz, opcje	warianty 5, 10, 20 albo 50 SLPM

Dla kontrolera 50 SLPM producent podaje dokładność ±0,09 SLPM w zakresie 1–10 SLPM, a powyżej 10 do 50 SLPM ±5% setpointu. Dostępne są także mniejsze zakresy; maksymalny przepływ CO2 jest ograniczany inaczej niż dla azotu, powietrza i tlenu.

Pompy i opcja perfuzji

Wieża fed-batch ma trzy do pięciu pomp perystaltycznych. Wieża perfuzyjna dodaje układ retencji komórek Cellicon, niskościnającą pompę lewitującą, pompę podawania medium, pompę perfusatu i opcjonalny bleed.

Seria 500 ma odpowiednio 0–220 i 15–110 rpm, a seria 600: 0–282 i 15–150 rpm.

Jednorazowe czujniki przepływu FE001/FE102 w skali 200 L mają zakres 0–0,8 L/min i zakres procesowy 0,035–0,500 L/min. Producent podaje orientacyjną dokładność ±10% wartości dla przewodu C-Flex 374, medium podobnego do wody i 37°C; zerowanie następuje po zalaniu linii, przy zatrzymanych pompach. Nieinwazyjny przepływomierz zaciskowy FT101 ma zakres 0–20 L/min, procesowo 1–6 L/min, również z orientacyjną dokładnością ±10% w określonych warunkach.

Cellicon wprowadza trzy czujniki ciśnienia PE101–PE103 w zakresie −10…10 psi, z deklarowaną dokładnością ±5% wartości. Dla dochodzenia istotne są jednocześnie: setpoint pompy, prędkość rzeczywista, przepływ, trzy ciśnienia, stan filtra i masa naczynia.

Czujniki procesu i ich ograniczenia

Wielkość	Tag	Zakres / dokładność w opublikowanym polu pracy
pH, multi-use	AT001, AT002	0–14; procesowo 6–8, możliwość pomiaru 4; ±0,10 po kalibracji in situ
pH, single-use	AT001, AT002	3–10; dane fabryczne wprowadzane do Arc Module, następnie kalibracja in situ
DO, multi-use	AT003, AT004	0–300% nasycenia; procesowo 20–60%; ±10% wartości po kalibracji
DO, single-use	AT003, AT004	dane fabryczne do Arc Module i kalibracja 100% w medium
pCO2	AT005	0,5–100% obj.; procesowo 0,5–30%; według danych Hamilton ±5% powyżej 100 mbar
VCD, multi-use	AT006	0–700 pF/cm; zerowanie przed inokulacją
temperatura	TE001	−50…150°C; procesowo 4–40°C; ±0,2°C
masa	WE001–WE003	0–240 kg; ±0,6 kg
ciśnienie worka	PE001	sensor 0–6 psi; zakres roboczy 0–0,5 psi

Dryf informacyjny dla pH wynosi maksymalnie ±0,06 na dobę, a dla DO ±2% nasycenia powietrzem na dobę. Warianty single-use pH, DO i VCD korzystają z danych fabrycznych wprowadzanych do Hamilton Arc Module.

Interlock ciśnienia worka

PE001 mierzy do 6 psi; dla skali 200 L zakres procesowy kończy się na 0,5 psi. Offset czujnika ustawia się, gdy zestaw Flexware jest pod ciśnieniem atmosferycznym.

To jedna z najważniejszych funkcji bezpieczeństwa. Wymuszenie bitu w programie potwierdza tylko logikę, nie czujnik, okablowanie, skalowanie wejścia ani drogę wyjściową do MFC.

Architektura sterowania i dane

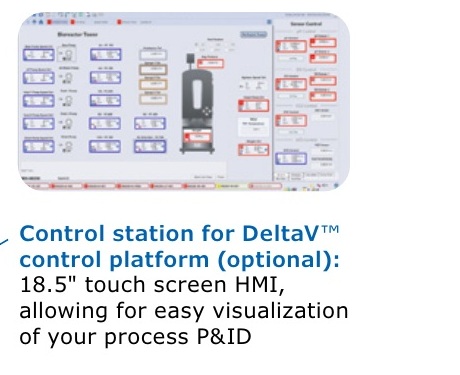

Producent oferuje opcjonalną stację DeltaV z ekranem dotykowym HMI 18,5 cala, prezentującym P&ID.

Praktyczny model stref obejmuje:

2. warstwę instrumentacji: sondy, Arc Module, MFC Brooks, napędy, wagi i przetworniki ciśnienia;

Szczególnie istotne są drogi zapisu do MFC, współczynników pomp, danych kalibracyjnych Arc i progów interlocków.

Znana nazwa DeltaV określa rodzinę platformy, nie wersję wdrożenia.

Udokumentowane fakty o automatyce Mobius

Karta opisuje Merck / MilliporeSigma Mobius iFlex 200 L. Udokumentowana skala: 40–200 L roboczo. Merck Common Control Platform bazowo używa GE iFIX i integruje się z siecią zakładu przez OPC. CCP ma edytor receptur z sześcioma fazami, grupami akcji, operacjami start/stop/jump, setpointami, alarmami, komunikacją DCS, trendami, tabular log oraz Read Only Database. Użytkownicy mogą być zarządzani lokalnie lub domenowo w czterech konfigurowalnych grupach dostępu.

Mobius iFlex oferuje opcjonalną stację Emerson DeltaV z dotykowym HMI 18,5 cala. Mobius Breez jest odrębną platformą: basestation hub, CO2 box, cztery POD-y i kasety 2 ml, komputer połączony trzema portami USB 2.0 oraz około 17 dni lokalnej retencji danych. Sieć Breez jest opcjonalna przez komputer.

Galeria urządzenia i rzeczywiste widoki sterowania

Merck / MilliporeSigma Mobius iFlex 200 L — oficjalny lub pochodny materiał techniczny z dokumentacji produktu. Źródło: Merck / MilliporeSigma.

Merck Mobius — rzeczywisty widok interfejsu sterowania; profil właściwej platformy. Źródło: Merck / MilliporeSigma.

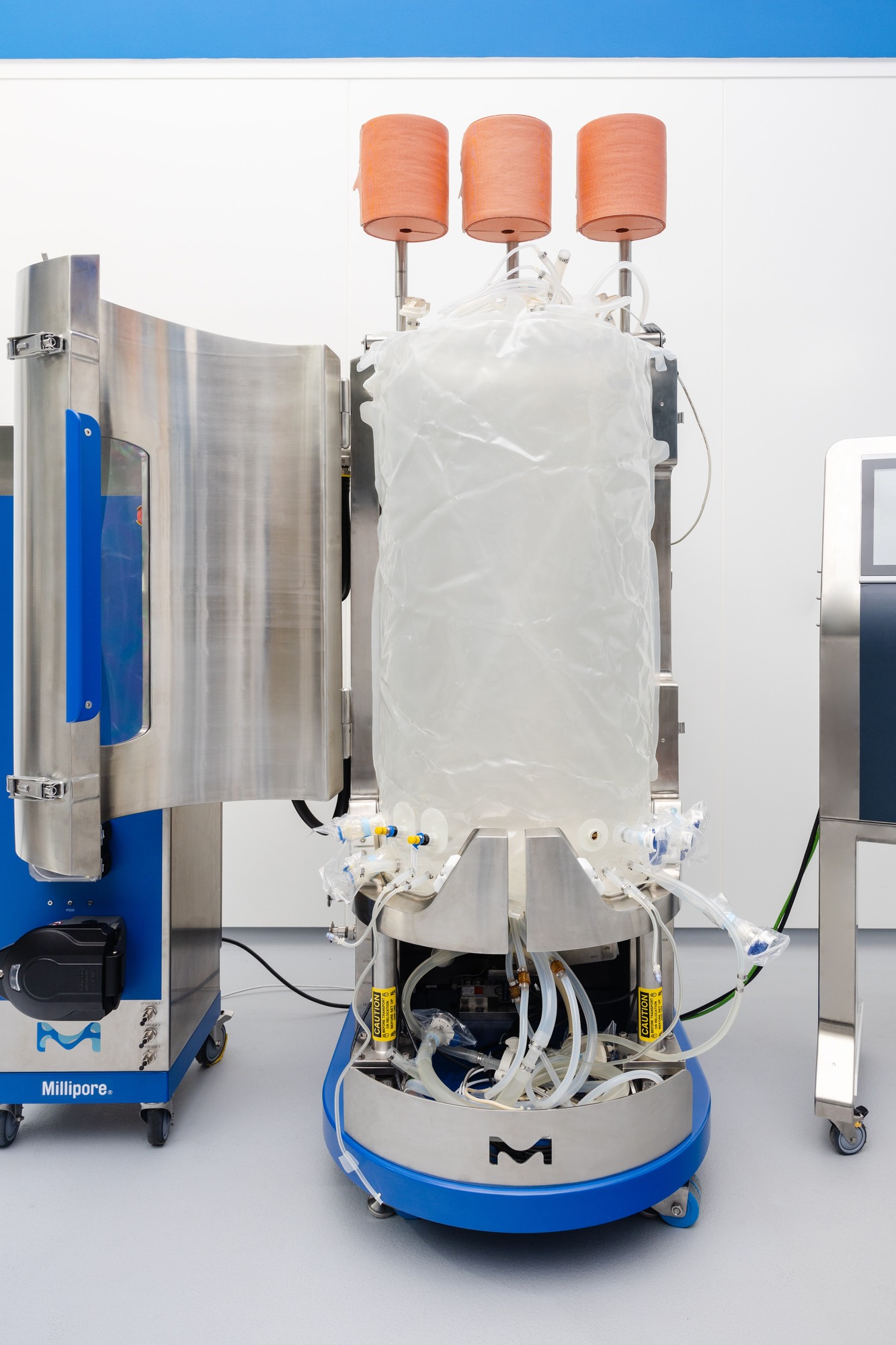

Merck / MilliporeSigma Mobius iFlex 200 L — oficjalny lub pochodny materiał techniczny z dokumentacji produktu. Źródło: Merck / MilliporeSigma.

Merck / MilliporeSigma Mobius iFlex 200 L — oficjalny lub pochodny materiał techniczny z dokumentacji produktu. Źródło: Merck / MilliporeSigma.

Merck / MilliporeSigma Mobius iFlex 200 L — oficjalny lub pochodny materiał techniczny z dokumentacji produktu. Źródło: Merck / MilliporeSigma.

Źródła

• Mobius iFlex Bioreactor — oficjalna karta danych DS12340EN — wymiary, instrumentacja, Flexware, pompy, MFC i interlocki.
• Mobius iFlex Scalability and Performance Guide PG12163EN — geometria, skalowanie, gazowanie, mieszanie i informacje o konfiguracji MFC.
• Oficjalna strona rodziny Mobius single-use — pozycjonowanie produktu oraz identyfikacja fotografii systemu iFlex 200 L w trybie perfuzji.
• Kampania Merck Ultimus — źródło wysokorozdzielczej fotografii platformy Mobius iFlex użytej na karcie.

Weryfikacja źródeł: 8 września 2026 r.
