LABOAO XGCA/XGJA Benchtop In-situ Glass Bioreactor

Zakres rekordu

Główna karta LABOAO łączy oba oznaczenia i rozróżnia napęd magnetyczny od mechanicznego.

Platforma z pojedynczym naczyniem występuje w kilku wariantach pojemności. Układy dwu- i czteronaczyniowe współdzielą sterownik, media i interfejs, natomiast pionowe XGCAV/XGJAV mają inną ramę, przebieg instalacji i ekran.

Identyfikacja XGCA i XGJA

Według tabeli głównej domeny XGCA oznacza wersję z dolnym, pośrednio sprzężonym napędem magnetycznym, a XGJA wersję z napędem mechanicznym. Alternatywna karta „Benchtop In Situ Sterilizable Magnetic Mixing” podaje LBR-XGCA, co jest spójne. Karta „Mechanical Mixing” również podaje LBR-XGCA, choć jej opis dotyczy wału.

Skala i geometria

Producent podaje pełne objętości 1, 3, 5, 7, 10 i 15 L; w źródle lista 10/15 L jest przypadkowo powtórzona. Współczynnik napełnienia wynosi około 70%, a stosunek średnicy do wysokości 1:2–3.

Napęd magnetyczny XGCA

Karta XGCA opisuje silne magnetyczne sprzężenie zawieszone, zastępujące uszczelnienie dynamiczne statycznym i mające ograniczać przeciek oraz kontaminację. Producent deklaruje rozdzielenie silnika od zbiornika i zakres płynnej regulacji do 50–1200 rpm ±5 rpm. W sekcji specyfikacji pojawia się węższe 50–1000 rpm z dokładnością ±1 rpm.

Temperatura i media

Karta podaje zakres od temperatury wody chłodzącej plus 5°C do 60°C oraz dokładność ±0,1°C.

pH i dozowanie kwasu oraz zasady

Producent wskazuje elektrodę Mettler, PID, zakres pH 2–12 oraz katalogową dokładność kontroli ±0,02 pH.

Kwas i zasada są podawane pompami perystaltycznymi. Komenda pompy opisuje pracę napędu, a dawkę określa kalibracja albo pomiar masy lub przepływu.

DO, gaz i kaskada

Karta wymienia sondę Mettler DO, zakres 0–100% i dokładność regulacji ±3%.

Feed i kontrola piany

Rodzina korzysta z pełnego układu czterech torów: kwas, zasada, środek przeciwpienny i pożywka.

Piana jest wykrywana elektrodą, a sterownik uruchamia pompę antifoam.

LBR-B, PLC i HMI

Główna karta nazywa kontroler LBR-B; granularne karty rodzin pokrewnych wskazują Siemens S7-200 oraz 7- albo 10-calowy ekran. Nie można zatem uznać S7-200 za potwierdzony w każdym egzemplarzu. LBR-B jest nazwą funkcjonalnego pakietu, a nie wystarczającym identyfikatorem elektroniki.

Funkcje operatora i receptury

Kolorowy panel prezentuje wartości mierzone i parametry regulacji.

Historia, czas i nośnik danych

Próba obejmuje eksport długiego trendu, alarmów, nastaw i stanów pomp, restart oraz zmianę czasu. Niespójność czasu PLC, HMI i komputera jest ryzykiem dowodowym nawet w urządzeniu odłączonym od sieci.

USB i komputer procesu

Materiały LABOAO opisują USB jako kanał danych i ustawień.

Wsparcie producenta

Support LABOAO oferuje dokumentację, szkolenia i pomoc zdalną.

OEM, ODM i niepewność BOM

LABOAO jawnie oferuje OEM/ODM. Oznaczenia XGC/XGJ, kontroler BIOTECH-7000 i podobne opisy występują w ekosystemie innych chińskich dostawców.

Cena i zakres oferty

Bio-Equip publikuje dla rodziny XGCA/XGJA szerokie 10 000–50 000 USD. Napęd, SIP, sondy, MFC, komputer, waga, analiza exhaust i pakiet kwalifikacyjny istotnie zmieniają koszt.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: szkło borokrzemowe + 316, in-situ automatic program sterilization
• Hardware: XGCA magnetyczny, XGJA mechaniczny według tabeli głównej domeny
• Hardware: karta mechaniczna domeny alternatywnej błędnie powtarza XGCA
• Hardware: LBR-B controller; opcjonalne MFC, weighing, exhaust gas
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

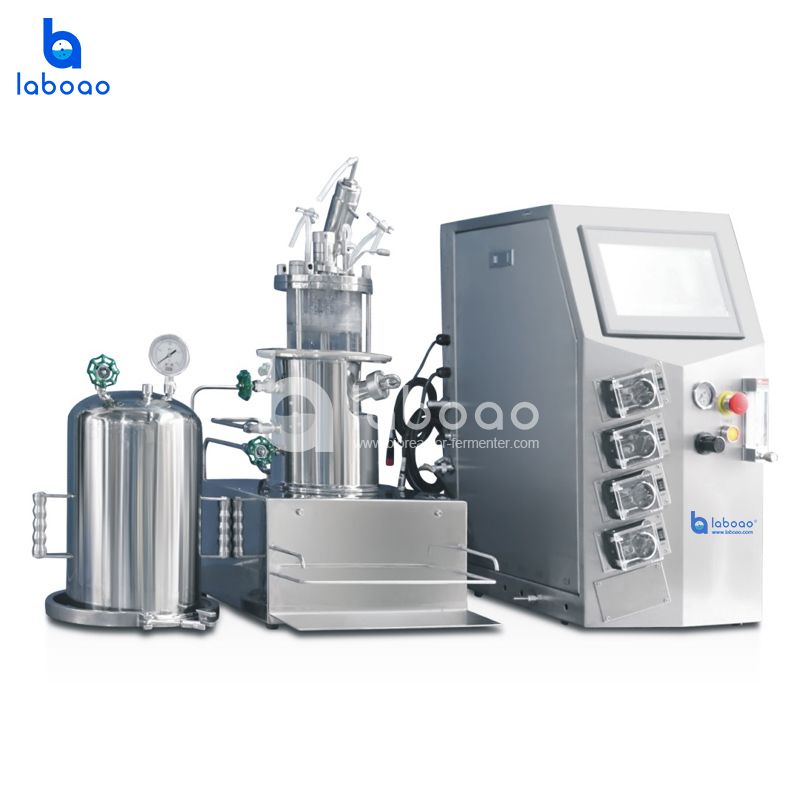

LABOAO XGCA/XGJA Benchtop In-situ Glass Bioreactor — widok 1 z materiałów producenta (800×800).

LABOAO XGCA/XGJA Benchtop In-situ Glass Bioreactor — widok 2 z materiałów producenta (800×800).

LABOAO XGCA/XGJA Benchtop In-situ Glass Bioreactor — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
