LABOAO XGCAV/XGJAV Vertical In-situ Glass Bioreactor

Zakres i granice rodziny

LBR-XGCAV oraz LBR-XGJAV to pionowe bioreaktory LABOAO ze szklano-stalowym naczyniem, sterylizacją in situ i dolnym zaworem spustowym. XGCAV wykorzystuje dolne sprzężenie magnetyczne, a XGJAV mechaniczny napęd od góry. Oficjalne karty rozdzielają symbole konsekwentniej niż w rodzinie stołowej XGCA/XGJA i podają różne warianty panelu oraz sterownika.

Pojedyncze systemy pionowe 1–15 l są wariantami jednej platformy. Czteronaczyniowy XGCA-4-C wykorzystuje wspólny kontroler, a stołowe XGCA/XGJA mają inną ramę, przebieg przewodów, spust i rozmieszczenie napędu.

Identyfikacja wariantów

Karta „Vertical In Situ Sterilizable Magnetic Mixing” publikuje symbol LBR-XGCAV, a karta wariantu mechanicznego symbol LBR-XGJAV.

Pojemność i geometria

Obie karty podają pełną objętość 1, 3, 5, 7, 10 i 15 L, przy czym lista w HTML przypadkowo powtarza 10 i 15 L. Współczynnik napełnienia wynosi około 70%, a stosunek średnicy do wysokości 1:2–3.

Pionowy układ oraz dolny spust zmieniają wysokość cieczy i objętość martwą.

Pionowa rama i ergonomia

Jednocześnie środek ciężkości, wysokość pokrywy i dostęp do sond różnią się od układu benchtop.

Materiały kontaktowe

Producent opisuje zbiornik jako stal nierdzewną z częścią z borokrzemowego szkła.

Sterylizacja in situ

Napęd magnetyczny XGCAV

XGCAV wykorzystuje dolny, pośrednio sprzężony układ magnetyczny. Producent deklaruje zawieszone sprzężenie, usunięcie uszczelnienia dynamicznego i ograniczenie przecieku. Opis podaje bezstopniowy zakres 50–1200 rpm ±5 rpm, podczas gdy tabela specyfikacji mówi 50–1000 rpm z dokładnością ±1 rpm.

Napęd mechaniczny XGJAV

XGJAV stosuje bezpośredni napęd mechaniczny od góry. Katalogowy zakres wynosi 50–1000 rpm z deklarowaną dokładnością ±1 rpm.

Parametry napędu są częścią baseline.

Temperatura i chłodzenie

Publikowany zakres to temperatura wody chłodzącej plus 5°C do 60°C, z dokładnością ±0,1°C.

pH i DO

Producent wskazuje sondy Mettler, PID pH 2–12 z deklarowaną dokładnością ±0,02 pH oraz DO 0–100% z ±3%.

Cztery pompy i piana

Na froncie kontrolera znajdują się cztery pompy perystaltyczne do kwasu, zasady, środka przeciwpiennego i pożywki.

Każdą pompę kalibruje się z rzeczywistym medium i przewodem.

LBR-A, LBR-B i Siemens S7-200

Karta XGCAV podaje LBR-B, Siemens S7-200 i 7-calowy ekran. XGJAV oferuje kontrolery LBR-A lub LBR-B, Siemens S7-200 oraz ekran 10-calowy.

Ekran operatorski

Panel kolorowy prezentuje wartości mierzone i parametry regulacji.

USB, historia i komputer

Obie karty deklarują transfer danych przez pamięć USB, a opis rodziny mówi o przesyłaniu danych i parametrów do kontrolera lub komputera.

Wsparcie producenta

Support LABOAO oferuje instrukcje na żądanie, szkolenia i pomoc zdalną.

OEM i niepewność BOM

LABOAO oferuje OEM/ODM, a ekosystem BIOTECH-7000 i podobne nazwy serii pojawiają się u innych dostawców. W XGCAV/XGJAV granularne karty wskazują S7-200; nie określają panelu ani rewizji.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: pionowa rama, szkło + stal 316L, SIP
• Hardware: XGCAV magnetic; XGJAV mechanical
• Hardware: Siemens S7-200, touch HMI i USB na granularnych kartach
• Hardware: konfiguracje sensorów i MFC zależne od zamówienia
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

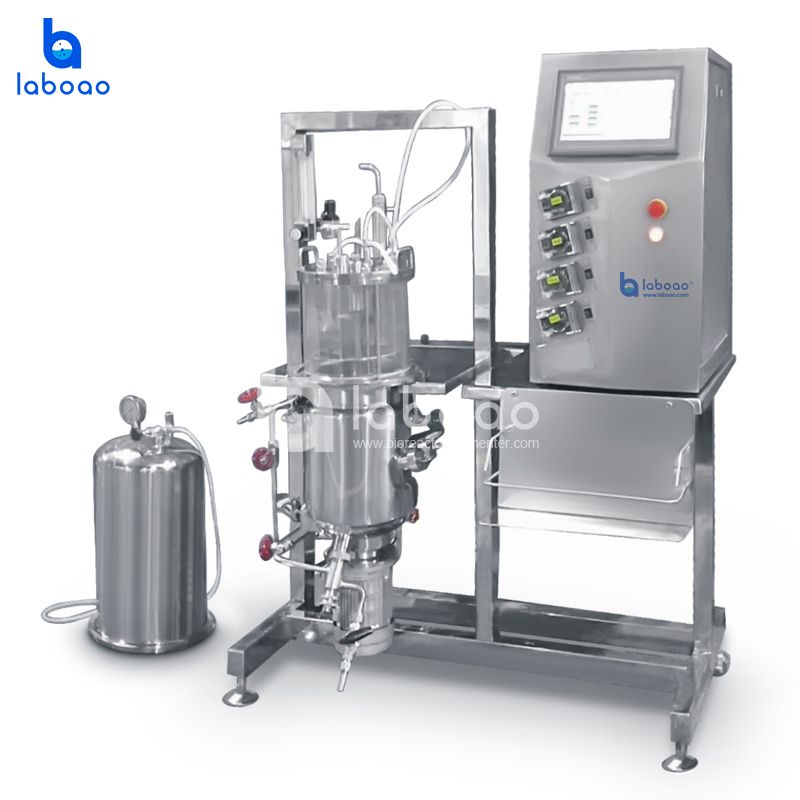

LABOAO XGCAV/XGJAV Vertical In-situ Glass Bioreactor — widok 1 z materiałów producenta (800×800).

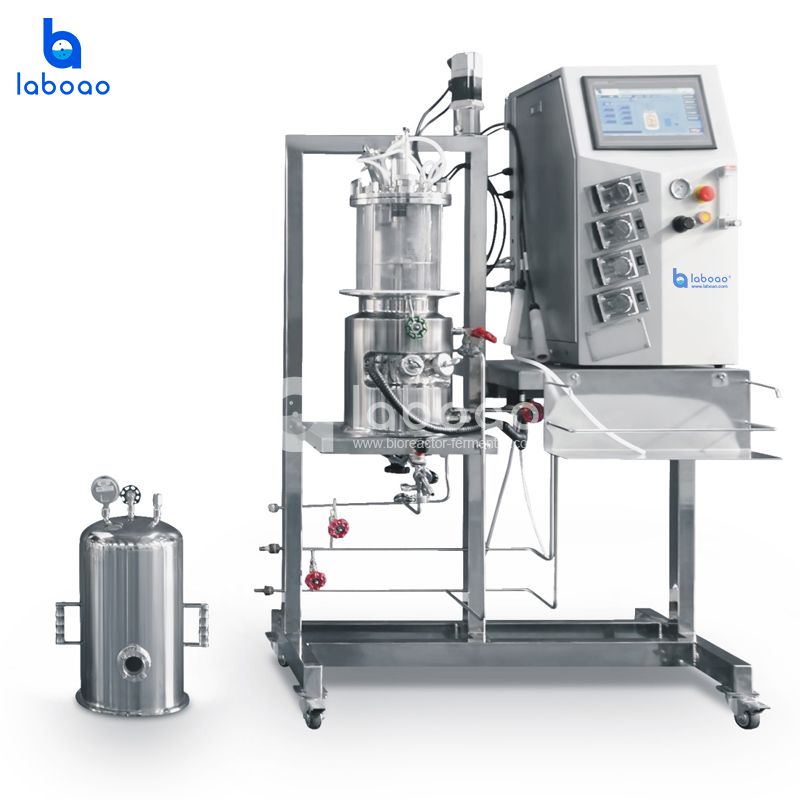

LABOAO XGCAV/XGJAV Vertical In-situ Glass Bioreactor — widok 2 z materiałów producenta (800×800).

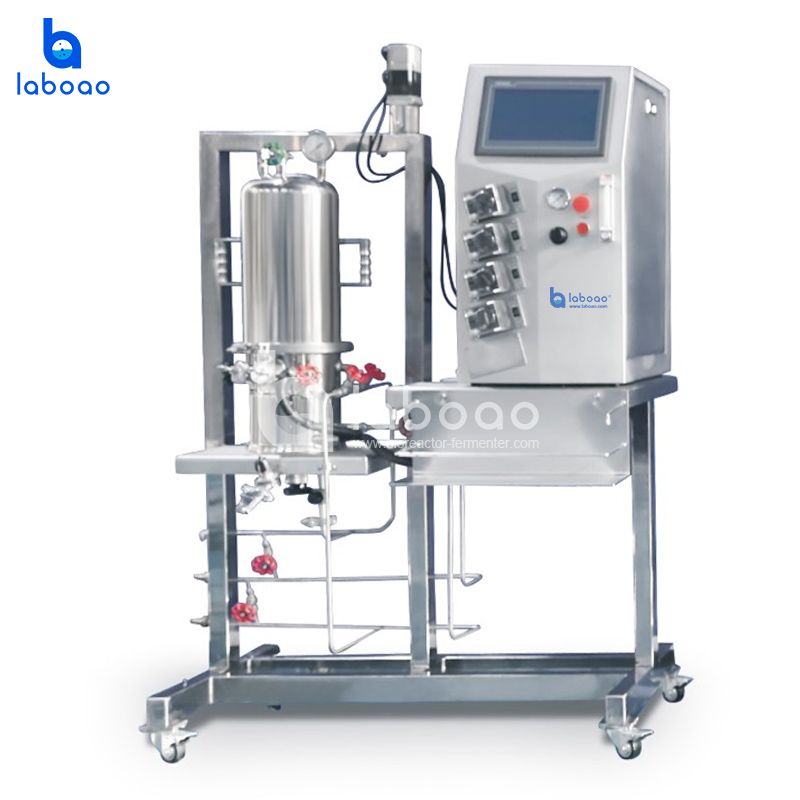

LABOAO XGCAV/XGJAV Vertical In-situ Glass Bioreactor — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
