KNIKBIO XGCA/XGJA Benchtop In-situ Glass Bioreactor

Identyfikacja operacyjna

Producent oferuje wyposażenie opcjonalne, a wspólne treści kart bywają skopiowane między konfiguracjami.

Pozycja rodziny w katalogu KNIKBIO

Naczynie pozostaje szklane i laboratoryjne; sterylizacja ma odbywać się na stanowisku.

Stołowa platforma ze sterownikiem B występuje w wariancie magnetycznym i mechanicznym, o wspólnych wymiarach i podstawowych torach. XGJA-mini, czteronaczyniowe XGCA-4-H/XGJA-4-H i systemy off-site są odrębnymi konstrukcjami. Wariant parallel ma inną topologię alarmów, więcej pomp i wspólny kontroler.

Pojemności, napełnienie i exact warianty

Model z granularnej karty	Deklarowana objętość robocza	Informacja wymagająca potwierdzenia
5GJA	2–4 L	czy 5 L jest total i czy cykl SIP obejmuje pełny tor
7GJA	3–5 L	exact napęd, wirnik i moc grzania
10GJA	5–8 L	zgodność z 65–80% i limitem szkła
15GJA	7–10 L	utility load, pressure limit i czas chłodzenia

Tabela rodziny rozszerza nominalny zakres do 1/2/3/5/7/10/15 L. Producent podaje napełnienie 65–80%, a 70% jako optimum.

Te parametry są potrzebne do technicznego porównania ofert.

Materiały i konstrukcja ciśnieniowa

Naczynie łączy szkło borokrzemowe ze stalą 316L. Deklarowany stosunek wysokości do średnicy to 2:1.

XGCA: napęd magnetyczny i konflikt opisu

Główna tabela przypisuje XGCA dolne mieszanie magnetyczne, natomiast w tym samym wierszu występuje także fraza o napędzie mechanicznym od góry.

XGJA: górny napęd mechaniczny

Karta podaje 70–1200 rpm ±1%, silnik AC i regulację bezstopniową.

Granica SIP: co musi zostać określone

Hasło „in situ sterilization” jest deklaracją funkcji, nie dowodem zwalidowanego cyklu.

Macierz stanów sekwencji sterylizacji

Stan	Oczekiwane dowody	Przykładowy warunek bezpiecznego przejścia
odpowietrzanie / purge	przepływ i usunięcie zimnego powietrza	stabilny warunek procesu według URS
nagrzewanie	trend temperatury i ciśnienia, komendy elementów
hold	czas liczony dopiero po osiągnięciu wszystkich kryteriów	wszystkie czujniki krytyczne w granicach
chłodzenie	sterowany spadek temperatury, ochrona podciśnienia	dopuszczalna rampa i sterylny gaz kompensacyjny
gotowość	wynik cyklu, alarmy i wersja receptury	cykl bez niezaakceptowanych odchyleń

CIP: deklaracja marketingowa a wyposażenie

W sekcji „main features” karta mówi o full automatic cleaning (CIP) i automatic sterilization (SIP). Lista opcji na tej samej stronie nie tworzy spójnego standardowego BOM.

Temperatura, grzanie i chłodzenie

Karta podaje regulację od około 5°C powyżej temperatury chłodziwa do 65°C, z deklarowaną dokładnością ±0,1°C. Obieg wiązany jest z pompą Grundfos, a moc całego urządzenia z 220 V/2 kW.

pH, DO, piana i sensory dodatkowe

Opcje obejmują level, ważenie feed, kilka strumieni podawania, online methanol/ethanol i O2/CO2 exhaust. Każda opcja zwiększa liczbę transmitterów, kont kalibracyjnych i danych.

Feed i cztery pompy perystaltyczne

Wspólny BOM wymienia cztery pompy Longer.

Gaz, filtry i ręczne elementy

Opcjonalnie można dodać MFC oraz czysty tlen.

Sterylizacja samego naczynia bez zwalidowania exhaust pozostawia cold spot.

Sterownik KNIKBIO-B i logika lokalna

Tabela wskazuje KNIKBIO-B Process controller. Opis rodzinny mówi o Siemens PLC, przemysłowym LCD touch, pamięci parametrów i transmisji do komputera.

Host 2019/2020 i granica dziedziczenia

KNIK publikuje osobną architekturę BIO-S z S7-1200, Siemens HMI, komputerem Windows 7/10, bazą danych i Industrial Ethernet.

Na hoście 2019/2020 opisano trzy role.

Storage, historia i eksport

Producent deklaruje pamięć nastaw, historical/trend curves, batch reports i USB/Excel-compatible transfer.

Firmware, aktualizacja i odtwarzanie

Nie opisano podpisu, rollbacku ani factory reset.

CVE i advisories warunkowe

Windows 7 jest poza standardowym wsparciem, a standardowy Windows 10 zakończył je w 2025 r.

Relacje rodzinne i OEM

Prawdopodobieństwo wspólnej platformy jest wysokie.

Karta KNIK pozostaje osobna ze względu na źródło wsparcia, dokumentację, odpowiedzialność i nazwy software.

Udokumentowane fakty o automatyce KNIKBIO

Karta opisuje KNIKBIO XGCA/XGJA Benchtop In-situ Glass Bioreactor. Udokumentowana skala: 1–15 L total; exact GJA 5–15 L i 2–10 L working. Oficjalna karta platformy KNIKBIO 2019/2020 opisuje Siemens S7-1200, wielopoziomowe rozszerzenia I/O, przemysłowy panel Siemens, host z Windows 7 albo Windows 10 i komunikację przez Industrial Ethernet.

Sterownik polowy wykonuje regulację PID i utrzymuje proces bez komputera nadrzędnego. Host służy do wizualizacji w czasie rzeczywistym, zapisu, analizy, wykresów, raportów partii i druku; ważne parametry są zapisywane w bazie danych, a historia może być przechowywana przez lata. Opis platformy wymienia wielopoziomowe role użytkowników, ochronę hasłem, krzywe historyczne, tryby ręczny/automatyczny/stop oraz programowe sekwencje SIP dla odpowiednio wyposażonych systemów.

Galeria i widoki interfejsu

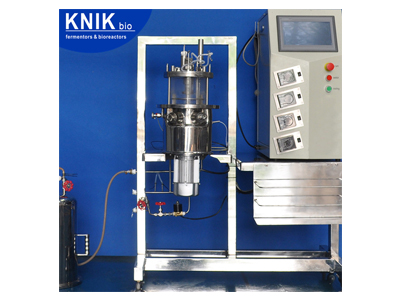

KNIKBIO XGCA/XGJA Benchtop In-situ Glass Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO XGCA/XGJA Benchtop In-situ Glass Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.
