LABOAO XGC/XGJ Off-site Glass Bioreactor

Zakres i przeznaczenie

Producent pozycjonuje je do hodowli mikroorganizmów, prac rozwojowych, optymalizacji pożywki i małoskalowych procesów komórkowych.

Zakres rekordu wyłącza all-glass XGJG/XGJGG, systemy in-situ XGCA/XGJA, pionowe XGCAV/XGJAV i układy wielonaczyniowe.

Konflikt oznaczeń napędu

Główna tabela LABOAO przypisuje XGC do mieszania magnetycznego, a XGJ do mechanicznego napędu wałowego.

Dokument zamówieniowy, zdjęcie osi napędu i schemat mechaniczny mają większą wartość niż nazwa strony.

Pojemności i objętość robocza

Oficjalny katalog wymienia 0,3; 0,5; 1; 2; 3; 5; 7; 10 i 15 L, choć ekstrakcja tekstu z PDF-u zawiera błąd 14 zamiast 1L. Inne karty i tabela potwierdzają 1 L. Współczynnik napełnienia wynosi zwykle 65–80%, z 70% jako wartością optymalną. Dla naczynia 5 L oznacza to 3,25–4 L roboczo, typowo około 3,5 L.

Konstrukcja naczynia

Opis mówi o wysokotemperaturowym, odpornym chemicznie szkle borokrzemowym i elementach 316L.

Sterylizacja off-site

Naczynie jest sterylizowane w autoklawie poza panelem.

Mieszanie mechaniczne

Wariant mechaniczny wykorzystuje bezpośrednie sprzęgło i napęd górny według głównej tabeli. Producent podaje typowy zakres 50–1200 rpm ±5 rpm dla rodziny szklanej.

Mieszanie magnetyczne

Wariant magnetyczny przenosi moment przez sprzęgło bez klasycznego przejścia wału przez pokrywę. Zmniejsza ryzyko nieszczelności dynamicznej; nie usuwa pozostałych portów aseptycznych.

Pomiary i regulacja

Wyposażenie opcjonalne zależy od konfiguracji zamówienia.

Kwalifikacja torów pomiarowych

Deklarowane dokładności pH, DO i temperatury nie mówią, jak producent wyznaczył niepewność całego toru.

Pompy i dozowanie

Typowa jednostka ma cztery pompy perystaltyczne: kwas, zasada, feed i antifoam.

Kontroler LBR-B i Siemens

Główna tabela dla części jednozbiornikowych wskazuje LBR-B biological process controller. Wyspecjalizowana karta shaft-drive wymienia Siemens S7-200, touch screen i USB, a karta magnetic-drive eksponuje LBR-B i password.

Dane, storage i USB

Producent deklaruje transmisję danych do kontrolera lub komputera, historię i USB w części kart.

Firmware i odtwarzanie

Strona Support oferuje instrukcje i pomoc na żądanie. Typowe ścieżki download/security są 404 lub soft-404.

Każdy eksportowany plik otrzymuje hash, datę i oznaczenie źródła.

OEM i podobne rodziny

LABOAO oferuje OEM/ODM, a oficjalne PDF-y wskazują BIOTECH-7000. Konflikt przypisania napędów wzmacnia potrzebę kontroli as-built.

Model strony internetowej jest wskazówką do wyszukania instrukcji, nie substytutem serializowanej dokumentacji.

Cena

Machinio publikuje ofertę laboratoryjnego XGC/XGJ 5 L za 26 000 USD. Cena dotyczy opisu listingu, a nie wszystkich pojemności i napędów.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: borokrzemowe szkło + 316L, off-site/autoklaw
• Hardware: napęd magnetyczny lub wałowy; bieżące karty odwracają przypisanie liter względem tabeli
• Hardware: LBR-B albo Siemens S7-200 zależnie od karty/dostawy
• Hardware: 50–1200 rpm, pH, DO, temperatura, feed i odpienianie
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

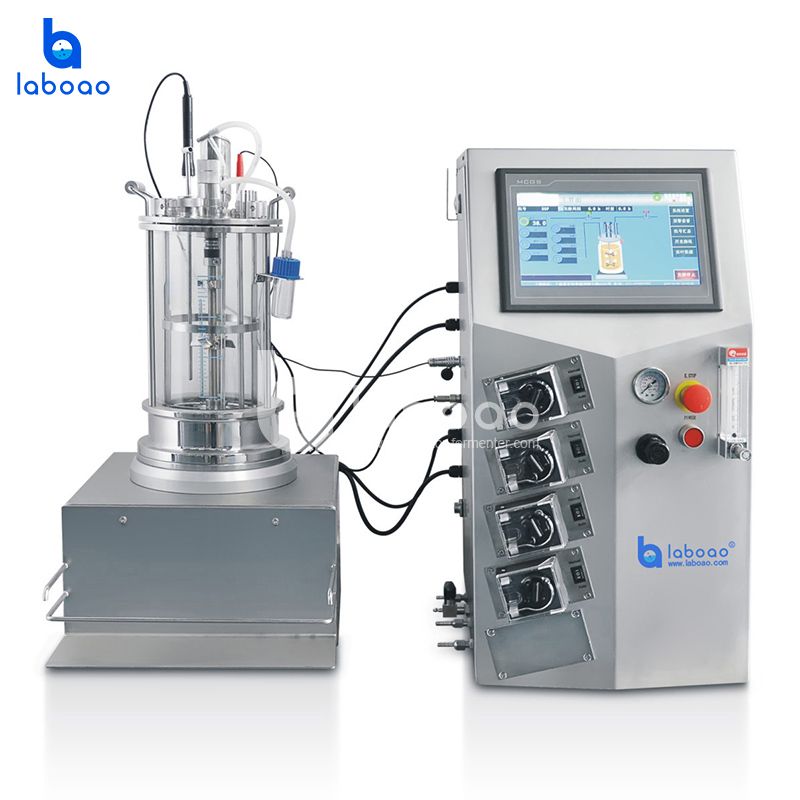

LABOAO XGC/XGJ Off-site Glass Bioreactor — widok 1 z materiałów producenta (800×800).

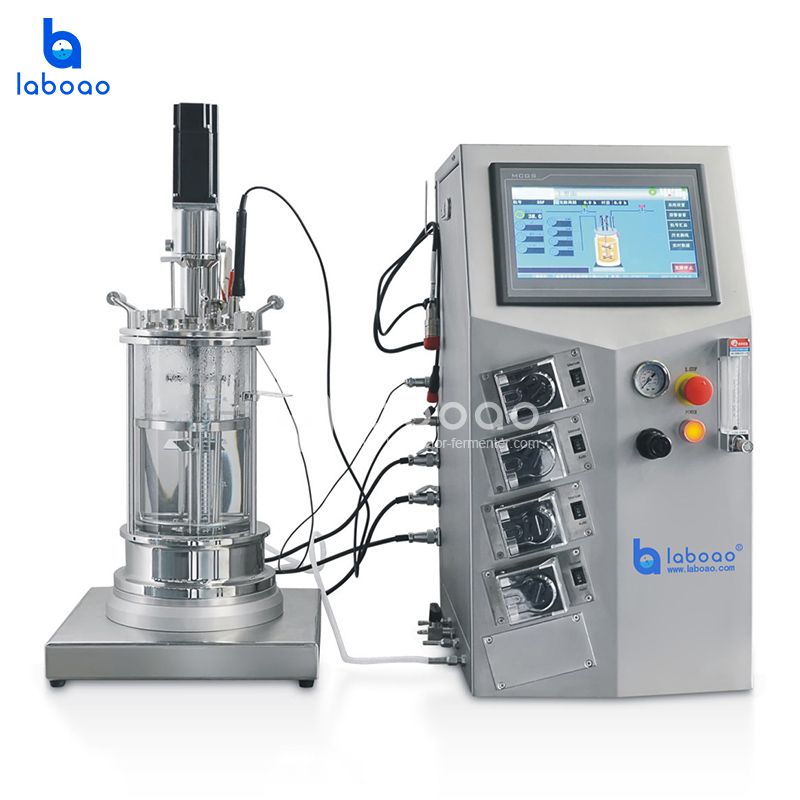

LABOAO XGC/XGJ Off-site Glass Bioreactor — widok 2 z materiałów producenta (800×800).

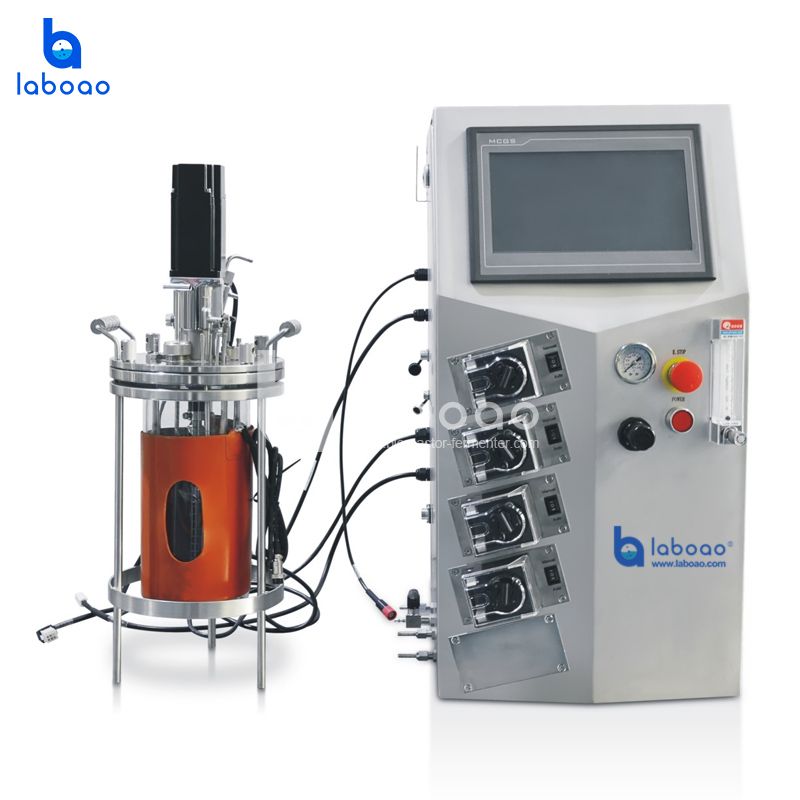

LABOAO XGC/XGJ Off-site Glass Bioreactor — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
