LABOAO XGJG/XGJGG All-glass Off-site Bioreactor

Zakres rodziny

LBR-XGJG i LBR-XGJGG są laboratoryjnymi fermentorami LABOAO z naczyniem określanym przez producenta jako all-glass tank. Sterylizacja odbywa się poza stanowiskiem, a typowe pojemności wynoszą 1, 2, 3, 5, 7, 10 i 15 L.

Wspólna karta producenta zestawia oba symbole w jednej tabeli i przypisuje im ten sam pakiet pomiarowo-sterujący. Z tego powodu pojemności pozostają wariantami jednego rekordu. Układy wielonaczyniowe o tych samych rdzeniach mają odrębne karty, ponieważ zmieniają topologię PLC/HMI i ryzyko wspólnej awarii.

Skala i objętość robocza

Tabela podaje X=1/2/3/5/7/10/15L.

Dla 15 L rosną bezwładność termiczna, zapotrzebowanie na gaz i energia mieszania.

Konstrukcja all-glass

Przezroczyste naczynie ułatwia obserwację piany, mieszania i kontaminacji.

Płaszcz jednościenny i dwuścienny

Wariant dwuścienny umożliwia przepływ medium termicznego w płaszczu szklanym.

Sterylizacja poza stanowiskiem

Naczynie jest autoklawowane poza kontrolerem.

Mieszanie

Producent opisuje mechaniczne mieszanie w rodzinie XGJG/XGJGG.

Sondy pH, DO i temperatury

Dla DO warunki 0/100%, temperaturę i ciśnienie.

Pompy i bilans dodatków

Cztery pompy perystaltyczne obsługują kwas, zasadę, feed i antifoam.

Kontroler LBR-B

Tabela rodziny podaje pakiet sterowania LBR-B biological process controller.

Firmware, software i aktualizacje

Strona Support oferuje instrukcje i pomoc na żądanie; /download jest soft-404.

OEM i niepewność BOM

LABOAO oferuje OEM/ODM, a podobne kody i kontrolery występują u innych dostawców. Firmowy PDF wskazuje BIOTECH-7000; karta XGJG/XGJGG nazywa LBR-B.

Cena i rynek

Oficjalna karta jest RFQ. Bio-Equip publikuje dla rodzin szklanych LABOAO szerokie 10 000–50 000 USD. Liczba ścian, sond, pomp, MFC, komputer i kwalifikacja zmieniają koszt.

Macierz parametrów referencyjnych

Alternatywna oficjalna karta LBR-XGJG Series podaje dla wykonania jednościennego naczynia 1, 2, 3, 5, 7, 10 i 15 L, współczynnik napełnienia 65–80% z wartością optymalną 70% oraz stosunek średnicy do wysokości 1:2–3. Deklaruje cylinder z borokrzemowego szkła odpornego na temperaturę, kwasy i zasady oraz pokrywę i dno ze stali 316L. Dane te są punktem odniesienia dla odbioru; nie zastępują certyfikatu materiałowego konkretnej dostawy.

Zakres mieszania wynosi 50–1000 rpm, a deklarowana dokładność wskazania lub regulacji ±1 rpm.

Producent podaje dla pH zakres 2–12 i dokładność kontroli ±0,02 pH, dla DO zakres 0–100% i dokładność ±3%, a dla temperatury zakres od temperatury wody chłodzącej +5°C do 60°C i dokładność ±0,1°C.

Wentylacja jest opisana jako ręcznie ustawiany przepływ z rotametrem, a ciśnienie jako ręczna regulacja z manometrem w zakresie 0–0,20 MPa.

Karty przypisują cztery pompy do kwasu, zasady, pożywki i środka przeciwpiennego oraz automatyczną detekcję piany elektrodą.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: all-glass tank, off-site sterilization
• Hardware: wariant jedno- i dwuścienny; pojemność jest opcją serii
• Hardware: LBR-B biological process controller
• Hardware: podstawowe tory: temperatura, rpm, pH, DO, feed, antifoam, aeration, pressure
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

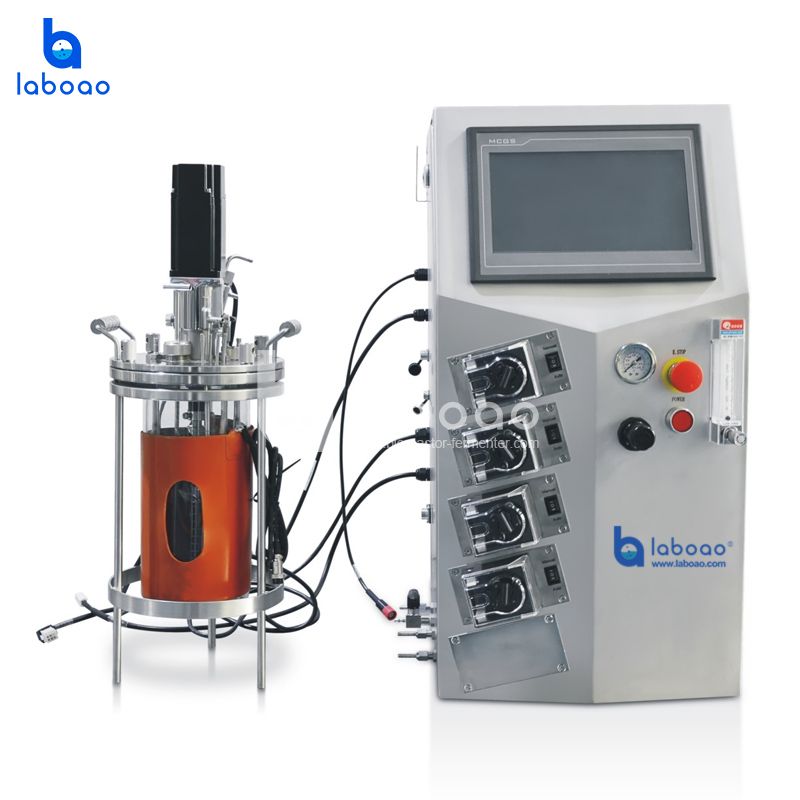

LABOAO XGJG/XGJGG All-glass Off-site Bioreactor — widok 1 z materiałów producenta (800×800).

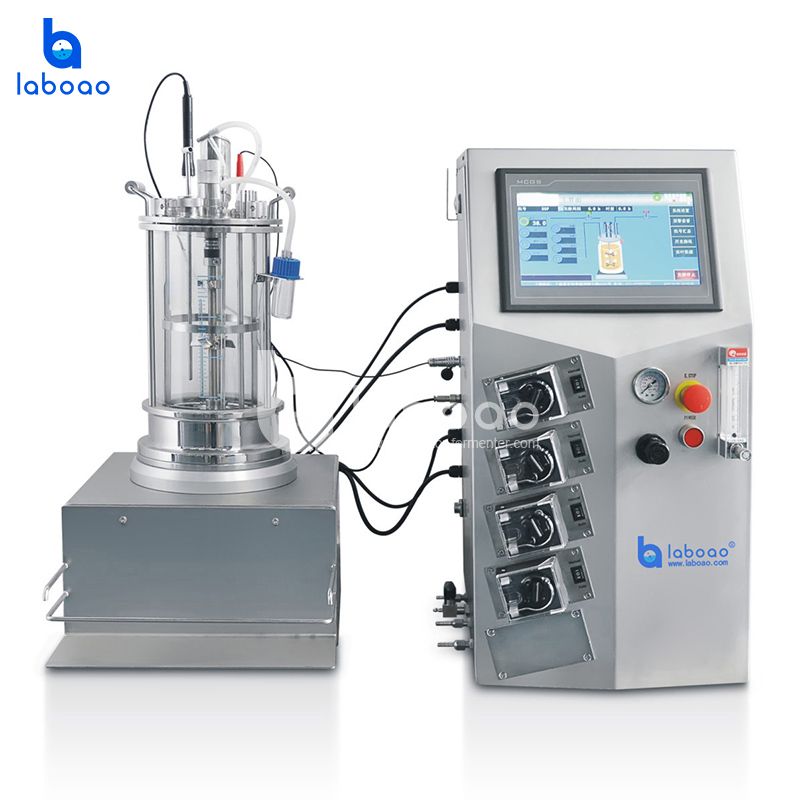

LABOAO XGJG/XGJGG All-glass Off-site Bioreactor — widok 2 z materiałów producenta (800×800).

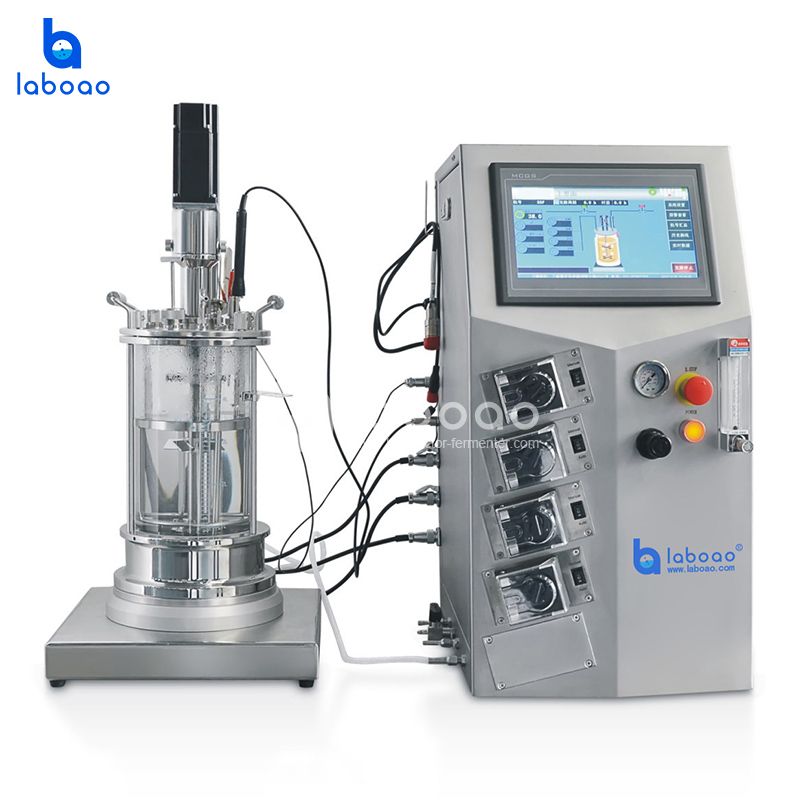

LABOAO XGJG/XGJGG All-glass Off-site Bioreactor — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
