LABOAO XSC/XSCUC Stainless Magnetic Bioreactor

Zakres rodziny

LBR-XSCUC i LBR-XSC są stalowymi bioreaktorami LABOAO z bezkontaktowo sprzęganym napędem magnetycznym. Oficjalna karta XSCUC opisuje napęd górny; tabela rodzinna przypisuje XSC do napędu dolnego. Zakres konfigurowany wynosi 5–5000 L. Platforma jest kierowana szczególnie do długich hodowli roślinnych i zwierzęcych o małej lepkości i wysokich wymaganiach aseptycznych.

Identyfikacja XSCUC i XSC

Karta producenta wprost podaje LBR-XSCUC Series i „strong magnetic upper magnetic stirring system”.

Skala i geometria

Oficjalny zakres XSCUC to 5–5000 L. Stosunek średnicy do wysokości wynosi 1:2–2,5, a deklarowany współczynnik napełnienia 70%.

Scale-up od 5 do 5000 L nie zachowuje automatycznie P/V, tip speed ani kLa.

Materiały i powierzchnia

Karta opisuje główny korpus jako 316L bez martwych naroży i podaje Ra≤0,4 µm dla stali. Tabela parametrów dopuszcza 304/316, co jest wewnętrzną niespójnością.

Górny napęd XSCUC

Górne sprzęgło pozostawia pokrywę bardziej złożoną mechanicznie; producent deklaruje otwarty dostęp do obsługi i czyszczenia. Karta wymienia silnik AC odporny na trudne warunki, dwustopniowe proste łopatki i jednostopniowe mechaniczne mieszadło odpieniające.

Zakres prędkości

XSCUC ma katalogowe 50–700 rpm, płynną regulację i deklarowaną dokładność ±1 rpm.

Zastosowania low-shear

Producent kieruje XSCUC do kultur roślinnych, zwierzęcych i mikroorganizmów o małej lepkości oraz długim cyklu. Sprzęgło magnetyczne poprawia szczelność; shear wynika z wirnika, rpm, gazu i geometrii, nie z samego rodzaju napędu.

Sterylizacja automatyczna lub ręczna

Karta dopuszcza automatyczną albo ręczną sterylizację in situ. Tryb jest cechą zamówienia, nie opcją programową dostępną zawsze.

Temperatura

XSCUC publikuje zakres od temperatury wody chłodzącej +5°C do 55°C, dokładność ±0,1°C i rozdzielczość 0,1°C. Układ wykorzystuje elektryczne grzanie i chłodzenie wodą.

Aeracja

Automatyczne MFC, mieszanie O2/N2/CO2 i analiza exhaust są opcjami, dopóki BOM nie potwierdzi inaczej. Każdy tor ma zakres, filtr, zawór zwrotny, materiał i stan po zaniku energii.

pH

Publikowany zakres pH wynosi 2–12, dokładność kontroli ±0,02 i rozdzielczość 0,01. Karta mówi o dedykowanej elektrodzie, bez exact producenta i modelu.

DO

DO ma zakres 0–100%, dokładność kontroli ±3% i rozdzielczość 0,1%.

Piana i dozowanie

Elektroda piany uruchamia pompę perystaltyczną środka przeciwpiennego. Karta opisuje kompletny system uzupełniania z osobnymi torami kwasu, zasady, feedu i środka przeciwpiennego.

PLC, HMI i architektura

BOM obejmuje CPU, panel, I/O, zasilacze, napęd, przetworniki i interfejsy z firmware. Projekt źródłowy PLC/HMI i parametry napędu należą do dostawy.

OEM i relacja do SCUC

LABOAO jawnie oferuje OEM/ODM. To sygnał wspólnego integratora lub szablonu, nie dowód identycznego naczynia, programu ani firmware.

Animal-cell LBR-40/100/300/500SCUC pozostaje w osobnym rekordzie, bo karta określa exact zastosowanie i konfigurację.

Cena

Oficjalna karta jest RFQ. Bio-Equip publikuje rodzinne 10 000–50 000 USD dla stalowych/cell bioreactors; nie rozdziela XSC, XSCUC, pojemności ani automatyki.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: 316L, uszczelniony magnetic coupling
• Hardware: XSC bottom magnetic; XSCUC top magnetic
• Hardware: Siemens S7-200 + touch HMI według wspólnej rodziny stalowej
• Hardware: zakres sensorów, SIP/CIP i load cells konfigurowany
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

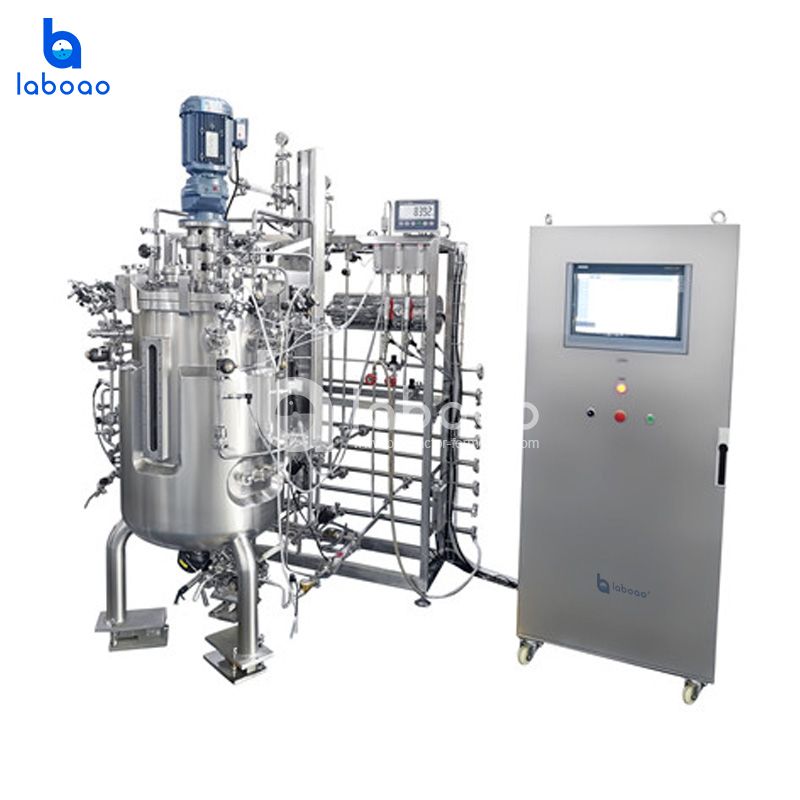

LABOAO XSC/XSCUC Stainless Magnetic Bioreactor — widok 1 z materiałów producenta (800×800).

LABOAO XSC/XSCUC Stainless Magnetic Bioreactor — widok 2 z materiałów producenta (800×800).

LABOAO XSC/XSCUC Stainless Magnetic Bioreactor — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
