- Producent urządzenia / marka
- KNIKBIO
- Grupa katalogowa
- KNIKBIO
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- SCUC Upper Magnetic Animal-cell Bioreactor
- Typ rekordu
- rodzina stalowych bioreaktorów animal-cell z górnym napędem magnetycznym
- SKU / numer katalogowy
- KNIK-70SCUC / KNIK-300SCUC / KNIK-1000SCUC; historyczne KNIK-50-500SCUC i KNIK-500SCUC; karta 100 L upper magnetic
- Skala
- 70/300/1000 L katalogowo; historyczne 50+500 L i 500 L; karta platformy 10–200 L
- Architektura sterowania
- C4 — Wbudowany webserwer lub mobilny HMI
- Ryzyko rebrandingu
- wysokie — SCUC Upper Magnetic Animal-cell Bioreactor należy do oferty KNIKBIO, której kody, opisy, dane kontaktowe i platformy sterowania mają udokumentowane odpowiedniki BLBIO/Bailun; pochodzenie konkretnego egzemplarza wymaga tabliczki, dokumentów zamówienia i porównania BOM.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — SCUC Upper Magnetic Animal-cell Bioreactor występuje z różnymi naczyniami, napędami, sensorami i generacjami kontrolerów B/S/C/D, S7-200 lub S7-1200, a exact CPU, HMI, PCB/I/O, storage, OS, firmware, projekty, porty i recovery nie są publicznie ustalone.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- KNIKBIO SC Stainless Magnetic Bioreactor
LABOAO XSC/XSCUC Stainless Magnetic Bioreactor
LABOAO Animal Cell Bioreactor GJC/SCUC
Indeks danych technicznych
Parametry urządzenia i wariantów
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs fizyczny | Ethernet |
| Sieć przemysłowa — profil platformy producenta | dwupoziomowa architektura Industrial Ethernet PLC/HMI/host |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| System operacyjny | Windows 7 |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Sprzęt i komponent | katalog: upper magnetic mixing dla plant/animal cells, długich hodowli, niskiej lepkości i niskich rpm |
| Sprzęt i komponent | exact katalogowe pojemności 70, 300 i 1000 L; dokument 17.05.2021 pokazuje train 50+500 L oraz pojedynczy 500 L |
| Sprzęt i komponent | karta upper magnetic podaje rozmiary 10/20/30/50/80/100/200 L oraz 316L |
| Sprzęt i komponent | ta sama karta miesza mechanical double seal z magnetic drive bez mechanical seals; exact napęd wymaga BOM i GA |
| Sprzęt i komponent | turbine impeller, opcjonalna automatyczna kontrola gazów i specjalny microbubble delivery |
| Sprzęt i komponent | in-situ automatic sterilization program |
| Sprzęt i komponent | dokument 210517 publikuje blok 350 L total/250 L working, Ra≤0,2, vessel/jacket 0,35 MPa i SEW, ale nie wolno go dziedziczyć na wszystkie SCUC |
| Oprogramowanie lub tryb | karta 100 L upper magnetic: BIO-D biological process controller, Siemens PLC i Taiwan Advantech IPC |
| Oprogramowanie lub tryb | brak exact rodziny i order number PLC, modelu IPC/HMI, firmware, OS, runtime, I/O i storage |
| Oprogramowanie lub tryb | ogólna karta mammalian software: host version 2019/2020, Win7/Win10, S7-1200, Industrial Ethernet i praca bez hosta |
| Oprogramowanie lub tryb | nowsza karta software opisuje wieloletnią historię z hostem, batch reports, alarmy oraz role operator/technician/administrator |
| Oprogramowanie lub tryb | S7-1200 i software 2019/2020 są możliwą nowszą architekturą, nie exact dowodem dla historycznych 50/500/70/300/1000SCUC |
| Warunek korelacji podatności | MLFB CPU, firmware, model HMI, build Windows i rewizje projektów muszą być potwierdzone as-built |
Zastosowania
Ustalenia pierwszej fazy
Rodzina SCUC obejmuje stalowe konfiguracje animal-cell z górnym sprzęgłem magnetycznym, przeznaczone do długich hodowli o niskiej lepkości i niskich obrotach. Katalog oraz dokument projektowy zachowują exact kody 70/300/1000SCUC, 50-500SCUC i 500SCUC, lecz publiczne źródła mieszają mechaniczne i magnetyczne napędy oraz różne generacje PCS.
Źródła identyfikacji
- KNIKBIO — oficjalna karta 100 L upper magnetic cell culture
- MedicalExpo/KNIK — 100 L upper magnetic stirring Cell Culture Bioreactor
- MedicalExpo/KNIK — katalog, exact 70/300/1000SCUC i upper magnetic profile
- MedicalExpo/KNIK — dokument 210517, exact 50-500SCUC i 500SCUC
- KNIKBIO — oficjalny indeks Cell Bioreactors-fermentors CGMP
- KNIKBIO — nowsza architektura mammalian software, nie exact legacy SCUC
- Siemens ProductCERT — advisories po identyfikacji exact PLC/firmware
- KNIKBIO — oficjalny katalog laboratoryjny PDF, kopia archiwalna
- KNIKBIO — oficjalna sekcja pobierania dokumentów
Ostatnia kontrola rekordu: 2026-09-09.
Publiczne materiały zachowują kody 70SCUC, 300SCUC i 1000SCUC oraz historyczne konfiguracje 50+500 L i 500 L.
Tożsamość rodziny
Kod z katalogu potwierdza rodzinę; nie wersję automatyki.
Exact kody katalogowe
31-stronicowy katalog KNIKBIO pokazuje podpisy KNIK-70SCUC, KNIK-300SCUC i KNIK-1000SCUC.
Historyczne 50-500SCUC i 500SCUC
Dokument ofertowy z 17 maja 2021 r. podpisuje zdjęcia KNIK-50-500SCUC i KNIK-500SCUC. Pierwszy oznacza train 50+500 L, drugi pojedynczy zbiornik 500 L.
Tabela wariantów i poziomu pewności
| Oznaczenie | Skala | Potwierdzony kontekst | Główna luka |
|---|---|---|---|
| KNIK-70SCUC | 70 L | ||
| KNIK-300SCUC | 300 L | ||
| KNIK-1000SCUC | 1000 L | ||
| KNIK-50-500SCUC | 50+500 L | fotografia trainu z 2021 r. | topologia sterowania i transferu |
| KNIK-500SCUC | 500 L | fotografia pojedynczej instalacji | wersja hardware/software |
| 100 L upper magnetic | karta 10–200 L | BIO-D, Siemens PLC, Advantech IPC |
Tabela oddziela widoczny identyfikator od parametrów domniemanych.
Różnica względem SC
SC obejmuje magnetyczne stalowe systemy o różnym położeniu sprzęgła; SCUC jest kojarzony z górnym napędem oraz długą hodowlą komórek roślinnych i zwierzęcych.
Różne położenie napędu zmienia serwis, drenaż, rozkład sił, detekcję utraty sprzęgła i konstrukcję zbiornika, nawet jeśli sterownik wygląda podobnie.
Konflikt napędu na karcie 100 L
Karta 100 L upper magnetic jednocześnie opisuje coupling mechanical stirring z double seal oraz magnetic drive bez mechanical seals.
Exact napęd potwierdza GA, przekrój, BOM, fotografia tabliczki napędu i oględziny bariery zbiornika.
Zakres pojemności karty upper magnetic
Karta wymienia 10, 20, 30, 50, 80, 100 i 200 L jako „working volume”.
Konstrukcja materiałowa
Karta upper magnetic wskazuje 316L.
Chropowatość i projekt 210517
Dokument 210517 publikuje Ra≤0,2 µm dla wnętrza i Ra≤0,8 µm na zewnątrz. Jest to lepsze wykończenie niż w wielu wspólnych kartach stalowych; blok dotyczy konkretnej rekomendacji 350/250 L.
Ciśnienia projektowe
Ten sam dokument podaje 0,35 MPa dla zbiornika i płaszcza.
Impeller i low-shear
Karta 100 L wspomina turbine impeller. Dokument 210517 opisuje 2–5 trzypoziomowych propellerów; znów dotyczy konkretnego projektu.
Zmiana mieszadła wpływa na kLa, shear i obciążenie napędu.
Gazy i microbubble
Karta upper magnetic opisuje opcjonalną automatyczną kontrolę gazów oraz specjalny system fizycznego podawania microbubble.
pH i DO
Ogólna architektura mammalian software obejmuje pH i DO, a karta BIO-D wskazuje kontroler procesu. modeli sond ani zakresów dla każdego SKU.
Cell density i off-gas
Nowsza karta software wymienia opcjonalny pomiar cell density oraz exhaust O2 i CO2.
Feeding i antifoam
Software opisuje czasowe i ilościowe sterowanie pompami perystaltycznymi, alarm poziomu oraz automatyczne dodawanie antifoam jako opcję.
Automatyczny SIP
Karta upper magnetic deklaruje in-situ automatic sterilization program.
CIP — status per dostawa
Dokument 210517 pokazuje port CIP w opisanej konfiguracji SCUC.
BIO-D biological process controller
Karta 100 L wskazuje BIO-D z Siemens PLC i Taiwan Advantech IPC.
Advantech IPC
Taiwan Advantech IPC jest jawnie wymieniony; bez modelu i konfiguracji.
Nowsza architektura 2019/2020
Karta software dla mammalian cell culture opisuje host version 2019/2020, Windows 7 lub 10, S7-1200, przemysłowe HMI i dwupoziomową sieć Industrial Ethernet.
To wartościowy profil porównawczy dla nowszych dostaw; nie exact specyfikacja 70SCUC lub systemu z 2021 r.
Praca bez hosta
Producent deklaruje, że field controller utrzymuje fermentację bez host computer.
Historia i batch reports
Nowsza karta opisuje real-time display, zapis, analizę, wykresy, batch reports i wieloletnią historię wymagającą hosta.
DQ, IQ i OQ
IQ potwierdza instalację, seriale, wersje, okablowanie, materiały i kalibracje.
Cena i segment
Producent stosuje wycenę RFQ.
Status obrazów
Katalog i dokument 210517 zawierają fotografie trainów i instalacji.
Udokumentowane fakty o automatyce KNIKBIO
Karta opisuje KNIKBIO SCUC Upper Magnetic Animal-cell Bioreactor. Udokumentowana skala: 70/300/1000 L katalogowo; historyczne 50+500 L i 500 L; karta platformy 10–200 L. Oficjalna karta platformy KNIKBIO 2019/2020 opisuje Siemens S7-1200, wielopoziomowe rozszerzenia I/O, przemysłowy panel Siemens, host z Windows 7 albo Windows 10 i komunikację przez Industrial Ethernet.
Sterownik polowy wykonuje regulację PID i utrzymuje proces bez komputera nadrzędnego. Host służy do wizualizacji w czasie rzeczywistym, zapisu, analizy, wykresów, raportów partii i druku; ważne parametry są zapisywane w bazie danych, a historia może być przechowywana przez lata. Opis platformy wymienia wielopoziomowe role użytkowników, ochronę hasłem, krzywe historyczne, tryby ręczny/automatyczny/stop oraz programowe sekwencje SIP dla odpowiednio wyposażonych systemów.
Galeria i widoki interfejsu

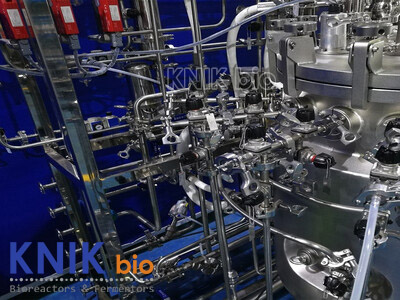

KNIKBIO SCUC Upper Magnetic Animal-cell Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

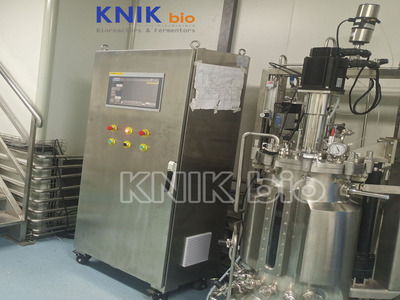

KNIKBIO SCUC Upper Magnetic Animal-cell Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

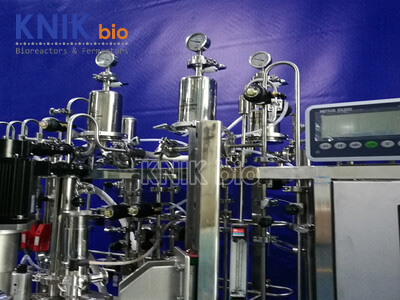

KNIKBIO SCUC Upper Magnetic Animal-cell Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.
KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.
KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.
