KNIKBIO SC Stainless Magnetic Bioreactor

Katalog pokazuje wykonania z napędem dolnym i górnym oraz exact oznaczenia 30SC-150SC, 50SC i 500SC. Platforma jest promowana do długich hodowli komórkowych, pracy przy niskiej lepkości i niewielkiej prędkości mieszania.

Wspólna karta 200SJ/SC podaje szczegóły zbiornika i automatyki; jej sekcja napędu opisuje mechaniczne uszczelnienie wariantu SJ. Wspólna karta 200SJ/SC podaje dane chassis, natomiast jej sekcja napędu opisuje mechaniczne uszczelnienie wariantu SJ.

Zakres karty

Zakres rekordu obejmuje stalową rodzinę SC z napędem magnetycznym: KNIK-30SC-150SC, KNIK-50SC, KNIK-500SC i wariant SC etykiety KNIKBIO/BLBIO-200SJ/SC. Zakres wyłącza mechaniczne SJ/SJA/SJB, model 500SBA i animal-cell SCUC.

SCUC jest opisywany jako osobna platforma do hodowli zwierzęcych i trainów produkcyjnych, z własnymi exact oznaczeniami.

Dane potwierdzone oznaczenia

Oznaczenie	Co potwierdza źródło	Czego nie potwierdza
KNIK-30SC-150SC	fotografia/podpis konfiguracji magnetycznej w katalogu	czy jest to train 30+150 L, zakres czy wspólne chassis
KNIK-50SC	istnienie exact 50 L SC
KNIK-500SC	istnienie exact 500 L SC	working volume, rpm i automatyzację CIP/SIP
KNIKBIO/BLBIO-200SJ/SC	wspólną kartę 200 L, 110–160 L working i automatykę	magnetyczny napęd SC, ponieważ tekst opisuje mechaniczny SJ

Exact podpis jest dowodem modelu; nie całej specyfikacji.

Skala rodziny

Katalogowe exact kody obejmują 30–500 L; tekst platformowy mówi o top magnetic stainless bioreactor do 5000 L.

Wspólna karta 200SJ/SC deklaruje 200 L nominalnie i 110–160 L working.

Napęd dolny

Napęd dolny wpływa na dostęp serwisowy, odprowadzanie kondensatu, konstrukcję dna i lokalizację czujników przecieku.

Ograniczenie karty 200SJ/SC

Karta 200SJ/SC podaje 316L po stronie produktu, pozostałe elementy 304, ciśnienie zbiornika i płaszcza 0,3 MPa, Ra 0,4–0,6 oraz H:D 1:2,2–3.

Karta jest dowodem kolizji handlowej, nie kompletnego magnetycznego datasheet.

Materiały i wykończenie

Platforma stalowa używa 316L dla powierzchni kontaktowych i 304 dla części zewnętrznych według wspólnego opisu.

Zastosowania biologiczne

MedicalExpo klasyfikuje 200SJ/SC także dla fermentacji mikrobiologicznej i cell cultivation.

Mieszadło i rzeczywiste rpm

Najważniejszym pytaniem dla magnetycznego napędu jest sposób sprzężenia zwrotnego.

Sterylizacja SIP

Wspólna karta 200SJ/SC opisuje ręczny SIP z opcjonalną procedurą automatyczną.

Parametry procesowe

Airflow i pressure są zwykle opisywane jako ręczne, z opcjonalnym MFC i automatycznymi elementami.

pH i DO

Wspólne karty KNIKBIO podają pH 2–12 ±0,05 i DO 0–150% ±3%, często z sondami Mettler lub Hamilton. Są to wartości platformowe.

Architektura PLC/HMI

Wspólna karta 200SJ/SC wskazuje Siemens PLC, przemysłowy LCD touch, pamięć parametrów i połączenie z komputerem przez USB.

SC a SJ

Karta opisuje przede wszystkim SJ.

SC a SCUC

SCUC ma wyspecjalizowane zastosowania animal-cell i występuje w trainach 50+500 L oraz jako 500SCUC.

Relację biologiczną można wskazać; nie scalać dokumentacji ani exact kodów.

OEM i LABOAO

Najbliższa karta LABOAO to XSC/XSCUC Stainless Magnetic Bioreactor.

Osobny dostawca oznacza osobną odpowiedzialność za wsparcie i dokumentację.

Cena

Katalog i platformy branżowe prowadzą do RFQ. P4 jest segmentem analitycznym.

Udokumentowane fakty o automatyce KNIKBIO

Karta opisuje KNIKBIO SC Stainless Magnetic Bioreactor. Udokumentowana skala: 30–500 L exact w katalogu; do 5000 L w opisie platformy projektowej. Oficjalna karta platformy KNIKBIO 2019/2020 opisuje Siemens S7-1200, wielopoziomowe rozszerzenia I/O, przemysłowy panel Siemens, host z Windows 7 albo Windows 10 i komunikację przez Industrial Ethernet.

Sterownik polowy wykonuje regulację PID i utrzymuje proces bez komputera nadrzędnego. Host służy do wizualizacji w czasie rzeczywistym, zapisu, analizy, wykresów, raportów partii i druku; ważne parametry są zapisywane w bazie danych, a historia może być przechowywana przez lata. Opis platformy wymienia wielopoziomowe role użytkowników, ochronę hasłem, krzywe historyczne, tryby ręczny/automatyczny/stop oraz programowe sekwencje SIP dla odpowiednio wyposażonych systemów.

Galeria i widoki interfejsu

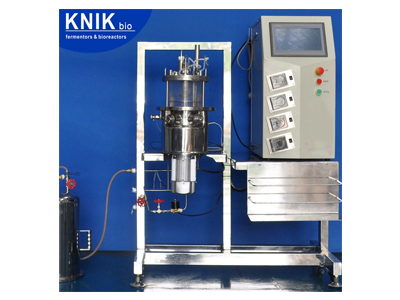

KNIKBIO SC Stainless Magnetic Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

Źródła

• MedicalExpo / KNIK — Bioreactor & Fermentor Catalogue — exact 30SC-150SC, 50SC, 500SC oraz warianty top/bottom magnetic.
• MedicalExpo — BLBIO-200SJ/SC — wspólne chassis 200 L i ograniczenie mechanicznego opisu.
• DirectIndustry — indeks produktów KNIK — potwierdzenie karty 200SJ/SC i rodziny stainless.
• KNIKBIO — Stainless Steel Bioreactors — oficjalny indeks platform stalowych.
• KNIKBIO — katalog KNIKbio-Lab — katalog laboratoryjny i kontekst kontrolerów.
• KNIKBIO — Control Software and Intelligent Control System — wspólna architektura sterowania.
• LABOAO — Top Magnetic Stainless Bioreactors — porównawcza rodzina OEM XSC/XSCUC, nie exact BOM KNIKBIO.
• Siemens ProductCERT — advisories po identyfikacji CPU i firmware.
