LABOAO XSJ/SJA/SJB Stainless Mechanical Bioreactor

Zakres rodziny

Oficjalne karty potwierdzają górny napęd dla LBR-10SJA, LBR-100SJA, LBR-150SJA i nietypowo zapisanego LBR-505JA-UIP, a dolny dla LBR-50SJB-UIP, LBR-100SJB, LBR-150SJB i LBR-500SJB.

Rekord łączy warianty pojemności i położenia napędu tej samej stalowej platformy procesowej, z wyłączeniem magnetycznych XSC/XSCUC, automatyki XSJA-AUTO/GMP, instalacji wielozbiornikowych i produkcyjnych XSJA od 1000 L.

Exact modele i pojemności

Producent często podaje współczynnik napełnienia około 70% i stosunek średnicy do wysokości 1:2–3.

Anomalia LBR-505JA-UIP

Karta „50L Top Mechanical Mixing Stainless Steel Automatic Bioreactor” dwukrotnie publikuje LBR-505JA-UIP: w widocznym polu modelu i ukrytej wartości formularza.

Konstrukcja stalowa

Producent opisuje naczynia jako stal nierdzewną 316L, z kulistym lub profilowanym dnem, płaszczem i przyłączami sanitarnymi.

Górny napęd SJA

Napęd górny prowadzi wał przez pokrywę.

Wirniki i hydrodynamika

Taki sam procent prędkości falownika w 10 oraz 500 L nie daje porównywalnego procesu.

UIP — podnoszenie pokrywy

Sufiks UIP występuje w kodach 50 L i jest opisywany przez producenta jako elektryczny układ automatycznego podnoszenia pokrywy. UIP jest modułem mechanicznym, nie oddzielnym modelem kontrolera. Ułatwia czyszczenie i serwis; wprowadza napęd podnoszenia, krańcówki, blokady i ryzyko opadnięcia ciężkiej pokrywy.

SIP i sterylizacja

Karty opisują opcjonalny automatyczny LBR-SIP, uruchamiany programowo jednym poleceniem.

Mapuje się najzimniejsze punkty przy spustach, napędzie, filtrach, spargerze i portach dodatków.

Temperatura i płaszcz

Zakres regulacji procesu sięga około 60°C; temperatura cyklu SIP jest odrębnym parametrem.

Producent wymienia sondy Mettler oraz inteligentne regulatory PID.

Aeracja i regulacja DO

Standardowa rodzina wykorzystuje rotametr lub opcjonalny MFC.

pH, DO i temperatura

Producent wymienia sondy Mettler oraz inteligentne regulatory PID.

Pompy i dodatki

Rodzina zwykle oferuje cztery pompy do kwasu, zasady, antifoam i pożywki. Każdą pompę kalibruje się z rzeczywistym medium i zakresem pracy.

Piana, poziom i waga

Kondensat i osad są źródłem fałszywych alarmów.

Kontrolery LBR-A/B/C

Karty SJA/SJB oferują kontrolery LBR-A, B lub C.

Projekt źródłowy PLC/HMI, parametry napędu i narzędzia są częścią dostawy.

Wsparcie producenta

Support LABOAO oferuje dokumentację i pomoc.

OEM i niepewność BOM

LABOAO jawnie oferuje OEM/ODM, a nazwy XSJ/SJA/SJB i kontrolery BIOTECH/LBR przypominają systemy innych dostawców. Anomalia 505JA potwierdza ograniczoną wiarygodność samej nazwy.

Cena i zakres zakupu

Na rynku obserwowano około 18 999 USD dla stalowej rodziny z górnym napędem oraz 33 900 USD dla systemu 200 L, stanowiącego punkt porównawczy rodziny, nie exact SKU z tej listy.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: 316L, upper lub bottom mechanical drive, SIP zależnie od konfiguracji
• Hardware: Siemens S7-200 + 10-calowy HMI
• Hardware: alarmy, historia, self-diagnostic i role operator/admin
• Hardware: 505JA-UIP jest dosłowną anomalią karty 50 L
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

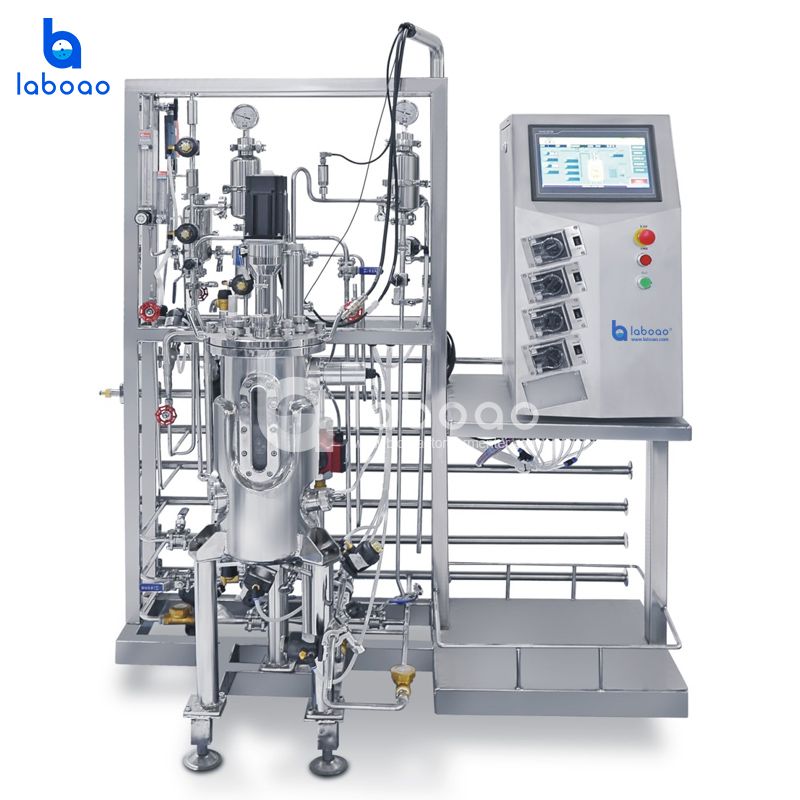

LABOAO XSJ/SJA/SJB Stainless Mechanical Bioreactor — widok 1 z materiałów producenta (800×800).

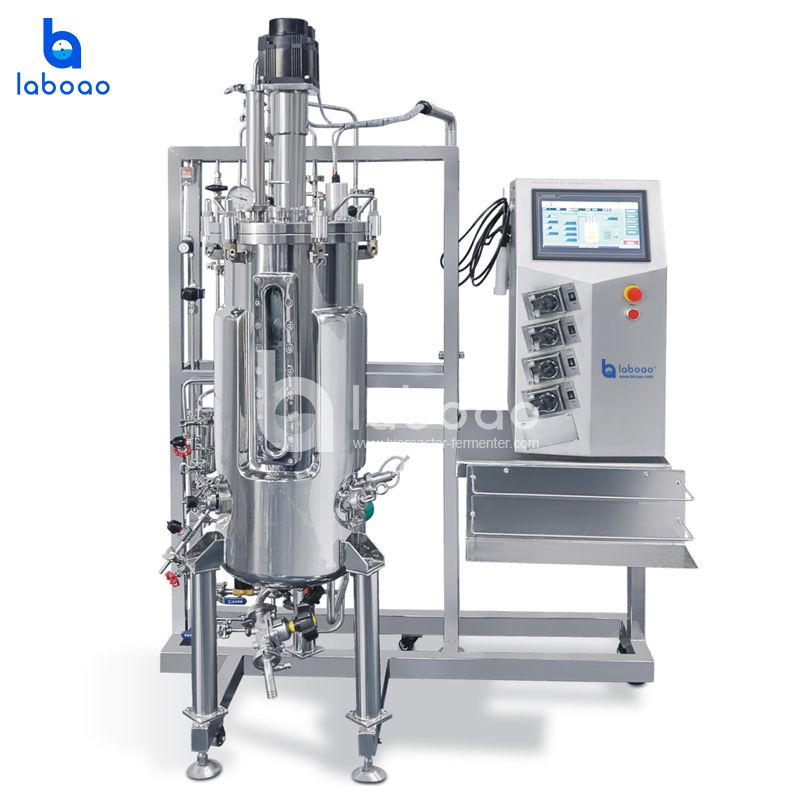

LABOAO XSJ/SJA/SJB Stainless Mechanical Bioreactor — widok 2 z materiałów producenta (800×800).

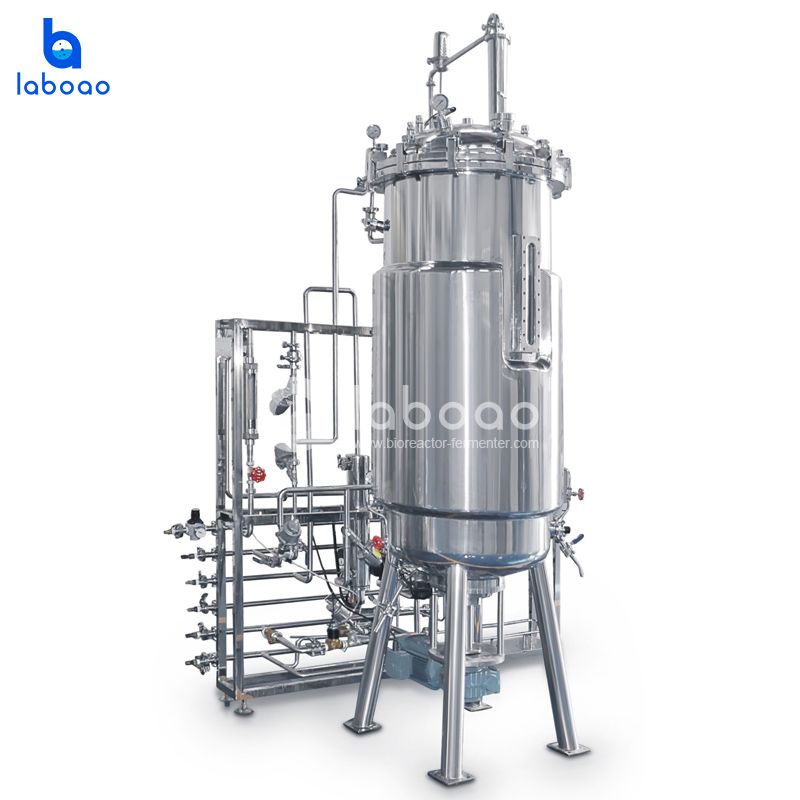

LABOAO XSJ/SJA/SJB Stainless Mechanical Bioreactor — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
