LABOAO Parallel Stainless Bioreactor 2–50×

Zakres rodziny

Rodzina obejmuje wielozbiornikowe stalowe systemy LABOAO działające równolegle: LBR-10SJ-2, LBR-15SJ-3-C, LBR-200SJ-4-C, LBR-50SJ-5-C, LBR-100SJ/SC-6, LBR-10SJ/SC-7, LBR-50SJ/SC-10, LBR-500SJ/SC-10, LBR-100SJ/SC-18, LBR-50SJ/SC-20 i LBR-50SJ/SC-50. Są to układy 2–50 zbiorników, a nie jedna maszyna o stałym BOM.

Rekord scala platformy równoległe o wspólnej topologii centralnej automatyki i infrastruktury. Zakres wyłącza systemy secondary/tertiary oraz pojedyncze SJA/SJB/XSC; każdy układ zachowuje własną liczbę naczyń, pojemność i wariant napędu.

Kontrolowana lista wariantów

Nie każda karta publikuje widoczny model w tej samej składni. Lista w mapie zachowuje slash SJ/SC tam, gdzie źródło wskazuje alternatywę.

Znaczenie SJ i SC

W ekosystemie LABOAO SJ jest zwykle związane z mechanicznym wałem, a SC z napędem magnetycznym. Karty rodzinne często zapisują SJ/SC, co oznacza wariant zamawiany, nie jednoczesną obecność obu napędów.

Zbiorniki i materiały

Platformy korzystają z naczyń stalowych, zwykle 316L w częściach kontaktowych. Każdy zbiornik potrzebuje certyfikatu materiału, GA, P&ID, drenażu, pasywacji i raportu wykończenia.

Wspólny model nie gwarantuje identycznych naczyń w całym szeregu.

Architektura centralna

System wykorzystuje Siemens S7-200, HMI, historię, alarmy i oprogramowanie adaptacyjne.

Mieszanie mechaniczne i magnetyczne

Wariant SJ ma wał, uszczelnienie i falownik; SC sprzęgło magnetyczne.

Parametry wszystkich napędów są eksportowane i hashowane.

CIP

Nie każda karta potwierdza pełny automatyczny CIP, więc zakres jest delivery-specific.

Temperatura i utilities

Układ 10×500 L ma inne zapotrzebowanie niż 50×50 L, mimo podobnej sumy.

Pompy i dodatki

Cztery pompy na tank oznaczają od 8 do 200 torów. Każdy ma funkcję, zakres, przewód, kalibrację i identyfikator. Ręczne opisanie kolorami nie skaluje się do 50 zbiorników.

HMI i nawigacja

Aktywny zbiornik jest widoczny w nagłówku interfejsu oraz w potwierdzeniu operacji.

Receptury i zmiany masowe

Import do 50×50 L ma ogromny zasięg.

Sieć i protokoły

Firewall dopuszcza tylko potwierdzone przepływy.

Zdalny serwis

Zakres konta ogranicza się do potrzebnej grupy i funkcji.

OEM i niepewność BOM

LABOAO oferuje OEM/ODM, a serie SJ/SC i kontrolery pojawiają się u innych dostawców.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: wiele niezależnie sterowanych zbiorników 316L
• Hardware: warianty SJ/SC oznaczają mechaniczny/magnetyczny napęd
• Hardware: Siemens S7-200 + HMI, historia, alarmy i software adaptacyjny
• Hardware: centralna analiza/sterowanie; exact topologia sieci nieopublikowana
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

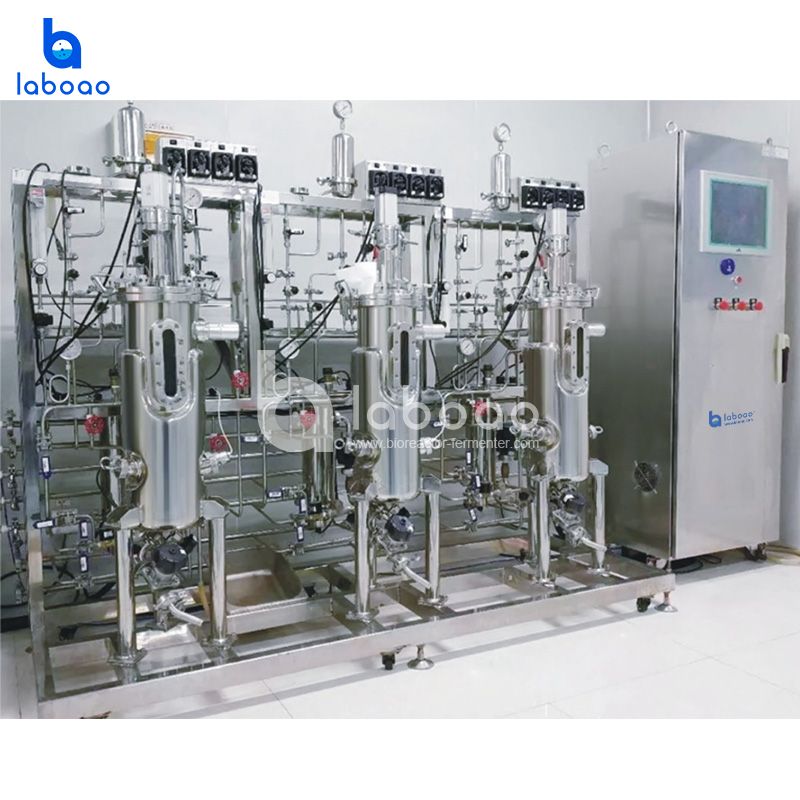

LABOAO Parallel Stainless Bioreactor 2–50× — widok 1 z materiałów producenta (800×800).

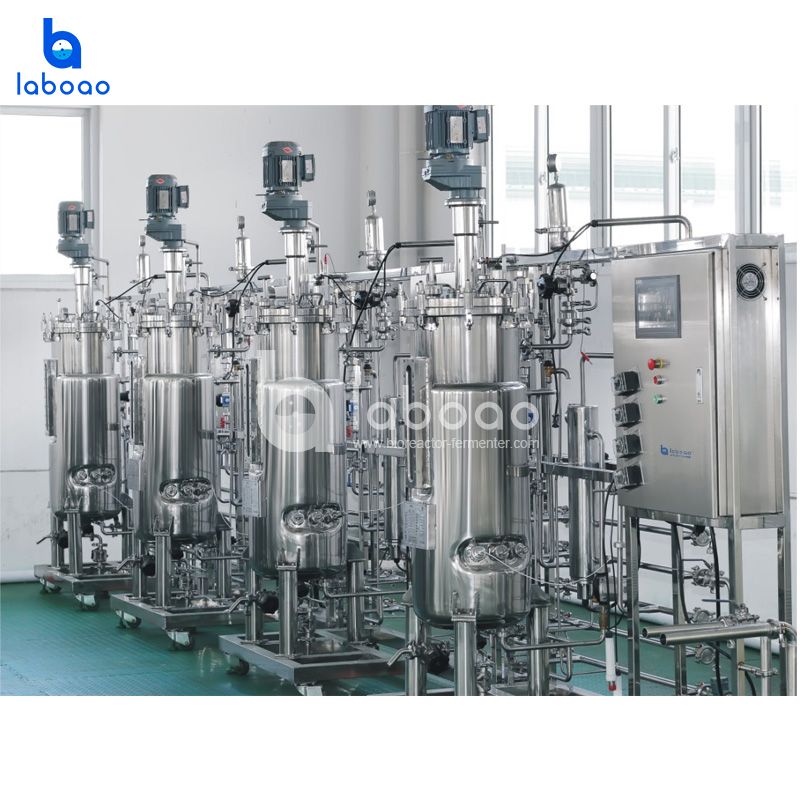

LABOAO Parallel Stainless Bioreactor 2–50× — widok 2 z materiałów producenta (800×800).

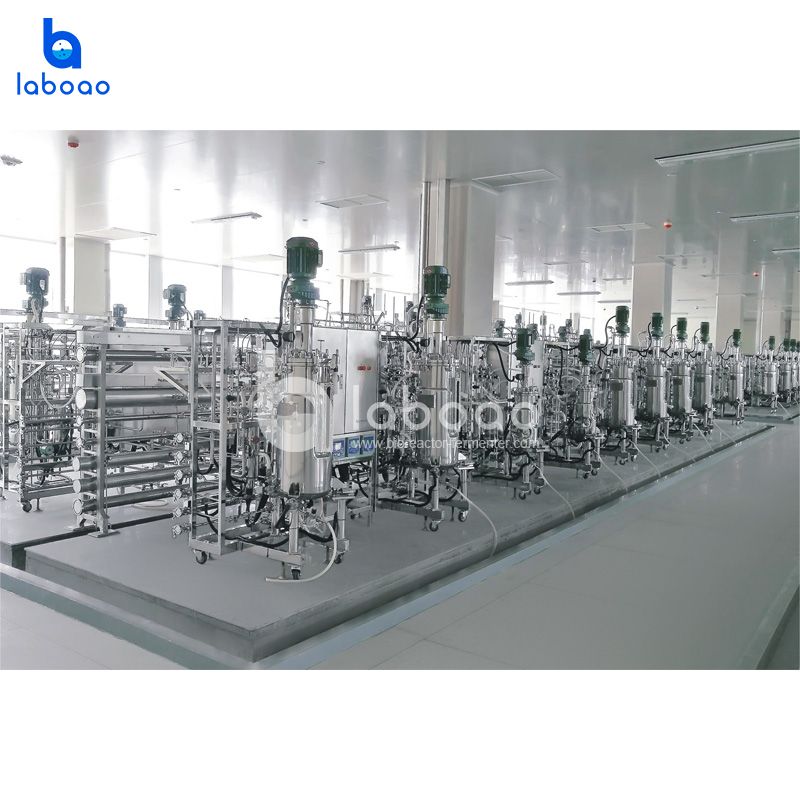

LABOAO Parallel Stainless Bioreactor 2–50× — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
