Kuhner Shaker SB200-X (ORBShake 200)

Kuhner SB200-X jest cyfrowo sterowanym, orbitalnym bioreaktorem jednorazowym do hodowli w objętości roboczej od 50 do 200 litrów. Platforma występuje w dokumentacji pod oznaczeniem SMX7100, a jej wcześniejsza nazwa handlowa to ORBShake 200. Skrócone „SB200”, ORBShake 200 i SB200-X są w tej encyklopedii aliasami jednego systemu.

To urządzenie znajduje się między SB50-X a produkcyjnym SB2500-Z. SB200-X wykorzystuje worek o pojemności całkowitej 400 l i oferuje dwa tory pH oraz dwa tory tlenu rozpuszczonego. Rozbudowana aparatura pomiarowa i wykonawcza jest koordynowana przez kontroler SMX7110 z oprogramowaniem Kuhner Insight.

Tożsamość urządzenia

Pełna nazwa bieżąca to Kuhner SB200-X, platforma SMX7100. Starszy alias ORBShake 200 pojawia się w materiałach opisujących tę samą zasadę orbitalnego mieszania. Worek ma bieżący numer 105331, a w starszej dokumentacji SMX710001. Zakres roboczy wynosi 50–200 l, pojemność całkowita 400 l.

Nie każda instalacja będzie wyposażona identycznie.

Worek 105331 i skala procesu

Jednorazowy worek 105331 ma 400 l pojemności całkowitej i zakres roboczy 50–200 l.

Napęd SMX7100

SMX7100 realizuje bezpośredni napęd orbitalny w zakresie 20–80 rpm.

Masa około 400 kg wpływa na bezpieczeństwo fizyczne i logistykę dowodową. Urządzenia nie przenosi się w celu oględzin bez planu.

Dwa kanały pH i dwa kanały DO

SB200-X wykorzystuje dwa optyczne pomiary pH i dwa optyczne pomiary tlenu rozpuszczonego.

Reader Box SMX7130 jest modułem odczytu używanym również w SB50-X.

Pompy perystaltyczne

Typowa jednostka sterująca obsługuje trzy pompy.

FlowCon i regulatory gazów

Niezależny przepływomierz pomaga wykryć rozbieżność między komendą a wykonaniem.

Kontroler SMX7110 i ekran 15 cali

SMX7110 pełni rolę komputera operatorskiego dla SB200-X. Producent opisuje 15-calowy ekran dotykowy oraz Insight. Historyczne materiały wymieniają Windows XP, Vista, 7 i 10 jako systemy obsługiwane w rodzinie.

Blokowanie ekranu nie zabezpiecza magistrali urządzeniowej.

Insight: dane, receptury i audit trail

Kuhner Insight zbiera trendy, steruje parametrami, obsługuje alarmy i generuje raporty partii. Producent deklaruje konta/grupy, automatyczne wylogowanie, audit trail, automatyczny zapis oraz acknowledgement alarmów.

NET-60 i system nadrzędny

To opcja, nie wyposażenie obowiązkowe.

Lifecycle systemu Windows

Windows XP, Vista i 7 są po zakończeniu standardowego wsparcia; standardowe Windows 10 Home/Pro 22H2 zakończyły wsparcie 14 października 2025 r.

Cena i kompletność oferty

Ikeda Rika publikuje cenę 40 980 000 JPY dla SMX7100/SB200-X.

Udokumentowane fakty o Kuhner Insight

Karta opisuje Kuhner Shaker SB200-X (ORBShake 200). Udokumentowana skala: 50–200 L roboczo; 400 L całkowicie. Kuhner Insight obsługuje ręczne sterowanie, programowanie setpointów, kalibrację, akwizycję danych, audit trail i eksport. Wersja GMP dodaje mechanizmy 21 CFR Part 11, automatyczne wylogowanie, alarmy wymagające potwierdzenia, ciągły autosave, raport partii i automatyczne operacje batch. Producent podaje definiowane grupy oraz do 255 użytkowników.

Materiały Insight wymieniają CAN-USB i CAN-Ethernet. Jednostka SB10-X ma ekran rezystancyjny 12,1 cala 1024×768, 2 GB RAM (1,6 GB dostępne), cztery USB, dwa RS232, dwa LAN i VGA oraz współpracuje z Windows 7 albo Windows 10. Są to parametry SB10-X, nie każdego urządzenia Kuhner.

Galeria urządzenia i rzeczywiste widoki Kuhner Insight

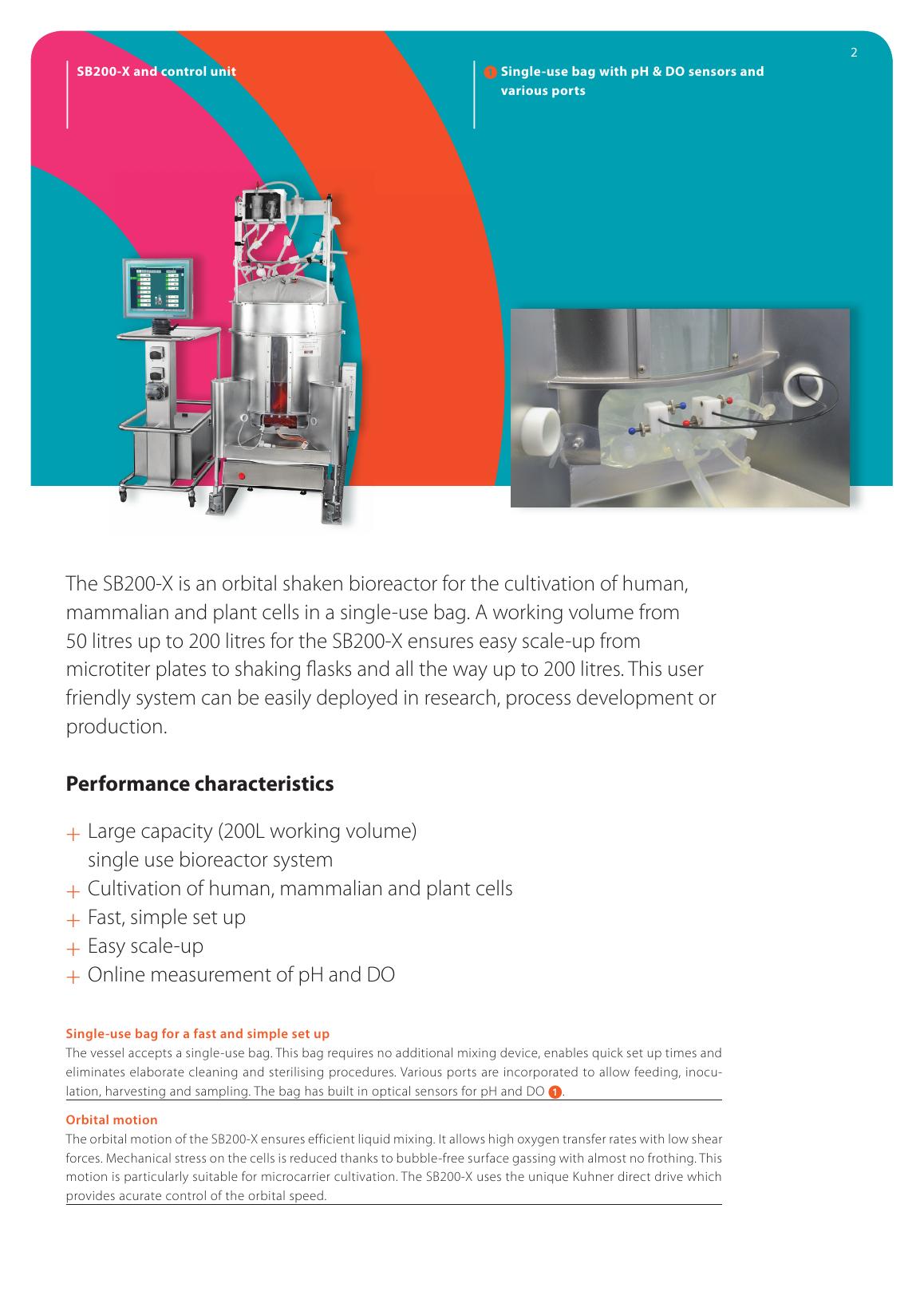

Kuhner Shaker SB200-X (ORBShake 200) — oficjalna plansza produktu. Źródło: Kuhner.

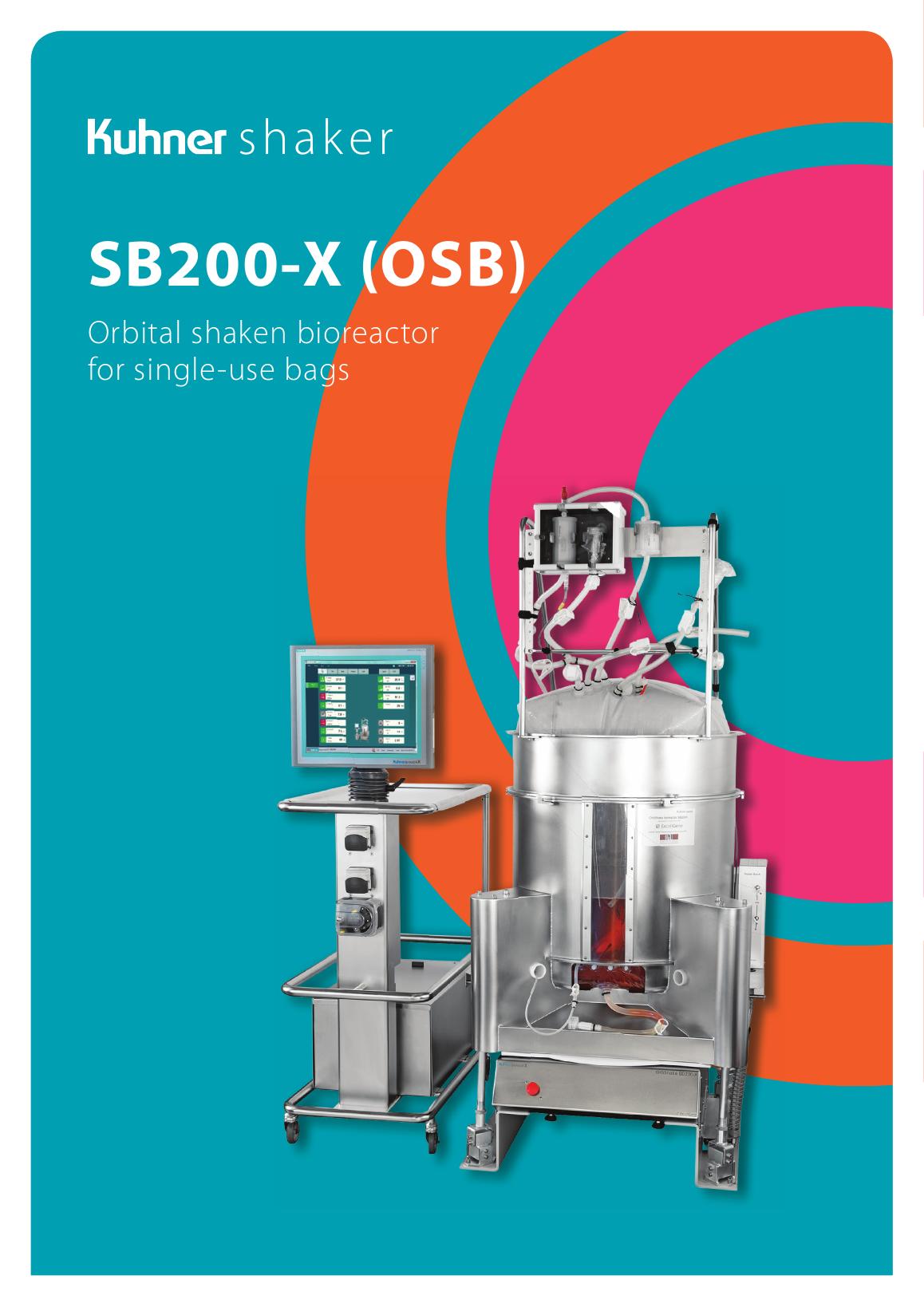

Kuhner Shaker SB200-X (ORBShake 200) — oficjalna plansza produktu. Źródło: Kuhner.

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.
