Kuhner Shaker SB2500-Z

Kuhner SB2500-Z jest największym nazwanym systemem orbitalnego bioreaktora jednorazowego w zebranej dokumentacji Kuhnera. Obsługuje proces w objętości roboczej od 500 do 2500 l w worku o pojemności całkowitej 4000 l, oznaczonym numerem 105909. System wykorzystuje bezpośredni napęd orbitalny, dwa kanały pH, dwa kanały tlenu rozpuszczonego, sterowanie temperaturą, pompy i do czterech regulatorów przepływu gazu. Materiał producenta wskazuje ekran dotykowy oraz warstwę Siemens SCADA.

W przeciwieństwie do SB10-X, SB50-X i SB200-X karta SB2500-Z opisuje platformę stricte produkcyjną. Skutki utraty sterowania, błędnego przepływu, nadciśnienia albo manipulacji recepturą dotyczą tysięcy litrów materiału i infrastruktury zakładu.

Tożsamość i granica systemu

Nazwa handlowa brzmi SB2500-Z, a worek ma numer 105909. Względem SB200-X system ma odmienną skalę, infrastrukturę produkcyjną i warstwę SCADA.

Granica rekordu obejmuje skid, napęd, uchwyt worka, czujniki, układ temperatury, dozowanie, gazy, HMI i warstwę SCADA dostarczoną jako część rozwiązania.

Worek 105909 i granica skali

Worek ma pojemność całkowitą 4000 l i zakres roboczy 500–2500 l; pozostała objętość tworzy przestrzeń gazową dla mieszania orbitalnego.

Numer 105909 identyfikuje typ, nie partię ani materiałową rewizję.

Napęd orbitalny Kuhner direct drive

Producent wskazuje własny bezpośredni napęd orbitalny. modelu silnika, falownika, sterownika ruchu, zakresu prędkości ani wersji firmware w dostępnym materiale.

Dwa pH i dwa DO

SB2500-Z ma po dwa kanały pH i tlenu rozpuszczonego.

Grzanie, chłodzenie i infrastruktura cieplna

Producent deklaruje zarówno grzanie, jak i chłodzenie.

Ekran dotykowy i Siemens SCADA

Siemens oferuje wiele produktów i generacji; różnią się systemem operacyjnym, protokołami, mechanizmem aktualizacji i advisory.

Informacje z ogólnej dokumentacji Siemensa wolno zastosować dopiero po identyfikacji produktu.

PLC, I/O i niezależne zabezpieczenia

Lista I/O, schemat szafy i projekt automatyki są podstawowymi źródłami.

Użytkownicy, receptury i audit trail

Receptura łączy parametry ruchu, temperatury, gazów, pomp i alarmów.

Cena i zakres dostawy

SB2500-Z jest wyceniany na zapytanie. Estymacja na podstawie mniejszych modeli byłaby niewiarygodna.

Udokumentowane fakty o Kuhner Insight

Karta opisuje Kuhner Shaker SB2500-Z. Udokumentowana skala: 500–2500 L roboczo; 4000 L całkowicie. Kuhner Insight obsługuje ręczne sterowanie, programowanie setpointów, kalibrację, akwizycję danych, audit trail i eksport. Wersja GMP dodaje mechanizmy 21 CFR Part 11, automatyczne wylogowanie, alarmy wymagające potwierdzenia, ciągły autosave, raport partii i automatyczne operacje batch. Producent podaje definiowane grupy oraz do 255 użytkowników.

Materiały Insight wymieniają CAN-USB i CAN-Ethernet. Jednostka SB10-X ma ekran rezystancyjny 12,1 cala 1024×768, 2 GB RAM (1,6 GB dostępne), cztery USB, dwa RS232, dwa LAN i VGA oraz współpracuje z Windows 7 albo Windows 10. Są to parametry SB10-X, nie każdego urządzenia Kuhner.

Galeria urządzenia i rzeczywiste widoki Kuhner Insight

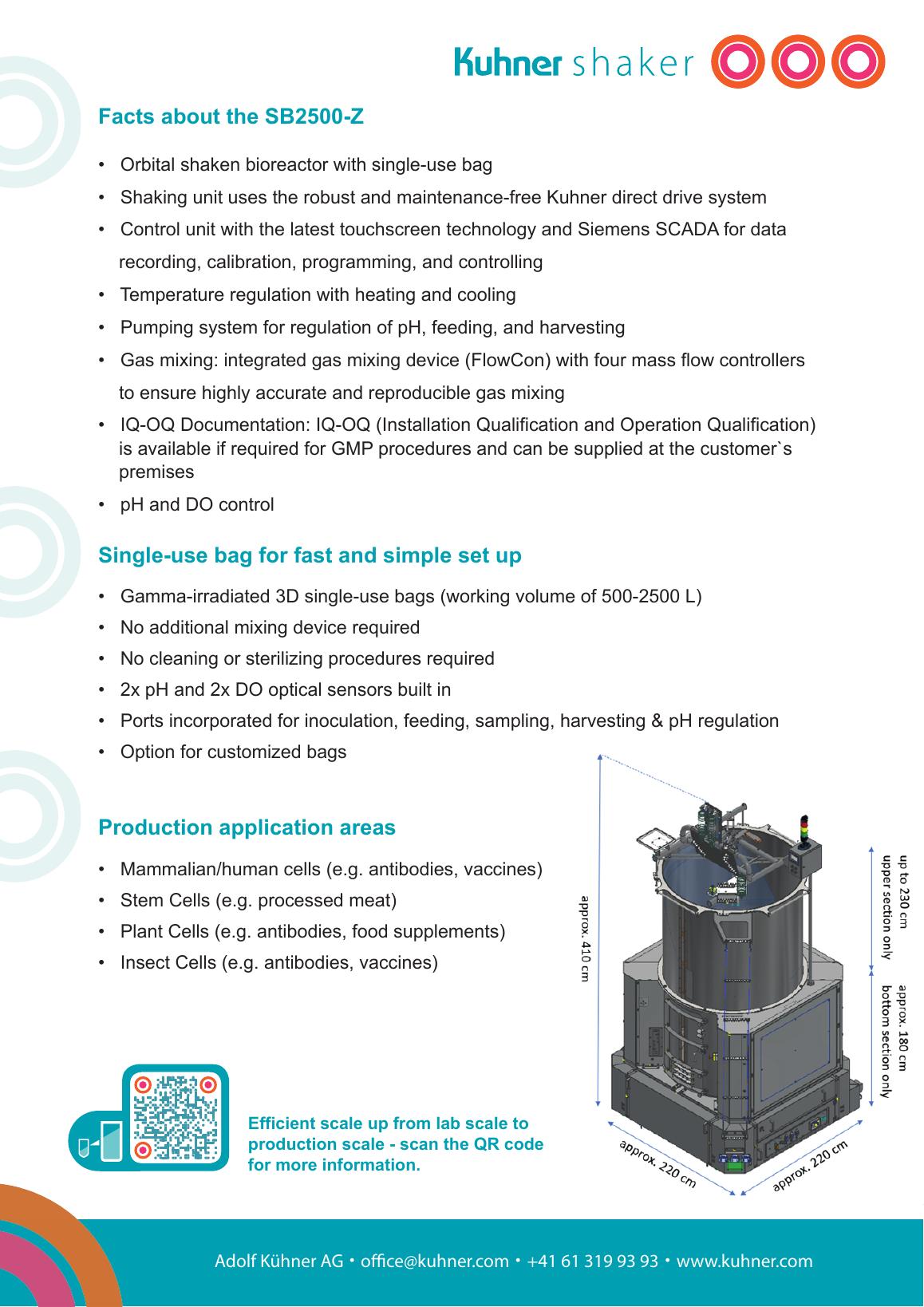

Kuhner Shaker SB2500-Z — oficjalna plansza produktu. Źródło: Kuhner.

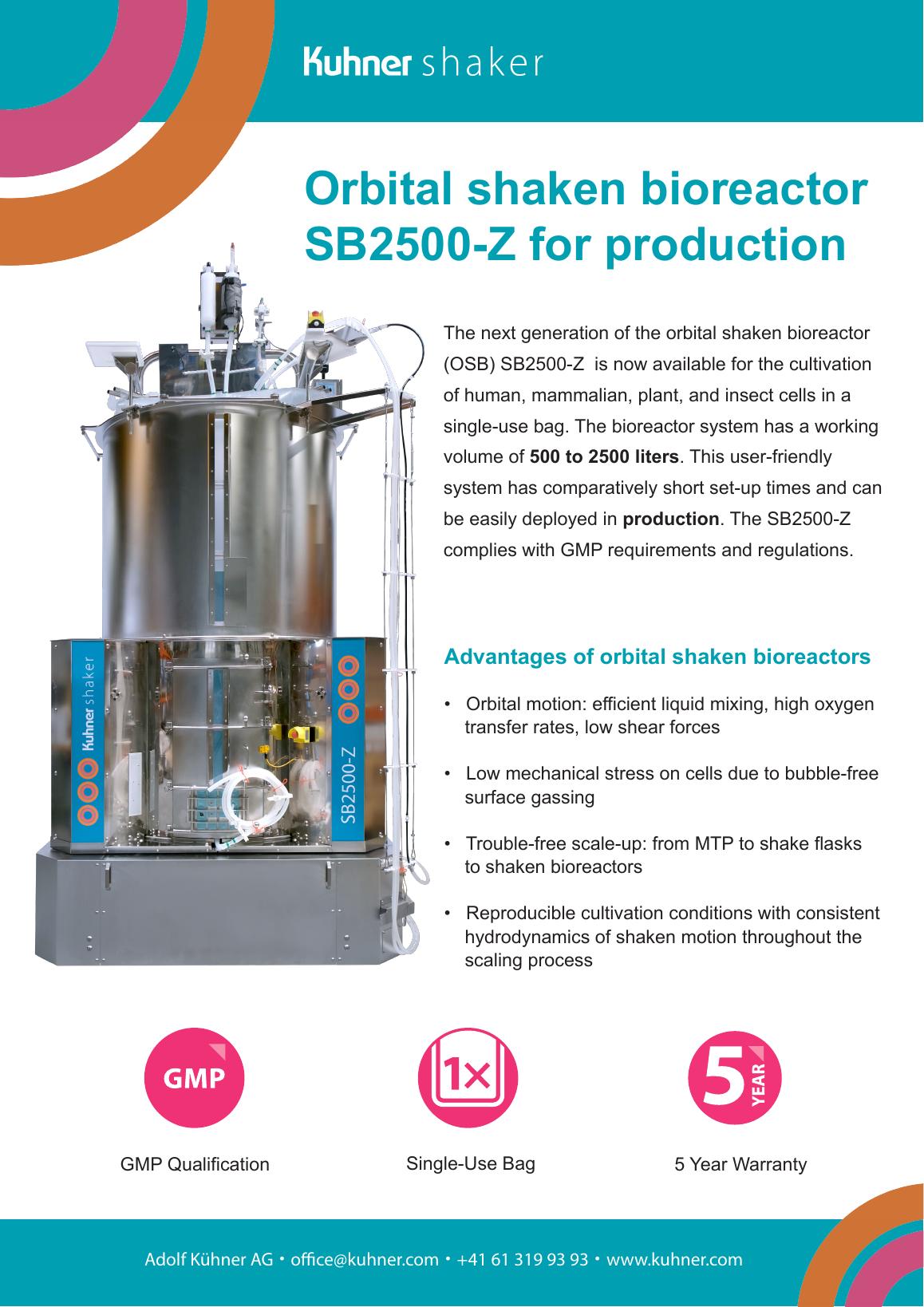

Kuhner Shaker SB2500-Z — oficjalna plansza produktu. Źródło: Kuhner.

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.

Źródła

• Kuhner — SB2500-Z — skala, worek, napęd, sensory, termika, pompy, gazy i opis Siemens SCADA.
• Kuhner — Single-use bags for OSB — SKU 105909 oraz pojemność całkowita i robocza.
• Kuhner — katalog rodziny — miejsce SB2500-Z w rodzinie OSB i moduły integracyjne.
• Kuhner — usługi — zakres obsługi software/firmware i serwisu OSB.
• Siemens ProductCERT — oficjalny punkt weryfikacji advisory dopiero po identyfikacji produktu i wersji.

Wersja karty: 1.0.
