Kuhner Shaker BPM-60 (Bioprocess Monitoring)

BPM-60 jest ośmiokanałowym systemem monitorowania pH i tlenu w kolbach.

Flyer z 2017 r. wymienia zgodność z SBM/SS-X, LT-X, ISF1-X i ISF4-X, a aktualny materiał LT-X nadal pokazuje BPM-60 przez TabCom.

Granica rekordu

Wytrząsarka jest urządzeniem gospodarza. Kolby z sensorami są materiałem procesowym, nie osobnymi urządzeniami.

Reader Box używany w orbitalnych bioreaktorach SB50-X/SB200-X jest odrębnym urządzeniem.

Kolby i sensory jednorazowe

Flyer wymienia kolby 250, 500, 1000 i 2000 ml. Sensor znajduje się wewnątrz, a odczyt jest wykonywany przez ściankę/układ optyczny bez kontaktu elektroniki z medium.

Producent odradza ponowną sterylizację kolb pH.

Stabilność magazynowa sensorów jest określana na 18 miesięcy w ciemności.

Sensor tlenu: zakres i odpowiedź

Sensor O₂ ma zakres 0–100% O₂. Producent podaje t90 około 30 s przy 25°C. Rozdzielczość wynosi 0,01% przy 0,21% O₂ oraz 0,1% przy 20,9% O₂. Deklarowana dokładność to 0,05% przy 0,2% i 0,4% przy 20,9% O₂.

Dryft jest opisany jako poniżej 0,015% O₂ na dobę przy próbkowaniu co minutę.

Sensor pH: zakres, dokładność i błąd tabeli

Zakres pH wynosi 5,5–8,5, a rozdzielczość 0,01 przy pH 7. Producent podaje dokładność 0,05 po korekcie jednopunktowej oraz 0,10 po rekalibracji.

Temperatura 5–50°C

Oba typy sensorów są opisane dla 5–50°C.

Głowica, światłowód i cylinder BPM

Światłowód wchodzi z boku, a na górze znajdują się dwa porty CAN pozwalające łączyć moduły.

Dwa porty CAN tworzą możliwość łańcuchowego połączenia.

Pięciopinowe złącze stołu i zasilanie

Złącze ma pięć linii: 24 V DC dodatnie i ujemne, CAN-H, CAN-L oraz CAN-GND. BPM-60 nie korzysta z baterii; jest zasilany z platformy/TabCom.

TabCom

TabCom pośredniczy między BPM-60 a kompatybilną wytrząsarką/Insight. Ma co najmniej funkcję komunikacyjną i dystrybucję zasilania.

CAN i granica zaufania

Zabezpieczenia obejmują zamknięcie portów, ewidencję przewodów, plombowanie adapterów i pasywny monitoring w kontrolowanym punkcie.

Insight i komputer gospodarza

Insight rejestruje osiem dodatkowych zmiennych BPM-60. Materiały historyczne wskazują pracę na Windows XP, Vista, 7 i 10.

Insight oferuje konta/grupy, audit trail, automatyczny zapis, auto-logoff, potwierdzanie alarmów i raporty partii.

Konta, role i czas

Model kont pochodzi z Insight, nie z samych głowic.

Sieć i porty

Interfejs BPM-60 wykorzystuje magistralę CAN z zasilaniem 24 V.

Lifecycle systemu hosta Insight

Historyczne Windows XP, Vista i 7 są po zakończeniu standardowego wsparcia, a standardowe Windows 10 Home/Pro 22H2 zakończyły wsparcie 14 października 2025 r. Dotyczy to hosta Insight, nie firmware BPM-60.

Cena i kompletność

BPM-60 ma status RFQ.

Deklarowany okres magazynowania wynosi 18 miesięcy, a sonda pH jest elementem jednorazowym.

Udokumentowane fakty o Kuhner Insight

Karta opisuje Kuhner Shaker BPM-60 (Bioprocess Monitoring). Udokumentowana skala: 4 lub 8 kolb 250–2000 mL; 8×O2 albo 4×(O2+pH). Kuhner Insight obsługuje ręczne sterowanie, programowanie setpointów, kalibrację, akwizycję danych, audit trail i eksport. Wersja GMP dodaje mechanizmy 21 CFR Part 11, automatyczne wylogowanie, alarmy wymagające potwierdzenia, ciągły autosave, raport partii i automatyczne operacje batch. Producent podaje definiowane grupy oraz do 255 użytkowników.

Materiały Insight wymieniają CAN-USB i CAN-Ethernet. Jednostka SB10-X ma ekran rezystancyjny 12,1 cala 1024×768, 2 GB RAM (1,6 GB dostępne), cztery USB, dwa RS232, dwa LAN i VGA oraz współpracuje z Windows 7 albo Windows 10. Są to parametry SB10-X, nie każdego urządzenia Kuhner.

Galeria urządzenia i rzeczywiste widoki Kuhner Insight

Kuhner Shaker BPM-60 (Bioprocess Monitoring) — oficjalna plansza produktu. Źródło: Kuhner.

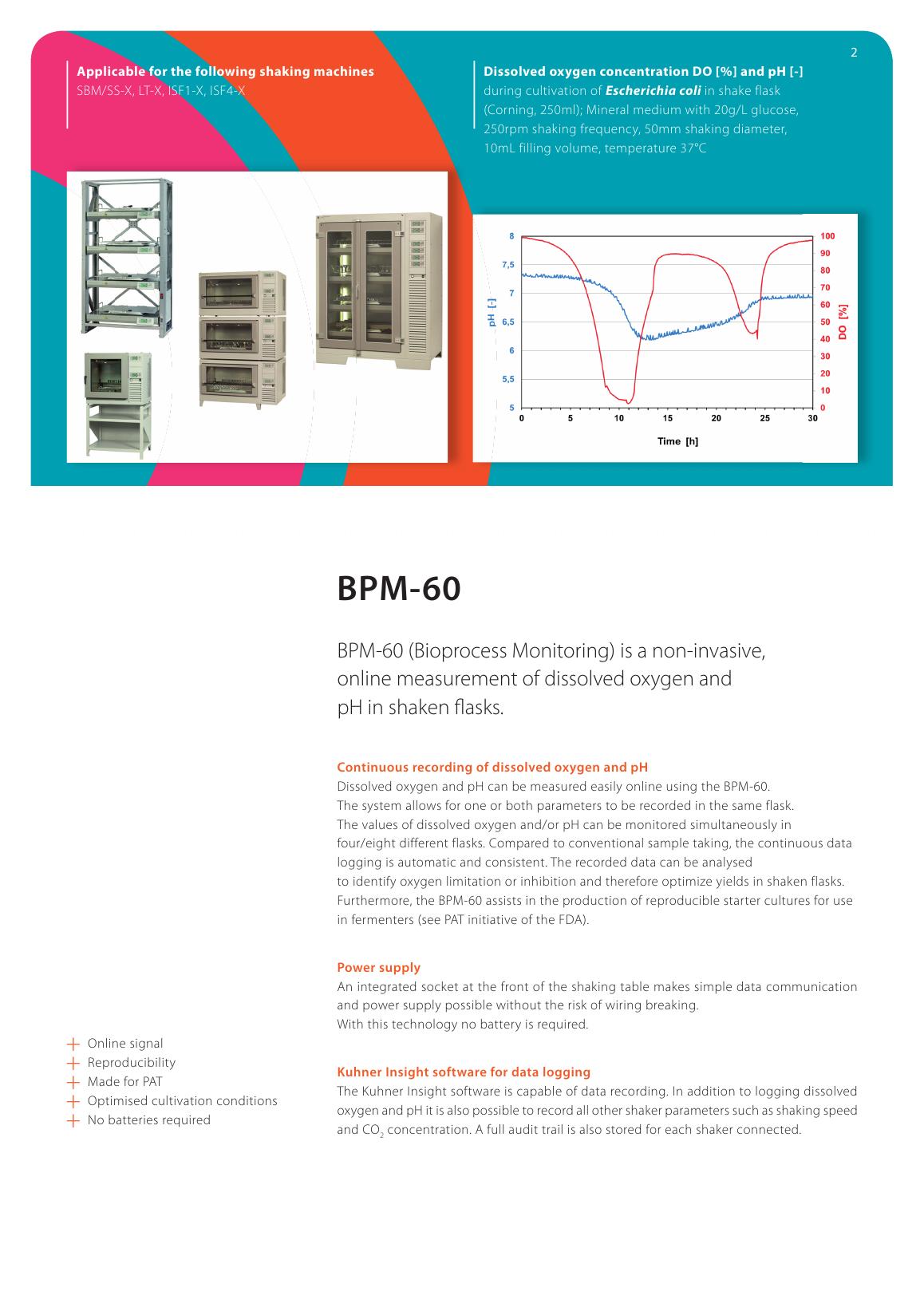

Kuhner Shaker BPM-60 (Bioprocess Monitoring) — oficjalna plansza produktu. Źródło: Kuhner.

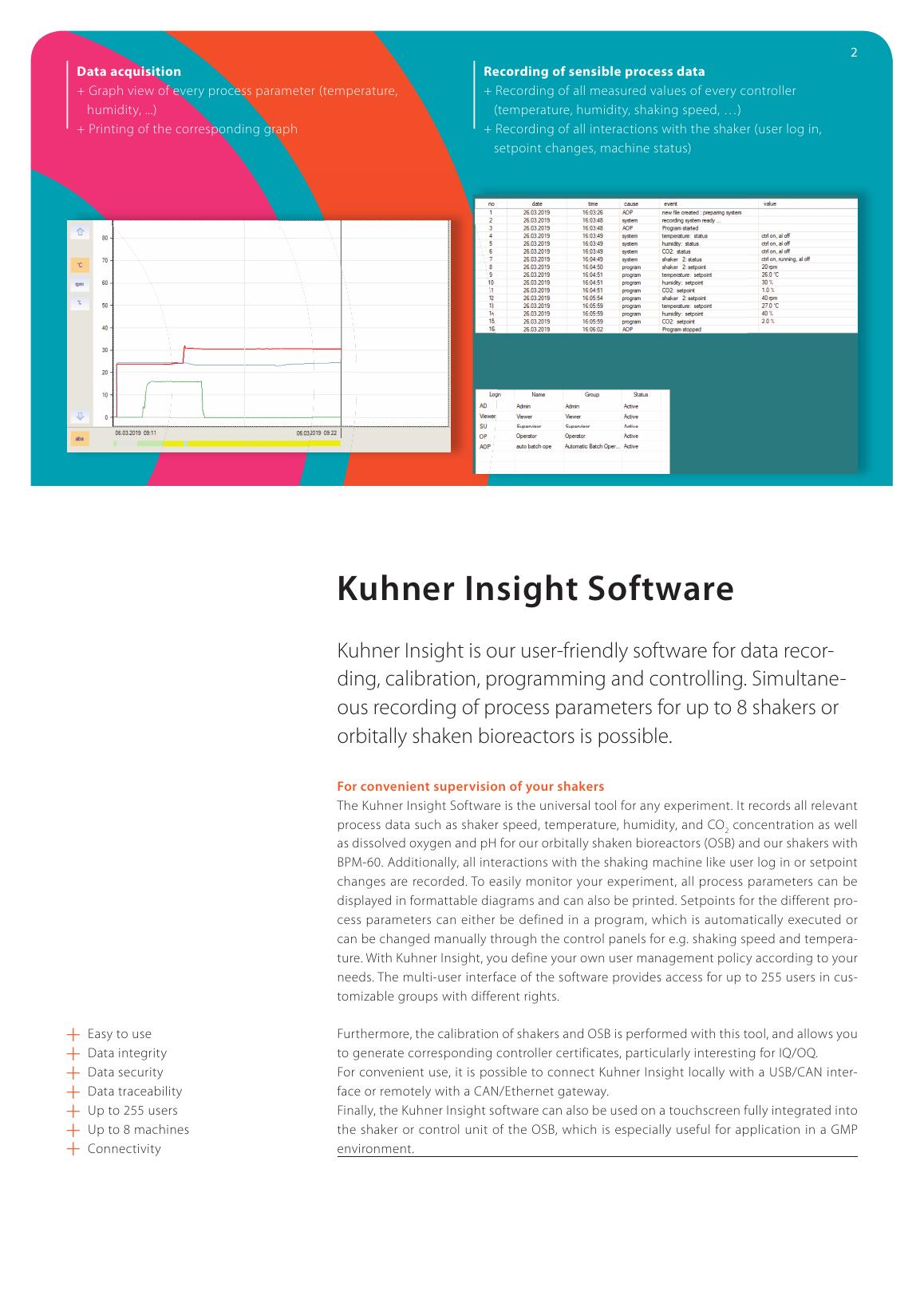

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.

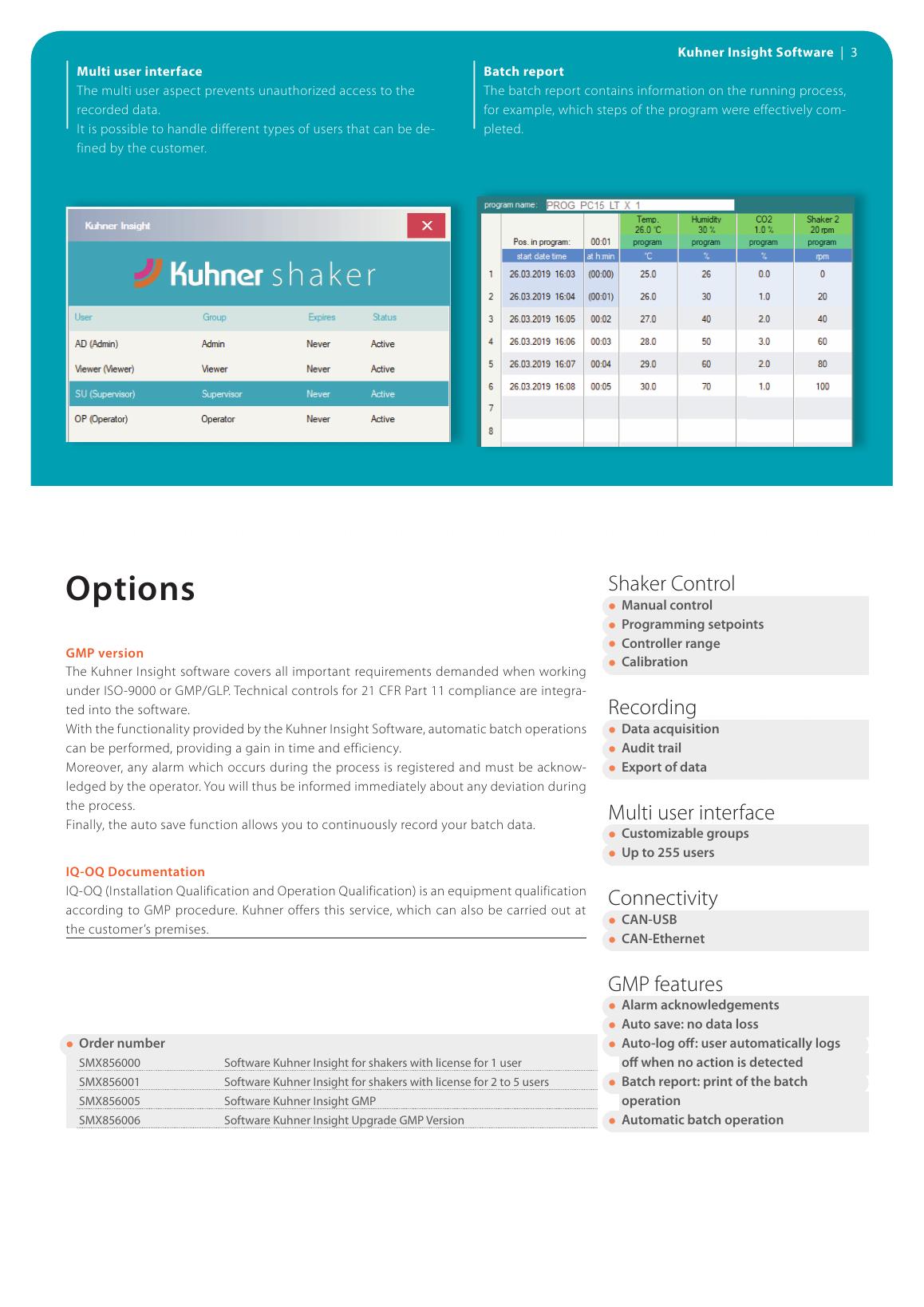

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.
