- Producent urządzenia / marka
- Kuhner Shaker
- Grupa katalogowa
- Kuhner Shaker
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- microTOM
- Typ rekordu
- wysokoprzepustowy system mini-bioreaktorów mikropłytkowych z niezależnym pomiarem OTR
- Skala
- 24- albo 96-dołkowe mikropłytki; 96 niezależnych pomiarów OTR, w badaniu 0,6 mL/dołek
- Architektura sterowania
- C1 — Samodzielny kontroler embedded
- Ryzyko rebrandingu
- niskie — microTOM jest jawnie opracowanym i dokumentowanym systemem Kuhner; zewnętrzne pompy, consumables, sensory lub integracja z automatyką laboratoryjną są transparentnie wskazane, bez sygnału ukrytego white-label kompletnego urządzenia.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysokaPodstawa: exact-manual; sprawdzono: 2026-09-07
Indeks danych technicznych
Parametry urządzenia i wariantów
Automatyka i sterowanie
| Parametr | Wartość |
|---|---|
| HMI | 12,1 cala 1024×768, resistive, passive cooling w SB10-X |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs | 4× USB w panelu SB10-X |
| Interfejs | 2× RS232 w panelu SB10-X |
| Sieć | 2× LAN w panelu SB10-X |
| Protokół | CAN-Bus; adaptery CAN-USB i CAN-Ethernet |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| Oprogramowanie | Kuhner Insight |
| Eksport | eksport danych dostępny w Insight; exact format wymaga instalacji |
| Aktualizacja | pakiet i mechanizm wymagają uzyskania od Kuhner |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| Role | definiowane grupy i do 255 użytkowników w Insight |
| Audit trail | dostępny w Insight; alarmy wymagają potwierdzenia operatora |
Zgodność i walidacja
| Parametr | Wartość |
|---|---|
| 21 CFR Part 11 | techniczne mechanizmy zintegrowane w wersji Insight GMP |
| GMP | wersja GMP i dokumentacja IQ/OQ oferowane przez producenta |
Oferta i cykl życia
| Parametr | Wartość |
|---|---|
| Cena | RFQ |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Producent | Adolf Kühner AG / Kuhner Shaker |
| Model | microTOM |
| Klasa | zależny od wytrząsarki analizator OTR dla mikropłytek |
| Format | 24 lub 96 dołków |
| Liczba niezależnych pomiarów | do 96 OTR |
| Warianty | Type M i Type C |
| Zasada | optyczne sensory O₂, dynamiczne wygaszanie fluorescencji |
| Deklarowany dryft sensora | <1% rocznie |
| Kalibracja | świeże powietrze przed eksperymentem albo okresowo, w publikacji co miesiąc |
| Cykl pomiarowy | około 20 min |
| Aeracja | Type M własna; Type C korzysta z wilgotnego powietrza inkubatora |
| CO₂ | opcjonalnie zależnie od wariantu/środowiska |
| Wytrząsarki | ISF1-Z, LT-X, Kelvin+; materiały wskazują też FeedPlate jako integrację |
| Sprawdzone kombinacje ruchu | 300 rpm/50 mm, 400 rpm/25 mm, 1000 rpm/3 mm |
| Eksport | CSV |
| Status | flyer handlowy vs późny prototyp beta w publikacji 2026 |
| Ilustracja | brak lokalnej kopii z powodu niewystarczających praw |
| Sprzęt i komponent | formaty standardowych płytek 96- albo 24-dołkowych; maksymalnie 96 niezależnych torów OTR |
| Sprzęt i komponent | Type M dla mikroorganizmów i niehumidowanych inkubatorów: własne nawilżanie oraz aktywna aeracja powietrzem albo wybraną mieszaniną gazów |
| Sprzęt i komponent | Type C dla hodowli komórkowych i inkubatorów wilgotnych z lub bez CO2: wykorzystuje kondycjonowane powietrze inkubatora |
| Sprzęt i komponent | optyczne spoty O2 z barwnikiem fluorescencyjnym i dynamicznym wygaszaniem; pomiar ciśnienia cząstkowego służy do wyznaczania OTR |
| Sprzęt i komponent | dryft sensora deklarowany <1%/rok; kalibracja świeżym powietrzem przed eksperymentem albo co miesiąc |
| Sprzęt i komponent | najkrótszy cykl pomiarowy 20 min według materiałów handlowych |
| Sprzęt i komponent | testowane limity: 300 rpm przy 50 mm, 400 rpm przy 25 mm i 1000 rpm przy 3 mm |
| Sprzęt i komponent | badanie beta: DeepWell Plate 96/1000 µL Eppendorf, 0,6 mL/dołek, membrana gazoprzepuszczalna i >80% RH w LT-X |
| Sprzęt i komponent | zgodność z ISF1-Z, LT-X, Kelvin+, różnymi geometriami DWP i technologią FeedPlate |
| Oprogramowanie lub tryb | dane z systemu są dostępne jako pliki CSV; publikacja udostępnia przykładowe pliki w materiałach uzupełniających |
| Pamięć | 2 GB (1,6 GB usable) w panelu SB10-X |
| Funkcja | programowanie setpointów i automatyczne operacje batch |
| Funkcja | raport partii z wykonanymi krokami programu |
| Auto logoff | automatyczne wylogowanie przy braku aktywności w wersji GMP |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Szacunek dla sprawnego, kompletnego stanowiska odpowiadającego karcie „microTOM” (24- albo 96-dołkowe mikropłytki; 96 niezależnych pomiarów OTR, w badaniu 0,6 mL/dołek), przed kosztami VAT, transportu, FAT/SAT, kwalifikacji, materiałów jednorazowych i integracji zakładowej.
- Metoda
- Nie znaleziono publicznej ceny dokładnie tej konfiguracji. Przedział wyznaczono z segmentu P3, skali i złożoności sterowania C1, a następnie skonfrontowano z punktem rynkowym: rynek wtórny: laboratoryjne bioreaktory około 20–30 tys. USD; nowe około 60 tys. USD. To estymacja planistyczna, nie oferta.
- Pewność
- niska
- Weryfikacja
- 2026-09-03
Źródło / punkt porównawczy: rynek wtórny: laboratoryjne bioreaktory około 20–30 tys. USD; nowe około 60 tys. USD.
Zastosowania
Ustalenia pierwszej fazy
Wysokoprzepustowy mini-bioreaktor/analizator OTR. Flyer wersji 3–2025 przedstawia ofertę Type M i Type C, natomiast publikacja z 6 maja 2026 r. nazywa użyty egzemplarz późnym prototypem beta; status konkretnej dostawy trzeba więc ustalać po serialu i dokumentacji odbiorowej.
Źródła identyfikacji
- Kuhner — flyer microTOM, wersja 3–2025
- Journal of Biological Engineering — badanie późnego prototypu beta microTOM
- Biotechnology and Bioengineering — podstawa metody µTOM
- Capella Science — status handlowy i wycena na zapytanie
- Kuhner — Insight, użytkownicy, GMP i interfejsy
- Kuhner — katalog urządzeń i parametry OSB
- Kuhner — GMP i IQ/OQ
Ostatnia kontrola rekordu: 2026-09-09.
Kuhner microTOM jest wysokoprzepustowym systemem pomiaru szybkości pobierania tlenu OTR w hodowlach prowadzonych w płytkach wielodołkowych. Materiały handlowe opisują formaty 24 i 96 dołków oraz warianty Type M i Type C; recenzowana publikacja z 6 maja 2026 r. przedstawia urządzenie jako późny prototyp beta rozwijany przez Kuhnera. Ten rozdźwięk jest ważnym elementem identyfikacji: karta opisuje jedno urządzenie na granicy wdrożenia komercyjnego, bez dopowiadania daty pełnej dostępności.
W formacie 96-dołkowym deklaruje 96 niezależnych pomiarów OTR. Urządzenie przeprowadza automatyczny cykl odczytu co około 20 minut, a wyniki można eksportować jako pliki CSV. Type M zapewnia własne nawilżanie i aerację, a Type C korzysta z wilgotnego powietrza inkubatora; materiały wymieniają opcjonalne warunki CO₂.
Status produktu i oś czasu
Flyer datowany na marzec 2025 r. ma formę komercyjnej informacji produktowej. Z kolei publikacja udostępniona 6 maja 2026 r. opisuje microTOM jako system znajdujący się na późnym etapie beta i omawia walidację rozwiązania.
Warianty Type M i Type C są konfiguracjami tej samej platformy, dostępnymi w formatach 24 i 96.
Granica urządzenia
microTOM obejmuje mechanikę odczytu, sensory w płytce, aerację odpowiednią dla wariantu, elektronikę i software obliczający OTR. Wytrząsarka zapewniająca ruch oraz inkubator zapewniający temperaturę i ewentualnie wilgotność/CO₂ są urządzeniami gospodarza.
Format 96-dołkowy
Najważniejszą cechą jest równoległy, niezależny odczyt OTR w 96 dołkach.
Ręczna kontrola 96 krzywych nie wykryje systematycznego przesunięcia, jeśli wartości są wiarygodne.
Format 24-dołkowy
Materiały handlowe wskazują także 24 dołki.
Optyczny sensor tlenu
Publikacja opisuje dynamiczne wygaszanie i deklaruje dryft poniżej 1% rocznie. Jest to parametr systemu sensora w warunkach badania, nie gwarancja każdej zużytej płytki.
Cykl pomiarowy 20 minut
Automatyczny odczyt mniej więcej co 20 minut określa rozdzielczość czasową.
W 96 kanałach znaczenie ma kolejność odczytu.
Wytrząsanie: prędkość i orbita
Materiały wskazują sprawdzone kombinacje około 300 rpm przy orbicie 50 mm, 400 rpm przy 25 mm oraz 1000 rpm przy 3 mm.
Aeracja, CO₂ i wilgotność
Opcja CO₂ pozwala prowadzić kultury wymagające kontrolowanej atmosfery.
FeedPlate i automatyzacja dozowania
Materiały wskazują współpracę z FeedPlate, która umożliwia dostarczanie cieczy do mikropłytek.
Eksport CSV
Publikacja potwierdza eksport .csv.
Udokumentowane fakty o Kuhner Insight
Karta opisuje Kuhner Shaker microTOM. Udokumentowana skala: 24- albo 96-dołkowe mikropłytki; 96 niezależnych pomiarów OTR, w badaniu 0,6 mL/dołek. Kuhner Insight obsługuje ręczne sterowanie, programowanie setpointów, kalibrację, akwizycję danych, audit trail i eksport. Wersja GMP dodaje mechanizmy 21 CFR Part 11, automatyczne wylogowanie, alarmy wymagające potwierdzenia, ciągły autosave, raport partii i automatyczne operacje batch. Producent podaje definiowane grupy oraz do 255 użytkowników.
Materiały Insight wymieniają CAN-USB i CAN-Ethernet. Jednostka SB10-X ma ekran rezystancyjny 12,1 cala 1024×768, 2 GB RAM (1,6 GB dostępne), cztery USB, dwa RS232, dwa LAN i VGA oraz współpracuje z Windows 7 albo Windows 10. Są to parametry SB10-X, nie każdego urządzenia Kuhner.
Galeria urządzenia i rzeczywiste widoki Kuhner Insight

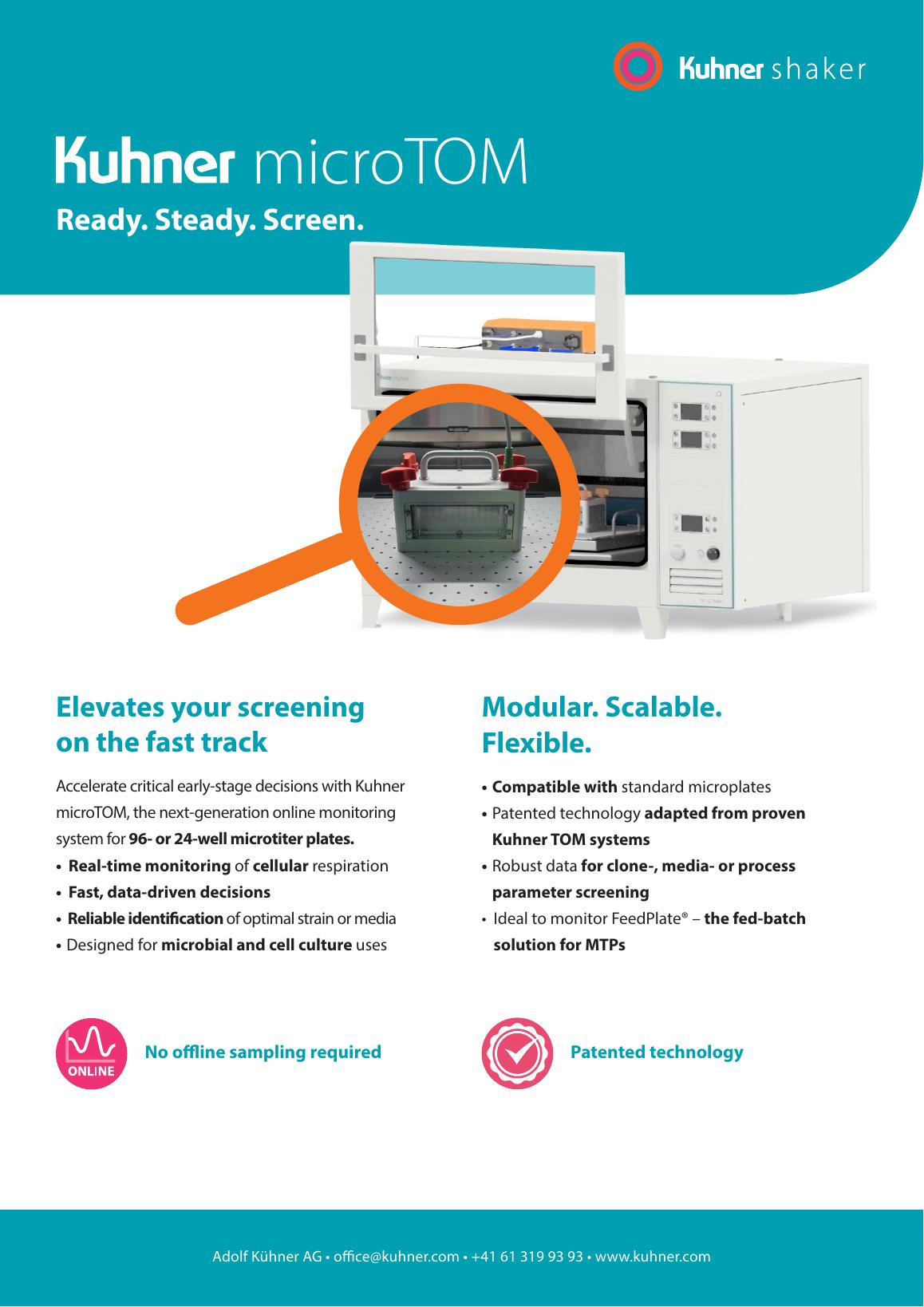

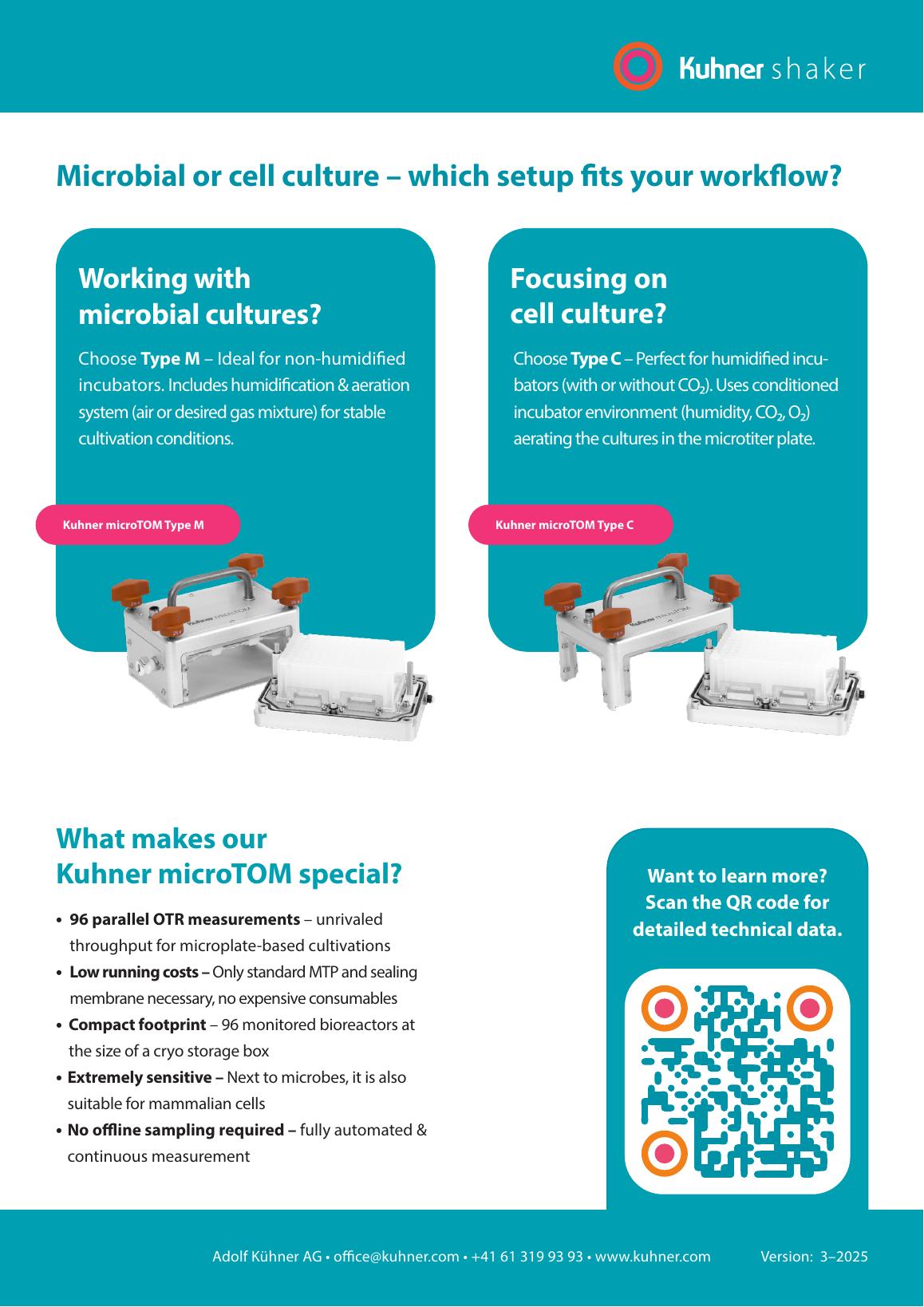

Kuhner Shaker microTOM — oficjalna plansza produktu. Źródło: Kuhner.
Kuhner Shaker microTOM — oficjalna plansza produktu. Źródło: Kuhner.

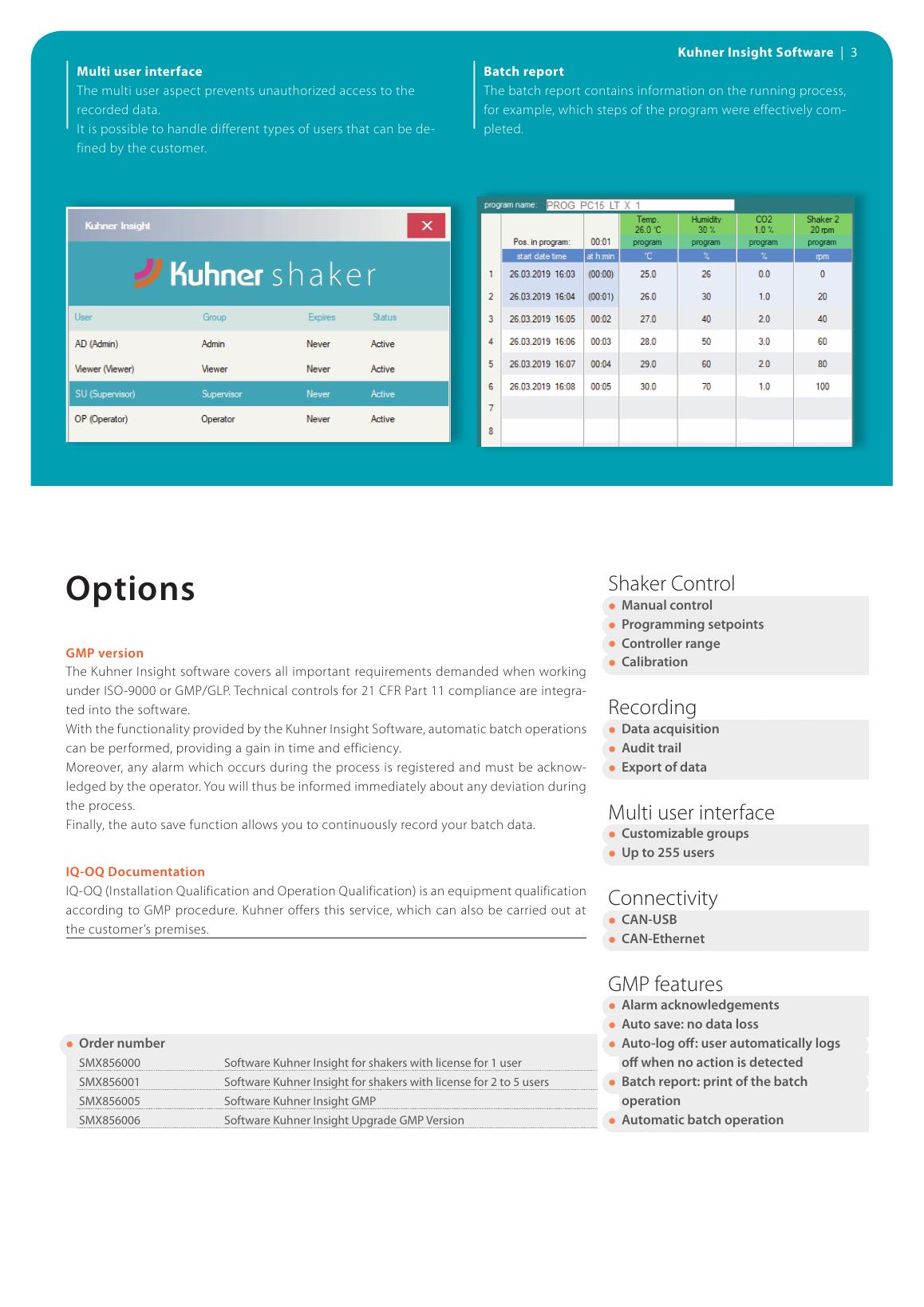

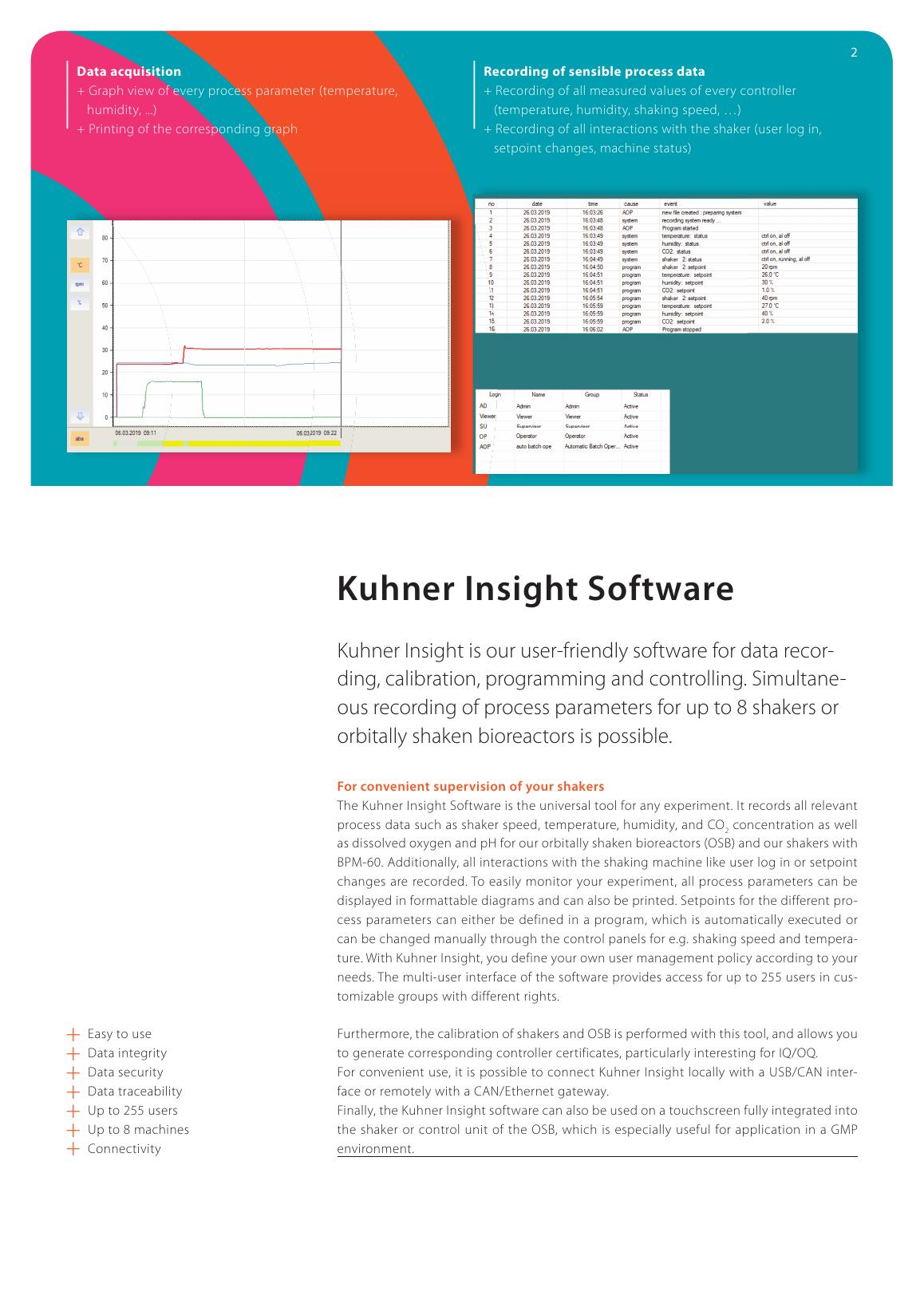

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.
Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.
Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.
Źródła
- Kuhner microTOM — flyer — formaty, warianty, aeracja, kompatybilność, cykl i eksport.
- Publikacja microTOM, 2026 — status późnej bety, zasada optyczna, 96 kanałów, dryft, kalibracja i walidacja.
- Kuhner — katalog rodziny — kontekst platform wytrząsających i systemów analitycznych.
