Getinge / Applikon my-Control

Applikon my-Control jest kompaktowym kontrolerem bioprocesowym do jedno- i wielorazowych reaktorów od 50 mL objętości roboczej do 3 L objętości całkowitej. Interfejs wieloreaktorowy obsługuje do ośmiu kontrolerów; nowszy katalog portfolio opisuje również widok do 32 jednostek.

Web UI w udokumentowanej wersji mE.2.9.X działa pod adresem http://IP/. Fabryczne konta Operator i Engineer mają wspólne hasło 0000. Przez interfejs sieciowy można zmieniać setpointy, kalibrować sensory, ręcznie uruchamiać aktuatory oraz startować i zatrzymywać pętle.

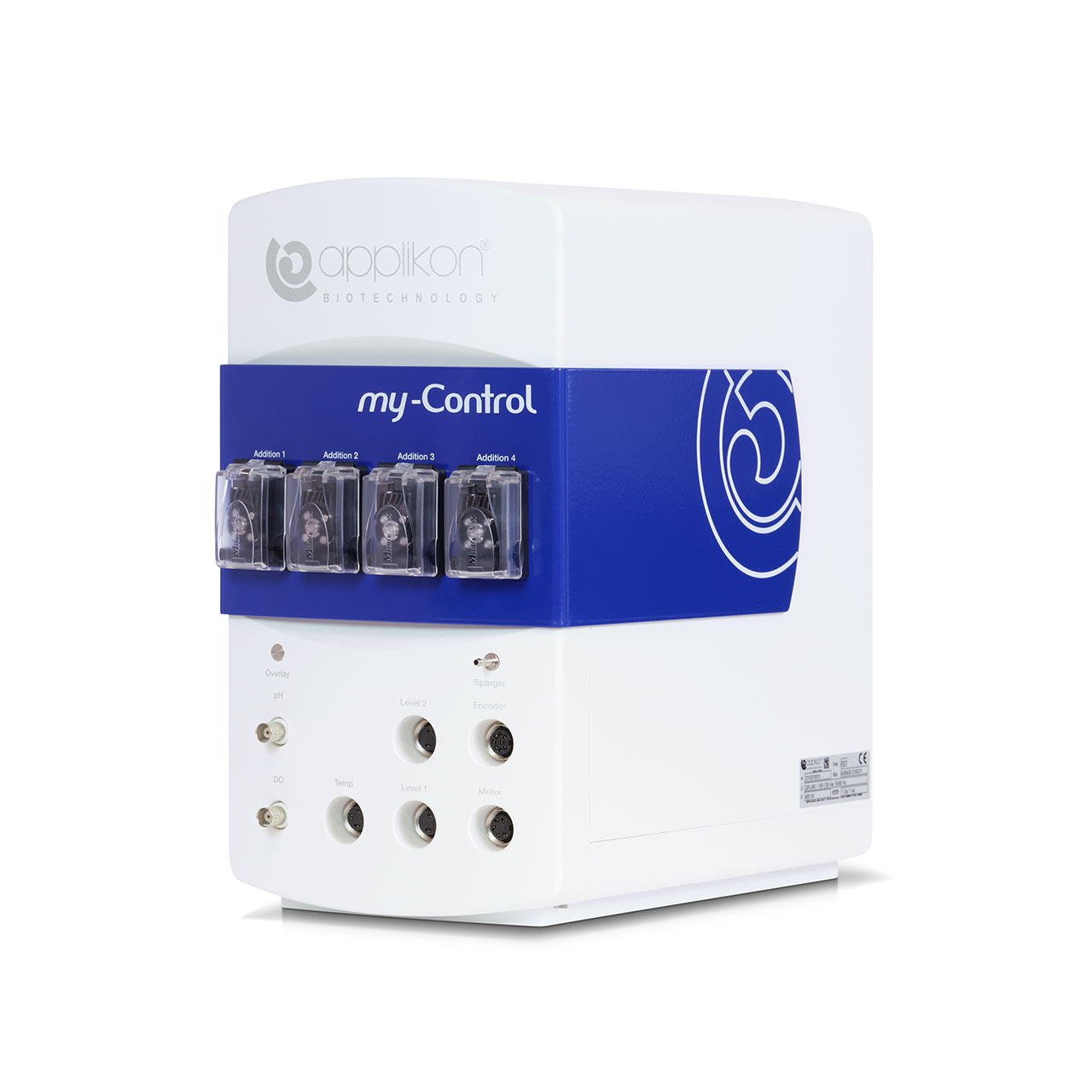

Applikon my-Control — kompaktowy kontroler bioreaktora. Źródło obrazu: www.getinge.com.

Zakres i przeznaczenie

Kontroler współpracuje z MiniBio, szklanymi reaktorami autoklawowalnymi oraz jednorazowymi AppliFlex ST i innymi wspieranymi platformami. Zakres całej rodziny to 50 mL objętości roboczej do 3 L całkowicie.

Zastosowania obejmują modelowanie, screening, optymalizację pożywki i procesu, badania toksyczności, hodowle mikroorganizmów, komórek ssaczych, terapię komórkową i genową oraz rolnictwo komórkowe.

Obudowa zajmuje 19 × 35 cm powierzchni stołu. Producent podaje możliwość ustawienia pięciu sztuk na metr szerokości. Masa 8,5 kg jest podawana przez polskiego partnera handlowego Labo Baza; bieżąca karta producenta nie pokazuje jej w tabeli.

Architektura sterowania

Getinge określa platformę hardware i software jako własnościową Applikon z firmware Applikon.

Aktualizacja Control software powoduje restart kontrolera; aktualizacja Web UI przeładowuje interfejs bez restartu całego urządzenia.

Instrukcja Software Reference Manual opisuje linię mE.2.9.X, dokument 2.93 z 25 listopada 2021 r.

Web UI i dostęp sieciowy

Interfejsem jest urządzenie z przeglądarką połączone przez TCP/IP. Instrukcja podaje adres wprost jako:

Dokumentowana wersja obsługuje Internet Explorer 11 i Google Chrome; bieżąca karta Getinge wymienia Microsoft Edge, Firefox, Safari i Chrome oraz urządzenia iOS/Android.

Interfejs pozwala jednocześnie wyświetlać wartości procesu, stan pętli, alarmy, aktuatory i trendy.

Adres IP i konfiguracja sieci

Instrukcja zaleca później usunąć plik, aby nie nadać tego samego IP innej jednostce.

Zaleca wyłączyć na karcie sieciowej hosta funkcje Energy Efficient Ethernet i Green Ethernet.

Konta, role i domyślne hasła

Rola	Dostęp
View	bez hasła;
System Engineer	konfiguracja systemu i zarządzanie użytkownikami

Hasło obu kont wynosi 0000, a minimalna długość hasła to cztery znaki. System pozwala utworzyć do 21 Operatorów i 21 Engineerów.

Domyślny timeout sesji wynosi 15 minut.

Interfejs wielu reaktorów

Wersja mE.2.9.X pozwala zbudować Multiple Reactor Interface dla do ośmiu kontrolerów.

Instrukcja wprost zauważa, że jeśli fabryczne konta Operator i Engineer z 0000 pozostały niezmienione, umożliwiają dostęp do wszystkich połączonych kontrolerów.

Nowszy niemiecki katalog portfolio podaje dwa poziomy: widok do 32 my-Control oraz interfejs batch do ośmiu jednostek. Bieżąca karta produktu mówi o ośmiu w jednym interfejsie.

OPC UA, OPC i systemy nadrzędne

W mE.2.9.X serwer OPC UA jest opcją licencjonowaną.

Bieżąca karta Getinge wymienia Lucullus PIMS, DeltaV oraz dostępny Applikon OPC Server.

Sensory i aktuatory

• pH: sensory elektrochemiczne lub single-use; - DO: polarograficzne, optyczne LumiSens albo single-use; - RedOx: sensory elektrochemiczne; - temperaturę: Pt100, 0–150 °C, dokładność 0,1 °C; - pianę i poziom: pomiar rezystancyjny; - masę: zewnętrzne wagi przez USB; - opcjonalnie biomasę, fluorescencyjne pH/DO oraz gazy odlotowe.

Sterowanie gazem obejmuje do czterech MFC albo zaworów iglicowych z elektrozaworami, do 1500 mL/min w przeliczeniu na N2. Dodawanie cieczy realizują cztery pompy o zmiennej prędkości do 40 mL/min, dwa mikrozawory lub do czterech zewnętrznych pomp. Mieszanie działa w zakresie 0–2000 rpm.

Kopia konfiguracji i import przez USB

• Copy — parametry i ustawienia do przeniesienia na urządzenie o tej samej konfiguracji hardware; bez kalibracji i danych urządzeniowych; - Backup — pełna konfiguracja z IP i kalibracją sensorów dla konkretnego urządzenia.

Aktualizacje i licencje

Producent zaleca najpierw aktualizować część sterującą.

Dokładny profil kontrolera my‑Control

Zakres deklarowany przez producenta: 50 ml objętości roboczej do 3 l całkowicie; do ośmiu kontrolerów w jednym interfejsie. Interfejsy i integracje: wbudowany Web UI, Ethernet, dwa tylne USB, opcjonalny OPC UA, Lucullus PIMS i DeltaV. Zasoby procesowe: do 4 MFC lub zaworów iglicowych, cztery pompy do 40 ml/min, 0–2000 rpm, do 4 AI, 4 AO i 8 DO. Te liczby są wartościami maksymalnymi platformy; konfigurację konkretnego egzemplarza potwierdza BOM i ekran hardware.

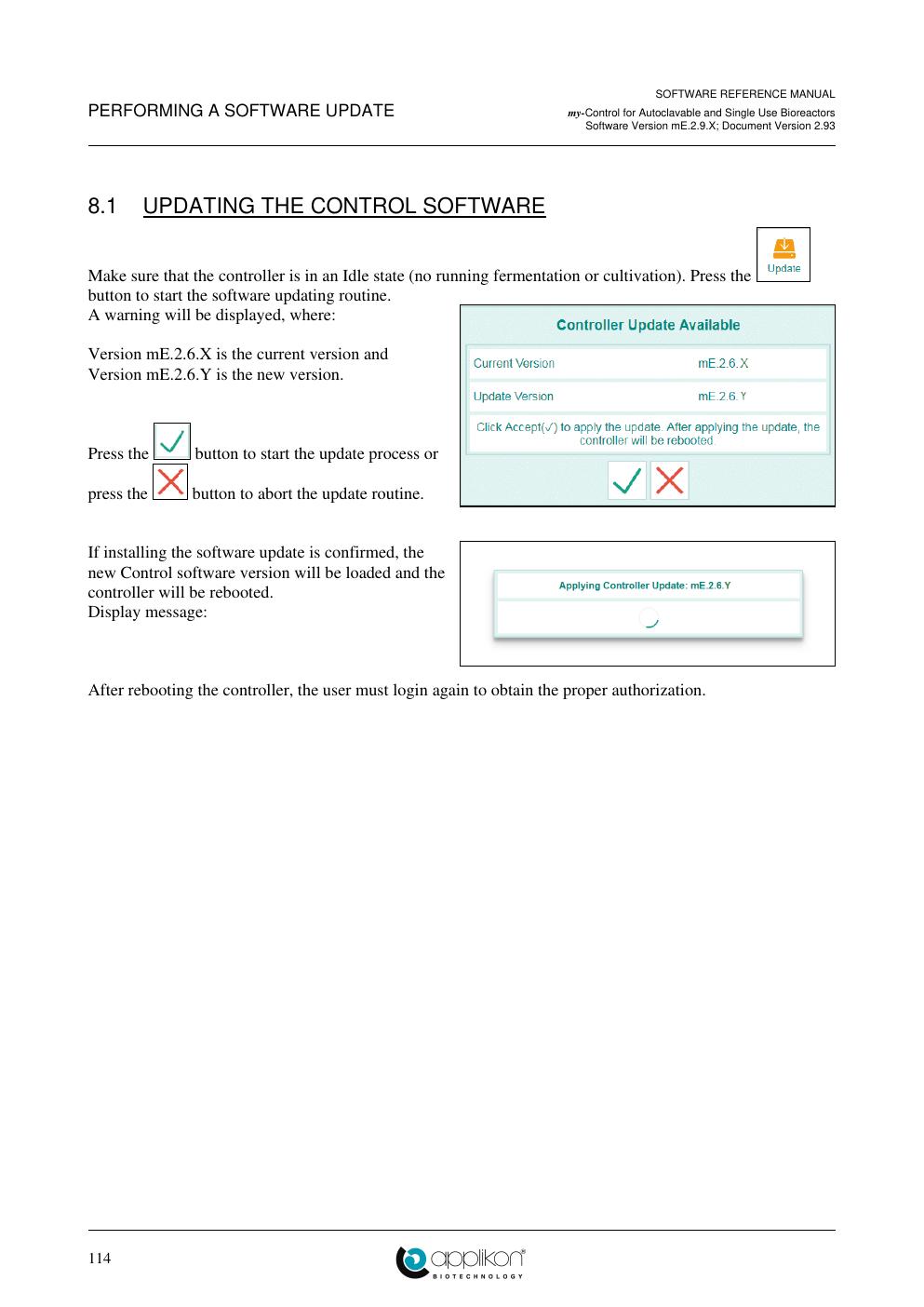

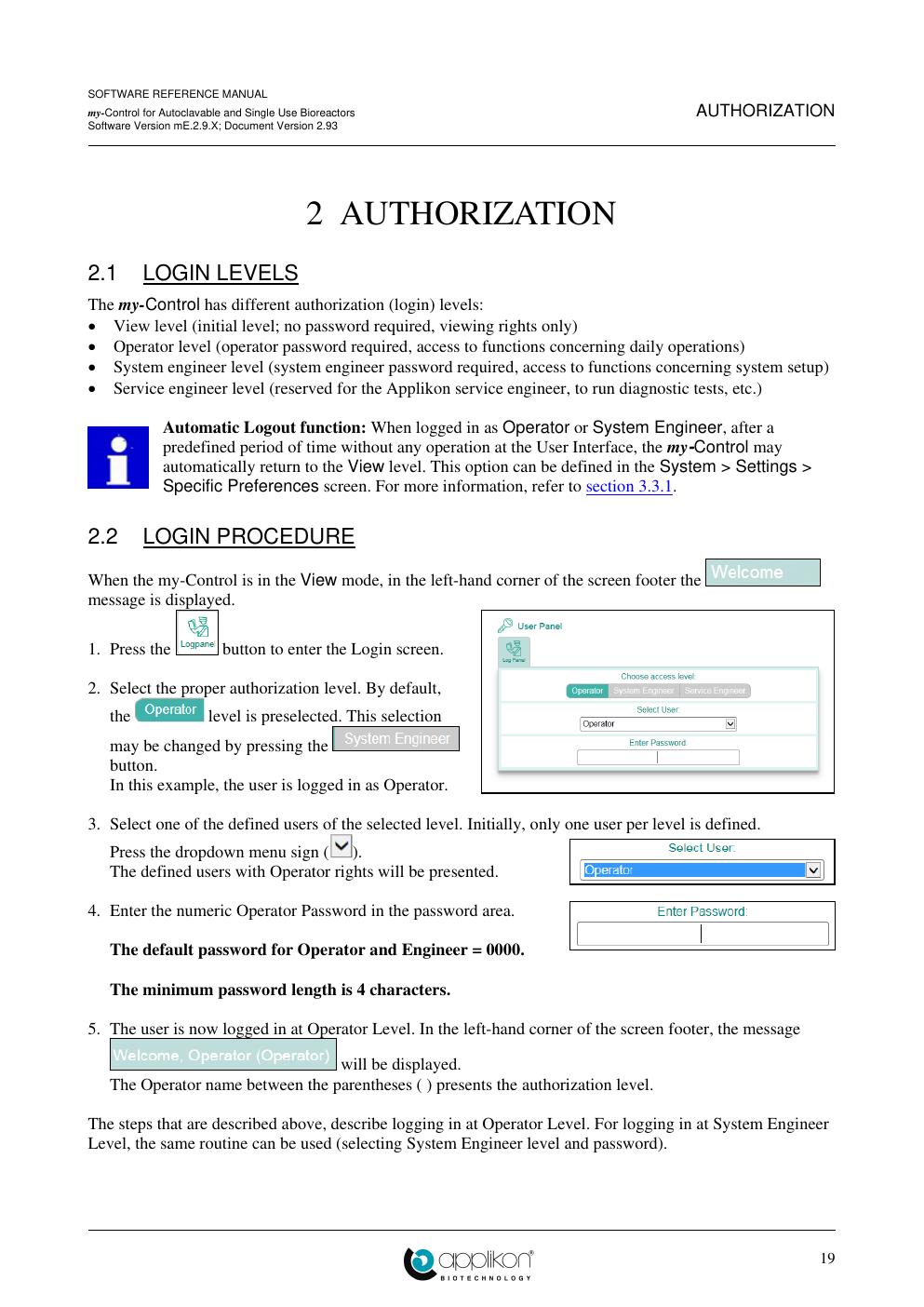

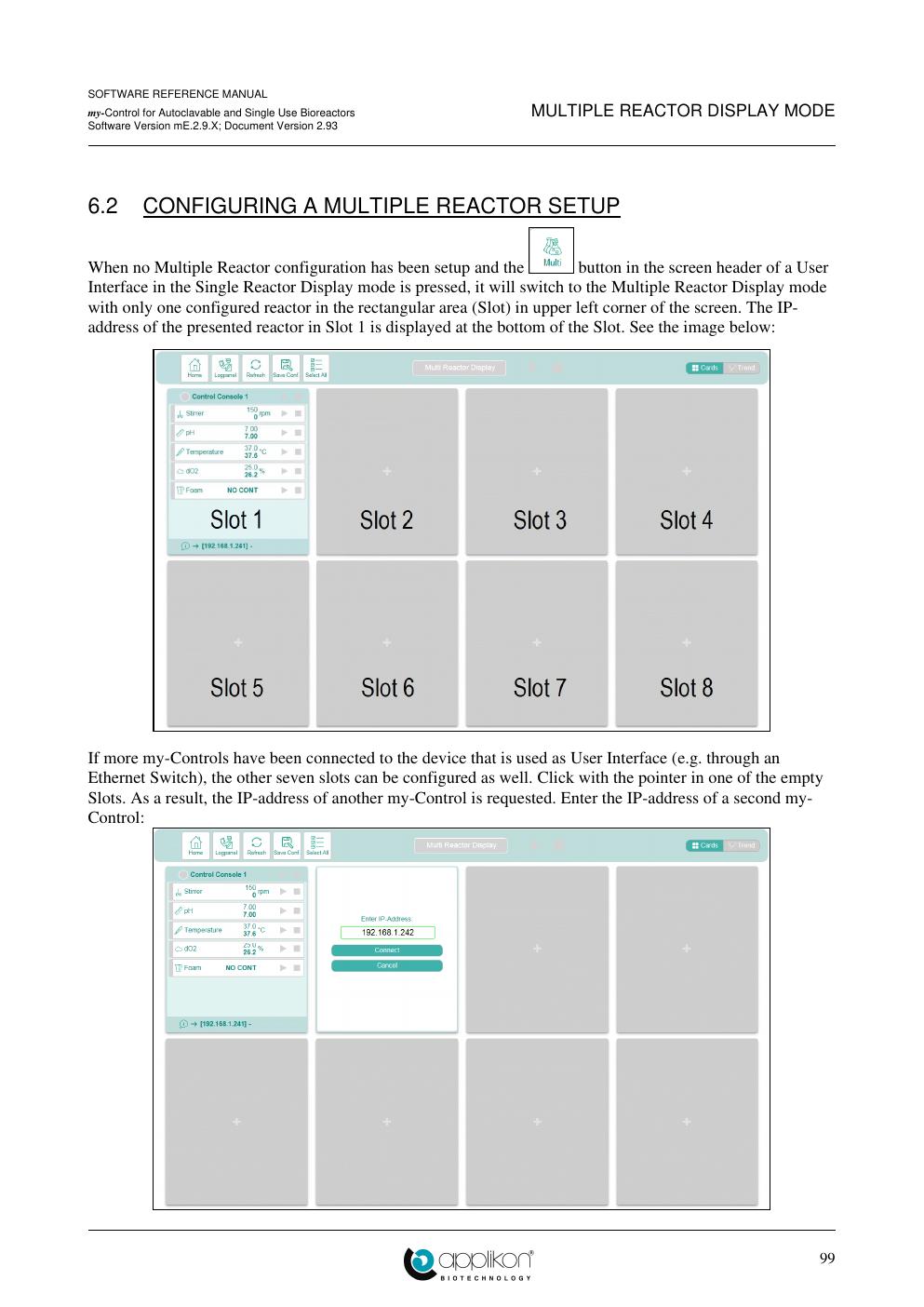

Udokumentowany widok urządzenia lub interfejsu my‑Control. Źródło: https://www.smileincubator.life/smilelabs/wp-content/uploads/2022/11/2-my-Control-Software-Reference-Manual-mE_2_9_X-Doc-V2_93.pdf.

Udokumentowany widok urządzenia lub interfejsu my‑Control. Źródło: https://www.smileincubator.life/smilelabs/wp-content/uploads/2022/11/2-my-Control-Software-Reference-Manual-mE_2_9_X-Doc-V2_93.pdf.

Udokumentowany widok urządzenia lub interfejsu my‑Control. Źródło: https://www.smileincubator.life/smilelabs/wp-content/uploads/2022/11/2-my-Control-Software-Reference-Manual-mE_2_9_X-Doc-V2_93.pdf.

Potwierdzone poświadczenia i role my‑Control mE.2.9.X

Instrukcja Software Reference Manual 2.93 rozróżnia View, Operator, System Engineer i Service Engineer. View nie wymaga hasła i ma prawa podglądu. Fabrycznie istnieje jeden Operator i jeden Engineer, a oba konta mają numeryczne hasło 0000 o minimalnej długości czterech znaków. System obsługuje do 21 operatorów i 21 inżynierów. Konto serwisowe jest zastrzeżone dla Applikon.

Operator może wykonywać działania codzienne, między innymi start/stop pętli, zmianę setpointów i kalibrację. Engineer zarządza konfiguracją i użytkownikami. Domyślny automatyczny logout wynosi 15 minut. Podczas odbioru trzeba zmienić fabryczne poświadczenia, utworzyć imienne konta, potwierdzić timeout i sprawdzić, czy dostęp serwisowy jest kontrolowany.

Multiple Reactor Interface obejmuje osiem slotów identyfikowanych adresami IP. Instrukcja ostrzega, że pozostawione konta Operator/Engineer z hasłem 0000 mogą dać dostęp do wszystkich połączonych kontrolerów. Wspólny użytkownik musi mieć to samo hasło na jednostkach, co tworzy blast radius klastra. Segmentacja i odrębne poświadczenia są zatem ważniejsze niż w samotnym stanowisku.

OPC UA jest opcją licencjonowaną. Po zmianie pętli lub konfiguracji sensorów serwer OPC UA trzeba zrestartować albo zrestartować kontroler; opis tagów jest dostępny na żądanie. To ważna zależność eksploatacyjna: stary namespace po zmianie I/O może dawać poprawną sesję z błędnym znaczeniem danych.

Instrukcja rozróżnia Control software i Web User Interface. Pakiety aktualizacji trafiają do katalogu głównego USB podłączonego do jednego z dwóch tylnych portów. Aktualizacja Control software restartuje kontroler; aktualizacja Web UI przeładowuje interfejs bez restartu całej jednostki. Producent zaleca najpierw Control software. Publicznie potwierdzona linia to mE.2.9.X, ale wersję bieżącego egzemplarza trzeba odczytać.

Eksport „Copy” służy do przenoszenia ustawień na zgodny hardware i nie obejmuje kalibracji ani danych specyficznych urządzenia. „Backup” zawiera pełną konfigurację, adres IP i kalibracje. Licencje są wyłączone z eksportu. Pliki trafiają odpowiednio do USB:\Applikon\Engineer\Copy i USB:\Applikon\Engineer\Backup. Import pełnego backupu do innej jednostki bez kontroli może powielić adres i obce kalibracje.

Źródła

• karta produktu Getinge.
• Applikon Software Reference Manual mE.2.9.X, kopia instytucji trzeciej.
• oficjalny karta systemów hodowlanych BioBundle Getinge.
• oficjalna karta integracji V-Control/DeltaV.
• Getinge — oficjalna karta my‑Control.
• Getinge — oficjalna karta BioBundles.
• Getinge — oficjalna karta V-Control i integracji DeltaV.
• Getinge — portfolio bioprocesowe Applikon.

Źródła sieciowe sprawdzono 2026-09-09. Parametry rodziny przenoszono wyłącznie tam, gdzie oficjalna tabela lub karta obejmuje wskazany model; elementy automatyki pozostawiono zależne od konfiguracji, jeśli producent oferuje więcej niż jedną platformę.
