Getinge / Applikon ez2-Control

Applikon ez2-Control jest modułowym kontrolerem bioprocesowym dla jednego autoklawowalnego albo jednorazowego bioreaktora laboratoryjnego lub pilotowego do 20 L. Przez interfejs webowy można również obsługiwać wiele kontrolerów równolegle.

Udokumentowana historyczna linia oprogramowania mE.2.9.X ma istotne cechy bezpieczeństwa: fabryczne hasło 0000 dla Operatora i Engineera, domyślnie wyłączony DHCP, licencjonowaną opcję OPC UA, oddzielne aktualizacje WebUI i części sterującej z USB oraz import pełnego backupu zawierającego IP, tagi MFC i kalibracje.

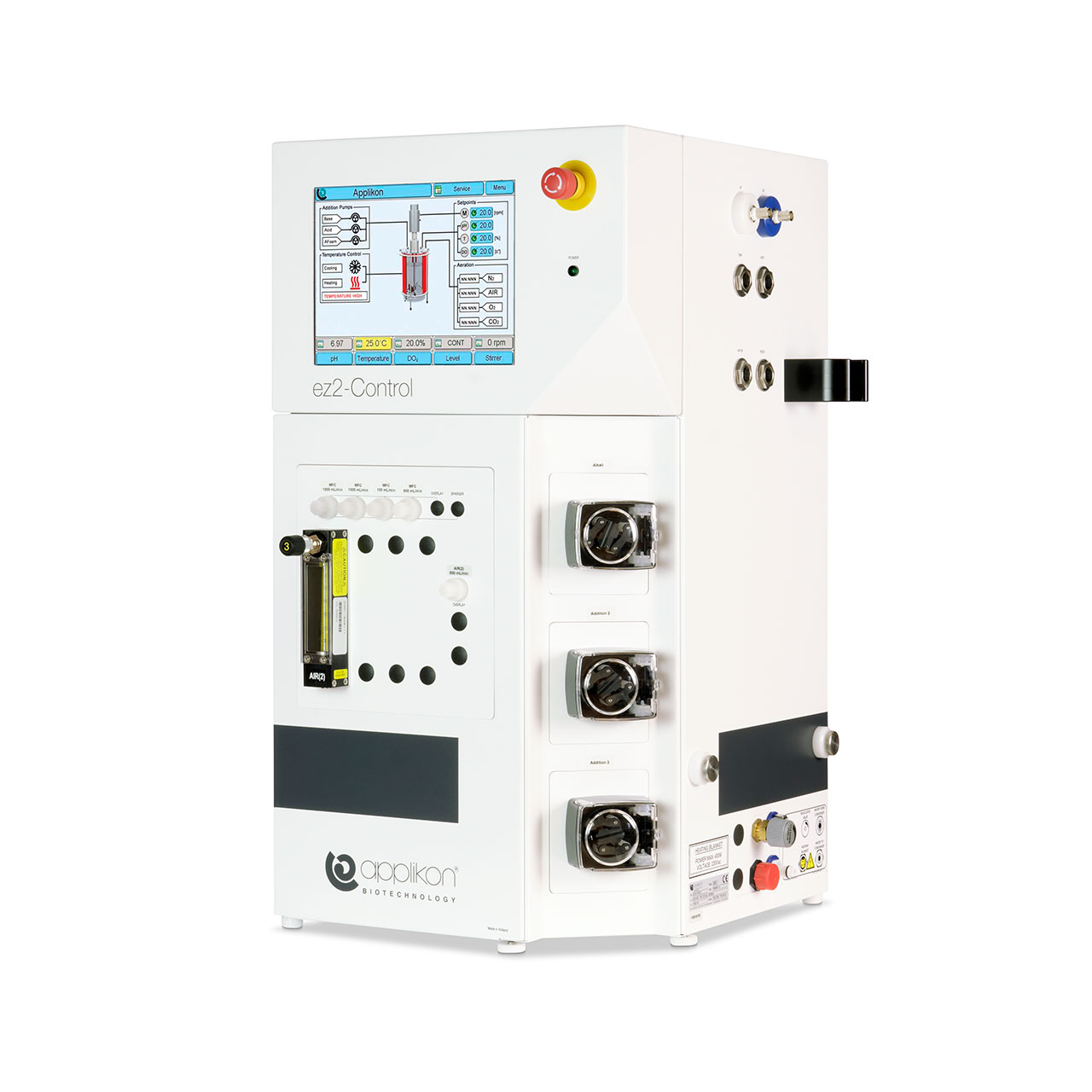

Applikon ez2-Control — kontroler bioreaktora ze zintegrowanym ekranem. Źródło obrazu: www.getinge.com.

Tożsamość i granice karty

ez2-Control jest kontrolerem z własnymi sensorami, wyjściami i HMI, a nie nazwą pojedynczego naczynia. W ofercie występuje z reaktorami Applikon Bio i AppliFlex ST; oprogramowanie mE.2.9.X zawierało synoptyki także dla AppliFlex RB, CellReady, HyPerforma, PadReactor, iCELLis nano i Scinus. Wybrany synoptyk ładuje odpowiednie ustawienia domyślne, w tym PID, dlatego typ reaktora jest parametrem bezpieczeństwa.

• szklany lub jednorazowy reaktor; - konsola ez2-Control; - zewnętrzne MFC, pompy, wagi i sensory USB; - komputer z Lucullus PIMS; - host Applikon OPC Server lub gateway; - V-Control i Emerson DeltaV; - przeglądarkowa stacja operatorska.

Skala, zastosowanie i segment cenowy

Producent wskazuje autoklawowalne reaktory do 20 L oraz procesy mikrobiologiczne i komórkowe w skali laboratoryjnej i pilotowej.

Architektura sprzętowa

Getinge określa hardware jako własnościową platformę Applikon, a software jako Applikon Firmware. Instrukcja mE.2.9.X pokazuje, że ekran Device Information prezentuje wersje hardware i software, datę konfiguracji, uptime oraz MAC. modelu CPU, RAM, wersji PCB, systemu operacyjnego, bootloadera ani typu storage'u.

Logicznie urządzenie obejmuje:

2. część wykonawczą: pompy, zawory, MFC, mieszadło i termikę;

Instrukcja rozróżnia oprogramowanie Controller i WebUI.

Role i domyślne poświadczenia

Wersja mE.2.9.X, dokument 2.91, definiuje cztery poziomy:

| --- | --- | | View | odczyt parametrów, trendów, alarmów i konfiguracji | | Engineer | hasło; konfiguracja urządzenia, sieci, użytkowników, I/O i import/eksport | | Service | hasło serwisowe przeznaczone dla personelu Applikon |

Domyślnie istnieje jeden Operator i jeden Engineer, oba z hasłem 0000.

Instrukcja mówi o maksymalnie 21 Operatorach i 21 Engineerach. Bieżąca karta produktu skraca to do „do 21 użytkowników na 3 poziomach”.

Timeout i pozostawiona sesja

Wygaszacz ekranu to odrębna funkcja: domyślnie po 30 minutach ekran staje się czarny; dotknięcie przywraca obraz.

Uprawnienia o największym wpływie

• ręczne sterowanie pompami, zaworami i MFC; - zmiana setpointów, alarmów i granic interlocków; - kalibracja sensorów; - zmiana typu naczynia i domyślnych PID; - konfiguracja kaskady DO, mieszania i gazów; - import kopii albo backupu; - zmiana IP, maski, bramy i DHCP; - aktualizacja WebUI i Controller software; - instalowanie licencji sensorów; - ponowne uruchomienie po power fail lub E-stop.

Rozdzielenie Operator/Engineer jest sensowne tylko wtedy, gdy 0000 zostało zmienione, konta są imienne, a zdarzenia są przypisane do użytkownika.

Konfiguracja sieci

W mE.2.9.X DHCP jest domyślnie wyłączony, więc urządzenie używa stałych ustawień.

Zalecane ustawienia karty hosta to wyłączenie Energy Efficient Ethernet i Green Ethernet oraz 100 Mb/s Full Duplex.

OPC i OPC UA

Wersja mE.2.9.X opisuje domyślne tagi OPC oraz licencjonowaną opcję przełączenia tagów do specyfikacji OPC UA.

• wariant OPC DA/UA i wersję serwera; - host i system operacyjny; - port endpointu albo konfigurację DCOM/RPC; - URL endpointu UA; - SecurityPolicy, MessageSecurityMode i certyfikaty; - listę tagów oraz prawa odczytu/zapisu; - zachowanie po utracie komunikacji; - dzienniki połączeń i zmian.

Lucullus PIMS i DeltaV

Bieżąca karta potwierdza integrację z Lucullus PIMS i DeltaV. Instrukcja Lucullus PIMS Lite 3.7.4 wskazuje komponent F_code_device jako wspólny driver dla in-Control, my-Control i ez-Control oraz konfigurację do ośmiu reaktorów z kontrolerami.

Sensory i zakresy

Parametry bieżącej oferty są następujące:

Sensor	Zakres lub cecha
pH	elektrochemiczny albo single-use; 0–14 pH; dokładność 0,01 pH
DO	0–100% nasycenia; dokładność 0,1%
RedOx	zakres 2000 mV; dokładność ±1 mV; rozdzielczość 1 mV
temperatura	Pt100; 0–150 °C; dokładność 0,1 °C
masa	zewnętrzne wagi
opcjonalne	biomasa pojemnościowo/OD, gazy odlotowe, ciśnienie

Bieżąca karta podaje do ośmiu wejść analogowych, czterech wyjść analogowych, ośmiu wejść cyfrowych i ośmiu wyjść cyfrowych.

Aktuatory i strategie procesu

W mE.2.9.X cztery MFC mogły być wewnątrz obudowy, a software obsługiwał do ośmiu po dołączeniu zewnętrznych. Obecna karta podaje „do 6”.

Do cieczy służą maksymalnie trzy wewnętrzne pompy o stałej prędkości oraz do czterech zewnętrznych pomp o zmiennej prędkości. Mieszadło pracuje w zakresie 0–2000 rpm ze sprzężeniem zwrotnym i dokładnością 0,1% pełnej skali. Oprogramowanie rozpoznaje silniki M-series bezszczotkowe i P-series ze szczotkami węglowymi; bieżąca oferta promuje wariant bezszczotkowy.

PID, kaskady i interlocki

ez2-Control ma wybieralne autotuning i adaptacyjny PID. Total Gas Flow Control utrzymuje przepływ całkowity, zastępując część gazu nośnego N2, O2 lub CO2; ma to ograniczać zmiany shear w hodowli komórkowej.

Wyjścia analogowe domyślnie używają 4–20 mA, z możliwością 0–20 lub 0–24 mA. Dla MFC, pomp i zewnętrznego mieszadła można przypisać cyfrowy inhibit, który fizycznie odcina element, gdy analogowe wyjście wynosi 0%.

Aktualizacje i licencje

Instrukcja zaleca najpierw backup, następnie aktualizację WebUI, potem kontrolera, restart i ponowny import konfiguracji, aby zachować ustawienia.

Dokładny profil kontrolera ez2‑Control

Zakres deklarowany przez producenta: naczynia autoklawowalne do 20 l, single-use oraz układy SIP. Interfejsy i integracje: Web UI, Ethernet, remote desktop, USB do kopii i backupów, Lucullus PIMS, DeltaV i OPC Server. Zasoby procesowe: do 6 MFC; 8 AI, 4 AO, 8 DI i 8 DO; 3 pompy stałe i 4 zewnętrzne zmienne; 0–2000 rpm. Te liczby są wartościami maksymalnymi platformy; konfigurację konkretnego egzemplarza potwierdza BOM i ekran hardware.

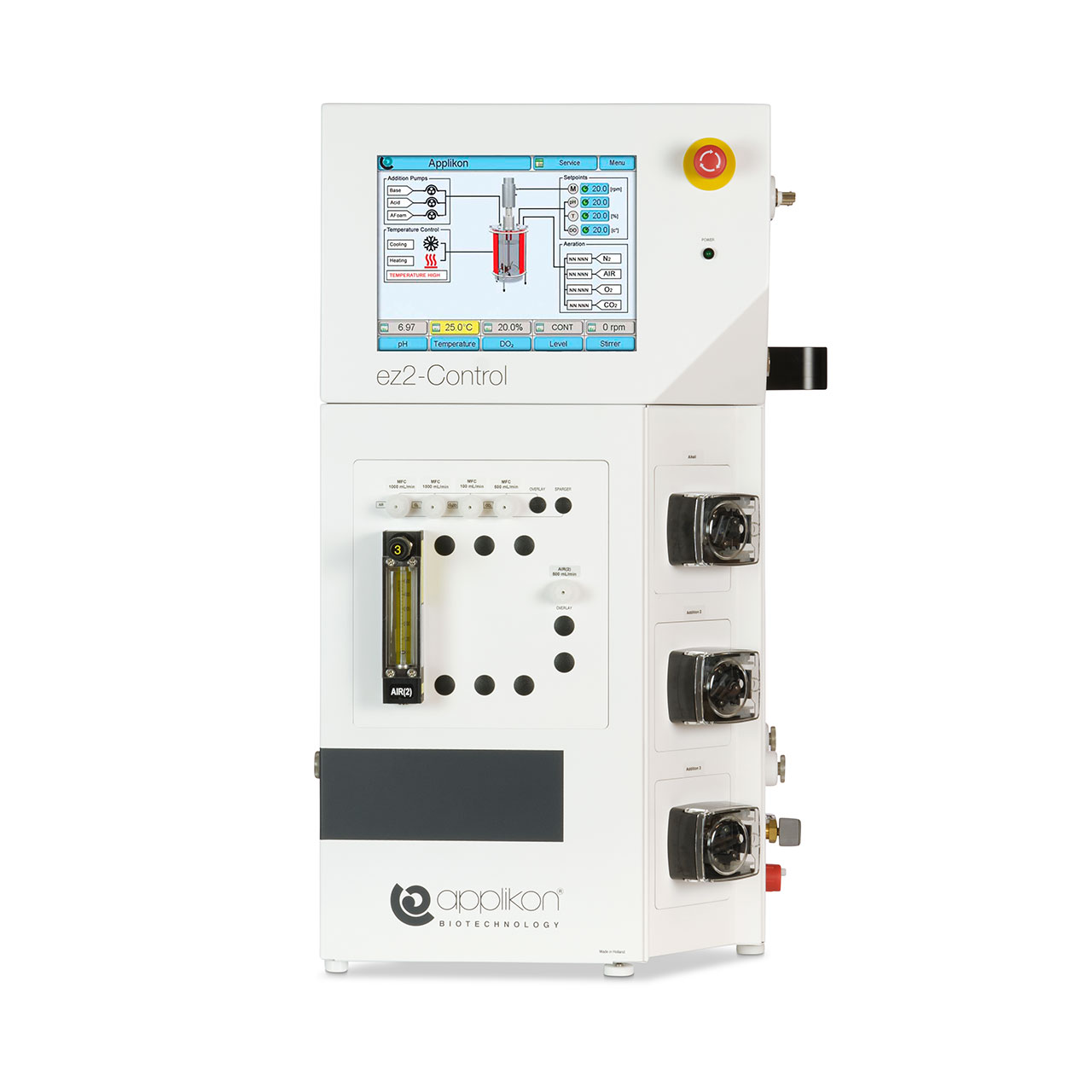

Udokumentowany widok urządzenia lub interfejsu ez2‑Control. Źródło: https://www.getinge.com/.

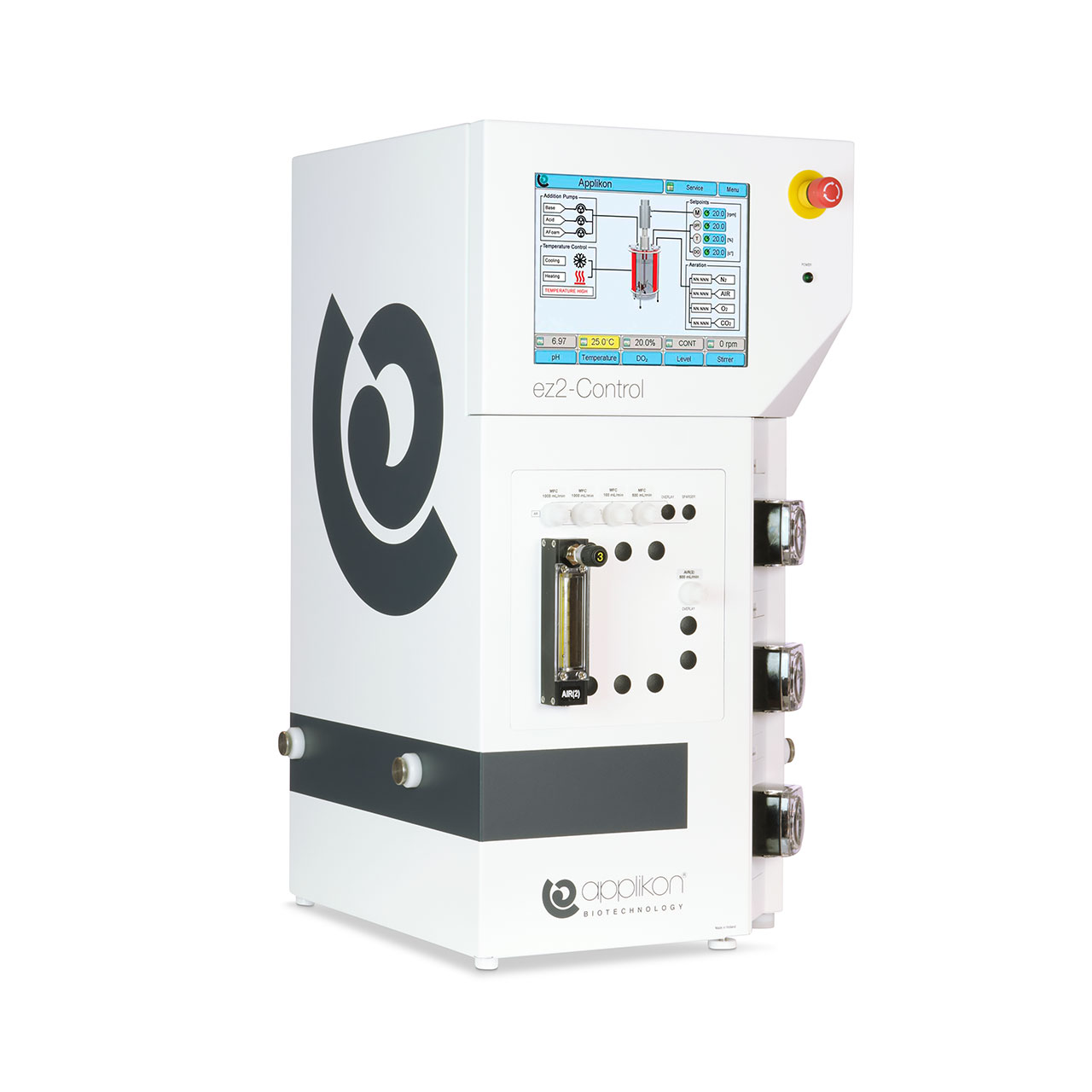

Udokumentowany widok urządzenia lub interfejsu ez2‑Control. Źródło: https://www.getinge.com/.

Źródła

• karta produktu Getinge.
• oficjalna karta produktu Getinge.
• Applikon Software Reference Manual mE.2.9.X, dokument 2.91, kopia podmiotu trzeciego.
• Lucullus PIMS Lite 3.7.4 — instrukcja producenta hostowana przez podmiot trzeci.
• oficjalna karta V-Control/DeltaV.
• Getinge — oficjalna karta ez2‑Control.
• Getinge — oficjalna karta BioBundles.
• Getinge — oficjalna karta V-Control i integracji DeltaV.
• Getinge — portfolio bioprocesowe Applikon.

Źródła sieciowe sprawdzono 2026-09-09. Parametry rodziny przenoszono wyłącznie tam, gdzie oficjalna tabela lub karta obejmuje wskazany model; elementy automatyki pozostawiono zależne od konfiguracji, jeśli producent oferuje więcej niż jedną platformę.
