Getinge / Applikon Livit Flex

Współpracuje z wielorazowymi reaktorami Applikon Bio do 20 L oraz jednorazowymi AppliFlex ST do 15 L. Konfiguracja obejmuje maksymalnie osiem pomp o zmiennej prędkości, do dwunastu regulatorów przepływu masowego albo ośmiu przepływomierzy oraz cyfrowe interfejsy Livit Links.

Kontroler ma rozdzielone komponenty HMI i instrumentu, osobne adresy IP, lokalne zarządzanie użytkownikami, rejestrację danych, eksport logów na USB-C i opcjonalny serwer OPC UA. W wersji 2.7.1 serwer OPC UA działa ze stale podłączonym donglem licencyjnym.

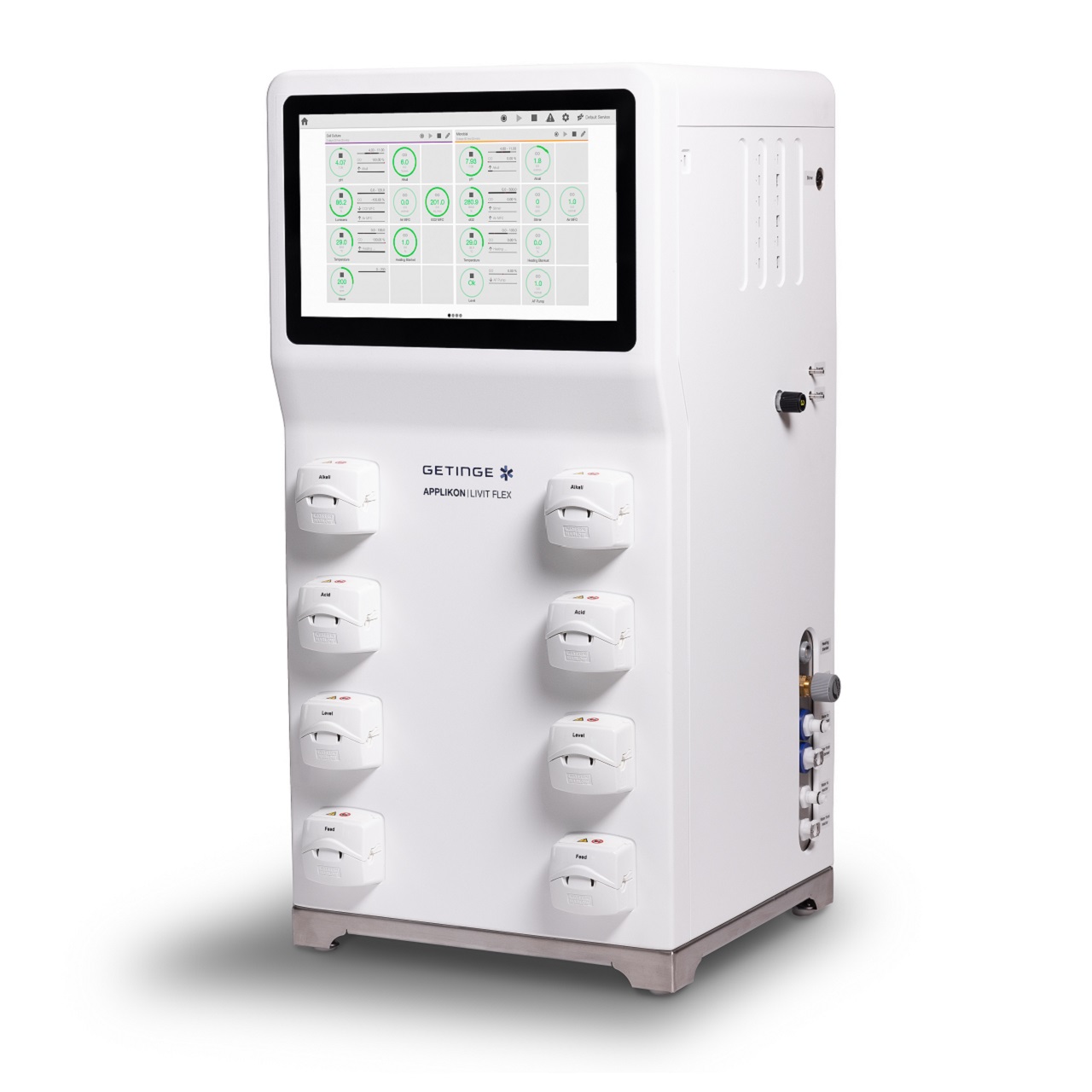

Getinge Applikon Livit Flex — kontroler bioprocesowy. Źródło obrazu: www.getinge.com.

Model, a nie naczynie

Producent oferuje gotowe BioBundle, w których nazwa reaktora i nazwa sterownika występują razem; mają oddzielne numery seryjne, elektronikę, cykl życia i powierzchnię IT.

Bieżące zestawienia Getinge przypisują do Livit Flex:

• Applikon Bio 2, 3, 5, 7, 15 i 20 L dla hodowli komórkowej i mikrobiologii; - AppliFlex ST 3 L dla obu typów procesu; - AppliFlex ST 15 L dla hodowli komórkowej; - wybrane konfiguracje SUPR w badaniach i skali pilotowej.

MiniBio 250/500/1000 mL jest standardowo łączony z my-Control, podobnie jak AppliFlex ST 500 mL.

Skala użytkowa i warianty

Różnica nie sprowadza się do pojemności: zmienia liczbę torów sensorów, aktuatorów, gazów, alarmów i obiektów w interfejsie.

Warstwa	Udokumentowana cecha
wykonanie	single albo dual
HMI	lokalny ekran 13,3″ Full HD albo Windows PC
kontrola	oddzielne HMI i instrument boards
wykonawstwo	do 8 pomp; do 12 MFC albo 8 MFM
moduły	Livit Links przez USB-C
integracja	opcjonalny OPC UA na donglu licencyjnym

Oprogramowanie i generacje

Publicznie dostępna instrukcja z 27 czerwca 2024 r. opisuje Software Version 2.7.1 dla konfiguracji z jednorazowymi reaktorami 3 i 15 L.

Instrukcja rozróżnia:

• oprogramowanie HMI; - software na płytach instrumentu; - konfigurację HMI, w tym układ stron i motyw; - konfigurację instrumentu i podłączonych urządzeń; - licencję/dongle OPC UA; - firmware inteligentnych sensorów i Livit Links, jeśli występuje.

Funkcja power-fail od wersji 2.7 działa z odpowiednim modułem sprzętowym; sama aktualizacja software jej nie dodaje.

Architektura HMI–instrument

Interfejs operatora i warstwa instrumentu są oddzielnymi elementami. Każdy ma własne ustawienia sieciowe; instrukcja mówi o adresie HMI i adresie instrumentu oraz zaleca najpierw zmienić IP instrumentu, a później HMI.

Minimalna obsługiwana rozdzielczość to 1920 × 1080.

Producent określa platformę hardware i firmware jako własnościową Getinge. System Info eksportowany przez urządzenie zawiera; wersje hardware/software, wolne miejsce, użycie pamięci, IP i uptime, co stanowi pierwszy krok identyfikacji.

Komponenty software

Sekcja licencyjna instrukcji wymienia użyte biblioteki:

• open62541 i klasy C++ open62541 — stos OPC UA; - QCustomPlot — wykresy; - Qt Xlsx Writer — eksport arkuszy; - ExprTk — parser wyrażeń; - SimpleCrypt — komponent kryptograficzny aplikacji; - QSortFilterProxyModel — część środowiska Qt; - Breakpad — raporty awarii.

Sterowanie lokalne i uprawnienia

Instrukcja 2.7.1 podaje Default Engineer z hasłem 0000; ekran logowania odwołuje się również do Default Operator.

Konfiguracja sieci

Opcja jest dostępna na fizycznym biokontrolerze; na HMI uruchomionym na komputerze Windows ustawienia sieciowe hosta obsługuje system Windows.

• MAC i IP HMI; - MAC i IP każdego instrumentu; - maskę, bramę i tryb DHCP; - port przełącznika, VLAN i reguły ACL; - konfigurację DNS/NTP, jeśli występuje; - relację HMI–instrument dla wersji dual.

OPC UA

Funkcja jest licencjonowana.

Instrukcja opisuje OPC control tag jako timer o maksymalnej wartości 60 sekund.

Lucullus i V-Control/DeltaV

Livit Flex jest kompatybilny z Lucullus PIMS firmy Securecell i platformą V-Control opartą na Emerson DeltaV. W 2025 r. opisano rzeczywistą konfigurację z Livit Flex Dual, wagami Sartorius i Lucullus 23.0.0 Basic + Control do grawimetrycznego dozowania.

Livit Links i USB-C

Kontroler automatycznie rozpoznaje nowe urządzenia i umożliwia przypisanie ich do reaktora. Obsługiwane są m.in. pH, DO, RedOx, temperatura, poziom/piana, wagi, biomasa, analiza off-gas, zewnętrzne pompy oraz analogowe I/O.

Instrukcja zabrania podłączania większości Livit Links do komputerów osobistych; wyjątkiem są wskazane linki pH i DO.

Nie każdy port ma te same funkcje. Manual rozróżnia port HMI obok ekranu, port danych/ustawień i porty modułów.

Aktualizacja software

1. włożyć nośnik z aktualizacją do portu USB-C HMI obok ekranu;

Dane, logi i diagnostyka

• Crash Files i Debug Logs HMI; - Crash Files i Debug Logs instrumentu; - System Info obejmującego HMI, instrument i podłączone urządzenia; - wersji hardware i software; - disk space i memory usage; - adresów IP oraz uptime.

Import/Export HMI Configuration przenosi układ stron i motyw. Funkcja ta jest dostępna tylko z rolą Service.

Sensory, pompy i gazy

Sterowane parametry obejmują pH, DO, RedOx, temperaturę, biomasę, off-gas, masę, poziom/pianę i ciśnienie. Aktuatorami są pompy, napęd, zawory, MFC, ogrzewanie, chłodzenie i urządzenia zewnętrzne przez analog I/O.

Zasilanie, E-stop i power fail

Funkcja power-fail działa tylko z odpowiednim hardware.

Dokładny profil kontrolera Livit Flex

Zakres deklarowany przez producenta: pojedynczy lub podwójny system do Applikon Bio 20 l i AppliFlex ST 15 l. Interfejsy i integracje: 13,3-calowy HMI, wbudowany logging, sieć wielu kontrolerów i USB‑C Livit Links. Zasoby procesowe: do 8 pomp zmiennych, 12 MFC albo 8 mass flow meters; automatyczne rozpoznawanie Livit Links. Te liczby są wartościami maksymalnymi platformy; konfigurację konkretnego egzemplarza potwierdza BOM i ekran hardware.

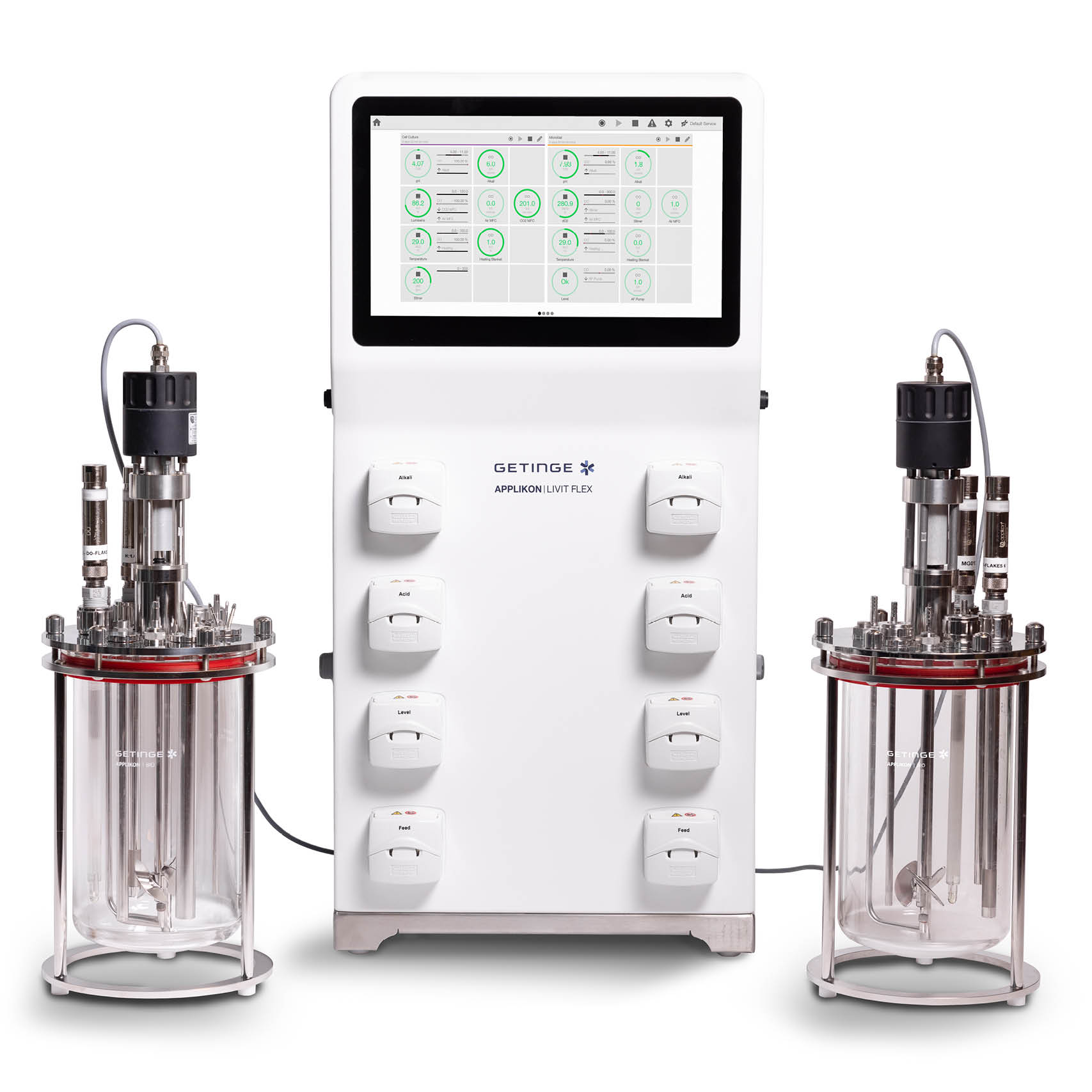

Udokumentowany widok urządzenia lub interfejsu Livit Flex. Źródło: https://www.getinge.com/.

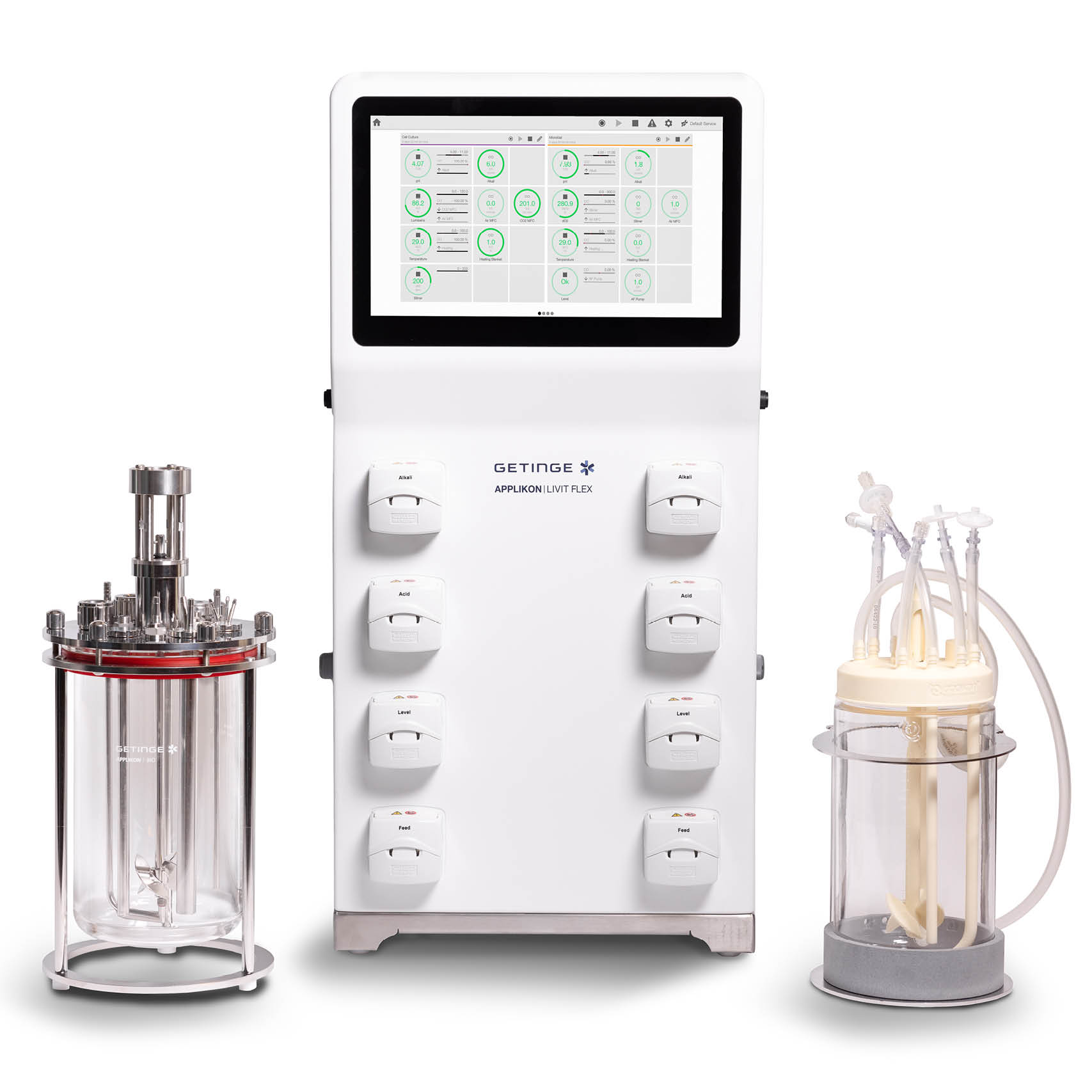

Udokumentowany widok urządzenia lub interfejsu Livit Flex. Źródło: https://www.getinge.com/.
