- Producent urządzenia / marka
- Getinge / Applikon
- Grupa katalogowa
- Getinge / Applikon
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- AppliFlex ST 3 L
- Typ rekordu
- jednorazowe naczynie bioreaktora mieszadłowego
- Skala
- 0,65–2,4 L roboczo; 3 L całkowicie
- Architektura sterowania
- C9 — Architektura hybrydowa albo otwarta integracja
- Segment
- P2 — laboratoryjny
- Ryzyko rebrandingu
- umiarkowane — AppliFlex ST 3 L należy do linii Applikon oferowanej przez Getinge; part number, lot i kontroler muszą wskazać właściwą epokę oraz kanał wsparcia, bez dowodu white-label.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — AppliFlex ST 3 L ma konfigurowaną i drukowaną 3D głowicę z wieloma wirnikami, spargerami, portami oraz sensorami, a steruje nim odrębny my-Control lub Livit Flex; nazwa rozmiaru nie identyfikuje exact BOM.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- Getinge / Applikon AppliFlex ST 500 mL
Getinge / Applikon AppliFlex ST 15 L
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| objętość całkowita | 3 L |
Proces i naczynie
| Parametr | Wartość |
|---|---|
| ciśnienie projektowe | 0–0,1 barg |
Mieszanie i napęd
| Parametr | Wartość |
|---|---|
| deklarowany czas mieszania | około 3 s |
Temperatura i termostatowanie
| Parametr | Wartość |
|---|---|
| temperatura pracy | 5–45 °C |
| temperatura przechowywania | −80–45 °C |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Protokół | OPC UA |
| Interfejs fizyczny | USB |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| Domyślne hasło | 0000 |
Parametry fizyczne i zasilanie
| Parametr | Wartość |
|---|---|
| wymiary H × Ø | 340 × 130 mm |
| masa jednego naczynia | 0,7 kg |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| zakres roboczy | 0,65–2,4 L |
| H/D dla objętości całkowitej | 2,0 |
| H/D dla objętości roboczej | 1,33 |
| średnica wirnika | 52 mm |
| sterylizacja | napromienianie gamma >25 kGy |
| Sprzęt i komponent | custom głowica i wirniki drukowane 3D |
| Sprzęt i komponent | wirnik Ø52 mm |
| Sprzęt i komponent | sparger i porty zależne od BOM |
| Sprzęt i komponent | sensory single-use albo wielorazowe |
| Sprzęt i komponent | sterylizacja gamma >25 kGy |
| Potwierdzona cecha konfiguracji | jednorazowy stirred tank z konfigurowalnym head plate 3D |
| Potwierdzona cecha konfiguracji | sterylizacja gamma powyżej 25 kGy |
| Potwierdzona cecha konfiguracji | temperatura pracy 5–45°C |
| Potwierdzona cecha konfiguracji | temperatura przechowywania –80–45°C |
| Potwierdzona cecha konfiguracji | H/D 2,0 dla objętości całkowitej |
| Potwierdzona cecha konfiguracji | H/D około 1,33 dla objętości roboczej |
| Potwierdzona cecha konfiguracji | sensory single-use albo tradycyjne wielorazowe |
| Potwierdzona cecha konfiguracji | opcje impellera: marine, Rushton, anchor, hydrofoil i helical |
| Potwierdzona cecha konfiguracji | opcje spargera: pipe, open pipe, stone, jet i porous |
| Potwierdzona cecha konfiguracji | sterownik my-Control lub Livit Flex zależnie od skali i konfiguracji |
| Potwierdzona cecha konfiguracji | produkt bieżący z ceną na zapytanie |
| Potwierdzona cecha konfiguracji | konfiguracja portów zależna od zamówienia |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Szacunek dla sprawnego, kompletnego stanowiska odpowiadającego karcie „AppliFlex ST 3 L” (0,65–2,4 L roboczo; 3 L całkowicie), przed kosztami VAT, transportu, FAT/SAT, kwalifikacji, materiałów jednorazowych i integracji zakładowej.
- Metoda
- Nie znaleziono publicznej ceny dokładnie tej konfiguracji. Przedział wyznaczono z segmentu P2, skali i złożoności sterowania C9, a następnie skonfrontowano z punktem rynkowym: DOTmed — komplet my-Control z naczyniem za 8 995 USD. To estymacja planistyczna, nie oferta.
- Pewność
- niska
- Weryfikacja
- 2026-09-03
Źródło / punkt porównawczy: DOTmed — komplet my-Control z naczyniem za 8 995 USD.
Zastosowania
Ustalenia pierwszej fazy
Jednorazowy STR dostępny w BioBundle z my-Control albo Livit Flex; konkretna karta musi zapisać faktycznie użyty kontroler.
Źródła identyfikacji
- karta produktu Getinge
- oficjalny flyer AppliFlex ST
- oficjalna macierz BioBundle
- oficjalna karta kontrolera my-Control
- oficjalna karta kontrolera Livit Flex
- Getinge — BioBundles i przypisanie kontrolerów do AppliFlex ST
- Getinge — portfolio bioprocesowe Applikon
Ostatnia kontrola rekordu: 2026-09-09.
AppliFlex ST 3 L jest jednorazowym bioreaktorem mieszadłowym o objętości całkowitej 3 L i zakresie roboczym 0,65–2,4 L.
Naczynie jest wstępnie zmontowane, sterylizowane promieniowaniem gamma i konfigurowane przez drukowaną 3D głowicę, wirniki oraz zestawy przewodów.

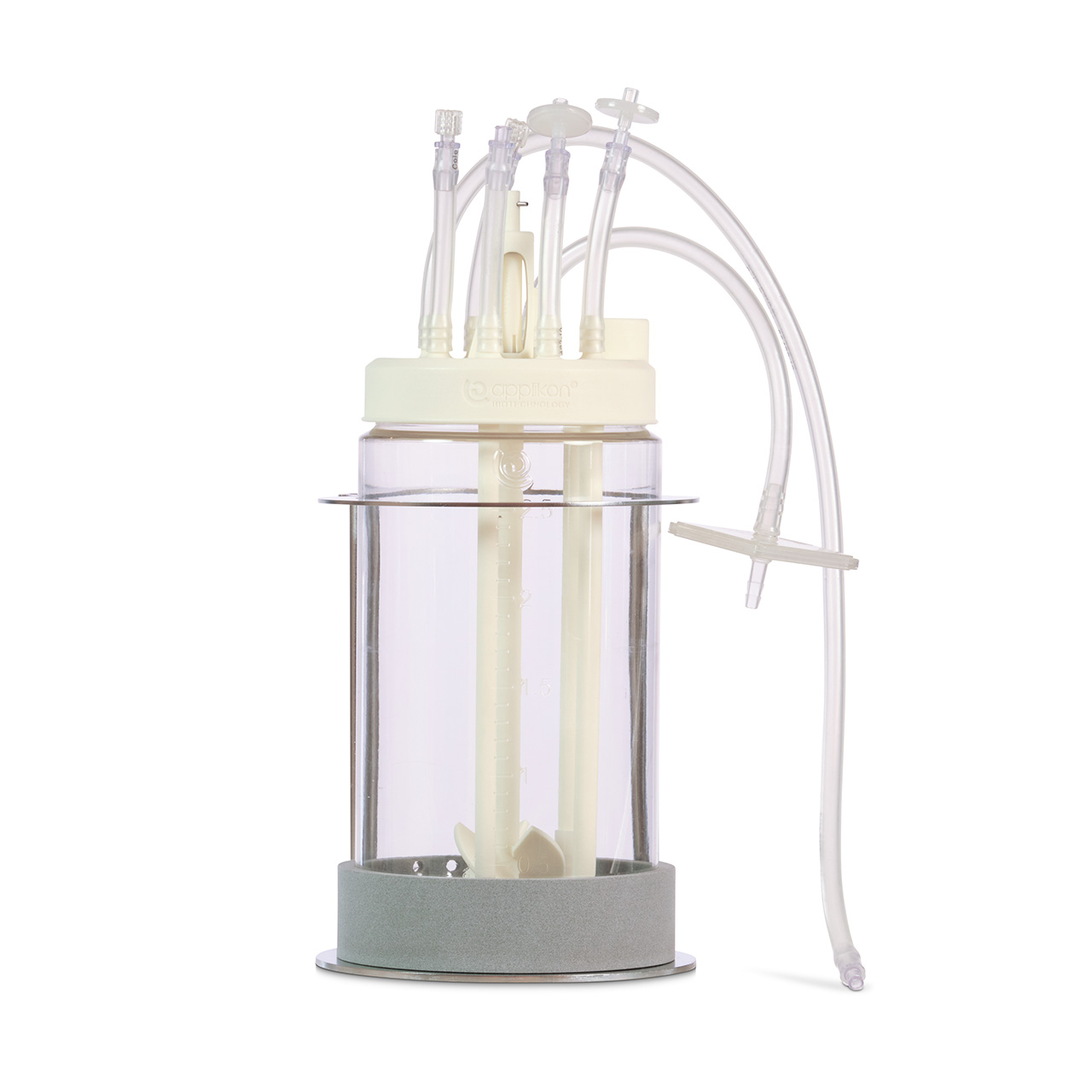

AppliFlex ST 3 L. Źródło obrazu: www.getinge.com.
Parametry potwierdzone
Ciśnienie 0,1 barg jest pięciokrotnie niższe od wartości podanej dla 500 mL.
Konfiguracja sprzętowa i traceability
Producent oferuje specjalne porty, linie próbkowania, złącza, spargery, dip tubes i butelki dodatków.
Lista spargerów obejmuje rurę z otworem Ø2 mm, open pipe, sparger stone, jet i porous. Sama nazwa modelu nie mówi, który wariant trafił do procesu.
Mieszanie, gazowanie i ciśnienie
Producent deklaruje czas mieszania około 3 s.
Dwie architektury sterowania
Udokumentowana historyczna linia mE.2.9.X ma oddzielne Control software i Web UI, sterowanie przez przeglądarkę opisane jako HTTP, fabryczne 0000 dla Operatora i Engineera, opcjonalne OPC UA oraz import backupu/licencji/aktualizacji przez USB.
Publiczna instrukcja Livit Flex 2.7.1 opisuje oddzielne HMI i instrument boards, konta Operator/Engineer/Service, domyślne hasło Engineer 0000, aktualizacje przez USB-C oraz licencjonowane OPC UA wymagające dongla.
Segment i cena
3 L łączy prace cell-line/process development z fermentacją mikrobiologiczną, batch, fed-batch i perfusion.
Granice systemu i identyfikacja dostawy
| Warstwa | Minimalny identyfikator | Dowód do zachowania |
|---|---|---|
| naczynie | part number, lot, data ważności | etykieta i certyfikat gamma |
| custom headplate | rewizja BOM/rysunku | zatwierdzony PDF i fotografia portów |
| kontroler | my-Control albo Livit Flex, serial | tabliczka i ekran informacji systemowej |
| HMI/instrument | wersja każdej warstwy | eksport system info i hash pliku |
| sensory/MFC | model, serial/lot, zakres | certyfikat kalibracji i mapa kanałów |
| integracja | adres, endpoint, tagi | eksport konfiguracji OPC/PIMS |
Receptura jako obiekt bezpieczeństwa
W recepturze znajdują się wartości wpływające bezpośrednio na fizykę procesu: rpm, temperatura, setpointy pH i DO, priorytety kaskady, limity pomp, przepływy gazów, progi piany, alarmy i czasy faz.
Minimalny profil eksploatacyjny
Przegląd okresowy obejmuje stan kont, zgodność wersji, nowe komunikaty producenta, ważność kalibracji, zapas naczynia i sensorów, próbę backupu, test bezpiecznych stanów oraz porównanie uruchomionych usług z baseline.
Dokładne wykonanie AppliFlex ST 3 L
Oficjalna tabela podaje objętość całkowitą 3 l, zakres roboczy 0,65–2,4 l, gabaryt 340 × 130 mm, masę 0,7 kg, nominalną średnicę impellera 52 mm i ciśnienie projektowe 0–0,1 barg. Naczynie ma wypukłe dno, H/D 2,0 dla objętości całkowitej i około 1,33 dla roboczej. Temperatura pracy wynosi 5–45°C, a przechowywania od –80 do 45°C.
AppliFlex ST jest jednorazowym stirred tankiem wytwarzanym z użyciem druku 3D, co pozwala konfigurować head plate, porty, linie próbkowania, złącza, spargery i butelki dodatków. Dostępne są mieszadła marine, Rushton, anchor, hydrofoil, helical i inne oraz kilka typów spargera. Konkretna geometria nie wynika więc wyłącznie ze skali; musi być zapisana z rysunku zamówieniowego i etykiety partii.
Naczynie jest dostarczane jako wstępnie zmontowane i sterylizowane promieniowaniem gamma powyżej 25 kGy. Producent przewiduje sensory single-use albo tradycyjne wielorazowe.

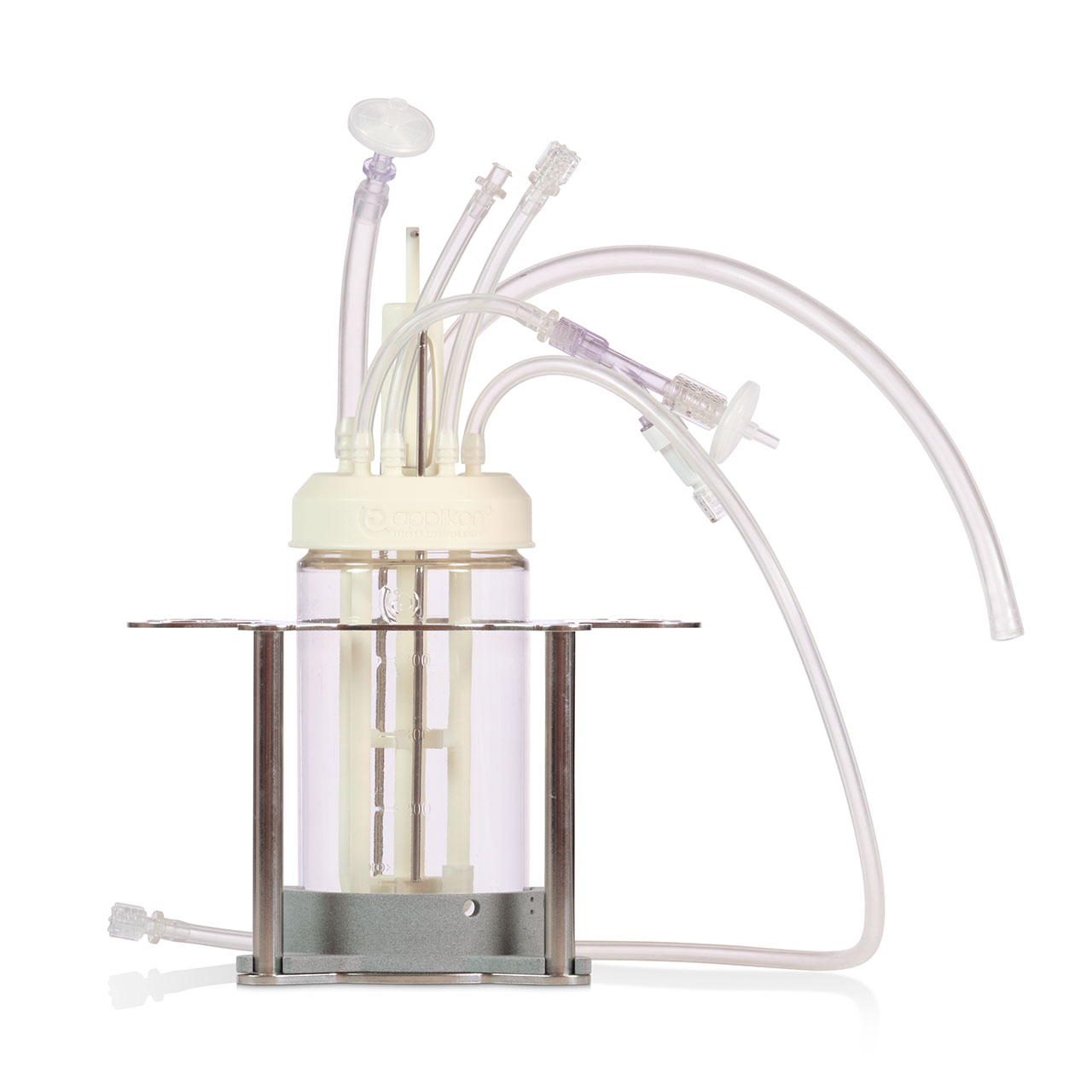

Drugi widok oficjalnej rodziny AppliFlex ST; skala i konfiguracja portów wymagają potwierdzenia. Źródło: https://www.getinge.com/us/products/applikon-appliflex-st/.

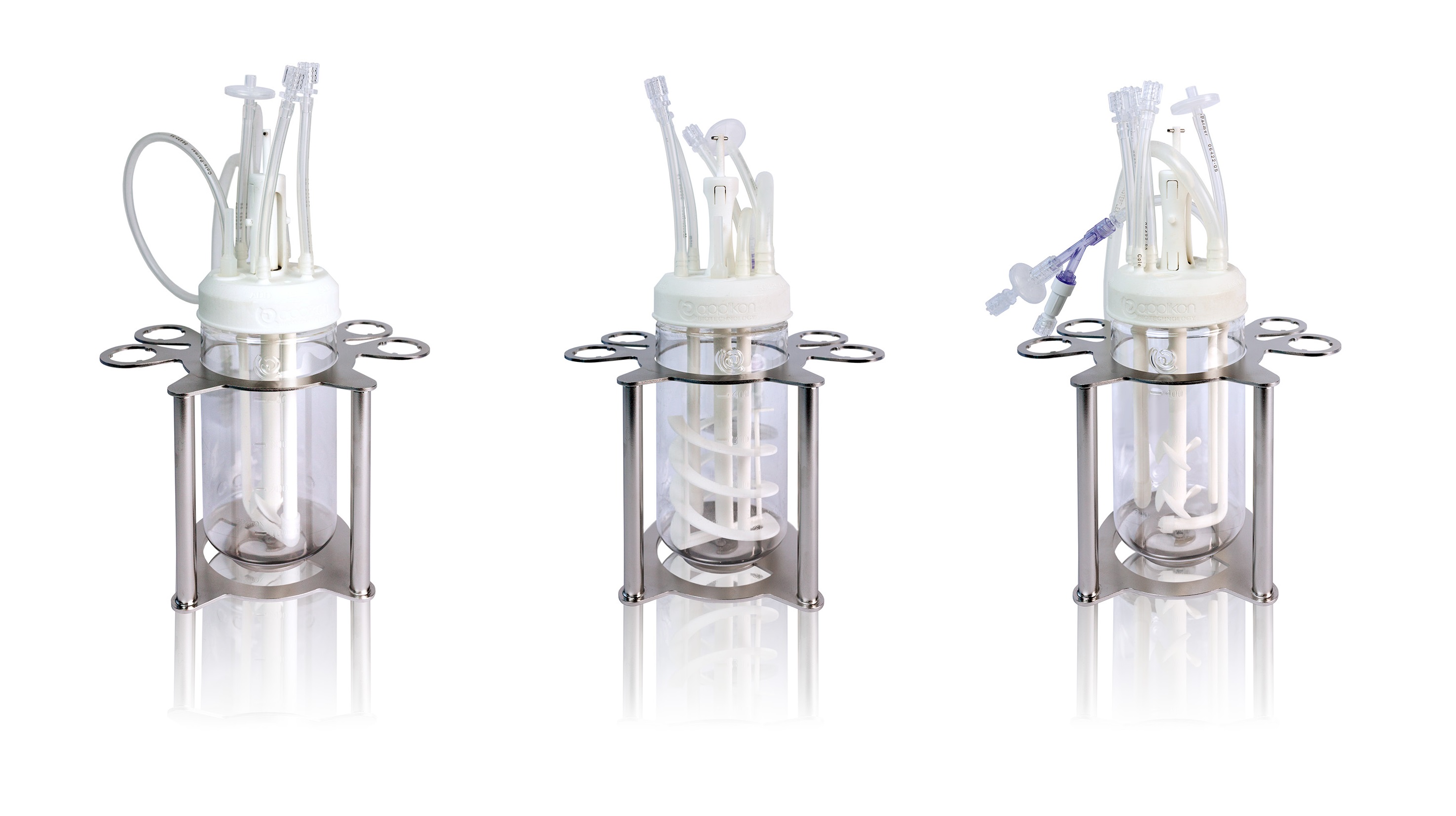

Przykłady konfigurowalnych impellerów i head plate AppliFlex ST. Źródło: https://www.getinge.com/us/products/applikon-appliflex-st/.
Granice kontroli procesu
Karta naczynia nie definiuje jednego kontrolera. Warianty 500 ml i 3 l są oferowane z my-Control, a 3 i 15 l z Livit Flex; Ethernet, konta, Web UI, OPC, firmware i aktualizacje zależą od wybranej automatyki.
Zastosowania rodziny obejmują CHO, HEK, BHK, Sf9, mikroorganizmy, komórki terapii zaawansowanych oraz procesy batch, fed-batch i perfuzję.
Źródła
- karta produktu Getinge.
- oficjalny flyer AppliFlex ST.
- oficjalna macierz BioBundle.
- oficjalna karta kontrolera my-Control.
- oficjalna karta kontrolera Livit Flex.
- Getinge — BioBundles i przypisanie kontrolerów do AppliFlex ST.
- Getinge — portfolio bioprocesowe Applikon.
Źródła sieciowe sprawdzono 2026-09-09. Parametry rodziny przenoszono wyłącznie tam, gdzie oficjalna tabela lub karta obejmuje wskazany model; elementy automatyki pozostawiono zależne od konfiguracji, jeśli producent oferuje więcej niż jedną platformę.
