Getinge / Applikon MiniBio 1000

MiniBio 1000 jest największym wielorazowym, autoklawowalnym szklanym bioreaktorem w rodzinie MiniBio. Ma 1250 mL objętości całkowitej i zakres roboczy 200–1000 mL.

Wariant ma napęd bezpośredni z uszczelnieniem wargowym, optyczny DO LumiSens, elektrodę pH 8 mm i elektryczny płaszcz grzewczo-chłodzący. Jako jedyny MiniBio ma maksymalnie 1750 rpm zamiast 2000 rpm, a jego gabaryt autoklawowy ma wysokość 400 mm.

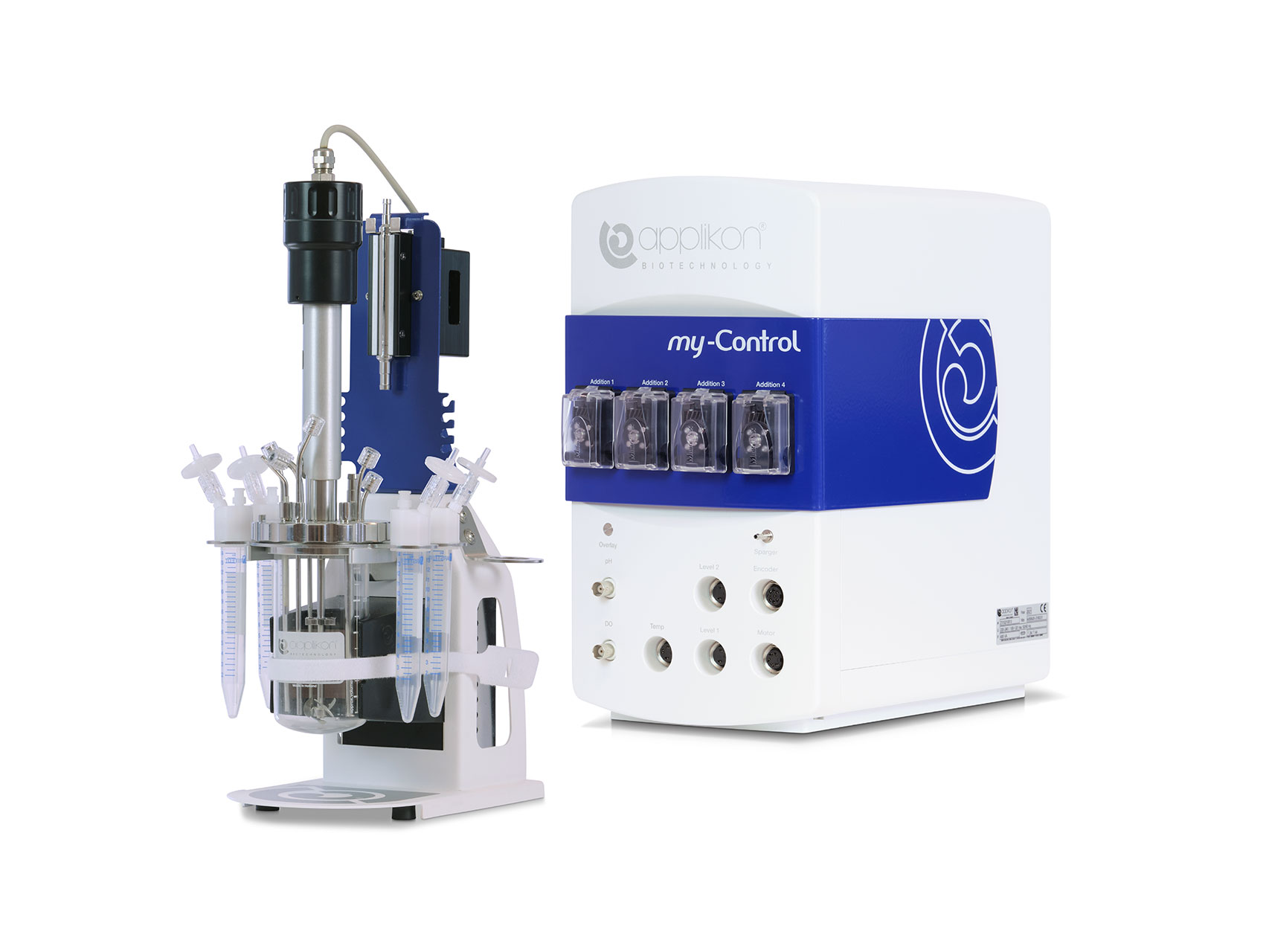

System MiniBio z naczyniem, kontrolerem i sensorami. Źródło obrazu: www.getinge.com.

Odrębność modelu

MiniBio 1000 różni się od 250/500 zakresem roboczym, wysokością, wymaganym autoklawem, maksymalnymi obrotami i prędkością końcówki wirnika.

Napęd i hydrodynamika

Producent oferuje wirniki Rushtona lub marine, Wyższe naczynie i prędkość końcówki do 3,5 m/s zwiększają znaczenie położenia wirników, shear i obciążenia uszczelnienia.

Gazowanie i exhaust

Elektrycznie chłodzony kondensator exhaust ma ograniczać parowanie do poniżej 4% na dobę przy 37 °C i 2 vvm.

Sensory i pętle

Karta rodziny wskazuje pH 8 mm, optyczny LumiSens DO, Pt100 oraz regulowane, przewodnościowe sensory piany i poziomu. Opcjonalne pomiary obejmują biomasę, OD, O2/CO2 off-gas oraz wagę.

Termika, porty i autoklaw

Pt100 znajduje się w thermowellu, a elektryczny płaszcz zapewnia grzanie i chłodzenie przez ścianę.

Głowica ma Luer fittings i cztery stałe porty dodatków; opcjonalne są mikroinjektory, septum, chemostat tube i liquid entry system.

Gabaryt do autoklawowania 200 × 400 mm jest wyższy niż w 250/500.

my-Control: interfejsy i konto fabryczne

W historycznej dokumentacji mE.2.9.X kontroler ma oddzielne Control software i Web UI, HMI przez HTTP, fabryczne 0000 dla Operatora i Engineera, opcjonalne OPC UA oraz import backupów/licencji/aktualizacji z USB.

Granice systemu i karta odbiorowa

MiniBio 1000 jest naczyniem procesowym; my-Control stanowi osobny kontroler. CPU, storage, firmware i porty przypisuje się do kontrolera oraz modułów, nigdy do szkła jako takiego.

Pełne aktywo obejmuje także pompy, condenser, switch, Multiple Reactor Interface, OPC/PIMS i opcjonalne analizatory.

Naczynie o wysokości 550 mm

Kopiowanie limitu z Bio 2 L lub mniejszego MiniBio byłoby nieuzasadnione.

Napęd 1750 rpm i tip speed 3,5 m/s

Niższe maksimum obrotów niż w 250/500 współistnieje z większą prędkością końcówki.

Najpierw potwierdza się vessel, level, termikę, exhaust i gazy.

Objętość 200–1000 mL i bilans

Zakres 5:1 oznacza istotnie różne zanurzenie sensorów, spargera i impellera.

Bilans pomaga wykryć błędny calibration factor pompy, przeciek albo powtórzenie kroku.

Sensory i kalibracje

pH 8 mm ma serial, bufory, slope, offset i temperaturę.

Pt100 ma kalibrację i diagnostykę przerwy/zwarcia.

Pompy i pH

Kanał pompy ma medium, głowicę, wąż, direction, calibration factor, limit pojedynczy, godzinowy i cumulative.

Exhaust condenser i foam

Deklaracja parowania poniżej 4%/dobę dotyczy 37°C i 2 vvm.

Próg pochodzi z instrukcji naczynia.

Elektryczny płaszcz i bezwładność termiczna

Model 1000 ma inną bezwładność niż 250/500. Karta obejmuje jacket, driver, moc, Pt100, wiring, limity oraz firmware, jeśli występuje.

Utrata Pt100 wyłącza grzanie albo uruchamia zatwierdzony fallback.

my-Control: konta i software

Historyczna dokumentacja mE.2.9.X potwierdza oddzielne Control software oraz Web UI.

Interfejs wielu reaktorów

Każdy wpis zawiera model, room/position i serial.

Dokładne wykonanie MiniBio 1000

Exact-model ma objętość całkowitą 1250 ml, zakres roboczy 200–1000 ml, gabaryt stanowiska 200 × 550 mm i gabaryt do autoklawowania 200 × 400 mm. Zakres napędu wynosi 50–1750 rpm, a maksymalna tip speed 3,5 m/s. Napęd jest bezpośredni z uszczelnieniem wargowym; dostępne są impellery Rushton i marine.

Tor gazowy może używać spargera porowatego, open pipe albo jet sparger i ma overlay. Elektrycznie chłodzony kondensator exhaust ogranicza parowanie; karta podaje mniej niż 4% na dobę przy 37°C i 2 vvm. Head plate ma cztery stałe porty dodatków, opcjonalne micro liquid injectors, regulowaną rurkę spustową i możliwość dodania septum lub chemostat tube.

pH mierzy sonda 8 mm, a DO optyczny LumiSens. Regulacja DO łączy N₂, powietrze, O₂ i mieszanie; standard może używać zaworów iglicowych, opcjonalnie MFC. Temperatura korzysta z Pt100 i elektrycznego płaszcza chłodząco‑grzejnego. Piana i poziom są wykrywane konduktometrycznie i powiązane z pompami.

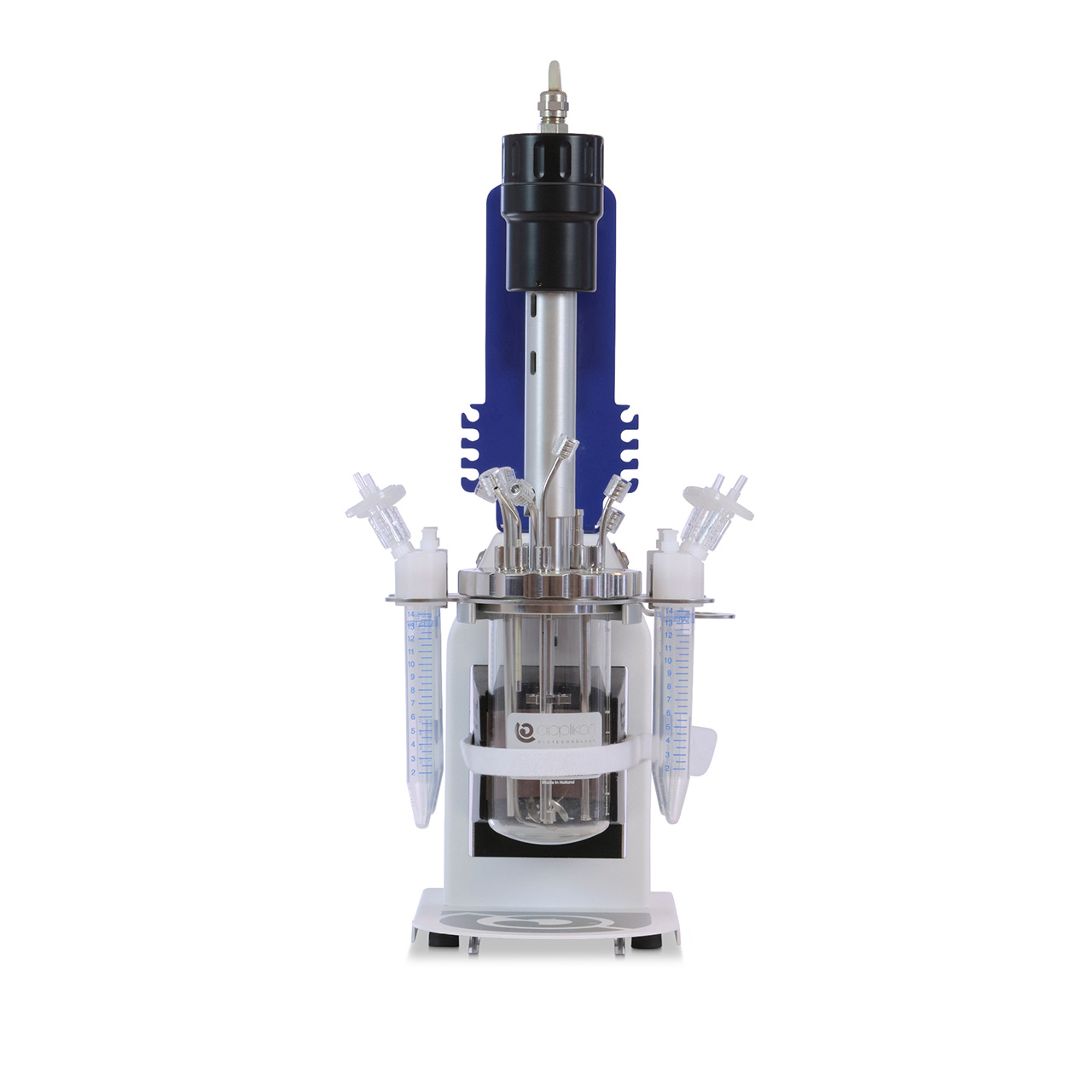

Drugi widok rodziny MiniBio, pokazujący konstrukcję małego naczynia. Źródło: https://www.getinge.com/us/products/applikon-minibio/.

Oficjalny widok kompletnego stanowiska MiniBio z kontrolerem i sensorami. Źródło: https://www.getinge.com/us/products/applikon-minibio/.

Powiązanie z my‑Control

Getinge oferuje MiniBio jako BioBundle z my‑Control. Web HMI, konta, Ethernet, USB i OPC są właściwościami kontrolera, a naczynie nie ma samodzielnego firmware.

Źródła

• karta produktu Getinge.
• oficjalna macierz BioBundle.
• oficjalna karta zgodnego kontrolera my-Control.
• Getinge — BioBundles MiniBio + my-Control.
• Getinge — portfolio bioprocesowe Applikon.

Źródła sieciowe sprawdzono 2026-09-09. Parametry rodziny przenoszono wyłącznie tam, gdzie oficjalna tabela lub karta obejmuje wskazany model; elementy automatyki pozostawiono zależne od konfiguracji, jeśli producent oferuje więcej niż jedną platformę.
