Biostream BioTwin

Identyfikacja i granice rekordu

Biostream BioTwin jest pilotowym, stalowym systemem bioreaktorowym z jednym albo dwoma naczyniami, automatyką SIP i nadrzędnym oprogramowaniem. Bieżąca karta producenta podaje zakres 15–50 l roboczo, przemysłowy panel dotykowy, sterownik określony jako PLC-level, BOS, LAN, OPC i możliwość zdalnej obsługi.

Osobny, sygnowany dokument opisuje starszą konfigurację „BioTwin 7,5 & 30 Liter (Double vessel)”. Ma ona naczynia 7,5 i 30 l całkowicie, 19-calowy touch PC oraz system Linux.

BioPilot jest projektową rodziną instalacji do 3000 l z oddzielną szafą; BioTwin ma zwartą architekturę pilotową i maksymalnie dwa naczynia w opisanym systemie.

Klasa C7 wynika z przemysłowego sterownika, rozbudowanego I/O, SIP, OPC i nadrzędnego BOS. Segment P5 odzwierciedla stalowe naczynia, parę, utilities, instalację i kwalifikację.

Skala i rozdzielenie generacji

Bieżąca karta deklaruje jedno lub dwa naczynia o pojemności roboczej 15–50 l.

Starsza specyfikacja opisuje asymetryczny zestaw: 7,5 l całkowicie i 5 l typowo użytecznie, przy minimum około 1 l, oraz 30 l całkowicie i 20–25 l użytecznie, przy minimum około 5 l.

Jedno- i dwunaczyniowe wykonanie różnią się powierzchnią ataku oraz odpornością.

Naczynia, materiały i napęd

W starszej konfiguracji części kontaktujące się z medium wykonano ze stali 316L, a naczynia mają podwójny płaszcz.

Górny napęd w udokumentowanym zestawie wykorzystuje AC-servo z podwójnym uszczelnieniem i prędkością do 700 rpm.

Napęd jest elementem cyberfizycznym.

Para, termika i SIP

Starsza konfiguracja ma dwa obiegi pary oraz automatyczne chłodzenie, grzanie i sterylizację in situ do około 130°C.

Architektura sterowania — konfiguracja bieżąca

Bieżąca karta opisuje przemysłowy panel dotykowy/sterownik klasy PLC z frontem IP65, 20 wejściami analogowymi, 10 cyfrowymi, 12 wyjściami analogowymi, 24 cyfrowymi oraz 32 połączeniami Modbus.

Wartość 32 określa liczbę logicznych połączeń Modbus.

Architektura sterowania — starszy zestaw 7,5 + 30 l

Starsza sygnowana specyfikacja wskazuje 19-calowy komputer dotykowy, CPU 2 GHz, 4 lub 8 GB DDR3 oraz system Linux. Front panelu ma IP44, a tył IP20.

Starsze interfejsy obejmują 0–10 V, 4–20 mA, 24 V, Modbus, CAN Bus i RS-232.

BOS, receptury i role

Bieżąca karta wymienia BOS, hierarchiczne uprawnienia, bezpieczne przechowywanie danych oraz eksport wartości zadanych i rzeczywistych.

Starsza dokumentacja mówi o eksporcie do Excel, flatfile i komunikacji z Matlab.

OPC, LAN i zdalny dostęp

Dla funkcji monitoringu właściwe jest konto tylko do odczytu.

Bieżąca karta dopuszcza aplikacje zdalne.

Udokumentowane fakty o platformie Biostream BOS

Karta opisuje Biostream BioTwin. Udokumentowana skala: bieżąco 15–50 L roboczo; starsza konfiguracja 5 i 20–25 L użytecznie. BOS może być obsługiwany z ekranu dotykowego, tabletu albo komputera; materiały pokazują serwer, klientów, sieć użytkownika, router i aplikację. BOS 3.0 ma licencjonowane moduły naczyniowe oraz bibliotekę profili urządzeń Modbus.

Katalog BioBench pokazuje Ethernet, kartę SD, dwa wyjścia 4–20 mA, dwa wyjścia 0–10 V, osiem wejść 4–20 mA, dwa Pt100, cztery kanały wag, CAN dla silnika, połączenia do pięciu płyt pomp, dwie płyty rozszerzeń i maksymalnie 64 urządzenia Modbus. BioPilot ma osobny profil: 30 wejść analogowych, 20 cyfrowych i 10 połączeń Modbus.

Producent wymienia OPC UA i OPC XML-DA oraz integrację z Lucullus, Matlabem, Pythonem i zewnętrzną SCADA. Te interfejsy są cechami platformy lub opcji, a ich obecność zależy od konkretnej konfiguracji.

Galeria urządzenia i interfejsu BOS

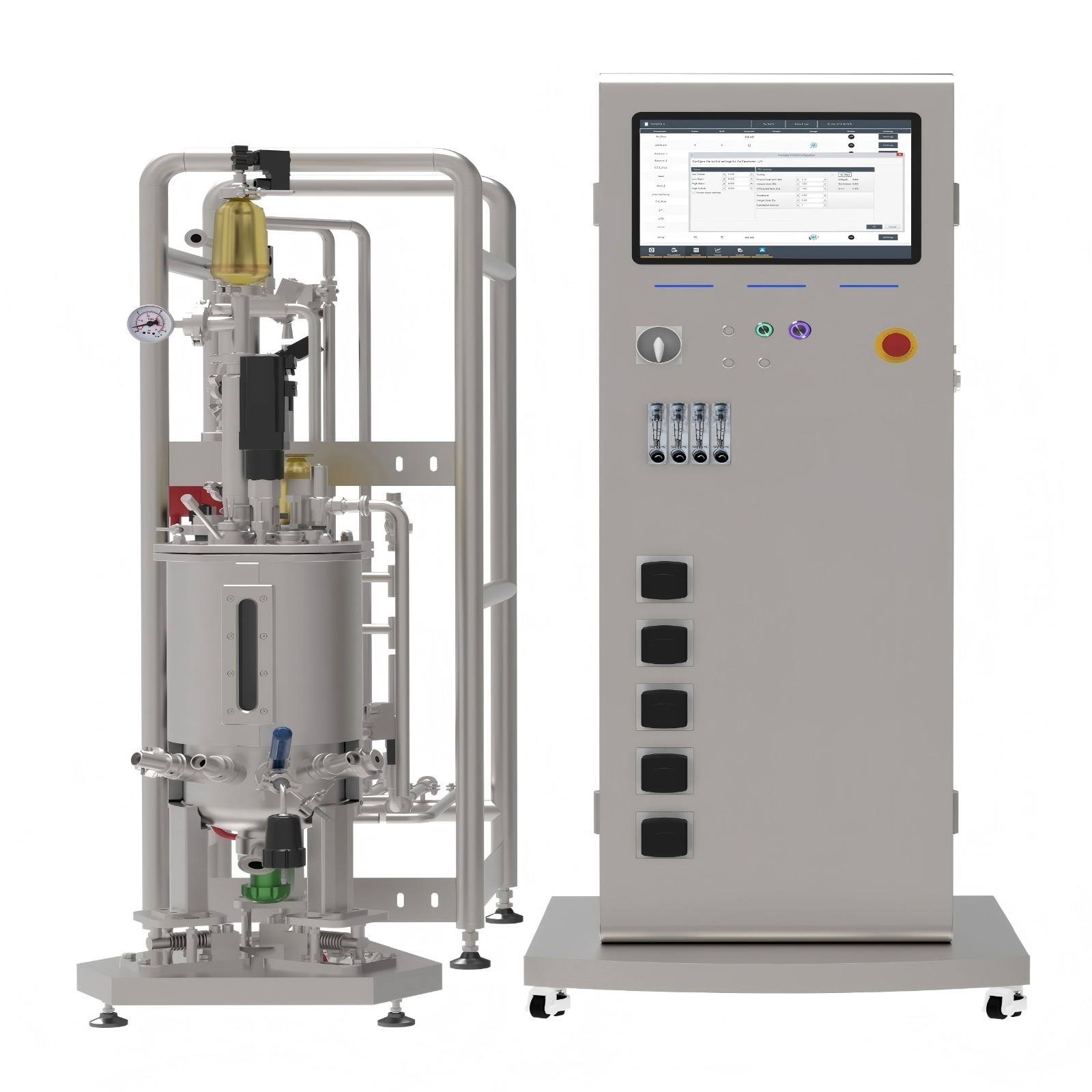

Biostream BioTwin — oficjalny materiał produktowy. Źródło: Biostream / katalog producenta.

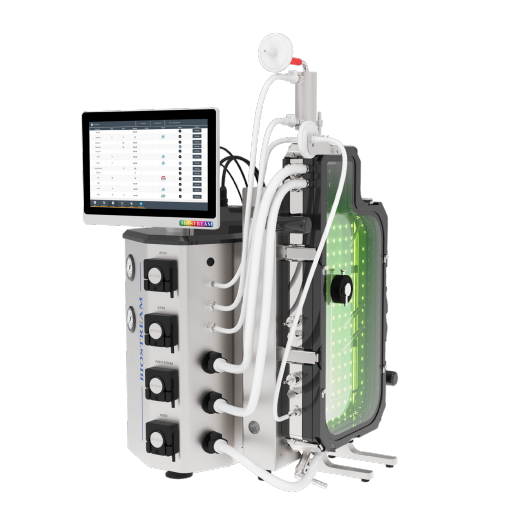

Biostream — materiał rodziny sprzętowej, pokazujący kontekst platformy; nie jest dowodem exact wariantu. Źródło: Biostream / katalog producenta.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.
