Biostream BioPilot | Bioreaktory

Producent urządzenia / marka: Biostream
Grupa katalogowa: Biostream
Rodzaj pozycji: nowy / konfigurowalny produkt producenta
Model / rodzina: BioPilot
Typ rekordu: projektowy pilotowy i produkcyjny stalowy system fermentacyjny SIP
SKU / numer katalogowy: BioPilot — konfiguracja projektowa 3–3000 L
Skala: 3–3000 L; karta niespójnie opisuje zakres jako roboczy i całkowity
Architektura sterowania: C7 — PLC z warstwą SCADA
Segment: P5 — produkcyjny / instalacja zakładowa
Ryzyko rebrandingu: niskie — BioPilot ma spójne oznaczenie i dokumentację Biostream; różne skale, generacje paneli i zewnętrzne komponenty nie wskazują sprzedaży kompletnego systemu jako white-label.Podstawa: exact-manual; sprawdzono: 2026-09-07
Niepewność BOM: wysoka — BioPilot jest konfigurowany projektowo pod względem naczyń, napędów, gazów, pomp, sensorów i I/O, a exact PLC/CPU, HMI, PCB, storage, OS, firmware, wersje platformy nadrzędnej, protokoły i recovery zależą od egzemplarza.Podstawa: exact-manual; sprawdzono: 2026-09-07
Powiązane modele i konfiguracje: Biostream BioTwin
Biostream BioBench
Biostream BioBench Twin
Biostream BioUniv / BioUniv cell
Biostream BioCompact
Oprogramowanie obsługujące: BOSBioStream

Indeks danych technicznych

Parametry urządzenia i wariantów

Mieszanie i napęd

Parametr	Wartość
Napęd	mechaniczny albo magnetyczny, opcjonalny pomiar momentu; parametry projektowe

Interfejsy, sieć i protokoły

Parametr	Wartość
Software i sieć	modułowe PID, edytowalne programy, data recording, zdalne nastawy i OPC
Interfejs fizyczny	Ethernet na kontrolerze; karta SD jako nośnik platformy
Protokół	Modbus dla sensorów, MFC i urządzeń cyfrowych
Protokół	OPC UA i XML-DA dla integracji z oprogramowaniem zewnętrznym
Łączność bezprzewodowa	opcjonalne Wi-Fi, Bluetooth lub połączenie mobilne według katalogu
Topologia	serwer BOS, lokalne i sieciowe klienty HMI, router oraz aplikacja mobilna w profilu katalogowym

Oprogramowanie i firmware

Parametr	Wartość
Oprogramowanie	Biostream Operating Software (BOS)
Backup	automatyczny backup bazy do zasobu sieciowego deklarowany w katalogu
Eksport	Excel lub CSV

Bezpieczeństwo IT

Parametr	Wartość
Role	zarządzanie dostępem do opcji i widocznych reaktorów
Audit trail	tracking działań użytkowników i potwierdzeń alarmów deklarowany w katalogu BOS

Pozostałe potwierdzone parametry

Parametr	Wartość
Skala	3–3000 l; karta niespójnie nazywa zakres roboczym i całkowitym
Materiały	kontakt 1.4404/AISI 316L, pozostałe 1.4301/AISI 304, uszczelnienia EPDM
Budowa	zbiornik, osobna szafa dotykowa, indywidualny stelaż zaworów i orurowania
Sterylizacja	SIP i stalowe pętle kontaktowe
I/O	30 wejść analogowych, 20 cyfrowych i 10 połączeń Modbus; liczba wyjść niepodana
Główne luki	exact PLC/CPU/HMI, OS, storage, implementacja protokołów, wersje, backup i recovery
Sprzęt i komponent	części w kontakcie z medium 1.4404/AISI 316L, pozostałe 1.4301/AISI 304, uszczelnienia EPDM
Sprzęt i komponent	zbiornik, osobna szafa dotykowa oraz indywidualny stelaż zaworów i orurowania; spust grawitacyjny
Sprzęt i komponent	napęd mechaniczny albo magnetyczny, opcjonalny pomiar momentu; konfiguracja mieszadeł zależna od procesu
Sprzęt i komponent	sterylizacja in situ, stalowe orurowanie i zawory membranowe w pętlach kontaktowych
Sprzęt i komponent	30 wejść analogowych i 20 cyfrowych; 10 połączeń Modbus do napędów i rozszerzeń
Sprzęt i komponent	starsza oficjalna domena pokazuje 15-calowy touchscreen; bieżąca karta nie gwarantuje tej przekątnej
Oprogramowanie lub tryb	data recording, niezależne modułowe pętle PID, edytowalne programy oraz zdalne zadawanie parametrów
Oprogramowanie lub tryb	10 Modbus i OPC do rozszerzeń/monitoringu
Oprogramowanie lub tryb	nazwa BOS nie jest jednoznacznie przypisana na bieżącej karcie BioPilot; nie należy jej dopisywać przez analogię
Oprogramowanie lub tryb	brak wersji firmware/software, OS, portów IP, usług, kont i ról, procedury aktualizacji, storage, backupu, rollbacku i factory recovery
Kontroler	Ethernet, SD, analogowe I/O, Pt100, wagi, CAN dla napędu, płyty pomp i rozszerzeń w profilu BioBench
Funkcja BOS 3.0	receptury z krokami, warunkami, pętlami i synchronizacją systemów
Funkcja BOS 3.0	globalne zmienne synchronizowane między podłączonymi reaktorami
Funkcja BOS 3.0	profile urządzeń dobierane według adresu Modbus

szacunkowy przedział zakupowy

Cena i podstawa wyceny

3 000 000–15 000 000 PLN

Czego dotyczy kwota: Kompletna projektowa instalacja BioPilot na końcu zakresu 3–3000 L, obejmująca zbiornik, szafę, orurowanie, zawory, SIP, utilities, sensory, napęd, integrację, dokumentację i uruchomienie. Małe konfiguracje z dolnego końca mogą kosztować mniej.
Metoda: Przedział odpowiada lokalnej klasie P5 dla systemów powyżej 2500 L i nie jest ofertą Biostream. Jako dolną kontrolę kosztotwórczego zakresu zachowano przetarg na kompletny system Biostream 2×50 L z ofertami 323 545,92–520 606,74 EUR, ale nie ekstrapolowano tej kwoty liniowo do 3000 L.
Pewność: niska dla kwoty konkretnej instalacji, wysoka dla szerokiego segmentu P5
Weryfikacja: 2026-09-05

Źródło / punkt porównawczy: Biostream — projektowy zakres BioPilot; cena oszacowana z segmentu P5.

Zastosowania

mikrobiologia i fermentacja hodowla komórek ssaczych produkcja biofarmaceutyczna lub przemysłowa

Ustalenia pierwszej fazy

Projektowa stalowa rodzina instalacji SIP 3–3000 L z osobną szafą dotykową, 30 AI/20 DI, 10 Modbus, OPC i zdalnymi nastawami. Dokładny PLC/CPU, OS, transport protokołów, wersje software i konfiguracja utilities zależą od projektu i nie są publikowane.

Źródła identyfikacji

Ostatnia kontrola rekordu: 2026-09-09.

Identyfikacja i granice rekordu

Biostream BioPilot jest projektową rodziną stalowych instalacji fermentacyjnych i bioreaktorowych ze sterylizacją in situ. Producent podaje bardzo szeroki zakres 3–3000 l, osobną szafę dotykową, modularne pętle PID, rejestrację danych, Modbus, OPC i możliwość zdalnego zadawania parametrów.

Bieżąca strona jest niespójna: nagłówek nazywa 3–3000 l zakresem working volume; opis używa total reaction volume.

BioTwin to kompaktowy system single/twin 15–50 l z jawnie określonym sterownikiem PLC-level.

Klasa C7 opisuje przemysłową architekturę z lokalnymi PID, szafą, urządzeniami polowymi i warstwą OPC. Segment P5 wynika z projektowego wykonania, SIP, orurowania, integracji i maksymalnej skali.

Zakres 3–3000 l i konfiguracja as built

Rozpiętość trzech rzędów wielkości wyklucza jedną wiarygodną tabelę parametrów dla całej rodziny.

Luka na styku producenta reaktora i integratora jest częstym źródłem niezarządzanych kont lub usług.

Materiały, zbiornik i mechanika

Części w kontakcie z medium są opisane jako 1.4404/AISI 316L, pozostałe jako 1.4301/AISI 304, a uszczelnienia jako EPDM.

SIP, orurowanie i utilities

Ich parametry oraz właściciele są częścią modelu zagrożeń.

Architektura szafy i sterowania

Bieżąca karta wskazuje osobną szafę z panelem dotykowym; starsza wersja platformy miała panel 15-calowy.

Trzydzieści wejść analogowych i 20 cyfrowych to opublikowana zdolność platformy.

Program sterownika, konfiguracja HMI i parametry falowników są odrębnymi artefaktami backupu.

I/O i urządzenia polowe

Publiczna karta wymienia 30 wejść analogowych i 20 cyfrowych oraz 10 połączeń Modbus do napędów i rozszerzeń.

Urządzenia polowe mają własne wersje firmware, parametry i konta serwisowe.

Pętle PID, programy i dane

Producent opisuje niezależne modułowe pętle PID, edytowalne programy, rejestrację danych i zdalne nastawy.

Szczególnie ważne są receptury SIP, limity ciśnienia, parametry PID, skale kanałów, mapy Modbus oraz Local/Remote.

OPC, Modbus i granice sieciowe

Ochrona polega na segmentacji, ograniczeniu masterów, kontroli fizycznej magistrali oraz monitorowaniu dozwolonych funkcji.

Konta i dostęp serwisowy

Trasy ogranicza się do konkretnego hosta lub urządzenia.

Udokumentowane fakty o platformie Biostream BOS

Karta opisuje Biostream BioPilot. Udokumentowana skala: 3–3000 L; karta niespójnie opisuje zakres jako roboczy i całkowity. BOS może być obsługiwany z ekranu dotykowego, tabletu albo komputera; materiały pokazują serwer, klientów, sieć użytkownika, router i aplikację. BOS 3.0 ma licencjonowane moduły naczyniowe oraz bibliotekę profili urządzeń Modbus.

Katalog BioBench pokazuje Ethernet, kartę SD, dwa wyjścia 4–20 mA, dwa wyjścia 0–10 V, osiem wejść 4–20 mA, dwa Pt100, cztery kanały wag, CAN dla silnika, połączenia do pięciu płyt pomp, dwie płyty rozszerzeń i maksymalnie 64 urządzenia Modbus. BioPilot ma osobny profil: 30 wejść analogowych, 20 cyfrowych i 10 połączeń Modbus.

Producent wymienia OPC UA i OPC XML-DA oraz integrację z Lucullus, Matlabem, Pythonem i zewnętrzną SCADA. Te interfejsy są cechami platformy lub opcji, a ich obecność zależy od konkretnej konfiguracji.

Galeria urządzenia i interfejsu BOS

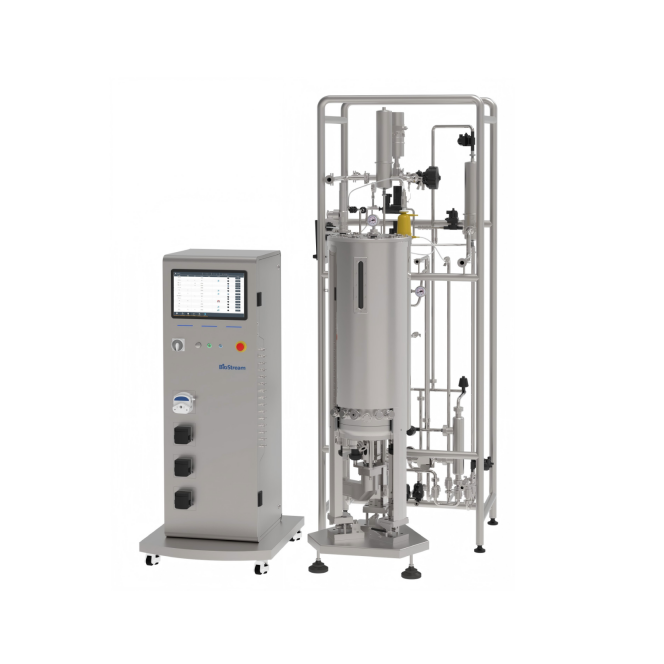

Biostream BioPilot — oficjalny materiał produktowy.

Biostream BioPilot — oficjalny materiał produktowy. Źródło: Biostream / katalog producenta.

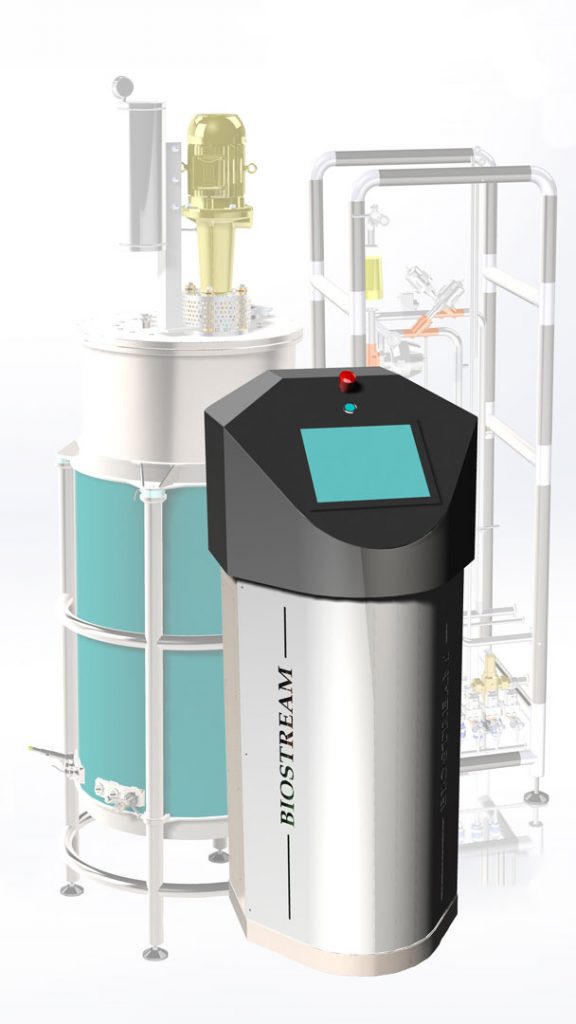

Biostream — materiał rodziny sprzętowej, pokazujący kontekst platformy; nie jest dowodem exact wariantu.

Biostream — materiał rodziny sprzętowej, pokazujący kontekst platformy; nie jest dowodem exact wariantu. Źródło: Biostream / katalog producenta.

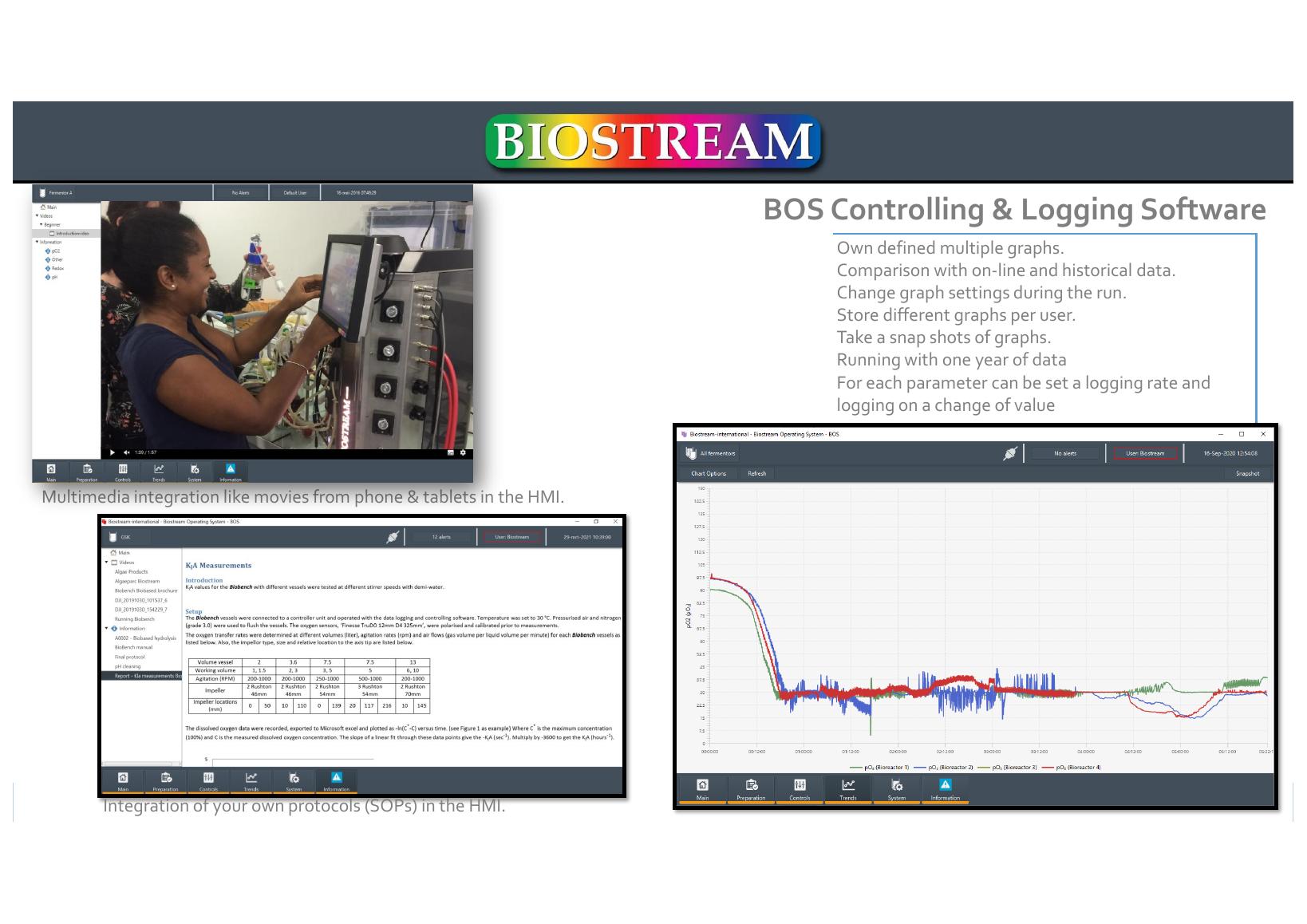

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.

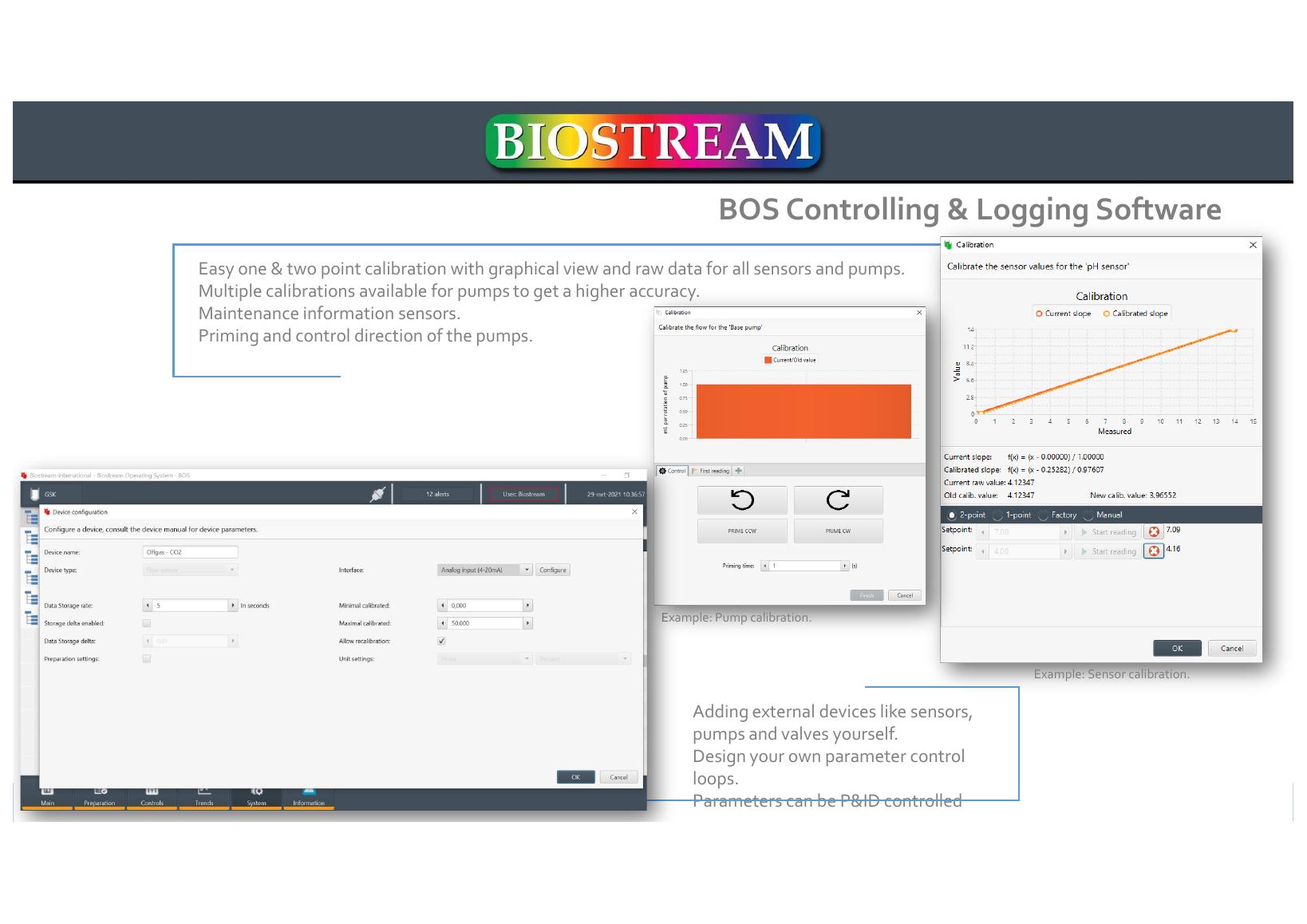

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.

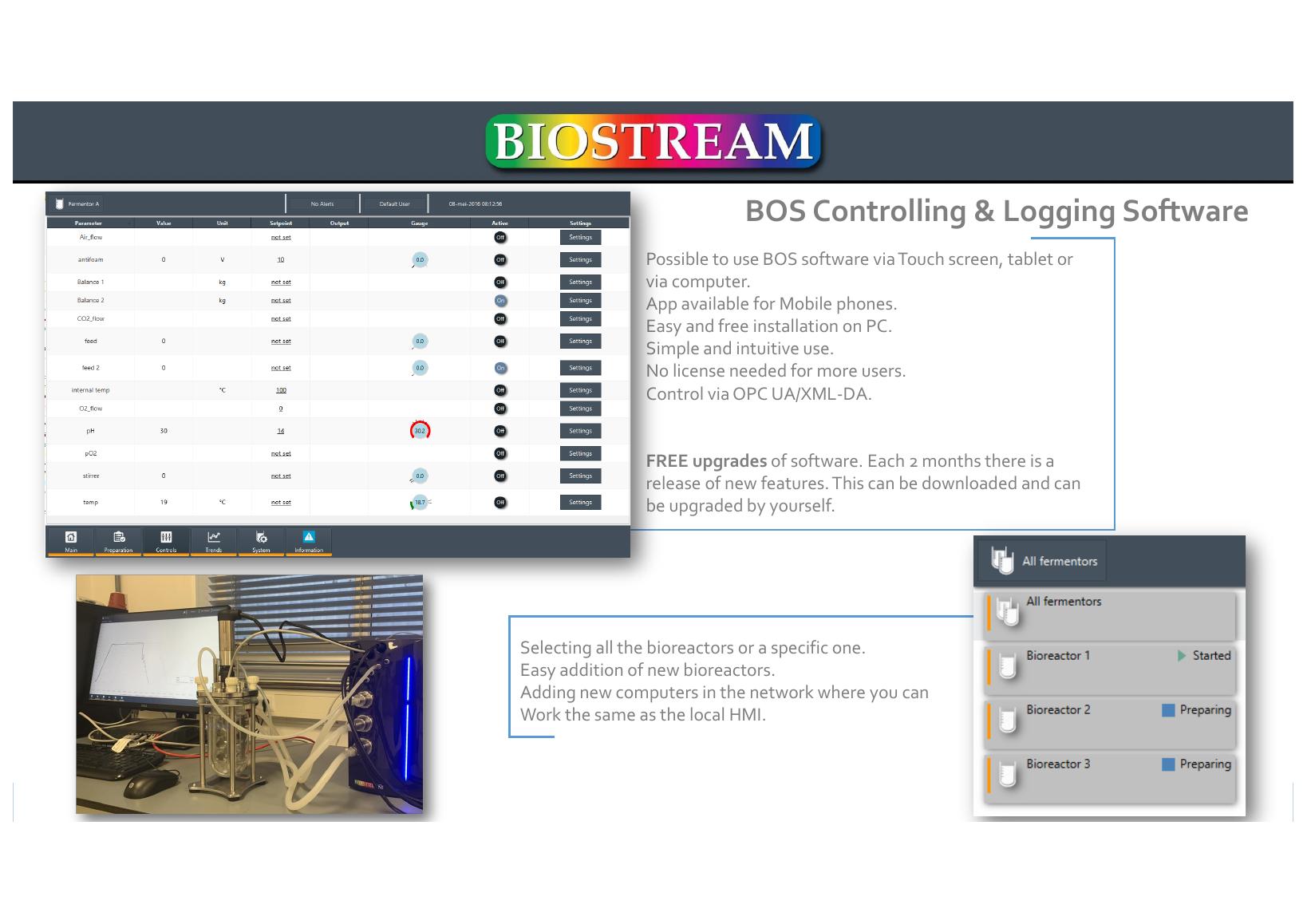

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.
