Biostream BioCompact

Identyfikacja i granice rekordu

Biostream BioCompact jest modułową platformą laboratoryjną do równoległego screeningu i rozwoju procesu. Kontrolery można piętrować, a producent deklaruje wspólną obsługę do 32 fermentacji. Platforma korzysta z sześciu rozmiarów szklanych naczyń od 0,25 do 7,5 l i z oprogramowania BOS 3.0.

Twin jest bazowo dwutorową platformą z większymi naczyniami 2–13 l; BioUniv używa innej obudowy i HMI.

BioCompact jest wspólną platformą automatyki oferowaną z sześcioma wariantami naczyń zestawionymi przez producenta w jednej tabeli.

Klasa C5 wynika z lokalnych pętli, panelu i nadrzędnej warstwy klient–serwer z OPC, zdalnymi klientami oraz backupem sieciowym.

Naczynia i zakresy robocze

Najmniejsze naczynie ma 0,25 l całkowicie i zakres 0,06–0,16 l roboczo. Kolejne warianty to 0,5 l z 0,1–0,35 l, 0,75 l z 0,1–0,5 l, 2 l z 0,45–1,6 l, 5 l z 0,5–4 l oraz 7,5 l z 0,9–6 l.

Części procesowe są wykonane ze szkła borokrzemowego i stali 316L. Producent wymienia mieszadła marine i pitched-blade oraz spargery ring, J i micro.

Mieszanie, gazy i termika

Napęd ma osiągać do 1200 rpm.

Temperatura jest mierzona przez Pt100, a regulacja ma działać od około 8°C ponad temperaturą wody chłodzącej do 80°C.

Małe naczynia szybko reagują na ogrzewanie i awarię przepływu.

Architektura kontrolera i I/O

Publiczna tabela wymienia 64 urządzenia lub połączenia Modbus, po cztery wejścia i wyjścia 0–10 V, po cztery wejścia i wyjścia 4–20 mA, 10 wyjść i 6 wejść 24 V, CAN, cztery RS-232, dwa Pt100 oraz pięć płyt pomp.

BioCompact ma cztery zintegrowane pompy, choć tabela hardware wspomina pięć płyt pomp.

Storage i interfejsy fizyczne

Ethernet, USB, RS-232, CAN i ewentualne radio tworzą oddzielne powierzchnie dostępu.

BOS 3.0 i model danych

BioCompact jest jawnie prezentowany z BOS 3.0.

BOS 3.0 używa zmiennych globalnych synchronizowanych pomiędzy reaktorami.

OPC, klient–serwer i dostęp zdalny

Platforma deklaruje OPC UA/XML-DA oraz architekturę klient–serwer.

Licencje, aktualizacje i cykl życia

BOS 3.0 rozdziela licencję interfejsu UI i moduły przypisane do vessel. Publiczna tabela podaje 630 EUR rocznie albo 2520 EUR za pięć lat dla UI oraz 365/1460 EUR za moduł vessel.

Udokumentowane fakty o platformie Biostream BOS

Karta opisuje Biostream BioCompact. Udokumentowana skala: 0,06–6 L roboczo; naczynia 0,25–7,5 L; do 32 procesów. BOS może być obsługiwany z ekranu dotykowego, tabletu albo komputera; materiały pokazują serwer, klientów, sieć użytkownika, router i aplikację. BOS 3.0 ma licencjonowane moduły naczyniowe oraz bibliotekę profili urządzeń Modbus.

Katalog BioBench pokazuje Ethernet, kartę SD, dwa wyjścia 4–20 mA, dwa wyjścia 0–10 V, osiem wejść 4–20 mA, dwa Pt100, cztery kanały wag, CAN dla silnika, połączenia do pięciu płyt pomp, dwie płyty rozszerzeń i maksymalnie 64 urządzenia Modbus. BioPilot ma osobny profil: 30 wejść analogowych, 20 cyfrowych i 10 połączeń Modbus.

Producent wymienia OPC UA i OPC XML-DA oraz integrację z Lucullus, Matlabem, Pythonem i zewnętrzną SCADA. Te interfejsy są cechami platformy lub opcji, a ich obecność zależy od konkretnej konfiguracji.

Galeria urządzenia i interfejsu BOS

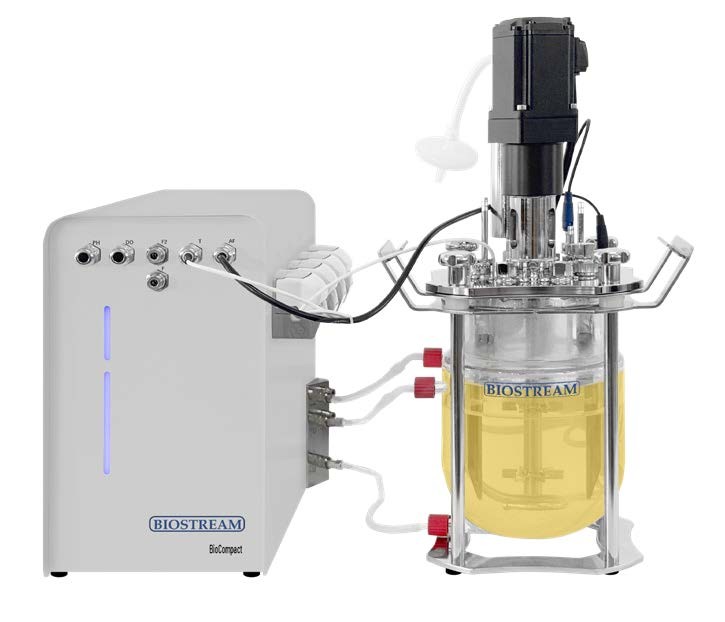

Biostream BioCompact — oficjalny materiał produktowy. Źródło: Biostream / katalog producenta.

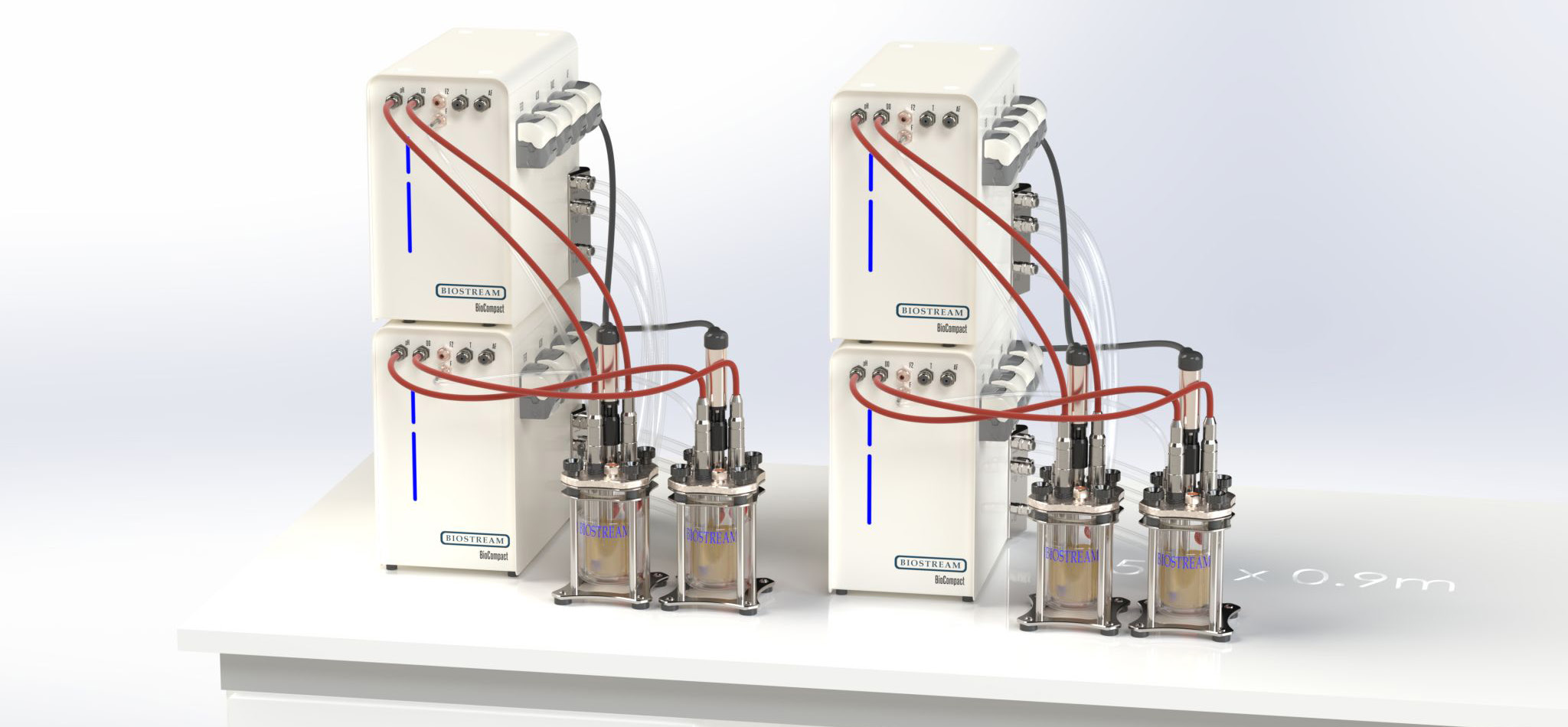

Biostream — materiał rodziny sprzętowej, pokazujący kontekst platformy; nie jest dowodem exact wariantu. Źródło: Biostream / katalog producenta.

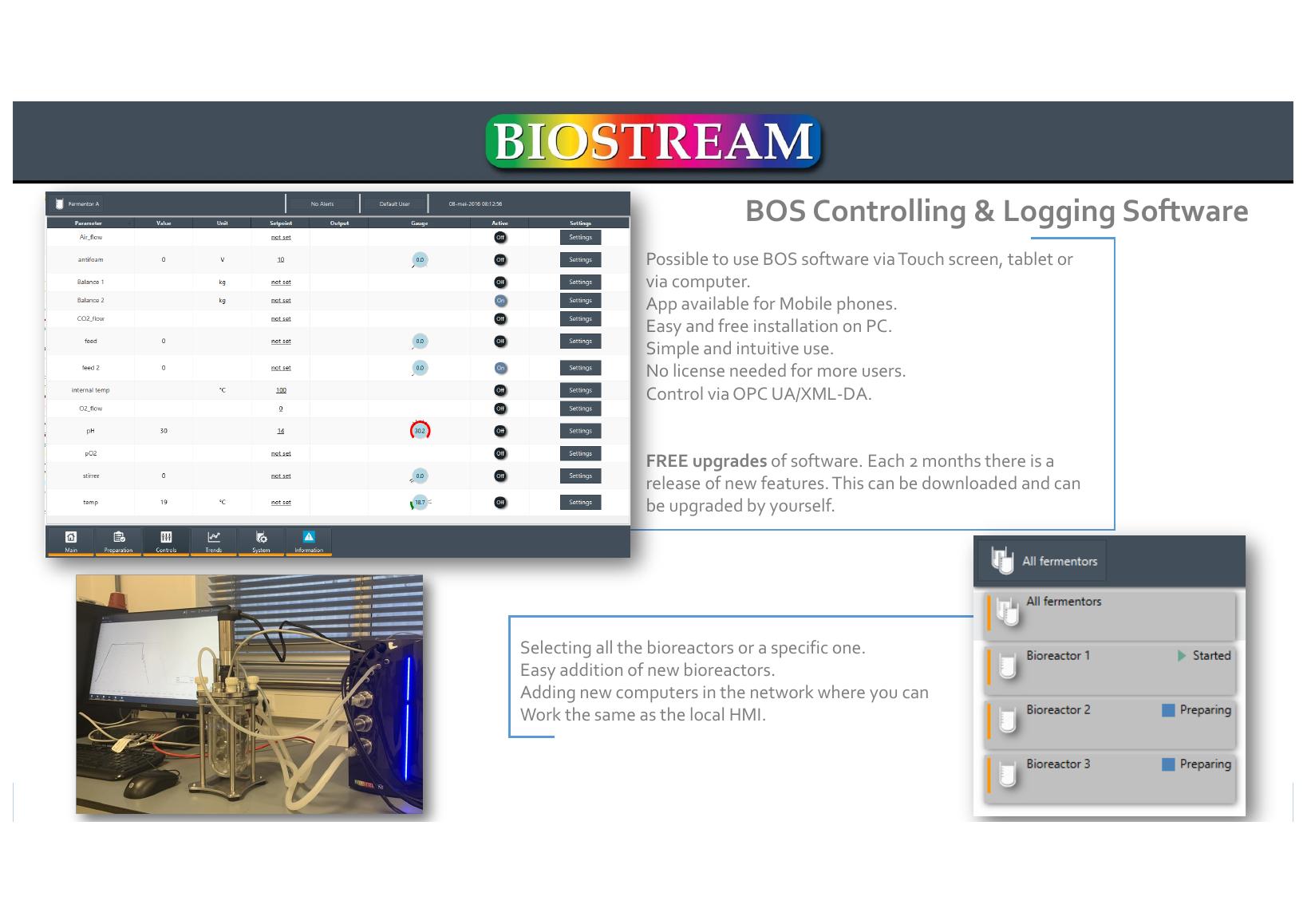

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.

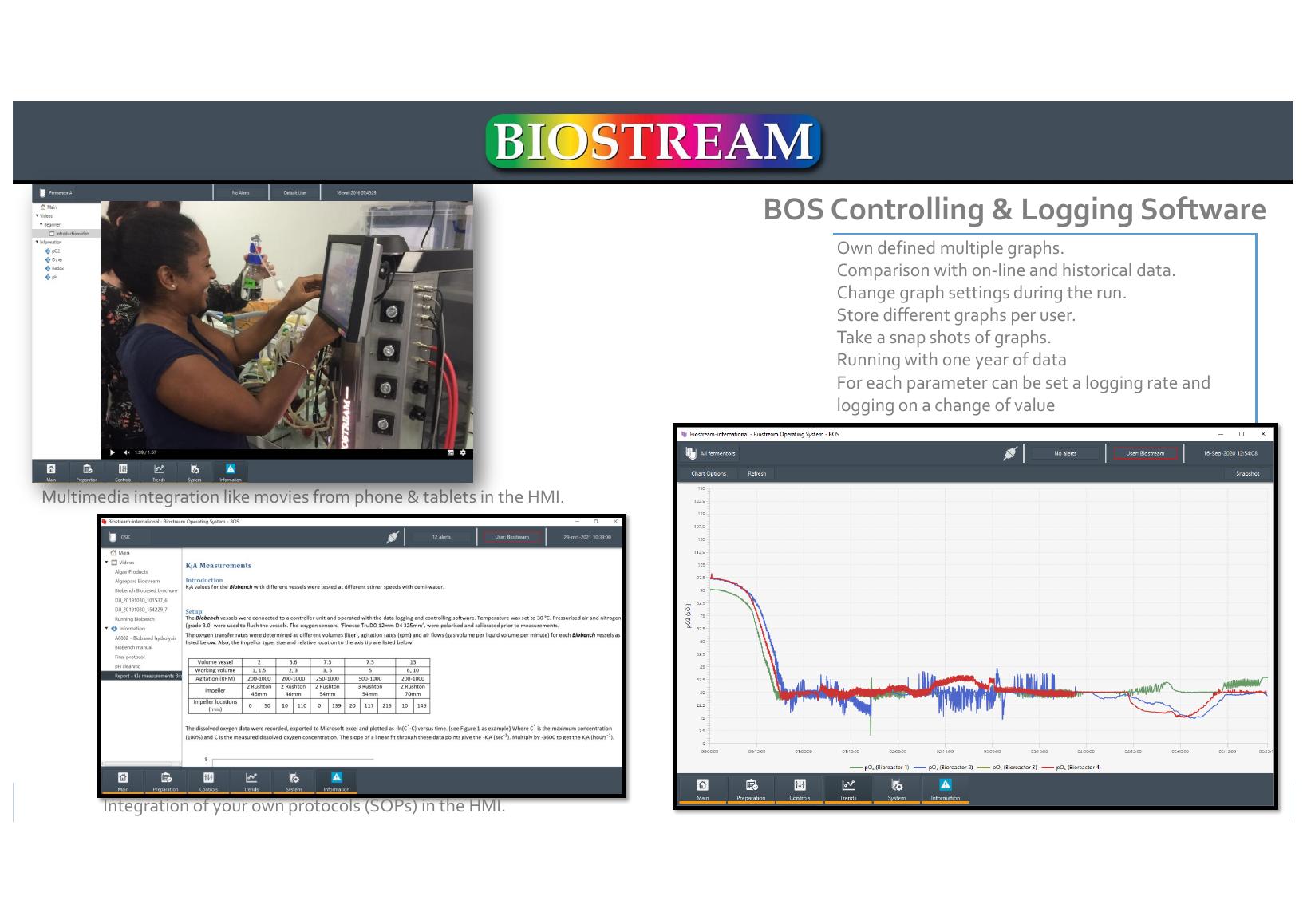

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.

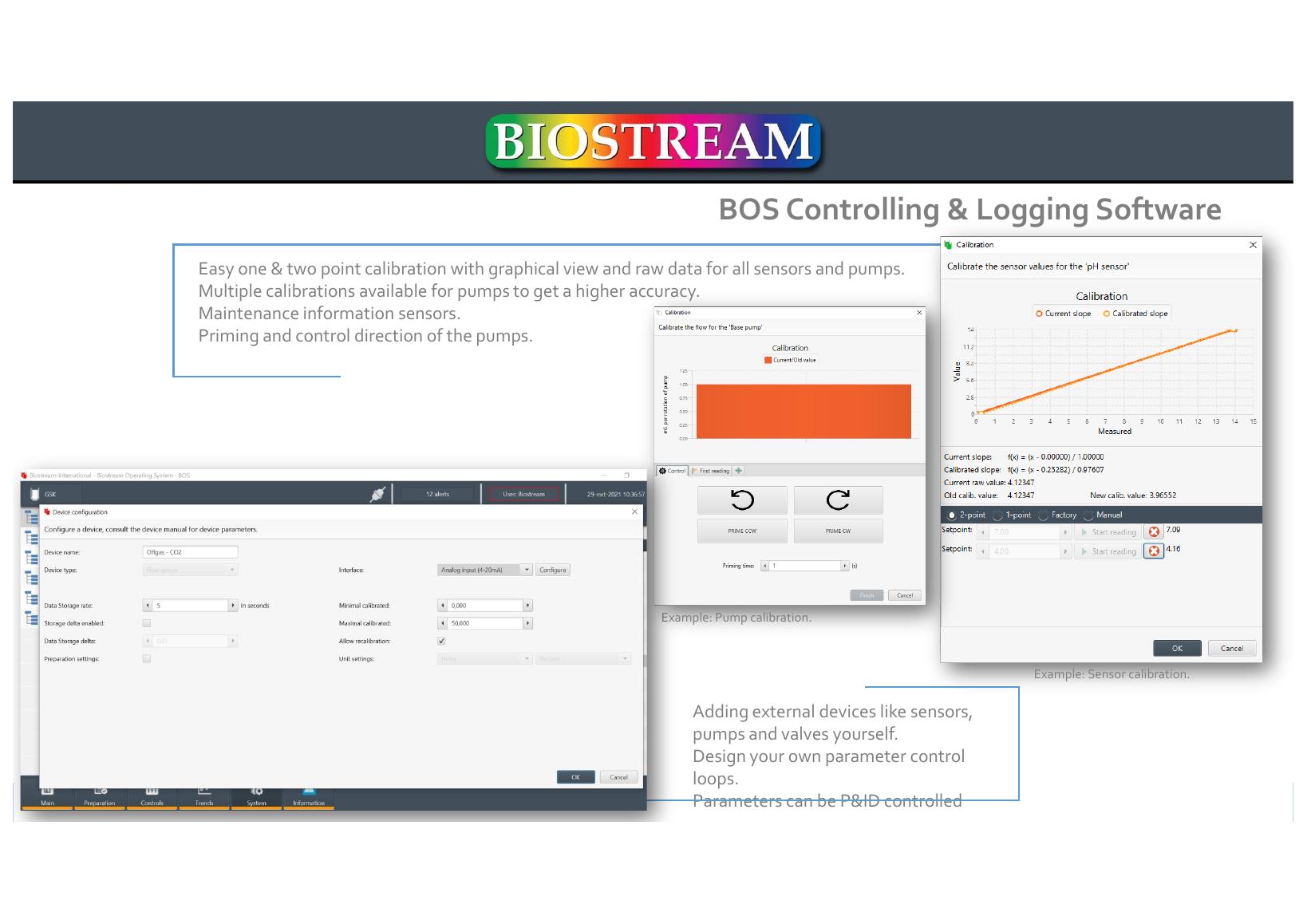

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.
