Biostream BioBench

Identyfikacja i granice rekordu

Biostream BioBench w tej karcie oznacza bieżący, stołowy bioreaktor ze stalowym naczyniem sterylizowanym in situ, prezentowany przez producenta w wariantach 7,5, 10 i 15 l objętości całkowitej.

Stalowy BioBench ma obwody pary, chłodzenia i kondensatu, zawory procesowe oraz procedurę SIP do 135°C.

Oficjalna karta opisuje konfigurowalny system do mikroorganizmów i hodowli komórkowych. Ogólna broszura rodziny BioBench pokazuje szerszą architekturę BOS, Ethernet, OPC i modułową elektronikę. Cechy z broszury są w tej karcie oznaczone jako właściwości platformy, dopóki oględziny nie potwierdzą ich w konkretnym egzemplarzu SIP.

Segment P4 wynika ze stalowego naczynia ciśnieniowego, instalacji parowej, zaworów, automatycznej sekwencji SIP i opcjonalnej analityki.

Naczynie, objętości i wykonanie procesowe

Producent podaje trzy objętości całkowite: 7,5, 10 i 15 l. Odpowiadają im zakresy robocze 1,5–5 l, 2,5–7 l i 2,5–12 l.

Naczynie jest dwuścienne i wykonane ze stali nierdzewnej 316L w częściach kontaktujących się z produktem. Karta wymienia zawory membranowe w torze medium.

Karta wylicza zastosowania dla bakterii, drożdży, grzybów oraz komórek.

Ciśnienie, temperatura i niejednoznaczność parametrów

W materiałach występują dwie liczby dotyczące ciśnienia. Nagłówek wymienia zakres 0,5–10 bar dla układu pomiarowo-regulacyjnego; opis sensora lub warunków procesu podaje wartość do 2,5 bar. Rozstrzygające są tabliczka znamionowa, deklaracja zgodności, projektowe PS/TS, nastawa zaworu bezpieczeństwa i dokumentacja konkretnego vessel.

Sterylizacja in situ ma osiągać do 135°C.

Istotne są też lokalizacja czujników, kalibracja oraz sposób wykrywania zimnego punktu.

Sekwencja SIP i urządzenia wykonawcze

Dla pary, kondensatu i odpowietrzenia szczególnie ważne są potwierdzenia pozycji oraz timeouty.

Architektura sterowania i hardware

Oficjalna karta potwierdza 12-calowy ruchomy panel oraz własne oprogramowanie Biostream. Deklaruje obsługę wielu jednostek w jednej warstwie operatorskiej i możliwość użycia PC.

Ogólna broszura BioBench pokazuje wymienny moduł procesorowy w standardzie SMARC, płytę bazową, Ethernet, kartę SD, złącze debug, diody statusowe oraz miejsca na moduły rozszerzeń.

I/O i magistrale urządzeń

Platformowa broszura przedstawia analogowe sygnały 0–10 V i 4–20 mA, cyfrowe 24 V, wejścia Pt100, połączenia wag przez RS-232, CAN do napędu, Modbus oraz płyty pomp.

Wartość 12 mA bez kontekstu nie mówi, czy odpowiada neutralnemu pH, przepływowi gazu czy ciśnieniu.

Specyfikacja osobno podaje liczbę fizycznych portów i obsługiwanych urządzeń logicznych.

Opcje procesowe obejmują redox, gęstość optyczną Optek, rozpuszczony CO2 Mettler Toledo InPro 5000, analizę gazu wylotowego BlueInOne, solid feed, wagę, spin filter i rupture disc. Każda opcja wnosi własny firmware, interfejs i procedurę kalibracji. Model urządzenia dodatkowego oraz jego wersja są częścią BOM-u bezpieczeństwa, nie przypisem do głównego reaktora.

Oprogramowanie BOS, interfejsy i sieć

Karta produktu wymienia receptury, trendy, nastawy, eksport oraz zintegrowane materiały instruktażowe i protokoły. Ogólna platforma opisuje BOS, układ klient–serwer, Ethernet i integrację przez OPC UA/XML-DA.

OPC UA oraz XML-DA różnią się modelem transportu i zabezpieczeń.

Broszura wspomina opcjonalne Wi‑Fi, Bluetooth, urządzenia mobilne i zdalny serwis przez VPN dostarczany przez klienta.

Konta, audyt i integralność danych

Materiały platformowe deklarują loginy, śledzenie działań i potwierdzanie alarmów.

Udokumentowane fakty o platformie Biostream BOS

Karta opisuje Biostream BioBench. Udokumentowana skala: 1,5–12 L roboczo; 7,5/10/15 L całkowicie. BOS może być obsługiwany z ekranu dotykowego, tabletu albo komputera; materiały pokazują serwer, klientów, sieć użytkownika, router i aplikację. BOS 3.0 ma licencjonowane moduły naczyniowe oraz bibliotekę profili urządzeń Modbus.

Katalog BioBench pokazuje Ethernet, kartę SD, dwa wyjścia 4–20 mA, dwa wyjścia 0–10 V, osiem wejść 4–20 mA, dwa Pt100, cztery kanały wag, CAN dla silnika, połączenia do pięciu płyt pomp, dwie płyty rozszerzeń i maksymalnie 64 urządzenia Modbus. BioPilot ma osobny profil: 30 wejść analogowych, 20 cyfrowych i 10 połączeń Modbus.

Producent wymienia OPC UA i OPC XML-DA oraz integrację z Lucullus, Matlabem, Pythonem i zewnętrzną SCADA. Te interfejsy są cechami platformy lub opcji, a ich obecność zależy od konkretnej konfiguracji.

Galeria urządzenia i interfejsu BOS

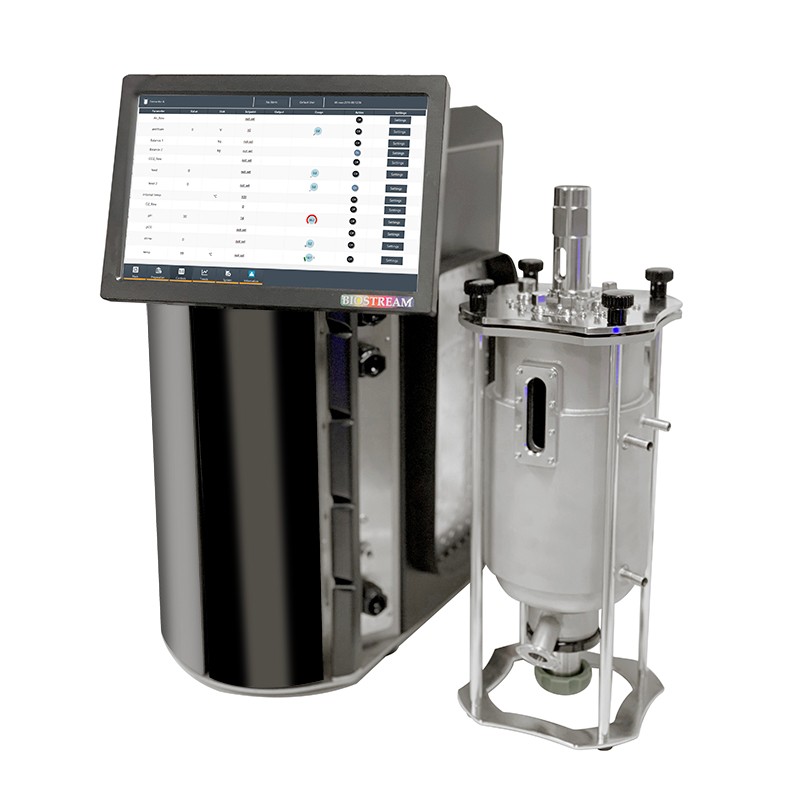

Biostream BioBench — oficjalny materiał produktowy. Źródło: Biostream / katalog producenta.

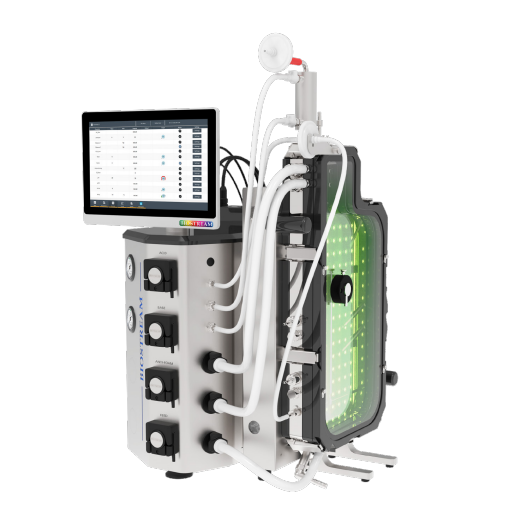

Biostream — materiał rodziny sprzętowej, pokazujący kontekst platformy; nie jest dowodem exact wariantu. Źródło: Biostream / katalog producenta.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.
