Bionet Marta

Czym jest Marta

Marta jest oprogramowaniem sterowania, wizualizacji i rejestracji danych dla większych platform Bionet: F2, F3, M2 oraz przemysłowych rozwiązań bioprocesowych, w tym FS. Producent opisuje je jako elastyczny pakiet automatyki, dostosowywany do wymagań użytkownika i wybranego stopnia automatyzacji.

Oprogramowanie zostało opracowane na platformie Siemens WinCC.

Granice produktu i wdrożenia

• aplikację/projekt Marta; - produkt i Runtime Siemens WinCC; - system operacyjny HMI lub serwera; - sterownik PLC i moduły wejść/wyjść; - bazę danych lub archiwum historyczne; - klientów lokalnych i zdalnych; - komponent dostępu serwisowego; - moduły CIP, PAT, bSmart i urządzenia zewnętrzne; - licencje i klucze sprzętowe; - pakiety instalacyjne, backupy i dokumentację projektu.

Architektura logiczna

Na podstawie potwierdzonych funkcji można wyznaczyć role; nie konkretne produkty:

1. Warstwa polowa — czujniki pH, DO, temperatury, ciśnienia, poziomu, przepływu i PAT oraz aktuatory: pompy, zawory, napędy, grzanie i chłodzenie.
2. Rozszerzenia — lokalny CIP, dodatkowa instrumentacja, bSmart i PAT, które mają być automatycznie integrowane z interfejsem i logiką.

To model funkcjonalny, a nie dowód implementacji.

Strategie sterowania

Producent wymienia sterowanie bezpośrednie, profil wartości zadanej, automatyczne pętle sprzężenia zwrotnego i strategie oparte na czasie.

Skalowanie z Rosita

Producent deklaruje, że workflow i strategie sterowania wywodzą się z Rosita, używanej w mniejszych systemach, co ma upraszczać przejście operatorów do skali pilotowej i przemysłowej.

Ta sama liczba rpm, przepływ gazu lub wydajność pompy ma inne znaczenie w innej geometrii.

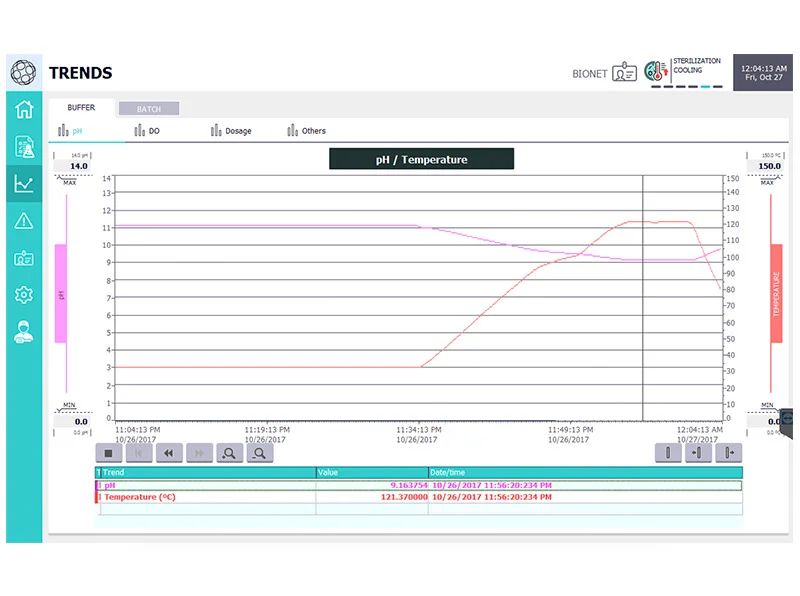

Wizualizacja, trendy i analiza partii

Producent wskazuje możliwość nanoszenia danych różnych partii na wspólny wykres oraz obliczania parametrów procesu.

Rejestracja i eksport CSV

Producent potwierdza prostą rejestrację i eksport danych partii w CSV, obejmujących parametry ważne w pilotażu, optymalizacji, skalowaniu i produkcji.

• projektu WinCC/Marta; - receptur i profili; - konfiguracji PLC i I/O; - listy kont, ról i haseł; - alarmów, potwierdzeń i dziennika audytowego; - danych kalibracyjnych; - konfiguracji sieci; - licencji i certyfikatów; - plików instalacyjnych i poprawek.

Automatyczna integracja CIP, PAT i bSmart

Marta ma automatycznie aktualizować interfejs i funkcjonalność po dołączeniu lokalnego CIP, dodatkowej instrumentacji, modułu bSmart lub PAT. Producent mówi o integracji właściwych strategii, pętli sprzężenia zwrotnego, wizualizacji, sterowania i rejestracji danych.

Użytkownicy, hasła i poziomy dostępu

Karta Marty jednoznacznie potwierdza tworzenie użytkowników, ochronę hasłem i przypisywanie poziomu z odpowiadającymi mu uprawnieniami operacyjnymi.

Producent wskazuje ten scenariusz jako korzyść funkcji.

Dostęp zdalny

Producent deklaruje lokalną i zdalną dostępność Marty oraz monitoring i sterowanie „z dowolnego miejsca”. Jest to potwierdzona funkcja, a nie tylko teoretyczna możliwość.

Zarządzanie wersją i zmianą

• edycja tagu lub jego skali; - zmiana mapowania wejścia/wyjścia; - modyfikacja receptury, profilu albo alarmu; - dołączenie modułu Plug&Play; - wymiana czujnika na inny zakres; - zmiana topologii lub adresu IP; - utworzenie konta i modyfikacja roli; - poprawka systemu operacyjnego; - odnowienie certyfikatu lub licencji; - wymiana dysku albo komputera HMI.

Logowanie, alarmy i czas

Karta produktu opisuje rejestrację danych.

• źródła i format logów; - retencję oraz reakcję na pełny dysk; - prawa do kasowania i eksportu; - rejestr zmian wartości zadanej i receptur; - identyfikację użytkownika przy akcji; - alarmy systemowe, komunikacyjne i procesowe; - stan alarmu po restarcie; - synchronizację czasu PLC, HMI, serwera i stacji zdalnej; - strefę czasową oraz zmianę czasu letniego; - możliwość wysyłania logów do kontrolowanego kolektora.

Pełny research automatyki, oprogramowania i bezpieczeństwa

Granica rekordu i jakość dowodu

Ta karta opisuje platforma programowa MARTA dla F2, F3, M2 i przemysłowych rozwiązań bioprocesowych. Ustalenie platformy sterowania brzmi: MARTA jest rozwijana na platformie Siemens WinCC i działa z lokalnym dotykowym PC oraz dostępem zdalnym. Parametry urządzenia pochodzą z jego oficjalnej karty Bionet; funkcje ROSITA albo MARTA są danymi platformowymi i dotyczą konkretnej instalacji, jeśli dokumentacja dostawy potwierdza nazwę oraz wersję programu.

Architektura sterowania i BCU

Bionet nazywa centralną jednostkę sterującą BCU. Karty F2 i F3 pokazują dotykowy PC dołączony do BCU, a funkcje procesu obejmują pętle regulacji, profile wartości zadanych oraz strategie czasowe. Dla instalacji korzystających z MARTA producent wskazuje platformę Siemens WinCC.

ROSITA 2.0 — aktualna warstwa laboratoryjna

Oficjalna karta opisuje ROSITA 2.0 jako własne oprogramowanie Bionet do monitorowania, sterowania i wizualizacji, zgodne z F1, CT1, CT2 i F0 oraz z modułem PIM. Operator może konfigurować pompy, gazy, sensory, pętle sterowania i równania użytkownika. ROSITA Desktop łączy laptop bezpośrednio z BCU, a jeden interfejs może pokazywać wszystkie bioreaktory. Producent deklaruje sterowanie i monitoring do 12 reaktorów w tym widoku, podczas gdy karta nowego F1 mówi o równoległej pracy do 24 urządzeń; liczby należy wiązać z konkretną konfiguracją i licencją.

System receptur ma nieograniczoną liczbę kroków, przejścia warunkowe oraz widoki listy i przepływu. Receptury, szablony i konfiguracje można współdzielić. Dostępne są profile wartości zadanych, sterowanie równaniami bez pisania kodu, soft-sensory oraz rejestracja parametrów procesu i wartości aktuatorów. Eksport ma postać uporządkowanego CSV z wybieranymi zmiennymi, a trendy na stronie produktu obejmują do 30 dni.

ROSITA klasyczna a ROSITA 2.0

Starsza karta ROSITA opisuje dostęp lokalny i zdalny przez adres IP w obrębie LAN, eksport wszystkich parametrów i aktuatorów do CSV, przenoszenie programów receptur oraz osobiste profile chronione hasłem i poziomem uprawnień. Wskazuje też F0 Multibioreactor, gdzie trzy F0-BABY są obsługiwane na jednym ekranie, oraz F1 TWIN z dwiema jednostkami na wspólnym BCU i licencji.

MARTA i Siemens WinCC

MARTA jest przez producenta przeznaczona dla F2, F3, M2 i przemysłowych rozwiązań bioprocesowych. Bionet jawnie podaje Siemens WinCC jako bazę zapewniającą funkcje wizualizacji, rejestracji i długoterminowego utrzymania. MARTA pozwala wybrać dla parametru sterowanie bezpośrednie, profil setpointu, pętlę automatyczną albo strategię czasową. Prezentuje tabele podsumowań, regulowane trendy, porównania partii i obliczenia parametrów procesu.

Po dołączeniu lokalnego CIP, aparatury, bSmart lub PAT interfejs MARTA aktualizuje dostępne funkcje, integrując strategie sterowania, sygnały zwrotne, wizualizację i rejestrację.

Interfejsy webowe, desktop i zdalny dostęp

ROSITA 2.0 ma tryb Desktop łączący laptop z BCU, klasyczna ROSITA deklaruje dostęp przez adres IP w LAN, a MARTA dostęp lokalny i zdalny przez całą dobę.

Konta, role i uwierzytelnienie

ROSITA 2.0 deklaruje role, poziomy dostępu, hasła i osobiste profile. Rejestrowane mają być działania, zdarzenia i komentarze użytkowników, z możliwością zewnętrznych powiadomień. MARTA również pozwala tworzyć użytkowników chronionych hasłem i nadawać poziom z odpowiadającymi mu uprawnieniami.

Audit trail, partie i integralność danych

ROSITA 2.0 przedstawia śledzenie czynności, zdarzeń i uwag oraz oferuje warianty GMP-ready i non-GMP. MARTA eksportuje dane partii do CSV i wspiera identyfikowalność przebiegu.

Receptury, równania i soft-sensory

Przejścia warunkowe, równania bez kodu i soft-sensory tworzą warstwę logiki ponad podstawowymi pętlami. Dwie instalacje z tym samym firmware mogą prowadzić proces inaczej wskutek konfiguracji użytkownika.

Aktuatory i skutek cyberfizyczny

Dla Bionet Marta ważne elementy procesu obejmują: receptury, profile setpointów, pętle regulacji, trendy, porównywanie partii, integracja modułów i eksport CSV. Najbardziej charakterystyczny scenariusz błędu lub ingerencji to: zmiana logiki, uprawnień lub projektu WinCC może jednocześnie wpłynąć na wizualizację, rejestrację i sterowanie procesem.

Single-use, ruch 2D i identyfikacja worka

Rodzina CT miesza ruchem kołyskowym 2D, a nie klasycznym wałem. Z punktu widzenia sterowania kluczowe są amplituda/kąt, częstotliwość, masa lub objętość, geometria worka, sekwencja napełniania i sygnały sensorów. Profil bez identyfikacji worka może wyglądać poprawnie na ekranie, ale wytworzyć inne shear, mieszanie i transfer tlenu. W CT3 błąd obejmuje skalę produkcyjną 30–150 L.

SIP/CIP i różnice F2, F3, FS

F2 występuje w wersji standardowej i autonomicznej sterylizacji; ma mały generator pary dla linii transferu, dodatków, zbioru i próbkowania. F3 ma automatyczną sekwencję sterylizacji zbiornika, podczas gdy inne linie mogą pozostać obsługiwane ręcznie. FS jest projektem indywidualnym, a MARTA może programować i zapisywać receptury CIP.

Źródłem danych modelowych jest oficjalna karta Bionet. Funkcje laboratoryjne opisują ROSITA 2.0 i starsza ROSITA; architekturę przemysłową opisuje MARTA.

Galeria urządzenia i interfejsu sterowania

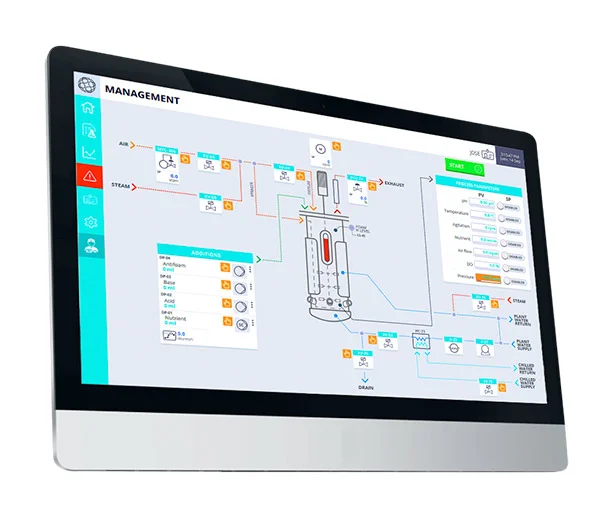

Bionet Marta — oficjalny materiał produktowy przypisany do tej karty. Źródło: Bionet.

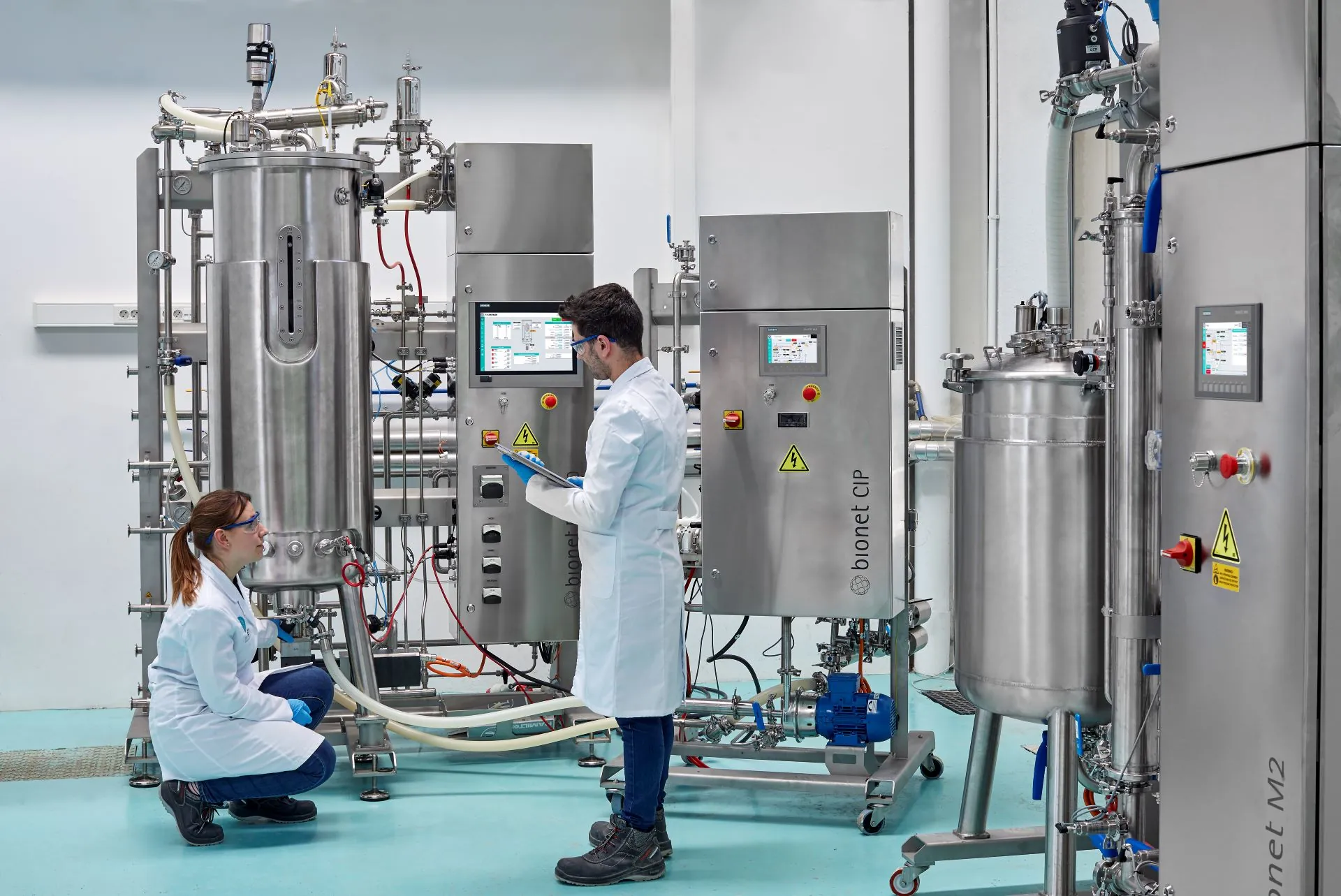

Bionet Marta — oficjalny materiał produktowy przypisany do tej karty. Źródło: Bionet.

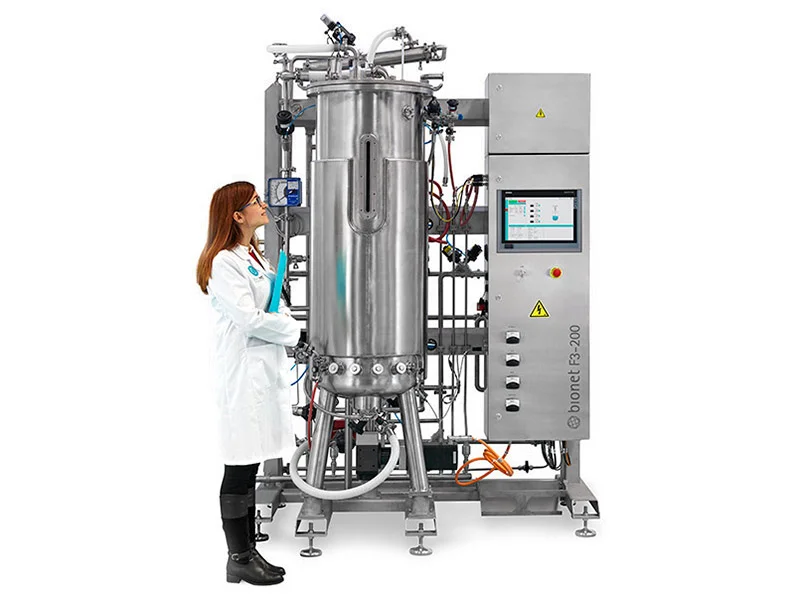

Bionet MARTA — oficjalny widok interfejsu platformy. Źródło: Bionet.

Bionet MARTA — oficjalny widok interfejsu platformy. Źródło: Bionet.

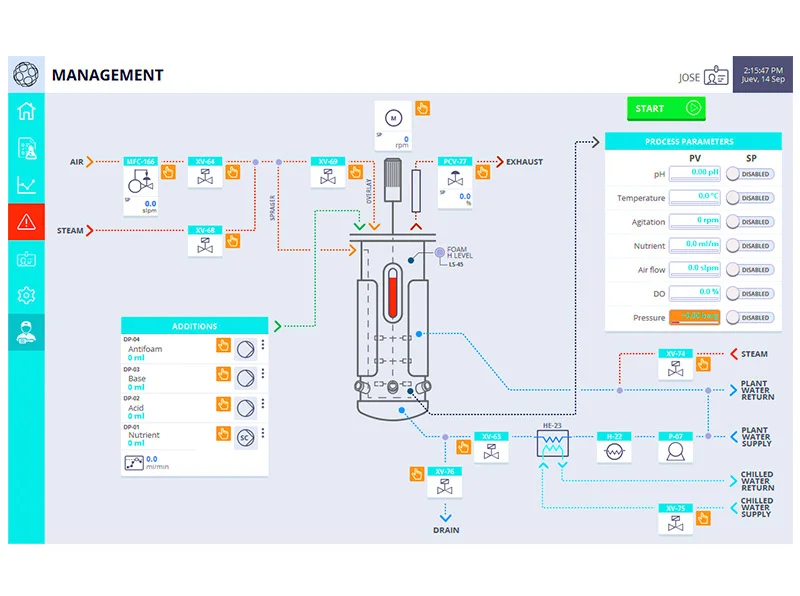

Bionet MARTA — oficjalny widok interfejsu platformy. Źródło: Bionet.
