Bionet F3

Identyfikacja i generacje

Bionet F3 jest stalowym, wielorazowym bioreaktorem SIP przeznaczonym do skali pilotowej i przemysłowej. Producent nazywa bieżący produkt trzecią generacją modelu.

Sekcja konfiguracji mówi o 50, 100 i 200 L objętości roboczej, a opis naczyń rozszerza zakres do 20–200 L i różnych geometrii. Dlatego karta katalogowa podaje rodzinę 50/100/200 L; przy identyfikacji egzemplarza zachowuje oznaczenie tabliczkowe, objętość roboczą i generację.

F3 różni się od F2 nie tylko wielkością. Od FS odróżnia go standaryzowana rodzina do 200 L; FS jest projektowany dla objętości powyżej 200 L lub wymagań nietypowych w dowolnej skali.

Naczynia i geometria

Naczynia są wykonane ze stali nierdzewnej i mają porty w pokrywie, ścianie oraz dnie.

Różnią się przenoszeniem tlenu, ścinaniem, wirnikami, spargerem i często zakresem czujników.

Mieszanie od dołu

Napęd dolny zwalnia przestrzeń w pokrywie i jest jedną z cech odróżniających F3 od F2. Producent deklaruje jeden precyzyjny silnik obsługujący pełny zakres naczyń, szeroki zakres rpm i wirniki Rushtona, Marine lub niestandardowe.

Węzeł dolnego napędu jest krytyczny dla sterylności i utrzymania.

Audyt porównuje prędkość zadaną, zwrotną, częstotliwość napędu, kierunek obrotu i stan po utracie komunikacji.

Pompy, dozowanie i tryby pracy

Moduł bazowy ma trzy pompy perystaltyczne. Dodatki bVSP i bScale rozszerzają odpowiednio pompy i wagi.

Funkcja pompy jest konfiguracyjna.

„Premium quality” jest opisem marketingowym, nie specyfikacją.

Instrumentacja i sześć wolnych I/O

Producent mówi o zestawie czujników standardowych i dodatkowych, które służą do pomiaru, monitoringu, analizy oraz wyzwalania sterowania zwrotnego. Dodatkowo F3 ma sześć wolnych sygnałów I/O, wolne porty na sondy i aktuatory oraz dostępne okablowane złącza.

Wydech i kontrola ciśnienia

F3 zawiera skraplacz płaszczowo-rurowy, ręczny zawór iglicowy oraz elektrozawory w linii wydechowej. Opcjonalne są automatyczna kontrola ciśnienia, filtr i podgrzewacz.

SIP: część automatyczna i manualna

Producent jednoznacznie rozdziela automatyczną sekwencję sterylizacji bioreaktora od ręcznej sterylizacji linii transferu, dodatków, próbkowania i odbioru.

Szczególnie ważne jest zachowanie przy utracie czujnika, pary lub komunikacji HMI–PLC.

BCU, touch PC i Marta

F3 zawiera komputer dotykowy połączony z BCU i licencję Marta.

Marta potwierdza zdalny dostęp, konta chronione hasłem, poziomy uprawnień, profile, pętle, strategie czasowe, trendy, porównanie partii i CSV.

Plug&Play i dodatki

Producent wymienia ponad 30 dodatków i setki konfiguracji. Na karcie F3 wskazane są bScale, bCPM, bVSP, bBreath oraz Clean in Place. Sześć wolnych I/O, porty i rozszerzalna rama umożliwiają późniejsze dołączenie instrumentacji i aktuatorów.

bBreath analizuje skład O2/CO2 gazu wylotowego; bScale łączy wagi; bVSP rozszerza pompy; bCPM ma zwiększać produktywność procesu.

Dane, logi i kopie

Dla F3 szczególnie ważne są zdarzenia SIP/CIP, ręczne kroki, potwierdzenia alarmów, zmiany receptur i użytkownik wykonujący operację.

Cena

Kompletny F3 składa się z naczynia, szafy, projektu, licencji, napędu dolnego i armatury.

Pełny research automatyki, oprogramowania i bezpieczeństwa

Granica rekordu i jakość dowodu

Ta karta opisuje pilotowo-przemysłowy F3 SIP o objętości roboczej 20–200 L i wariantach stirred, airlift oraz cell culture. Ustalenie platformy sterowania brzmi: dotykowy PC przy BCU z MARTA opartą na Siemens WinCC. Parametry urządzenia pochodzą z jego oficjalnej karty Bionet; funkcje ROSITA albo MARTA są danymi platformowymi i dotyczą konkretnej instalacji, jeśli dokumentacja dostawy potwierdza nazwę oraz wersję programu.

Architektura sterowania i BCU

Bionet nazywa centralną jednostkę sterującą BCU. Karty F2 i F3 pokazują dotykowy PC dołączony do BCU, a funkcje procesu obejmują pętle regulacji, profile wartości zadanych oraz strategie czasowe. Dla instalacji korzystających z MARTA producent wskazuje platformę Siemens WinCC.

ROSITA 2.0 — aktualna warstwa laboratoryjna

Oficjalna karta opisuje ROSITA 2.0 jako własne oprogramowanie Bionet do monitorowania, sterowania i wizualizacji, zgodne z F1, CT1, CT2 i F0 oraz z modułem PIM. Operator może konfigurować pompy, gazy, sensory, pętle sterowania i równania użytkownika. ROSITA Desktop łączy laptop bezpośrednio z BCU, a jeden interfejs może pokazywać wszystkie bioreaktory. Producent deklaruje sterowanie i monitoring do 12 reaktorów w tym widoku, podczas gdy karta nowego F1 mówi o równoległej pracy do 24 urządzeń; liczby należy wiązać z konkretną konfiguracją i licencją.

System receptur ma nieograniczoną liczbę kroków, przejścia warunkowe oraz widoki listy i przepływu. Receptury, szablony i konfiguracje można współdzielić. Dostępne są profile wartości zadanych, sterowanie równaniami bez pisania kodu, soft-sensory oraz rejestracja parametrów procesu i wartości aktuatorów. Eksport ma postać uporządkowanego CSV z wybieranymi zmiennymi, a trendy na stronie produktu obejmują do 30 dni.

ROSITA klasyczna a ROSITA 2.0

Starsza karta ROSITA opisuje dostęp lokalny i zdalny przez adres IP w obrębie LAN, eksport wszystkich parametrów i aktuatorów do CSV, przenoszenie programów receptur oraz osobiste profile chronione hasłem i poziomem uprawnień. Wskazuje też F0 Multibioreactor, gdzie trzy F0-BABY są obsługiwane na jednym ekranie, oraz F1 TWIN z dwiema jednostkami na wspólnym BCU i licencji.

MARTA i Siemens WinCC

MARTA jest przez producenta przeznaczona dla F2, F3, M2 i przemysłowych rozwiązań bioprocesowych. Bionet jawnie podaje Siemens WinCC jako bazę zapewniającą funkcje wizualizacji, rejestracji i długoterminowego utrzymania. MARTA pozwala wybrać dla parametru sterowanie bezpośrednie, profil setpointu, pętlę automatyczną albo strategię czasową. Prezentuje tabele podsumowań, regulowane trendy, porównania partii i obliczenia parametrów procesu.

Po dołączeniu lokalnego CIP, aparatury, bSmart lub PAT interfejs MARTA aktualizuje dostępne funkcje, integrując strategie sterowania, sygnały zwrotne, wizualizację i rejestrację.

Interfejsy webowe, desktop i zdalny dostęp

ROSITA 2.0 ma tryb Desktop łączący laptop z BCU, klasyczna ROSITA deklaruje dostęp przez adres IP w LAN, a MARTA dostęp lokalny i zdalny przez całą dobę.

Konta, role i uwierzytelnienie

ROSITA 2.0 deklaruje role, poziomy dostępu, hasła i osobiste profile. Rejestrowane mają być działania, zdarzenia i komentarze użytkowników, z możliwością zewnętrznych powiadomień. MARTA również pozwala tworzyć użytkowników chronionych hasłem i nadawać poziom z odpowiadającymi mu uprawnieniami.

Audit trail, partie i integralność danych

ROSITA 2.0 przedstawia śledzenie czynności, zdarzeń i uwag oraz oferuje warianty GMP-ready i non-GMP. MARTA eksportuje dane partii do CSV i wspiera identyfikowalność przebiegu.

Receptury, równania i soft-sensory

Przejścia warunkowe, równania bez kodu i soft-sensory tworzą warstwę logiki ponad podstawowymi pętlami. Dwie instalacje z tym samym firmware mogą prowadzić proces inaczej wskutek konfiguracji użytkownika.

Aktuatory i skutek cyberfizyczny

Dla Bionet F3 ważne elementy procesu obejmują: dolny napęd, pompy, płaszcz, gazy, sensory, automatyczna sekwencja SIP zbiornika i opcjonalny CIP. Najbardziej charakterystyczny scenariusz błędu lub ingerencji to: nieautoryzowana zmiana receptury MARTA, mapy zaworów lub parametrów sterylizacji ma skutek na pełnej skali pilotowej.

Single-use, ruch 2D i identyfikacja worka

Rodzina CT miesza ruchem kołyskowym 2D, a nie klasycznym wałem. Z punktu widzenia sterowania kluczowe są amplituda/kąt, częstotliwość, masa lub objętość, geometria worka, sekwencja napełniania i sygnały sensorów. Profil bez identyfikacji worka może wyglądać poprawnie na ekranie, ale wytworzyć inne shear, mieszanie i transfer tlenu. W CT3 błąd obejmuje skalę produkcyjną 30–150 L.

SIP/CIP i różnice F2, F3, FS

F2 występuje w wersji standardowej i autonomicznej sterylizacji; ma mały generator pary dla linii transferu, dodatków, zbioru i próbkowania. F3 ma automatyczną sekwencję sterylizacji zbiornika, podczas gdy inne linie mogą pozostać obsługiwane ręcznie. FS jest projektem indywidualnym, a MARTA może programować i zapisywać receptury CIP.

Źródłem danych modelowych jest oficjalna karta Bionet. Funkcje laboratoryjne opisują ROSITA 2.0 i starsza ROSITA; architekturę przemysłową opisuje MARTA.

Galeria urządzenia i interfejsu sterowania

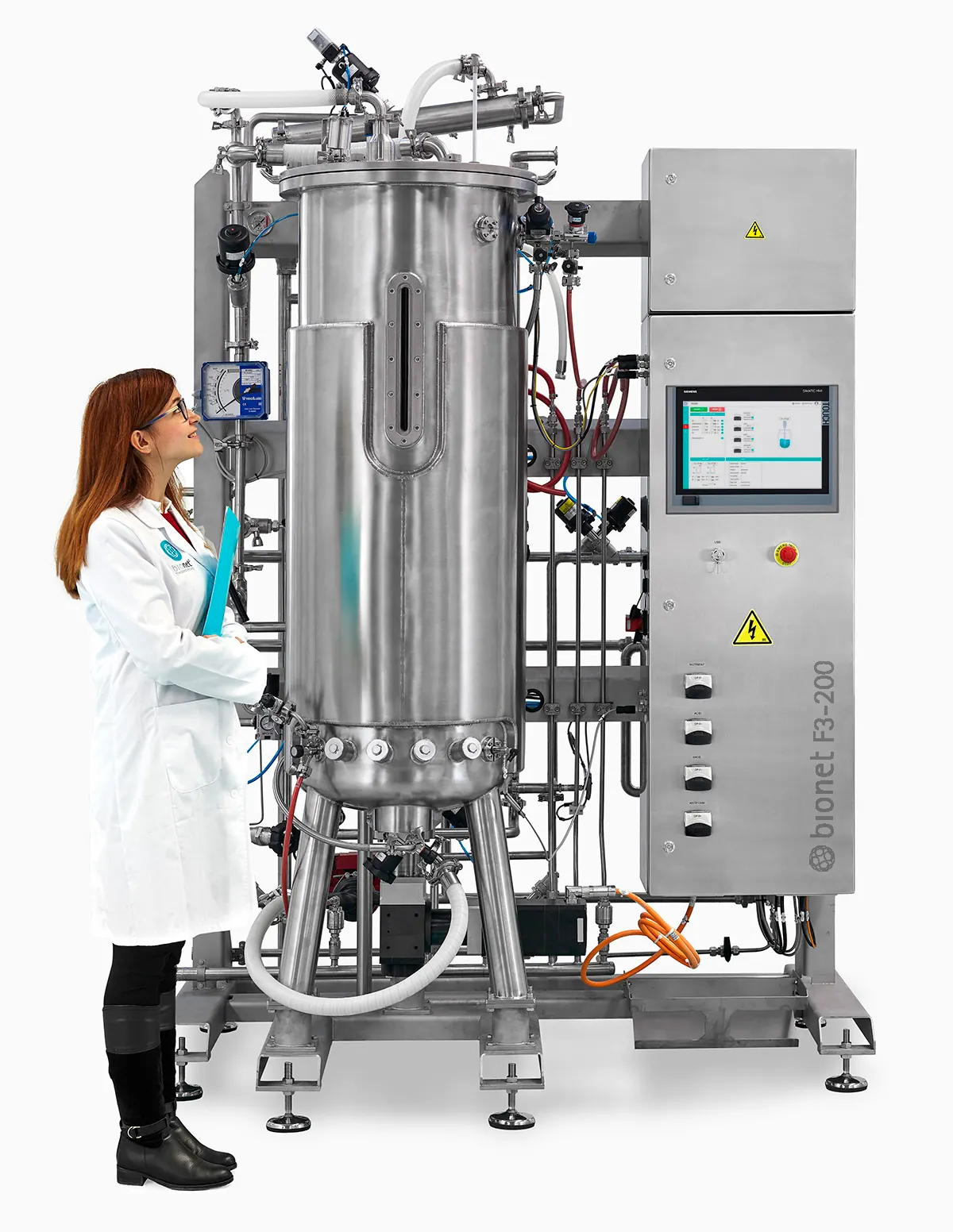

Bionet F3 — oficjalny materiał produktowy przypisany do tej karty. Źródło: Bionet.

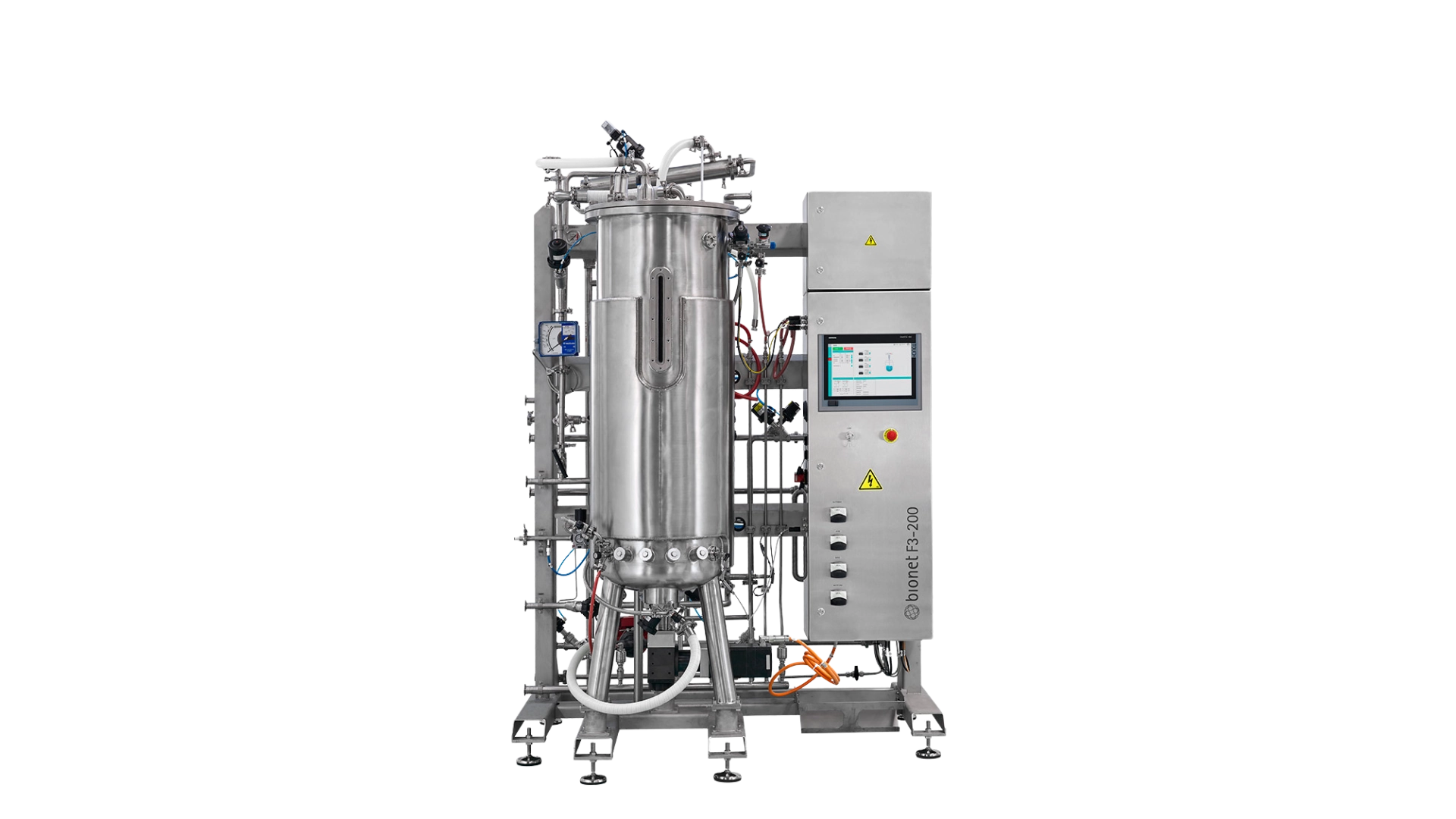

Bionet F3 — oficjalny materiał produktowy przypisany do tej karty. Źródło: Bionet.
