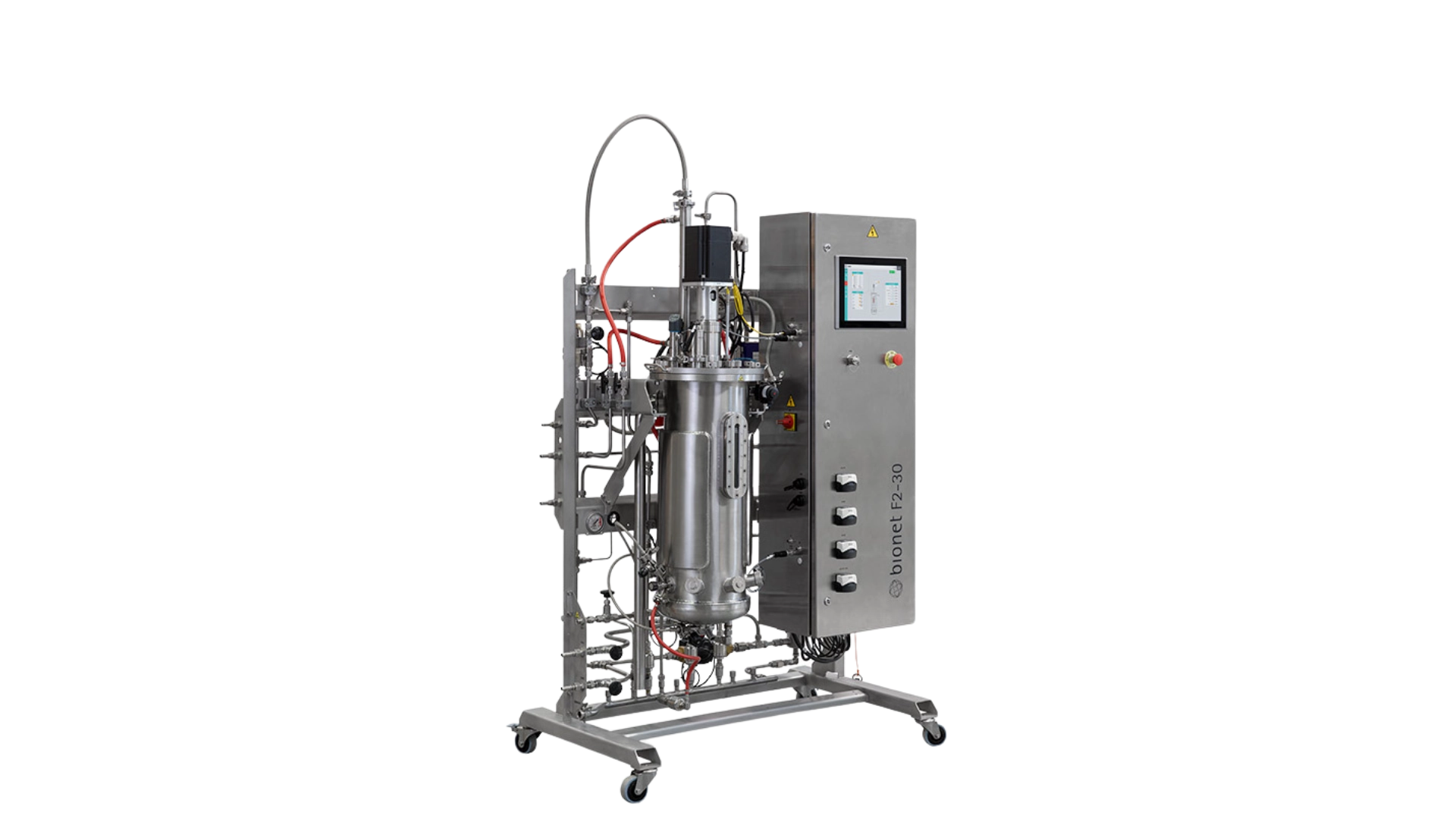

Bionet F2 SIP

Identyfikacja i granice modelu

Bionet F2 jest wielorazowym, mieszadłowym bioreaktorem ze stali nierdzewnej, pozycjonowanym pomiędzy aparaturą laboratoryjną a instalacją pilotową. Jest to system SIP — Steam in Place, przeznaczony do skalowania procesu i małej produkcji. Aktualna karta producenta wymienia dwa naczynia dla procesów mikrobiologicznych: 15 L i 30 L. Nazwa F2 oznacza; całą skonfigurowaną platformę, a nie samo naczynie. W skład stanowiska wchodzą układ mieszania, płaszcz i obiegi temperaturowe, dozowanie, doprowadzenie i odprowadzenie gazu, czujniki, armatura sterowana, wytwarzanie lub dystrybucja pary, jednostka BCU oraz komputer dotykowy z oprogramowaniem Marta.

F2 ma nierozbieralną dla oceny bezpieczeństwa kombinację SIP, sterowania przemysłowego i Marty zbudowanej na Siemens WinCC. Dlatego karta obejmuje zarówno część procesową, jak i dostarczoną automatykę. Sam zbiornik F2 bez BCU i warstwy sterowania jest niekompletnym aparatem, a sam komputer z Martą stanowi komponent systemu, nie bioreaktor.

Producent dopuszcza konfigurację i kwalifikację F2 według GMP.

Zastosowania i skala

F2 ma obsługiwać hodowle mikroorganizmów o dużej gęstości, grzyby, komórki roślinne oraz komórki ssacze, w tym ludzkie komórki macierzyste. Producent wskazuje R&D, przygotowanie inokulum, skalowanie i małą produkcję.

Producent podkreśla zachowanie podobieństwa geometrycznego przy skalowaniu.

Naczynie i połączenia procesowe

Naczynie ma króćce w pokrywie, ścianie bocznej i dnie.

Mieszanie

F2 ma napęd górny i jeden silnik dobrany do obu oferowanych objętości.

Dozowanie i wagi

Wersja bazowa zawiera trzy pompy perystaltyczne o stałej prędkości. Producent opisuje je jako liniowe i powtarzalne źródła przepływu wspierające skalowanie.

Układ gazowy

Konfiguracja podstawowa doprowadza powietrze przez rotametr do spargera i przestrzeni nad cieczą. Producent jednocześnie mówi o zaawansowanym sterowaniu przez pętle sprzężenia zwrotnego.

Temperatura i media pomocnicze

Płaszcz naczynia współpracuje z obiegiem pierwotnym i wtórnym rozdzielonym wymiennikiem.

Wydech, skraplanie i ciśnienie

Automatyczna regulacja ciśnienia, filtracja gazu wylotowego i podgrzewacz są opcjami.

Opcjonalny podgrzewacz filtra ma inną funkcję niż skraplacz.

SIP i pobór próbek

F2 występuje w dwóch wersjach sterylizacji: standardowej oraz autonomicznej, oferowanej jako dodatek.

Szczególnie ważne są czujniki używane do zaliczenia cyklu: lokalizacja najzimniejszego punktu i sposób traktowania utraty sygnału.

Instrumentacja

Bazowo producent wymienia pH, DO, temperaturę i poziom, a także możliwość instalowania kolejnych czujników.

Architektura sterowania

Minimalny model logiczny obejmuje:

1. czujniki i lokalne przetworniki; 2. wejścia/wyjścia oraz sterowanie sekwencyjne w BCU; 3. aktuatory — pompy, napęd, grzanie, zawory gazowe i parowe; 4. dotykowy PC/HMI z Martą na bazie WinCC; 5. opcjonalny dostęp zdalny, integracje CIP, PAT i bSmart; 6. eksport danych CSV i nośnik docelowy.

Marta i Siemens WinCC w F2

Producent deklaruje sterowanie bezpośrednie, profile wartości zadanej, automatyczne pętle oraz strategie czasowe. Dostępne są tabele podsumowujące, trendy, wykresy porównawcze, porównanie partii i obliczanie parametrów procesu.

Producent deklaruje tworzenie użytkowników chronionych hasłem i przypisywanie poziomów z odpowiadającymi im uprawnieniami operacyjnymi. polityki haseł, sposobu transmisji, portów, protokołu, MFA, mechanizmu odzyskiwania konta ani zakresu audytu.

Dane, czas i kopie zapasowe

CSV zawiera parametry wskazane jako istotne dla pilotażu, optymalizacji, skalowania i produkcji. CSV jest więc materiałem analitycznym, nie pełną kopią systemu.

Dla znaczenia dowodowego ważne są strefa czasowa, źródło czasu, synchronizacja pomiędzy HMI i sterownikiem oraz zachowanie po korekcie zegara.

Cena

Rozpiętość wynika z objętości, zakresu automatyzacji SIP, liczby linii gazowych, pomp, PAT, modułów bSmart, wykonania GMP, dokumentacji i usług kwalifikacyjnych.

Punktem porównawczym użytym w inwentarzu jest ogólna informacja rynkowa o laboratoryjnych bioreaktorach używanych rzędu 20–30 tys. USD i nowych około 60 tys. F2 jest systemem SIP o większej integracji, dlatego źródło nie wyznacza jego ceny wprost; jedynie pomaga odrzucić nierealistycznie niski segment.

Pełny research automatyki, oprogramowania i bezpieczeństwa

Granica rekordu i jakość dowodu

Ta karta opisuje reaktor F2 SIP z naczyniami 15 lub 30 L, przeznaczony do laboratorium i skali pilotowej. Ustalenie platformy sterowania brzmi: dotykowy PC przy BCU i licencja MARTA; producent wskazuje bazę Siemens WinCC. Parametry urządzenia pochodzą z jego oficjalnej karty Bionet; funkcje ROSITA albo MARTA są danymi platformowymi i dotyczą konkretnej instalacji, jeśli dokumentacja dostawy potwierdza nazwę oraz wersję programu.

Architektura sterowania i BCU

Bionet nazywa centralną jednostkę sterującą BCU. Karty F2 i F3 pokazują dotykowy PC dołączony do BCU, a funkcje procesu obejmują pętle regulacji, profile wartości zadanych oraz strategie czasowe. Dla instalacji korzystających z MARTA producent wskazuje platformę Siemens WinCC.

ROSITA 2.0 — aktualna warstwa laboratoryjna

Oficjalna karta opisuje ROSITA 2.0 jako własne oprogramowanie Bionet do monitorowania, sterowania i wizualizacji, zgodne z F1, CT1, CT2 i F0 oraz z modułem PIM. Operator może konfigurować pompy, gazy, sensory, pętle sterowania i równania użytkownika. ROSITA Desktop łączy laptop bezpośrednio z BCU, a jeden interfejs może pokazywać wszystkie bioreaktory. Producent deklaruje sterowanie i monitoring do 12 reaktorów w tym widoku, podczas gdy karta nowego F1 mówi o równoległej pracy do 24 urządzeń; liczby należy wiązać z konkretną konfiguracją i licencją.

System receptur ma nieograniczoną liczbę kroków, przejścia warunkowe oraz widoki listy i przepływu. Receptury, szablony i konfiguracje można współdzielić. Dostępne są profile wartości zadanych, sterowanie równaniami bez pisania kodu, soft-sensory oraz rejestracja parametrów procesu i wartości aktuatorów. Eksport ma postać uporządkowanego CSV z wybieranymi zmiennymi, a trendy na stronie produktu obejmują do 30 dni.

ROSITA klasyczna a ROSITA 2.0

Starsza karta ROSITA opisuje dostęp lokalny i zdalny przez adres IP w obrębie LAN, eksport wszystkich parametrów i aktuatorów do CSV, przenoszenie programów receptur oraz osobiste profile chronione hasłem i poziomem uprawnień. Wskazuje też F0 Multibioreactor, gdzie trzy F0-BABY są obsługiwane na jednym ekranie, oraz F1 TWIN z dwiema jednostkami na wspólnym BCU i licencji.

MARTA i Siemens WinCC

MARTA jest przez producenta przeznaczona dla F2, F3, M2 i przemysłowych rozwiązań bioprocesowych. Bionet jawnie podaje Siemens WinCC jako bazę zapewniającą funkcje wizualizacji, rejestracji i długoterminowego utrzymania. MARTA pozwala wybrać dla parametru sterowanie bezpośrednie, profil setpointu, pętlę automatyczną albo strategię czasową. Prezentuje tabele podsumowań, regulowane trendy, porównania partii i obliczenia parametrów procesu.

Po dołączeniu lokalnego CIP, aparatury, bSmart lub PAT interfejs MARTA aktualizuje dostępne funkcje, integrując strategie sterowania, sygnały zwrotne, wizualizację i rejestrację.

Interfejsy webowe, desktop i zdalny dostęp

ROSITA 2.0 ma tryb Desktop łączący laptop z BCU, klasyczna ROSITA deklaruje dostęp przez adres IP w LAN, a MARTA dostęp lokalny i zdalny przez całą dobę.

Konta, role i uwierzytelnienie

ROSITA 2.0 deklaruje role, poziomy dostępu, hasła i osobiste profile. Rejestrowane mają być działania, zdarzenia i komentarze użytkowników, z możliwością zewnętrznych powiadomień. MARTA również pozwala tworzyć użytkowników chronionych hasłem i nadawać poziom z odpowiadającymi mu uprawnieniami.

Audit trail, partie i integralność danych

ROSITA 2.0 przedstawia śledzenie czynności, zdarzeń i uwag oraz oferuje warianty GMP-ready i non-GMP. MARTA eksportuje dane partii do CSV i wspiera identyfikowalność przebiegu.

Receptury, równania i soft-sensory

Przejścia warunkowe, równania bez kodu i soft-sensory tworzą warstwę logiki ponad podstawowymi pętlami. Dwie instalacje z tym samym firmware mogą prowadzić proces inaczej wskutek konfiguracji użytkownika.

Aktuatory i skutek cyberfizyczny

Dla Bionet F2 SIP ważne elementy procesu obejmują: mieszadło, płaszcz, pompy, linie gazowe, sensory, regulacja ciśnienia i sekwencje SIP. Najbardziej charakterystyczny scenariusz błędu lub ingerencji to: błędna sekwencja SIP lub ręczne obejście warunku na małym układzie ciśnieniowym może otworzyć drogę procesową bez potwierdzonej sterylności.

Single-use, ruch 2D i identyfikacja worka

Rodzina CT miesza ruchem kołyskowym 2D, a nie klasycznym wałem. Z punktu widzenia sterowania kluczowe są amplituda/kąt, częstotliwość, masa lub objętość, geometria worka, sekwencja napełniania i sygnały sensorów. Profil bez identyfikacji worka może wyglądać poprawnie na ekranie, ale wytworzyć inne shear, mieszanie i transfer tlenu. W CT3 błąd obejmuje skalę produkcyjną 30–150 L.

SIP/CIP i różnice F2, F3, FS

F2 występuje w wersji standardowej i autonomicznej sterylizacji; ma mały generator pary dla linii transferu, dodatków, zbioru i próbkowania. F3 ma automatyczną sekwencję sterylizacji zbiornika, podczas gdy inne linie mogą pozostać obsługiwane ręcznie. FS jest projektem indywidualnym, a MARTA może programować i zapisywać receptury CIP.

Źródłem danych modelowych jest oficjalna karta Bionet. Funkcje laboratoryjne opisują ROSITA 2.0 i starsza ROSITA; architekturę przemysłową opisuje MARTA.

Galeria urządzenia i interfejsu sterowania

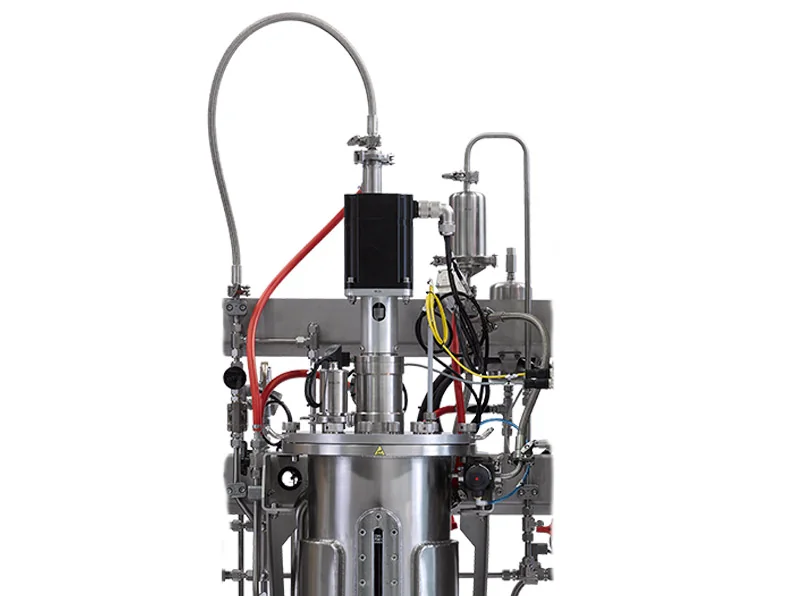

Bionet F2 SIP — oficjalny materiał produktowy przypisany do tej karty. Źródło: Bionet.

Bionet F2 SIP — oficjalny materiał produktowy przypisany do tej karty. Źródło: Bionet.

Bionet MARTA — oficjalny widok interfejsu platformy. Źródło: Bionet.

Bionet MARTA — oficjalny widok interfejsu platformy. Źródło: Bionet.

Bionet MARTA — oficjalny widok interfejsu platformy. Źródło: Bionet.
