Bionet F0-BABY

Identyfikacja i granice rodziny

Bionet F0-BABY jest kompaktową rodziną autoklawowalnych fermentorów i bioreaktorów stołowych dla badań, rozwoju, szkolenia i edukacji. Producent oferuje konfiguracje do procesów mikrobiologicznych i hodowli komórkowej oraz naczynie jednorazowe. Wspólną platformę tworzą podstawa sterująca, napęd od góry, pompy, układ temperatury i oprogramowanie Rosita.

Rodzina obejmuje trzy zakresy: mieszadłowe naczynia mikrobiologiczne 1–10 L, mieszadłowe naczynia do hodowli komórkowej 2–8 L i jednorazowy bioreaktor 2 L. Warianty pozostają w jednej karcie, ponieważ producent prezentuje je jako wymienne naczynia korzystające ze wspólnych wsporników, silników i środowiska sterowania.

F0-BABY współpracuje z Rosita SCADA, która realizuje sterowanie, wizualizację, rejestrację, receptury, profile użytkowników i dostęp zdalny.

Mikrobiologia 1–10 L

Wariant microbial jest przeznaczony dla mikroorganizmów w farmacji, przemyśle, żywności i rolnictwie. Producent wskazuje dostosowanie przez akcesoria i geometrię naczynia.

Hodowla komórkowa 2–8 L

Wariant cell culture jest przeznaczony między innymi dla linii CHO i HEK293 oraz produkcji białek.

Single-use 2 L

Jednorazowy wariant 2 L ma zapewniać funkcjonalność porównywalną z naczyniem szklanym przy korzyściach rozwiązania disposable.

Single-use zmienia model ryzyka.

Wymienność naczyń

Wspólne wsporniki i silniki umożliwiają zmianę naczynia między konfiguracjami F0‑BABY.

Pokrywa i porty

Producent opisuje pokrywę jako ergonomiczną, z dużą liczbą portów do wymiany materiału i informacji, w tym pobierania próbek.

Niezaślepiony port jest ryzykiem procesowym, a okablowane złącze sygnałowe — ryzykiem zmiany konfiguracji.

Mieszanie od góry

F0-BABY korzysta z górnego napędu, który pozwala zmieniać geometrię mieszadła.

Do inwentaryzacji należą etykieta silnika, sterownik napędu, sprzęgło, czujnik rpm, kierunek i stan po restarcie. Model firmware napędu nie został ujawniony.

Pompy i dozowanie

Konfiguracja bazowa ma trzy precyzyjne pompy perystaltyczne o stałej prędkości. Można dołączyć do czterech dodatkowych pomp o zmiennej prędkości. Producent wiąże tę rozbudowę z fed-batch i procesem ciągłym.

Wydatek pompy przy stałej prędkości zależy od kalibracji. Funkcja acid/base/feed/antifoam jest przypisywana konfiguracyjnie, niezależnie od fizycznego numeru pompy.

Temperatura 10–55°C

Zakres deklarowany wynosi 10–55°C.

Autoklawowanie naczynia jest procesem odrębnym od regulacji F0-BABY.

Gazowanie i czujniki — granice publicznej karty

Rosita steruje parametrami bioprocesu.

Oględziny konkretnego urządzenia są konieczne.

Rosita jako warstwa SCADA

Producent określa Rosita jako oprogramowanie automatyki bioprocesowej z pełnymi funkcjami SCADA: sterowanie, wizualizacja i rejestracja danych. Dla F0-BABY potwierdzone są zarządzanie recepturami, profile użytkowników oraz sterowanie zdalne.

Starsze materiały Rosita wskazują dostęp przez adres IP w LAN, a nowsza Rosita 2.0 ma klienta Desktop w tej samej sieci.

Szczegóły Rosita opisano w osobnym artykule.

Maksymalnie trzy jednostki pod jednym PC

Jednym komputerem można zarządzać maksymalnie trzema F0-BABY, współdzielić receptury i porównywać dane online.

Cena

Kompletny F0-BABY składa się z podstawy, naczynia, silnika, kabli, sond i oprogramowania.

Pełny research automatyki, oprogramowania i bezpieczeństwa

Granica rekordu i jakość dowodu

Ta karta opisuje kompaktowy F0-BABY do naczyń autoklawowalnych i wariantów single-use, dostępny także jako układ do trzech jednostek. Ustalenie platformy sterowania brzmi: ROSITA 2.0 wspiera F0; starsza karta ROSITA opisuje F0-BABY i tryb Multibioreactor. Parametry urządzenia pochodzą z jego oficjalnej karty Bionet; funkcje ROSITA albo MARTA są danymi platformowymi i dotyczą konkretnej instalacji, jeśli dokumentacja dostawy potwierdza nazwę oraz wersję programu.

Architektura sterowania i BCU

Bionet nazywa centralną jednostkę sterującą BCU. Karty F2 i F3 pokazują dotykowy PC dołączony do BCU, a funkcje procesu obejmują pętle regulacji, profile wartości zadanych oraz strategie czasowe. Dla instalacji korzystających z MARTA producent wskazuje platformę Siemens WinCC.

ROSITA 2.0 — aktualna warstwa laboratoryjna

Oficjalna karta opisuje ROSITA 2.0 jako własne oprogramowanie Bionet do monitorowania, sterowania i wizualizacji, zgodne z F1, CT1, CT2 i F0 oraz z modułem PIM. Operator może konfigurować pompy, gazy, sensory, pętle sterowania i równania użytkownika. ROSITA Desktop łączy laptop bezpośrednio z BCU, a jeden interfejs może pokazywać wszystkie bioreaktory. Producent deklaruje sterowanie i monitoring do 12 reaktorów w tym widoku, podczas gdy karta nowego F1 mówi o równoległej pracy do 24 urządzeń; liczby należy wiązać z konkretną konfiguracją i licencją.

System receptur ma nieograniczoną liczbę kroków, przejścia warunkowe oraz widoki listy i przepływu. Receptury, szablony i konfiguracje można współdzielić. Dostępne są profile wartości zadanych, sterowanie równaniami bez pisania kodu, soft-sensory oraz rejestracja parametrów procesu i wartości aktuatorów. Eksport ma postać uporządkowanego CSV z wybieranymi zmiennymi, a trendy na stronie produktu obejmują do 30 dni.

ROSITA klasyczna a ROSITA 2.0

Starsza karta ROSITA opisuje dostęp lokalny i zdalny przez adres IP w obrębie LAN, eksport wszystkich parametrów i aktuatorów do CSV, przenoszenie programów receptur oraz osobiste profile chronione hasłem i poziomem uprawnień. Wskazuje też F0 Multibioreactor, gdzie trzy F0-BABY są obsługiwane na jednym ekranie, oraz F1 TWIN z dwiema jednostkami na wspólnym BCU i licencji.

MARTA i Siemens WinCC

MARTA jest przez producenta przeznaczona dla F2, F3, M2 i przemysłowych rozwiązań bioprocesowych. Bionet jawnie podaje Siemens WinCC jako bazę zapewniającą funkcje wizualizacji, rejestracji i długoterminowego utrzymania. MARTA pozwala wybrać dla parametru sterowanie bezpośrednie, profil setpointu, pętlę automatyczną albo strategię czasową. Prezentuje tabele podsumowań, regulowane trendy, porównania partii i obliczenia parametrów procesu.

Po dołączeniu lokalnego CIP, aparatury, bSmart lub PAT interfejs MARTA aktualizuje dostępne funkcje, integrując strategie sterowania, sygnały zwrotne, wizualizację i rejestrację.

Interfejsy webowe, desktop i zdalny dostęp

ROSITA 2.0 ma tryb Desktop łączący laptop z BCU, klasyczna ROSITA deklaruje dostęp przez adres IP w LAN, a MARTA dostęp lokalny i zdalny przez całą dobę.

Konta, role i uwierzytelnienie

ROSITA 2.0 deklaruje role, poziomy dostępu, hasła i osobiste profile. Rejestrowane mają być działania, zdarzenia i komentarze użytkowników, z możliwością zewnętrznych powiadomień. MARTA również pozwala tworzyć użytkowników chronionych hasłem i nadawać poziom z odpowiadającymi mu uprawnieniami.

Audit trail, partie i integralność danych

ROSITA 2.0 przedstawia śledzenie czynności, zdarzeń i uwag oraz oferuje warianty GMP-ready i non-GMP. MARTA eksportuje dane partii do CSV i wspiera identyfikowalność przebiegu.

Receptury, równania i soft-sensory

Przejścia warunkowe, równania bez kodu i soft-sensory tworzą warstwę logiki ponad podstawowymi pętlami. Dwie instalacje z tym samym firmware mogą prowadzić proces inaczej wskutek konfiguracji użytkownika.

Aktuatory i skutek cyberfizyczny

Dla Bionet F0-BABY ważne elementy procesu obejmują: mieszanie mechaniczne, pompy, termoregulacja oraz konfigurowalne sensory i moduły Plug&Play. Najbardziej charakterystyczny scenariusz błędu lub ingerencji to: zmiana receptury lub parametru na wspólnym komputerze może zostać skierowana do niewłaściwej z trzech małych jednostek.

Single-use, ruch 2D i identyfikacja worka

Rodzina CT miesza ruchem kołyskowym 2D, a nie klasycznym wałem. Z punktu widzenia sterowania kluczowe są amplituda/kąt, częstotliwość, masa lub objętość, geometria worka, sekwencja napełniania i sygnały sensorów. Profil bez identyfikacji worka może wyglądać poprawnie na ekranie, ale wytworzyć inne shear, mieszanie i transfer tlenu. W CT3 błąd obejmuje skalę produkcyjną 30–150 L.

SIP/CIP i różnice F2, F3, FS

F2 występuje w wersji standardowej i autonomicznej sterylizacji; ma mały generator pary dla linii transferu, dodatków, zbioru i próbkowania. F3 ma automatyczną sekwencję sterylizacji zbiornika, podczas gdy inne linie mogą pozostać obsługiwane ręcznie. FS jest projektem indywidualnym, a MARTA może programować i zapisywać receptury CIP.

Źródłem danych modelowych jest oficjalna karta Bionet. Funkcje laboratoryjne opisują ROSITA 2.0 i starsza ROSITA; architekturę przemysłową opisuje MARTA.

Galeria urządzenia i interfejsu sterowania

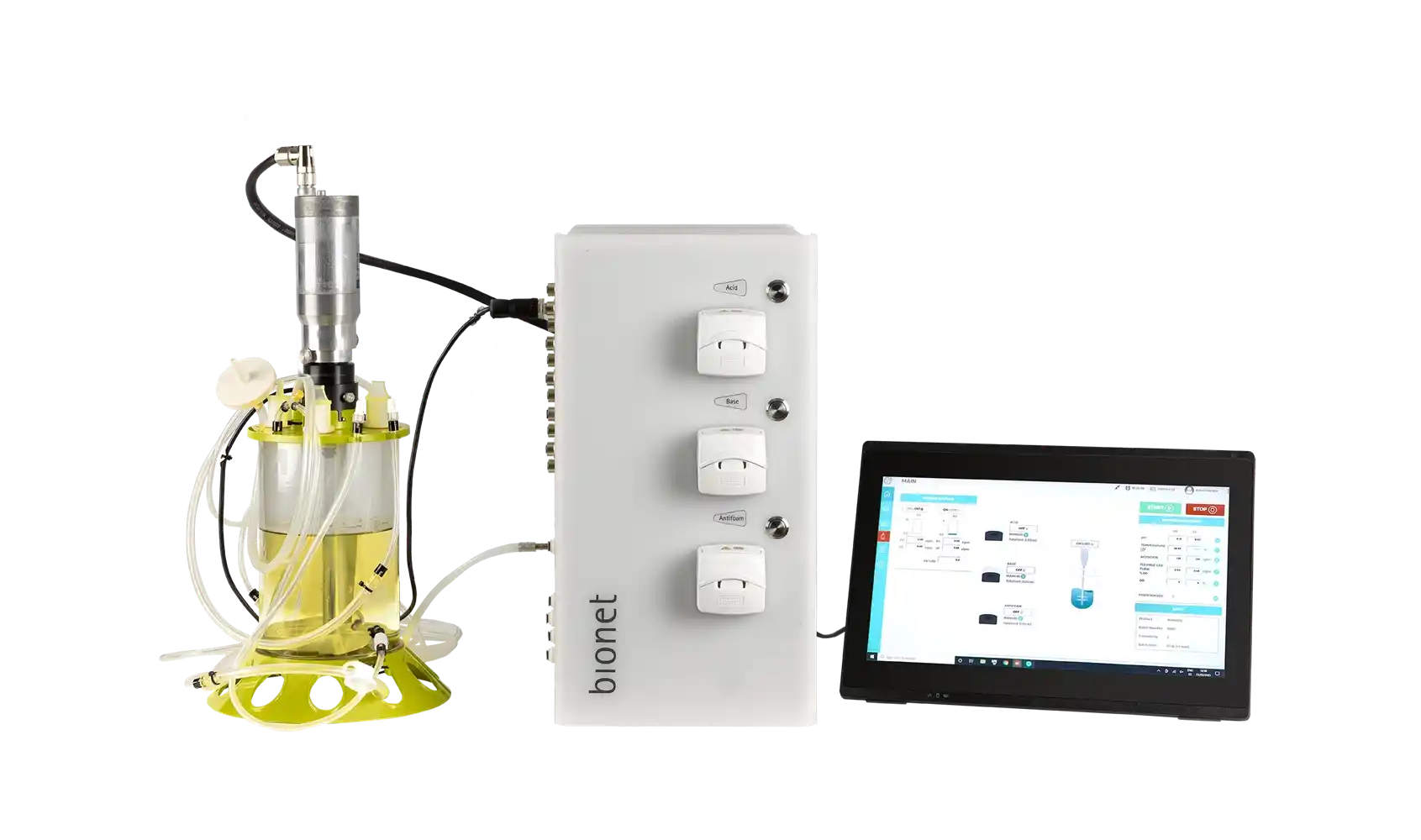

Bionet F0-BABY — oficjalny materiał produktowy przypisany do tej karty. Źródło: Bionet.

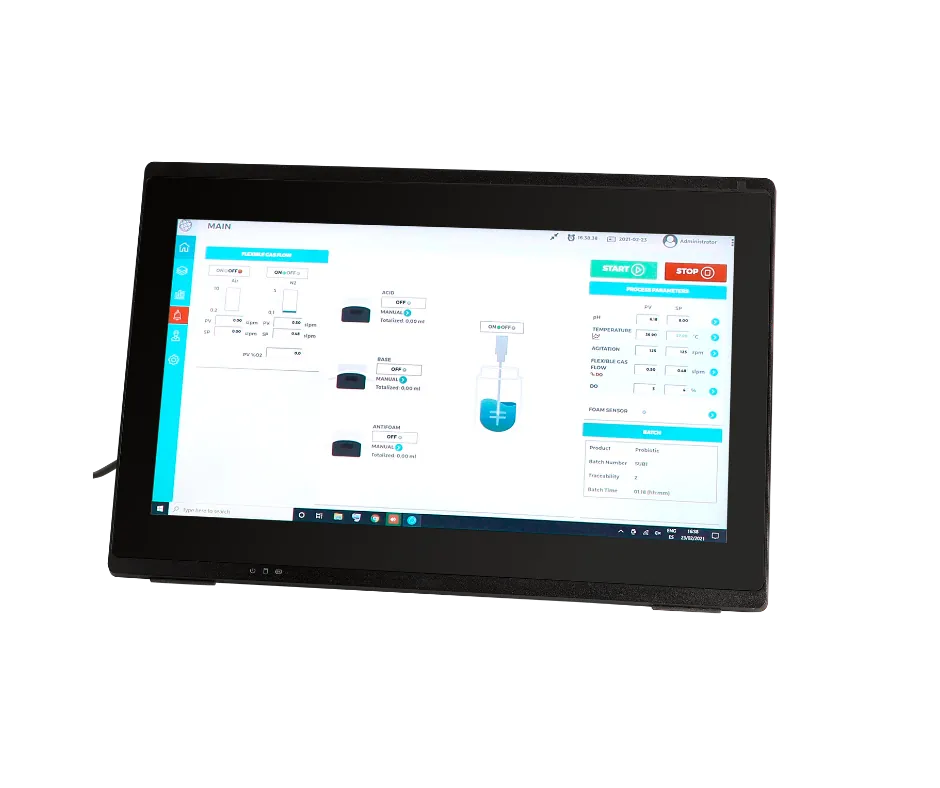

Bionet F0-BABY — oficjalny materiał produktowy przypisany do tej karty. Źródło: Bionet.

Bionet ROSITA 2.0 — oficjalny widok interfejsu platformy. Źródło: Bionet.

Bionet ROSITA 2.0 — oficjalny widok interfejsu platformy. Źródło: Bionet.

Bionet ROSITA 2.0 — oficjalny widok interfejsu platformy. Źródło: Bionet.
