- Producent urządzenia / marka
- TECNIC
- Grupa katalogowa
- TECNIC
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- ePROD Bioreactor SU
- Typ rekordu
- produkcyjny jednorazowy bioreaktor stirred-tank z DCU/PLC i lokalnym HMI
- SKU / numer katalogowy
- ePROD Bioreactor SU 300 L / 1000 L; publicznego kodu katalogowego nie znaleziono
- Skala
- 300/1000 L roboczo w tabeli modelowej; portfolio komunikuje do 2000 L
- Architektura sterowania
- C6 — PLC z lokalnym HMI
- Ryzyko rebrandingu
- niskie — ePROD Bioreactor SU jest jawną platformą produkcyjną TECNIC; Siemens PLC w MU, DCU w SU oraz komponenty procesu są transparentnie opisanymi elementami integracji, a nie dowodem ukrytego white-label kompletnego systemu.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — ePROD Bioreactor SU ma projektową konfigurację zależną od skali i MU/SU: vessel lub eBAG, napędy, MFC, sensory, CIP/SIP, dokładne PLC/CPU/HMI/I/O, firmware, eSCADA/OS, storage, OPC, sieć i dokumentacja restore nie są publicznie zamrożone.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- TECNIC ePROD Bioreactor MU
TECNIC ePILOT Bioreactor SU
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| Objętość robocza | do 300 l |
| Objętość | 100–1000 l w karcie PDF; strona ogólna może zapowiadać szerszą ofertę, którą trzeba potwierdzić w zamówieniu |
Proces i naczynie
| Parametr | Wartość |
|---|---|
| Maksymalne ciśnienie worka | 500 mbar |
Mieszanie i napęd
| Parametr | Wartość |
|---|---|
| Prędkość mieszania | 0–450 rpm |
Temperatura i termostatowanie
| Parametr | Wartość |
|---|---|
| Temperatura worka | +5–40°C |
Automatyka i sterowanie
| Parametr | Wartość |
|---|---|
| HMI | ekran dotykowy/control tower; eLAB Advanced podaje 15 cali |
| SCADA | eADVANCED / eSCADA, zakres zależny od konfiguracji |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs fizyczny | USB |
| Protokół urządzeń | Modbus RTU dla wybranych cyfrowych sensorów SU; nie jest cechą każdego kanału |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| Oprogramowanie | eADVANCED / eSCADA, serwer TECNIC OPC, zdalne sterowanie i monitoring zależne od projektu |
| Eksport | CSV oraz raport PDF według opisu eSCADA |
| Backup | program PLC i backup package zależne od zakresu kontraktu; wymaga testu odtworzenia |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| Role | poziomy użytkowników w eSCADA; exact macierz wymaga konfiguracji |
| Audit trail | wsparcie Part 11/Annex 11 zależne od projektu i walidacji |
| CVE | dobierać dopiero po identyfikacji OS, PLC, OPC stack, SCADA i tabletu |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Minimum | 60 l |
| Powietrze | 20–300 l/min |
| Tlen | 2–30 l/min |
| Overlay | 10–150 l/min |
| Sprzęt i komponent | bieżąca tabela: 300 L working, minimum 60 L; 1000 L working, minimum zależne od konfiguracji |
| Sprzęt i komponent | strony portfolio komunikują ePROD SU do 2000 L, a starsze materiały bywają opisane do 4000 L — nie traktować jako potwierdzonych wariantów tabelowych |
| Sprzęt i komponent | gamma-sterylizowany eBAG 3D STR w płaszczowym holderze ze stali nierdzewnej i load cells |
| Sprzęt i komponent | wał z trzema poziomami impellerów; Rushton dla fermentacji mikrobiologicznej albo pitched-blade dla hodowli komórkowej |
| Sprzęt i komponent | 300 L: 0–450 rpm; 1000 L: 0–300 rpm |
| Sprzęt i komponent | warunki worka: +5–40°C i maksymalnie 500 mbar według publicznej specyfikacji |
| Sprzęt i komponent | powietrze 20–300 / 20–1000 L/min; O2 2–30 / 2–100 L/min dla 300 / 1000 L |
| Sprzęt i komponent | overlay 10–150 / 10–500 L/min; CO2 2–30 / 2–100 L/min dla 300 / 1000 L |
| Sprzęt i komponent | cztery pompy perystaltyczne o zmiennej prędkości, sensory procesowe, DCU/skid, HMI 15 cali i chiller |
| Sprzęt i komponent | jednorazowy tor produktu nie wymaga CIP/SIP worka; holder, przewody mediów i elementy wielorazowe pozostają w procedurach utrzymania |
| Oprogramowanie lub tryb | DCU z PLC/I/O oraz lokalnym HMI 15 cali |
| Oprogramowanie lub tryb | alarmy, trendy, receptury, użytkownicy, raporty wsadowe i lokalne logowanie danych |
| Oprogramowanie lub tryb | broszura wskazuje serwer OPC TECNIC; wariant DA/UA, endpointy, porty, certyfikaty i topologia zależne od projektu |
| Oprogramowanie lub tryb | eksport USB lub przez sieć w otwartym formacie, np. CSV, zależny od licencji i konfiguracji |
| Zbiornik | worek eBAG 3D STR 100–1000 l, pięć warstw, porty dobierane na zamówienie |
| Funkcje | trendy, alarmy, receptury/profile, logowanie danych, CSV i PDF |
| Scenariusz krytyczny | błąd mapy portów albo czujnika jednorazowego może połączyć poprawny tag z niewłaściwą fizyczną linią dużej partii |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Nowe kompletne stanowisko 300/1000 L: holder i zbiornik płaszczowy, DCU/HMI, podstawowa automatyka, chiller i pierwszy eBAG; bez zapasu worków, integracji obiektowej, SAT/IQ/OQ, transportu i podatków.
- Metoda
- Nie znaleziono publicznej ceny TECNIC. Przedział porównano z cenami nowych i używanych konkurencyjnych systemów SU, z uwzględnieniem produkcyjnej skali i automatyki; porównania nie są ofertami TECNIC.
- Pewność
- bardzo niska dla kwoty, wysoka dla segmentu P5
- Weryfikacja
- 2026-09-05
Źródło / punkt porównawczy: TECNIC — zakres ePROD SU i zapytanie ofertowe; estymacja segmentu P5.
Zastosowania
Ustalenia pierwszej fazy
Produkcyjny single-use stirred-tank z eBAG 3D STR, płaszczowym holderem, mechanicznym napędem, DCU/HMI i chillerem. Bieżąca tabela modelowa dokumentuje 300 oraz 1000 L, podczas gdy strony portfolio komunikują zakres do 2000 L; większe wykonanie wymaga potwierdzenia projektu.
Źródła identyfikacji
- TECNIC — oficjalna karta ePROD Bioreactor SU
- TECNIC — oficjalna broszura ePROD Bioreactor SU 24_4_0
- TECNIC — oficjalny przegląd systemów single-use i worków eBAG
- Federal Equipment — używany HyPerforma SUF 300 L za 45 000 USD, punkt odniesienia
- TECNIC — dokumenty i certyfikaty
- OPC Foundation — OPC UA
Ostatnia kontrola rekordu: 2026-09-09.
Identyfikacja i granice rekordu
TECNIC ePROD Bioreactor SU jest produkcyjnym jednorazowym bioreaktorem stirred-tank do hodowli komórkowej i fermentacji mikrobiologicznej. System składa się z płaszczowego holdera ze stali nierdzewnej, gamma-sterylizowanego eBAG 3D STR, mechanicznego układu mieszania, gazów, pomp, sensorów, load cells, chiller oraz jednostki DCU z PLC/I/O i HMI 15 cali.
MU ma vessel 316L, CIP/SIP i jawną automatykę Siemens PLC/eSCADA.
Tabela modelowa obejmuje warianty 300 i 1000 l. Portfolio komunikuje zakres rodziny do 2000 l, a starsze materiały — do 4000 l.
Klasa C6 wynika z potwierdzonego DCU/PLC i lokalnego HMI. Broszura opisuje OPC i funkcje eADVANCED. Segment P5 oznacza instalację produkcyjną.
Modele 300/1000 l i zmienny zakres portfolio
Minimalna objętość robocza TECNIC ePROD 300 wynosi 60 l i zapewnia zanurzenie wirników, sensorów oraz spargera.
Nazwa 1000 l nie mówi o przestrzeni gazowej, minimum ani objętości przewodów.
Kopiowanie rpm i l/min pomiędzy 300 i 1000 l nie zachowuje warunków hydrodynamicznych.
eBAG 3D STR i tożsamość partii
eBAG 3D STR jest jednorazową granicą produktu. Producent deklaruje napromienianie gamma.
Nazwa eBAG 3D STR nie gwarantuje jednego BOM. Wariant microbial i cellular różnią się mieszadłami oraz strategią gazową.
Zmiana filmu, portu, sensora lub geometrii jest zmianą procesu.
Holder, load cells i chiller
Chiller i płaszcz tworzą układ termiczny.
Wał, trzy poziomy impellerów i prędkość
Publiczna karta opisuje wał z trzema poziomami impellerów.
Model 300 osiąga do 450 rpm, a 1000 do 300 rpm.
Gazy i kaskady DO/pH
Tabela producenta podaje cztery zakresy gazów dla obu skal.
Interlocki ciśnienia i exhaust są krytyczne, ponieważ worek ma limit 500 mbar.
Pompy, sensory i limit worka
System ma cztery pompy perystaltyczne o zmiennej prędkości.
Zakres +5–40°C i 500 mbar jest granicą komponentu jednorazowego.
DCU, PLC, HMI i I/O
Bezpośrednia karta potwierdza DCU, PLC/I/O i lokalny HMI 15 cali.
Szczególnie istotne jest mapowanie worka, MFC, pomp i load cells.
System ma potwierdzone PLC i lokalny HMI oraz udostępnia funkcje raportowe i serwer OPC.
Storage, USB, sieć i OPC
Producent potwierdza lokalne logowanie i pamięć lokalną.
Formularz projektowy dopuszcza wariant.
Galeria urządzenia i udokumentowanego interfejsu

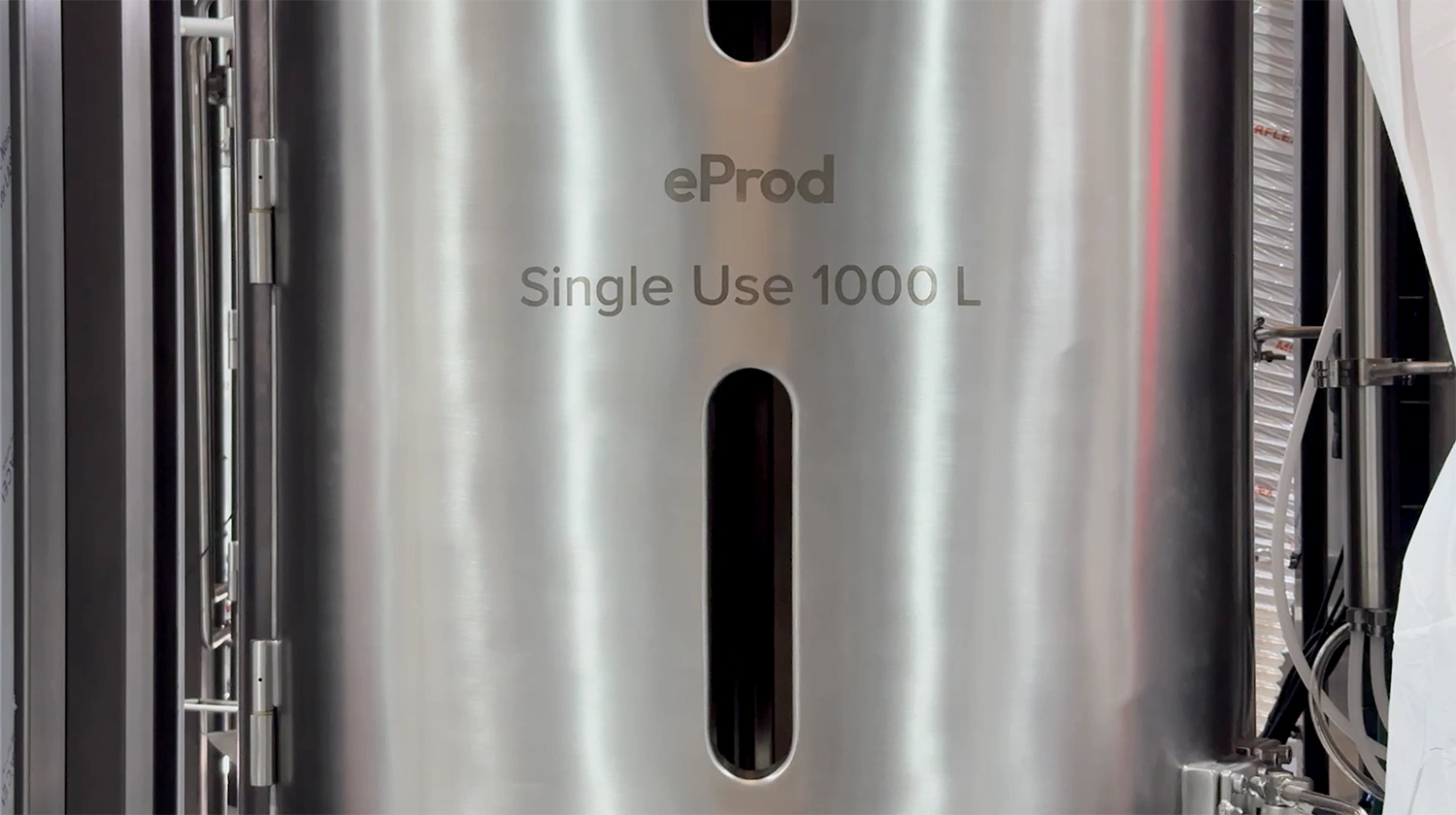

TECNIC ePROD Bioreactor SU — oficjalna fotografia produktu. Źródło: TECNIC.

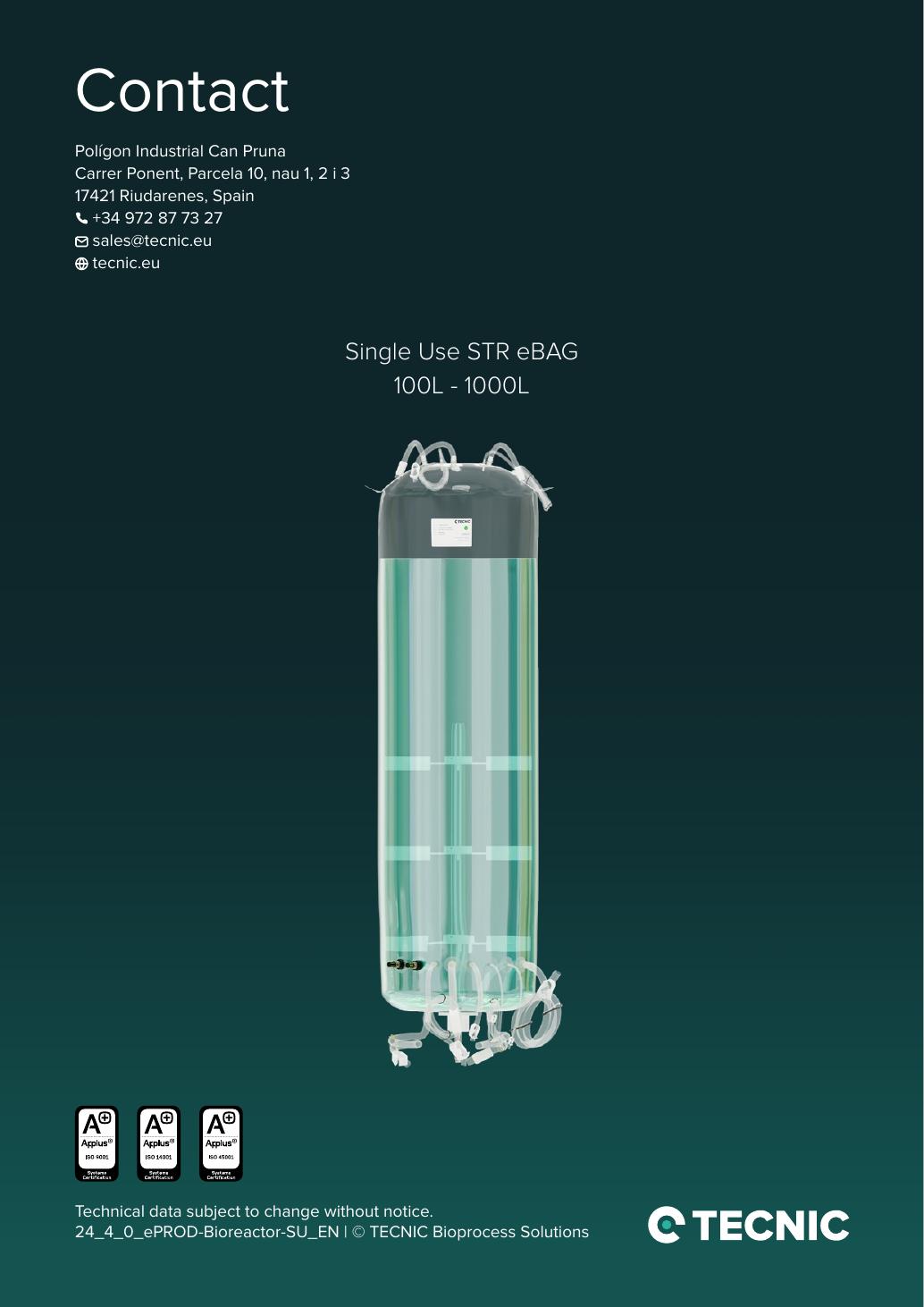

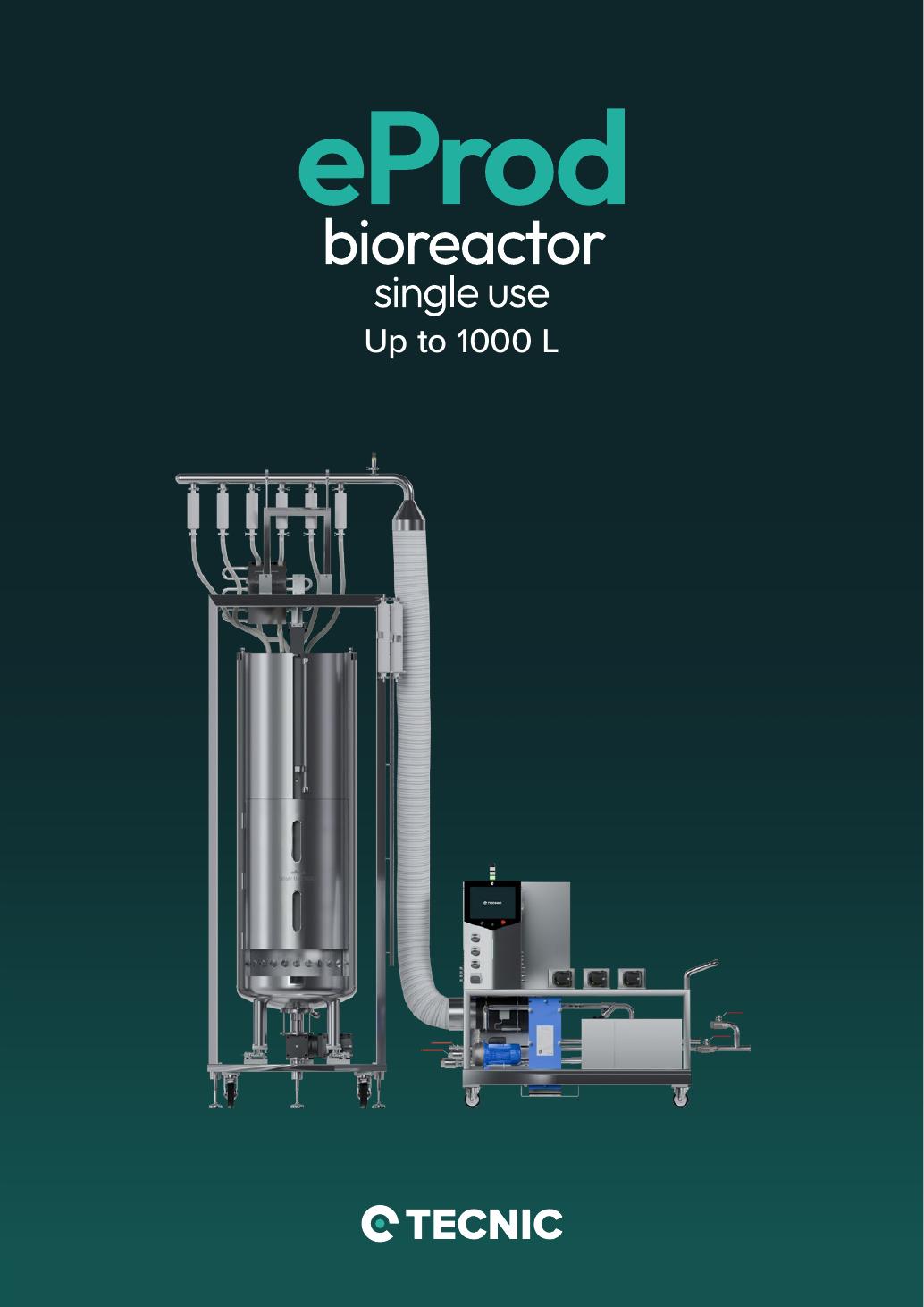

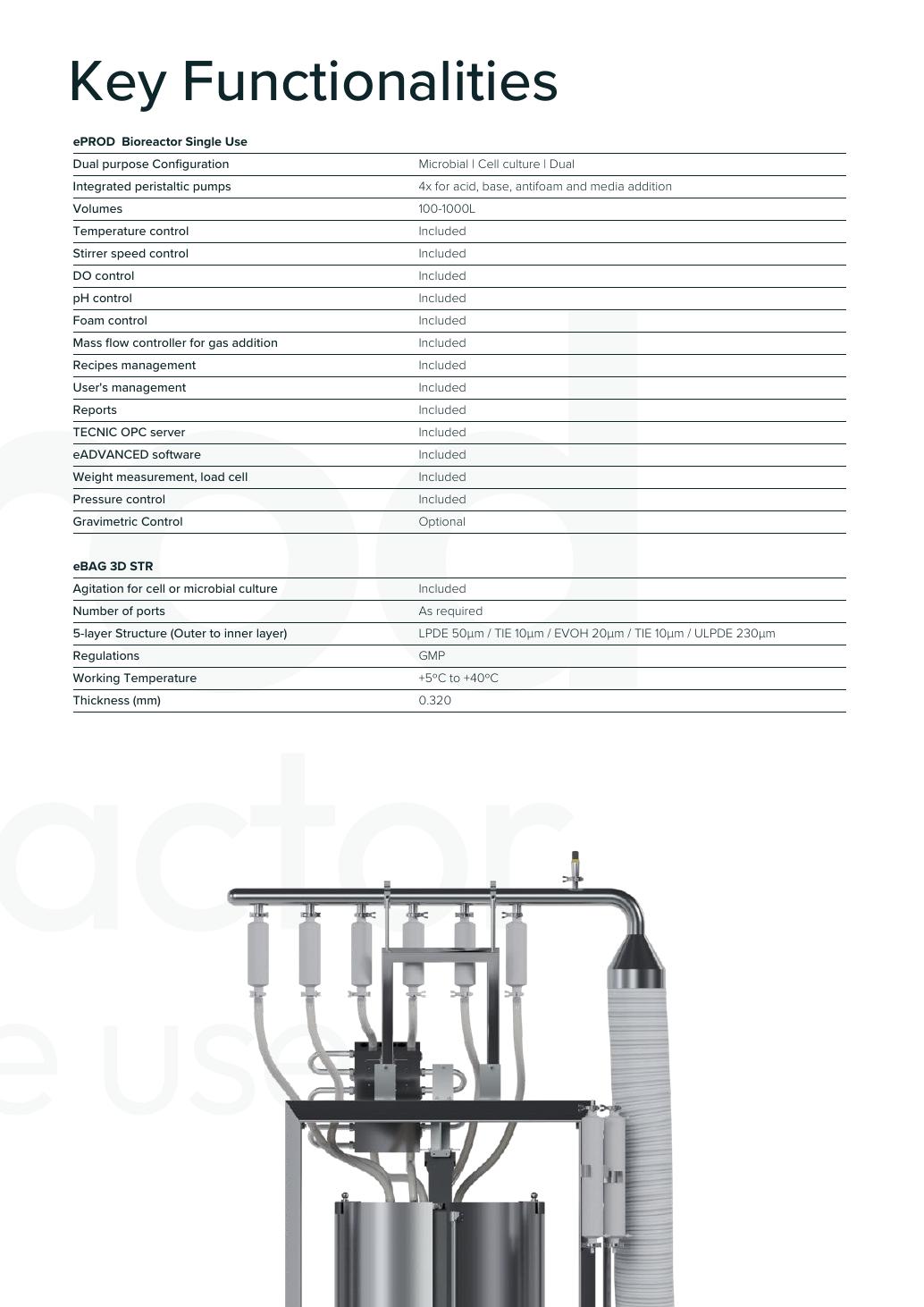

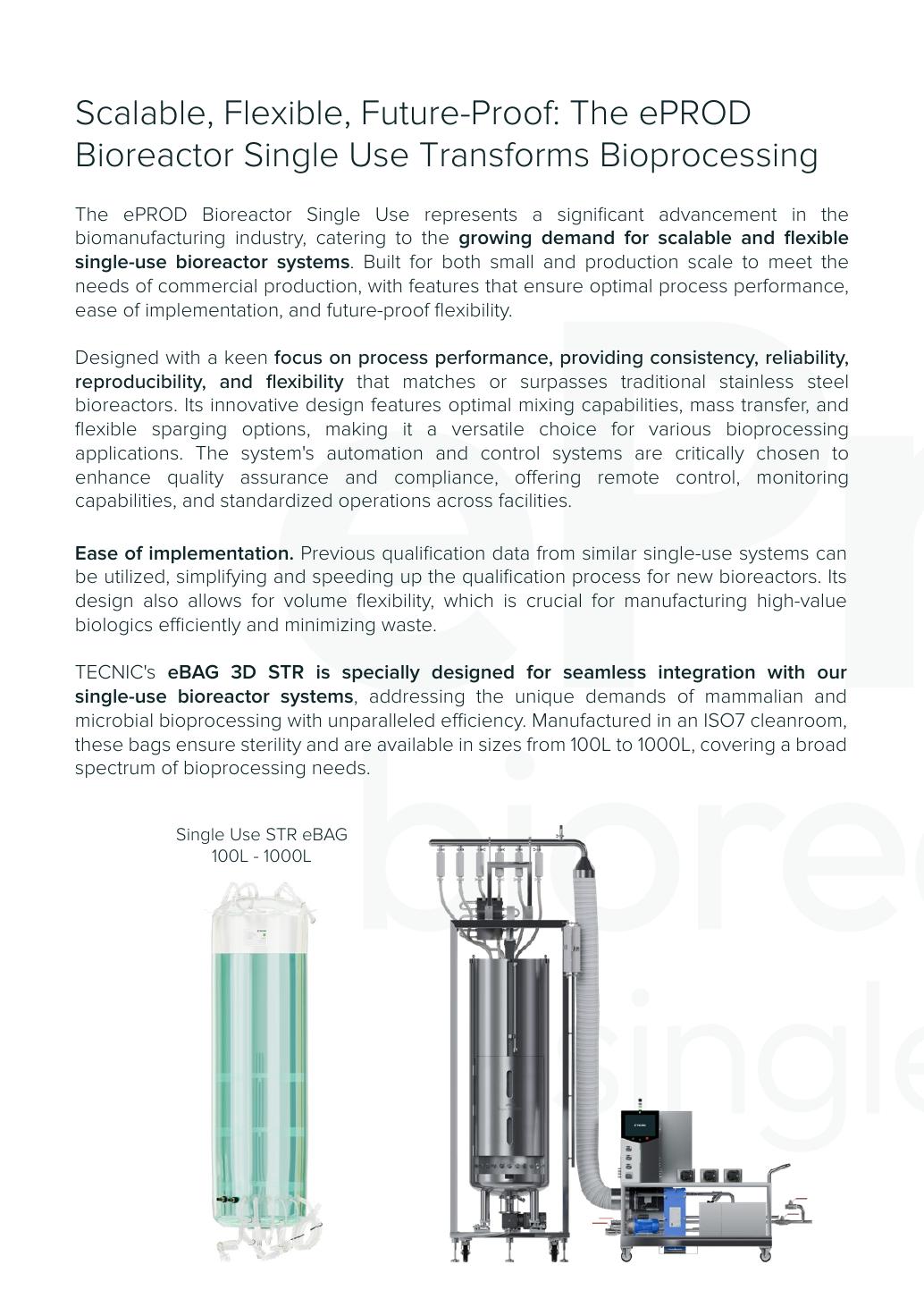

TECNIC ePROD Bioreactor SU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.
TECNIC ePROD Bioreactor SU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.
TECNIC ePROD Bioreactor SU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.
TECNIC ePROD Bioreactor SU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.
