- Producent urządzenia / marka
- TECNIC
- Grupa katalogowa
- TECNIC
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- ePILOT Bioreactor SU
- Typ rekordu
- pilotowy jednorazowy bioreaktor stirred-tank z PLC/eSCADA
- SKU / numer katalogowy
- ePILOT Bioreactor SU 30 L / 50 L; publicznego kodu katalogowego nie znaleziono
- Skala
- 15–50 L roboczo; nominalne warianty 30/50 L
- Architektura sterowania
- C7 — PLC z warstwą SCADA
- Segment
- P4 — pilotowy
- Ryzyko rebrandingu
- niskie — ePILOT Bioreactor SU jest jawnie projektowaną i dokumentowaną platformą TECNIC; producent wyraźnie rozdziela wykonania MU i SU oraz własne eSCADA/eBAG, bez sygnału ukrytego white-label kompletnej jednostki.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — ePILOT Bioreactor SU ma projektowy BOM zależny od skali i wykonania MU/SU: vessel lub eBAG, napęd, sensory, MFC, SIP/CIP, PLC/CPU/HMI/I/O, firmware, eSCADA/OS, storage, OPC, porty i zdalny serwis nie są publicznie zamrożone.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- TECNIC ePILOT Bioreactor MU
TECNIC eLAB Essential
TECNIC eLAB Advanced
TECNIC ePROD Bioreactor SU
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| Objętość robocza | 15–50 l według publicznej tabeli |
| Objętość | 30–50 l objętości całkowitej; karta podaje rodzinę worków eBAG 3D STR 30–50 l |
Mieszanie i napęd
| Parametr | Wartość |
|---|---|
| Napęd | dolny magnetyczny, serwomotor 400 W |
| Mieszadła | Rushton dla microbial albo pitched-blade dla cell culture |
Automatyka i sterowanie
| Parametr | Wartość |
|---|---|
| HMI | ekran dotykowy/control tower; eLAB Advanced podaje 15 cali |
| SCADA | eADVANCED / eSCADA, zakres zależny od konfiguracji |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Protokół | OPC DA |
| Protokół urządzeń | Modbus RTU dla wybranych cyfrowych sensorów SU; nie jest cechą każdego kanału |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| Oprogramowanie | eADVANCED / eSCADA Advanced, przemysłowy PLC i serwer TECNIC OPC |
| Eksport | CSV oraz raport PDF według opisu eSCADA |
| Backup | program PLC i backup package zależne od zakresu kontraktu; wymaga testu odtworzenia |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| Role | poziomy użytkowników w eSCADA; exact macierz wymaga konfiguracji |
| Audit trail | wsparcie Part 11/Annex 11 zależne od projektu i walidacji |
| CVE | dobierać dopiero po identyfikacji OS, PLC, OPC stack, SCADA i tabletu |
Parametry fizyczne i zasilanie
| Parametr | Wartość |
|---|---|
| Gabaryty | około 600 × 1687 × 595 mm i 70 kg według portfolio |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Producent | TECNIC Process Equipment Manufacturing S.L. |
| Model | ePILOT Bioreactor SU, warianty 30/50 l |
| Tor produktu | eBAG 3D STR, gamma-sterylizowany, produkcja deklarowana w ISO 7 |
| Holder | stal nierdzewna, dimple jacket, load cells |
| Dozowanie | cztery pompy perystaltyczne o zmiennej prędkości |
| Automatyka | oddzielna szafa, HMI 15 cali, PLC/eSCADA |
| Integracja | serwer OPC według broszury |
| Sprzęt i komponent | nominalne warianty 30 i 50 L; zakres roboczy 15–50 L według tabeli producenta |
| Sprzęt i komponent | rama/holder ze stali nierdzewnej z płaszczem typu dimple jacket oraz zintegrowanymi load cells |
| Sprzęt i komponent | gamma-sterylizowany eBAG 3D STR wytwarzany w środowisku ISO 7 |
| Sprzęt i komponent | konfiguracja mikrobiologiczna z Rushtonem albo komórkowa z pitched-blade |
| Sprzęt i komponent | dolny napęd magnetyczny z serwomotorem 400 W |
| Sprzęt i komponent | cztery pompy perystaltyczne o zmiennej prędkości, MFC oraz sensory zależne od konfiguracji |
| Sprzęt i komponent | gabaryty około 600 × 1687 × 595 mm, masa około 70 kg według materiałów portfolio |
| Sprzęt i komponent | oddzielna szafa/jednostka sterująca z HMI 15 cali |
| Oprogramowanie lub tryb | receptury, użytkownicy, alarmy, raporty PDF oraz eksport CSV |
| Oprogramowanie lub tryb | broszura 24_4_0 wskazuje dołączony serwer OPC TECNIC; wariant OPC DA/UA nie został określony |
| Zbiornik | pięciowarstwowy worek eBAG 3D STR w stalowej podporze, wariant H:D 3:1 microbial lub 2:1 cellular |
| Funkcje | trendy, alarmy, receptury/profile, logowanie danych, CSV i PDF |
| Scenariusz krytyczny | wybranie złej geometrii worka lub błędnego profilu microbial/cellular może zmienić kLa, shear i działanie limitów |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Nowy holder 30/50 L, DCU/HMI, podstawowa automatyka, sensory i pierwszy eBAG; bez SAT/IQ/OQ, integracji obiektowej oraz zapasu worków.
- Metoda
- Nie znaleziono publicznej ceny TECNIC. Przedział porównano z używanym/refurbished XDR-50 za 240 000 USD i oficjalną ofertą Biostat STR Gen 3 50 L za 330 000 EUR; różnią się zakresem i nie są ofertami TECNIC.
- Pewność
- niska dla kwoty, wysoka dla segmentu P4
- Weryfikacja
- 2026-09-05
Źródło / punkt porównawczy: TECNIC — zakres ePILOT SU i zapytanie ofertowe; estymacja segmentu P4.
Zastosowania
Ustalenia pierwszej fazy
Pilotowy single-use stirred-tank z płaszczowym holderem, gamma-sterylizowanym eBAG 3D STR, dolnym napędem magnetycznym i oddzielną automatyką eSCADA/HMI. Parametry worka, impellerów, gazów, czujników i integracji trzeba wiązać z zamówioną konfiguracją.
Źródła identyfikacji
- TECNIC — oficjalna karta ePILOT Bioreactor SU
- TECNIC — oficjalna broszura ePILOT Bioreactor SU 24_4_0
- TECNIC — oficjalny przegląd systemów single-use i eBAG 3D STR
- Equipt — XDR-50 za 240 000 USD, punkt odniesienia
- oficjalna oferta Biostat STR Gen 3 50 L za 330 000 EUR, punkt odniesienia
- TECNIC — dokumenty i certyfikaty
- OPC Foundation — OPC UA
Ostatnia kontrola rekordu: 2026-09-09.
Identyfikacja i granice rekordu
TECNIC ePILOT Bioreactor SU jest pilotowym jednorazowym bioreaktorem stirred-tank do hodowli komórkowej i fermentacji mikrobiologicznej. Stanowisko łączy stalowy holder z płaszczem, jednorazowy eBAG 3D STR, dolny napęd magnetyczny, układ gazowy, pompy, sensory oraz oddzielną jednostkę sterującą z HMI/eSCADA.
Wersja MU ma wielorazowy zbiornik 316L, uszczelnienie mechaniczne oraz projektowe SIP/CIP.
Producent wymienia modele 30 i 50 l, a publiczna tabela podaje zakres roboczy 15–50 l. Segment P4 oznacza instalację pilotową, a klasa C7 wynika z PLC/HMI i eSCADA.
Warianty 30/50 l i minimalna objętość
Oznaczenia 30 i 50 l opisują standardowe skale platformy.
eBAG 3D STR, lot i sterylność
eBAG 3D STR jest jednorazowym elementem granicy produktu. TECNIC deklaruje napromienianie gamma i wytwarzanie w środowisku ISO 7.
Wielorazowe są holder, napęd, płaszcz, szafa, przewody utilities i część głowic.
Holder, płaszcz i load cells
Płaszcz współpracuje ze źródłem chłodu lub ciepła, czujnikami i zaworami regulacyjnymi.
Gabaryty około 600 × 1687 × 595 mm i masa około 70 kg dotyczą konfiguracji portfolio.
Napęd, mieszadła i gazy
Dolny napęd magnetyczny z serwomotorem 400 W ogranicza penetrację toru; wprowadza wymaganie prawidłowego sprzężenia.
PLC, HMI i eSCADA
Oddzielna szafa ma HMI 15 cali oraz PLC/I/O.
OPC, eksport i systemy nadrzędne
Broszura 24_4_0 wskazuje serwer OPC TECNIC.
Bieżąca karta potwierdza raport PDF i eksport CSV.
Bloki RJ45 i remote access widoczne dalej na stronach TECNIC dotyczą innych produktów i nie zostały przeniesione do tej karty.
Role, receptury, raporty i czas
Skopiowanie receptury MU do SU lub między 30 i 50 l bez walidacji jest niedopuszczalne.
Łańcuch dostaw, przyjęcie worka i tożsamość konfiguracji
Zmiana dostawcy filmu, sensora, portu lub geometrii jest zmianą procesu nawet wtedy, gdy nazwa eBAG 3D STR pozostaje bez zmian.
Zachowanie offline i degradacja funkcji
Dla krótkiej utraty HMI można kontynuować stabilny proces, jeżeli niezależne wskaźniki potwierdzają bezpieczny stan.
Galeria urządzenia i udokumentowanego interfejsu

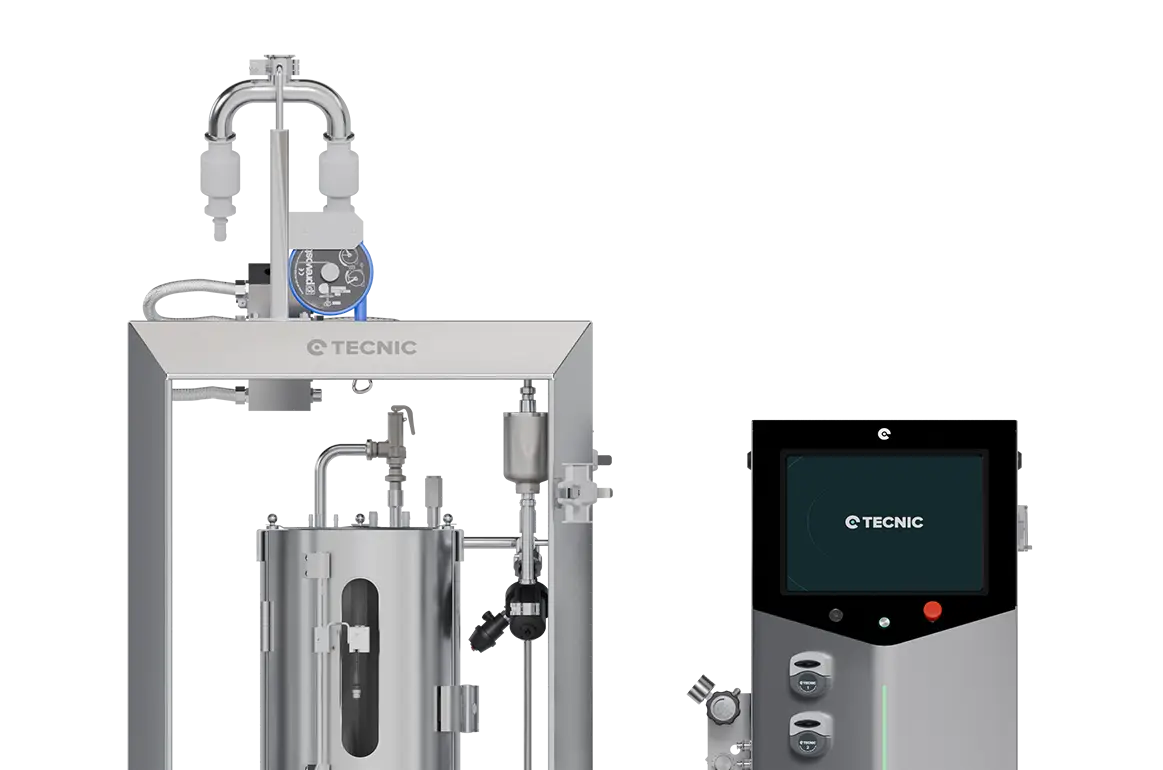

TECNIC ePILOT Bioreactor SU — oficjalna fotografia produktu. Źródło: TECNIC.

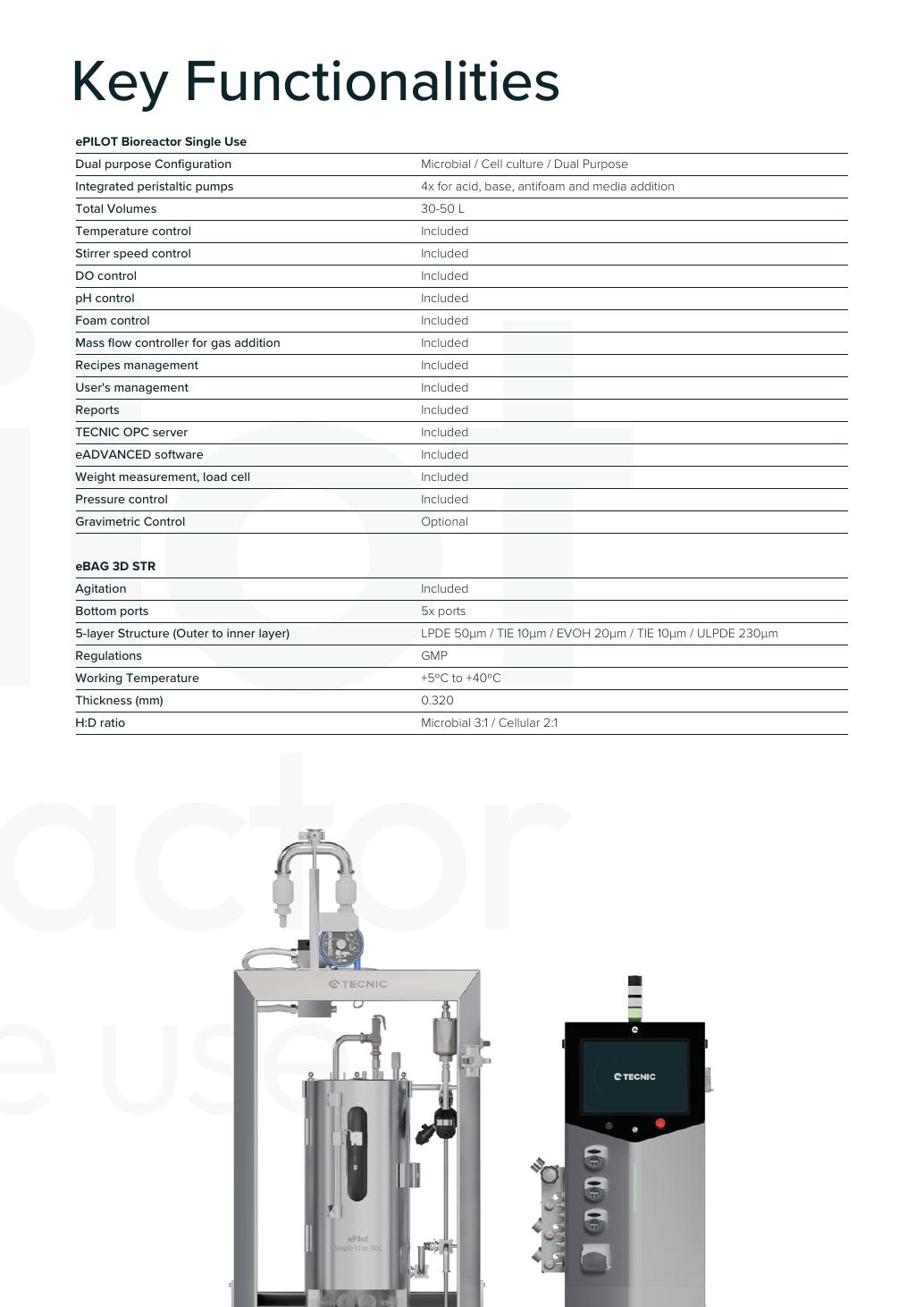

TECNIC ePILOT Bioreactor SU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.

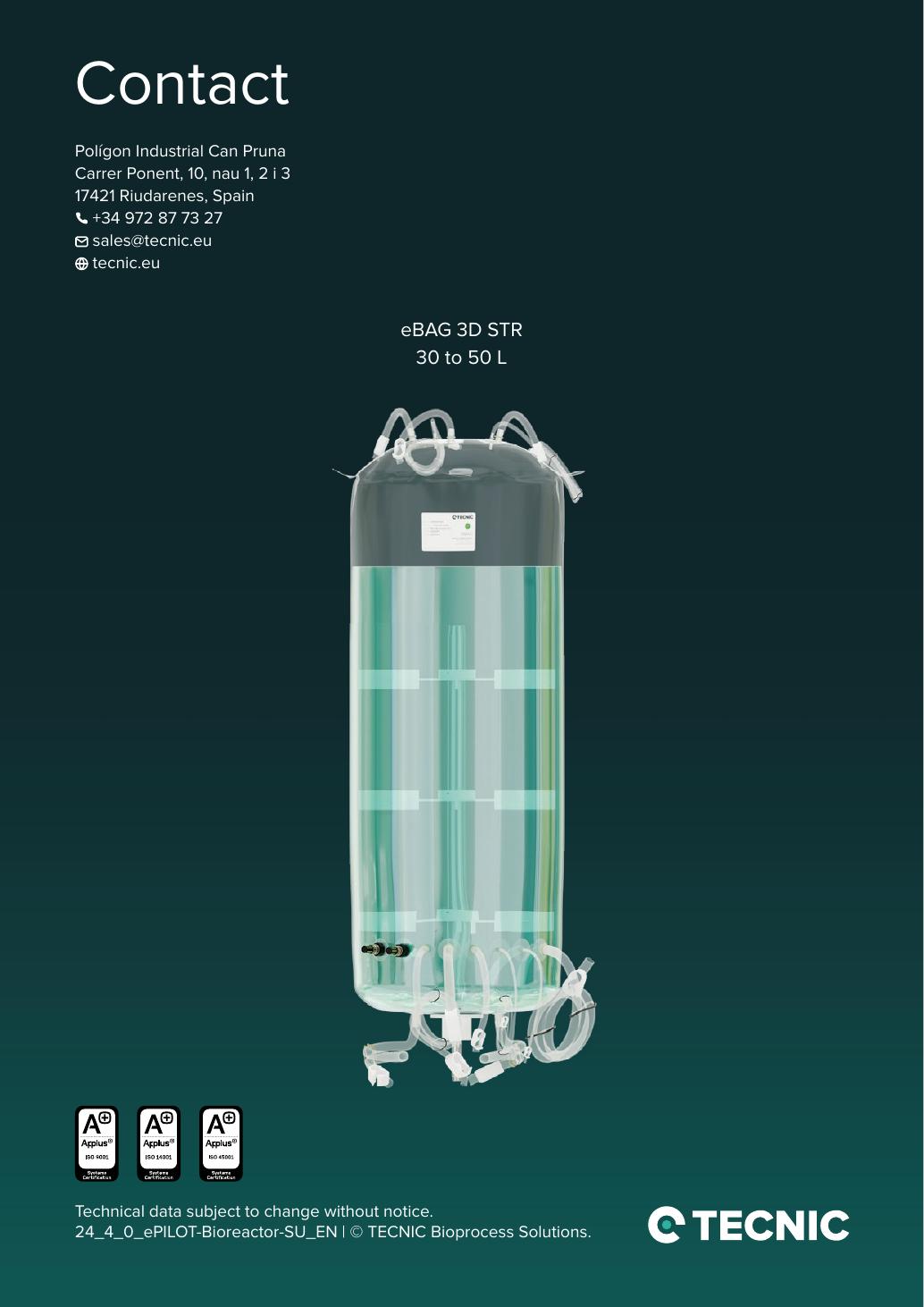

TECNIC ePILOT Bioreactor SU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.

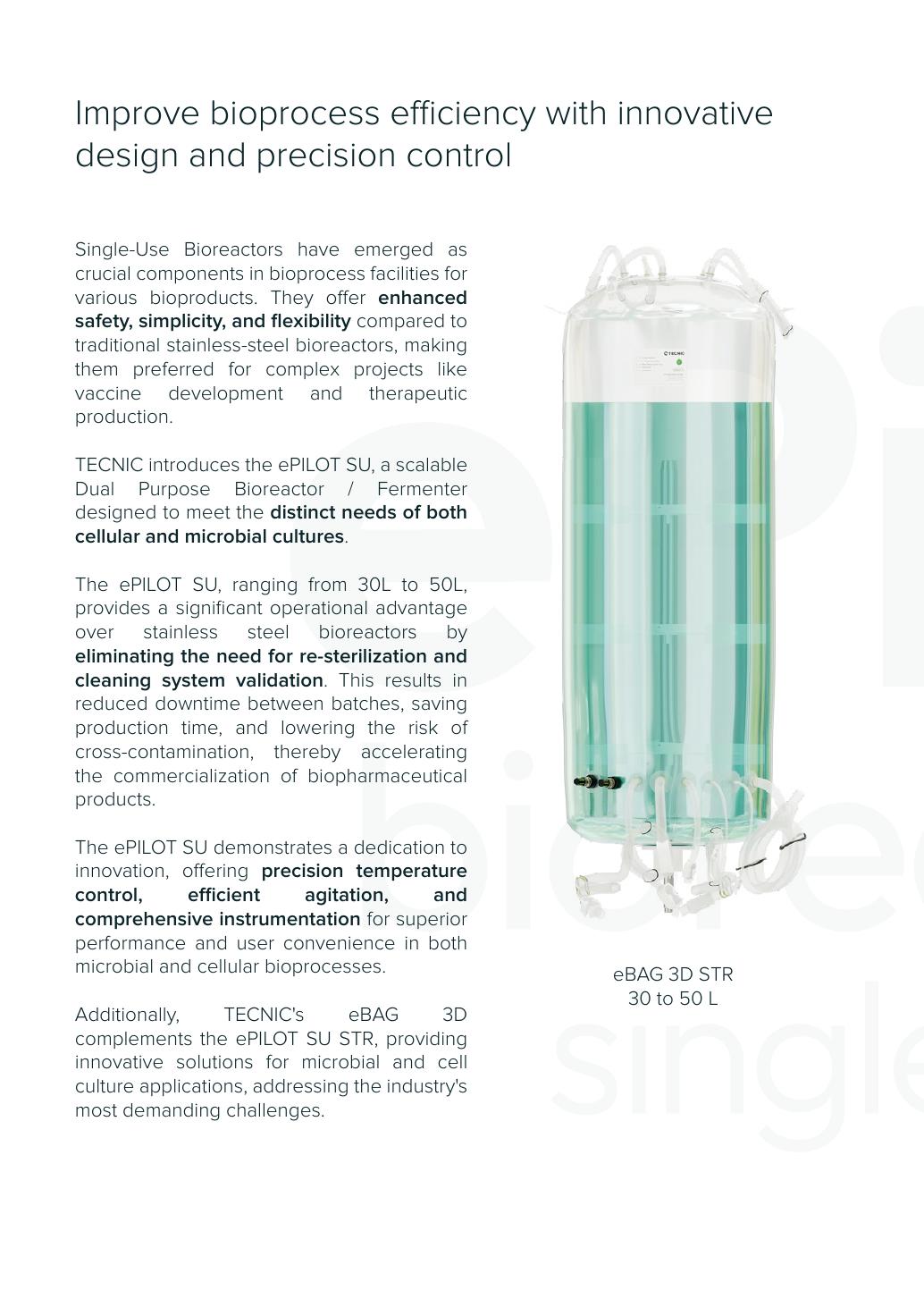

TECNIC ePILOT Bioreactor SU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.

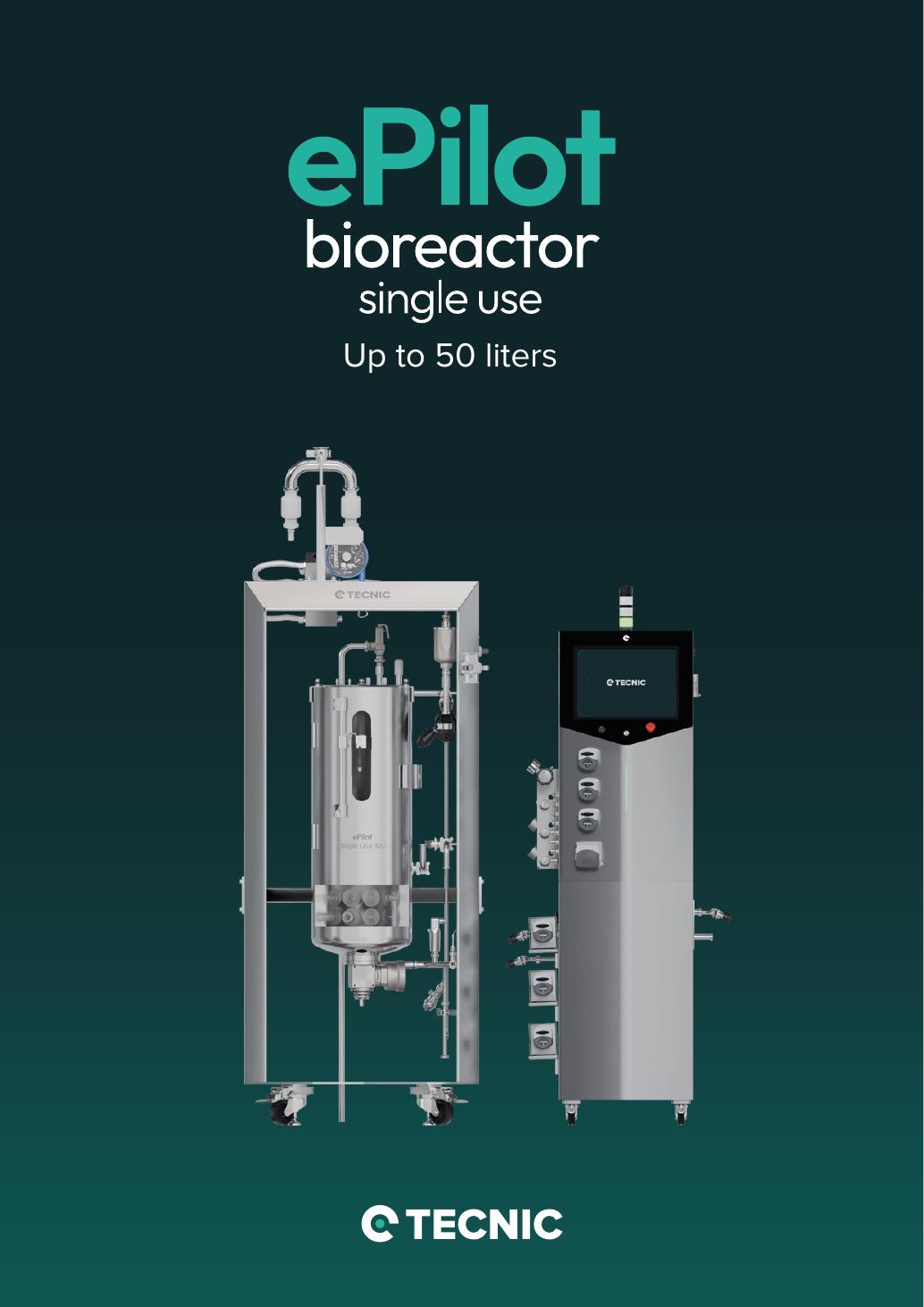

TECNIC ePILOT Bioreactor SU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.
