- Producent urządzenia / marka
- TECNIC
- Grupa katalogowa
- TECNIC
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- ePILOT Bioreactor MU
- Typ rekordu
- pilotowy stalowy bioreaktor MU z PLC/eSCADA i projektowym SIP/CIP
- SKU / numer katalogowy
- ePILOT Bioreactor MU; pakiety cell culture i microbial, publicznego kodu katalogowego nie znaleziono
- Skala
- 10/20/30/50 L roboczo; pilotowy stalowy system wielorazowy
- Architektura sterowania
- C7 — PLC z warstwą SCADA
- Segment
- P4 — pilotowy
- Ryzyko rebrandingu
- niskie — ePILOT Bioreactor MU jest jawnie projektowaną i dokumentowaną platformą TECNIC; producent wyraźnie rozdziela wykonania MU i SU oraz własne eSCADA/eBAG, bez sygnału ukrytego white-label kompletnej jednostki.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — ePILOT Bioreactor MU ma projektowy BOM zależny od skali i wykonania MU/SU: vessel lub eBAG, napęd, sensory, MFC, SIP/CIP, PLC/CPU/HMI/I/O, firmware, eSCADA/OS, storage, OPC, porty i zdalny serwis nie są publicznie zamrożone.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- TECNIC ePILOT Bioreactor SU
TECNIC eLAB Essential
TECNIC eLAB Advanced
TECNIC ePROD Bioreactor MU
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| Objętość | wymienne zbiorniki 10, 20, 30 i 50 l |
Proces i naczynie
| Parametr | Wartość |
|---|---|
| Materiał produktu | AISI 316L, typowo Ra <0,4 µm według karty |
Mieszanie i napęd
| Parametr | Wartość |
|---|---|
| Napęd | serwonapęd z uszczelnieniem mechanicznym |
Automatyka i sterowanie
| Parametr | Wartość |
|---|---|
| HMI | ekran dotykowy/control tower; eLAB Advanced podaje 15 cali |
| SCADA | eADVANCED / eSCADA, zakres zależny od konfiguracji |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Protokół | OPC UA |
| Protokół | OPC DA |
| Protokół urządzeń | Modbus RTU dla wybranych cyfrowych sensorów SU; nie jest cechą każdego kanału |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| Oprogramowanie | eR&ID / eADVANCED, eSCADA Advanced, przemysłowy PLC i serwer TECNIC OPC |
| Eksport | CSV oraz raport PDF według opisu eSCADA |
| Backup | program PLC i backup package zależne od zakresu kontraktu; wymaga testu odtworzenia |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| Role | poziomy użytkowników w eSCADA; exact macierz wymaga konfiguracji |
| Audit trail | wsparcie Part 11/Annex 11 zależne od projektu i walidacji |
| CVE | dobierać dopiero po identyfikacji OS, PLC, OPC stack, SCADA i tabletu |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Producent | TECNIC Process Equipment Manufacturing S.L. |
| Model | ePILOT Bioreactor MU / ePILOT BR |
| Skala bieżącej karty | 10/20/30/50 l roboczo |
| Geometria | około H:D 2:1 cell culture i 3:1 microbial |
| Mieszanie | pitched-blade do ok. 300 rpm lub Rushton/baffles do ok. 1000 rpm |
| Dozowanie | cztery pompy perystaltyczne o zmiennej prędkości |
| Sterylizacja | External SIP standardowo; AutoSIP i zewnętrzny CIP jako opcje |
| Automatyka | PLC, HMI/eSCADA Advanced |
| Integracja | OPC/historian i zdalny serwis zależne od dokumentu/projektu |
| Sprzęt i komponent | objętości robocze 10 / 20 / 30 / 50 L według bieżącej karty |
| Sprzęt i komponent | części kontaktowe AISI 316L, typowa chropowatość Ra <0,4 µm; części niekontaktowe AISI 304/304L |
| Sprzęt i komponent | stosunek H:D około 2:1 dla hodowli komórkowej i 3:1 dla fermentacji mikrobiologicznej |
| Sprzęt i komponent | cell culture: pitched-blade, do około 300 rpm; microbial: Rushton i przegrody, do około 1000 rpm |
| Sprzęt i komponent | serwonapęd z uszczelnieniem mechanicznym; moc i dokładna przekładnia zależne od pojemności |
| Sprzęt i komponent | cztery pompy perystaltyczne o zmiennej prędkości, płaszcz, skraplacz, MFC i opcjonalne wagi/load cells |
| Sprzęt i komponent | External SIP z parą zakładową jako konfiguracja standardowa; AutoSIP i zewnętrzny CIP jako opcje projektowe |
| Sprzęt i komponent | orientacyjne gabaryty platformy portfolio: 1200 × 2020 × 910 mm; potwierdzić dla konkretnej pojemności |
| Oprogramowanie lub tryb | logowanie procesu, eksport CSV, raporty PDF, receptury, alarmy i poziomy użytkowników |
| Oprogramowanie lub tryb | broszura 24_3_1 wskazuje serwer OPC TECNIC jako dołączony; bieżąca karta traktuje OPC/historian jako opcję |
| Oprogramowanie lub tryb | formularz projektowy dopuszcza OPC UA lub OPC DA, ale nie określa wariantu bazowego |
| Oprogramowanie lub tryb | zdalny serwis jest opcją zależną od polityki IT; mechanizm, porty, konta i szyfrowanie nie są publiczne |
| Zbiornik | płaszczowy zbiornik stalowy, wykonanie mikrobiologiczne albo komórkowe |
| Funkcje | trendy, alarmy, receptury/profile, logowanie danych, CSV i PDF |
| Scenariusz krytyczny | receptura przeniesiona między zbiornikami 10 i 50 l może zachować składnię, lecz naruszyć transfer tlenu, termikę i kalibrację pomp |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Nowy kompletny ePILOT MU 10–50 L przed integracją zakładową, SAT/IQ/OQ i rozbudowanym PAT; zakres zależy od pojemności, SIP/CIP, gazów, analityki i dokumentacji.
- Metoda
- Nie znaleziono publicznej ceny TECNIC. Przedział skonfrontowano z nowym NLF Parallel 7–30 L za 54 500 USD i oficjalną ofertą Biostat STR Gen 3 50 L za 330 000 EUR; nie są to urządzenia identyczne ani oferty TECNIC.
- Pewność
- niska dla kwoty, wysoka dla segmentu P4
- Weryfikacja
- 2026-09-05
Źródło / punkt porównawczy: TECNIC — zakres ePILOT MU i zapytanie ofertowe; estymacja segmentu P4.
Zastosowania
Ustalenia pierwszej fazy
Pilotowy bioreaktor 316L konfigurowany dla hodowli komórkowej albo fermentacji mikrobiologicznej. Bieżąca karta wymienia 10/20/30/50 L, podczas gdy skrócone menu eksponuje 30–50 L; dokładny zbiornik, pakiet SIP/CIP, sensory, OPC i zdalny serwis zależą od projektu.
Źródła identyfikacji
- TECNIC — oficjalna karta ePILOT Bioreactor
- TECNIC — oficjalna broszura ePILOT BR 24_3_1
- Labtain — nowy NLF Parallel 7–30 L za 54 500 USD, punkt odniesienia
- oficjalna oferta Biostat STR Gen 3 50 L za 330 000 EUR, punkt odniesienia
- TECNIC — dokumenty i certyfikaty
- OPC Foundation — OPC UA
Ostatnia kontrola rekordu: 2026-09-09.
Identyfikacja i granice rekordu
TECNIC ePILOT Bioreactor MU jest pilotowym, wielorazowym bioreaktorem ze stali nierdzewnej do fermentacji mikrobiologicznej i hodowli komórkowej. Producent przedstawia go jako pomost między platformą laboratoryjną eLAB a produkcyjnym ePROD. System integruje vessel, napęd, termikę, gazy, pompy, sensory oraz warstwę PLC/eSCADA.
Wersja multi-use wykorzystuje wyposażenie wielorazowe. ePILOT Bioreactor SU ma osobny holder, jednorazowy eBAG 3D STR, dolny napęd magnetyczny i odmienną granicę sterylności.
Bieżąca karta modelu wymienia 10, 20, 30 i 50 l objętości roboczej. Skrócone strony portfolio często komunikują jedynie 30–50 l.
Klasa C7 wynika z PLC i eSCADA. Segment P4 opisuje instalację pilotową.
Skale, geometria i przenoszenie procesu
Cztery wartości 10/20/30/50 l są objętościami roboczymi komunikowanymi przez bieżącą kartę.
Różnice są funkcjonalne: wpływają na transfer tlenu, ścinanie, czas mieszania, pienienie i wymaganą moc. Nazwa ePILOT nie gwarantuje jednego zestawu parametrów.
Materiały, powierzchnie i granica ciśnieniowa
Producent wskazuje AISI 316L dla części kontaktujących się z produktem i typową chropowatość Ra poniżej 0,4 µm. Części niekontaktowe są opisywane jako AISI 304/304L.
Mieszanie, gazy i termika
Dla hodowli komórkowej producent podaje pitched-blade i prędkość do około 300 rpm, a dla mikroorganizmów Rushton z przegrodami i do około 1000 rpm.
Wysoka bezwładność 50 l oznacza inne zachowanie awaryjne niż 10 l.
Pompy, sensory i kaskady
ePILOT MU ma cztery pompy perystaltyczne o zmiennej prędkości.
External SIP, AutoSIP i CIP
External SIP z parą zakładową jest przedstawiany jako standardowy wariant sterylizacji. AutoSIP z własnym generowaniem/zarządzaniem parą oraz zewnętrzny CIP są opcjami.
OPC, historian i zdalny serwis
Broszura 24_3_1 podaje serwer OPC TECNIC jako element dołączony. Bieżąca karta przedstawia OPC/historian jako opcję.
Użytkownicy, raporty i czas
Publiczne źródła potwierdzają poziomy użytkowników.
Dokumentacja as-built i cykl zmian
Publiczne materiały obejmują kartę oraz broszurę.
Producent publikuje zdjęcia kompletnego skidu, vessel, armatury i panelu; nie wnętrza szafy ani PCB.
Galeria urządzenia i udokumentowanego interfejsu

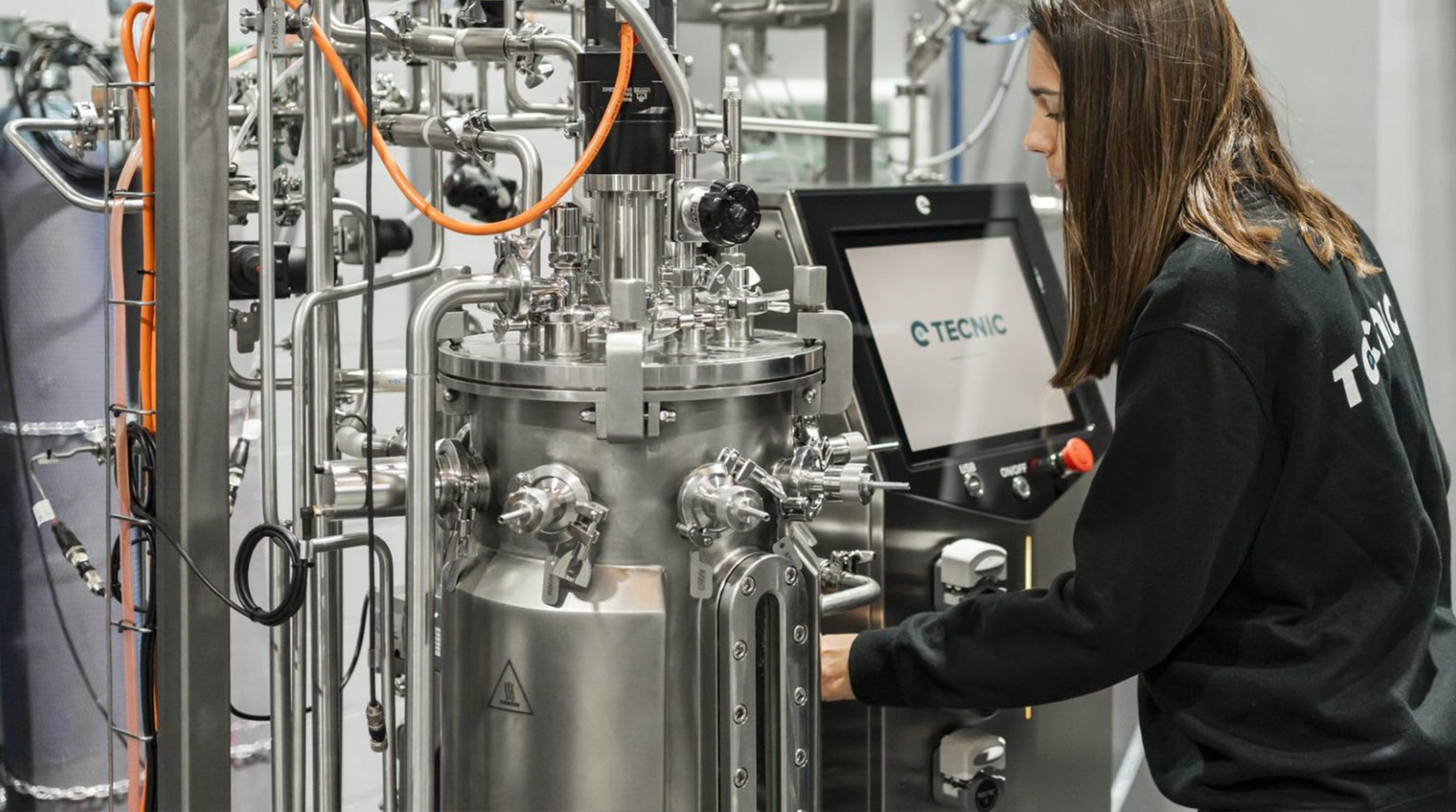

TECNIC ePILOT Bioreactor MU — oficjalna fotografia produktu. Źródło: TECNIC.

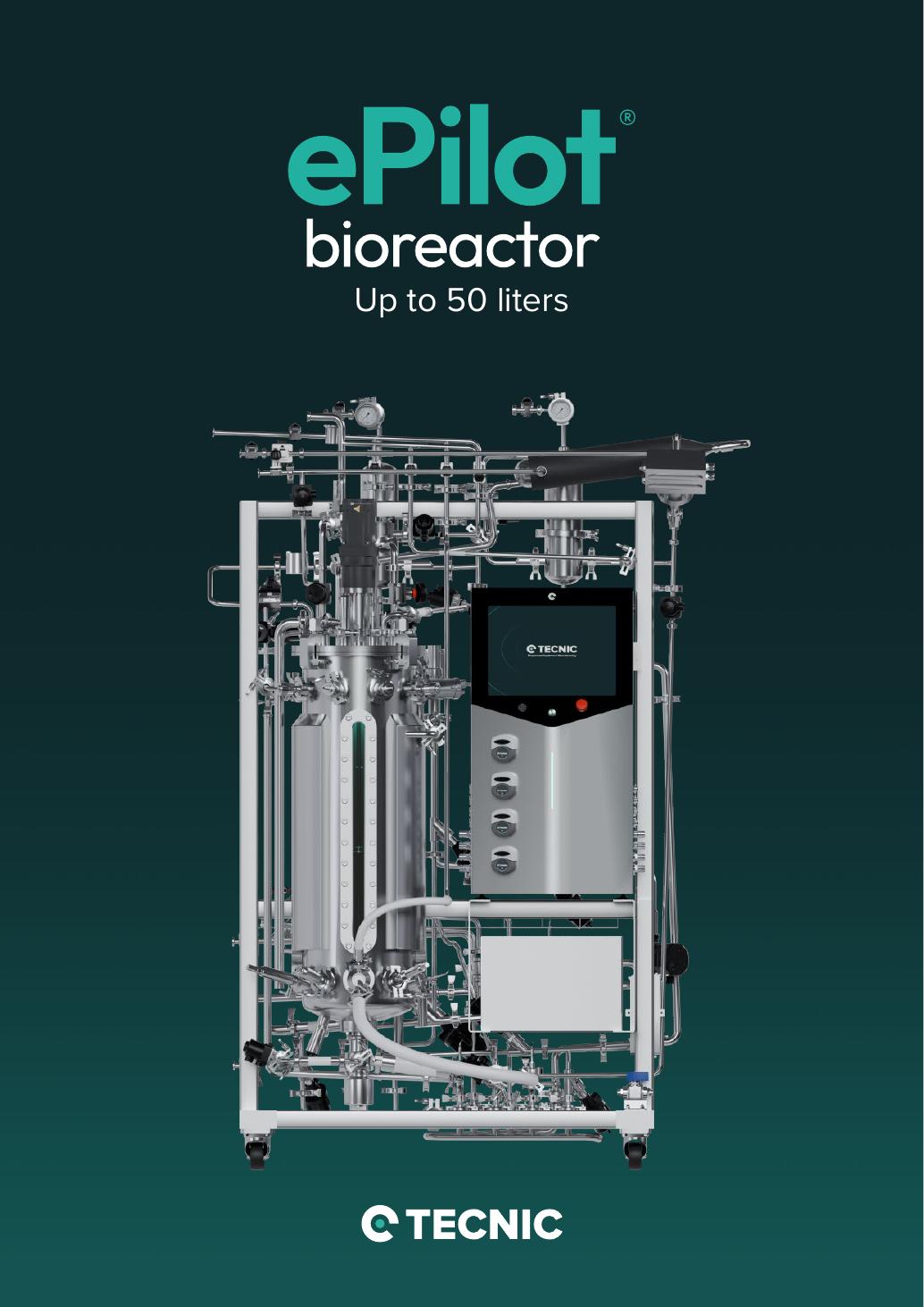

TECNIC ePILOT Bioreactor MU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.

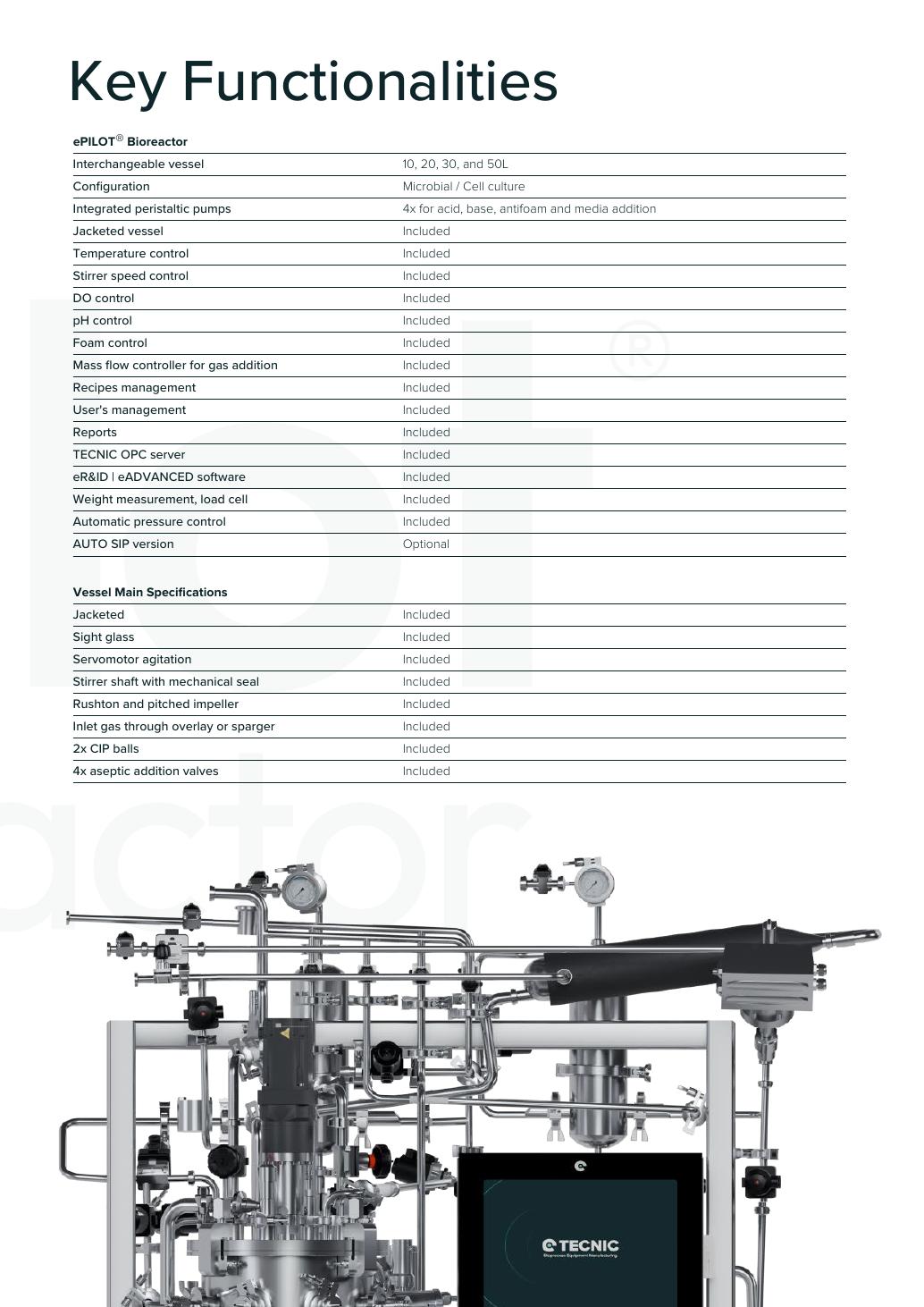

TECNIC ePILOT Bioreactor MU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.

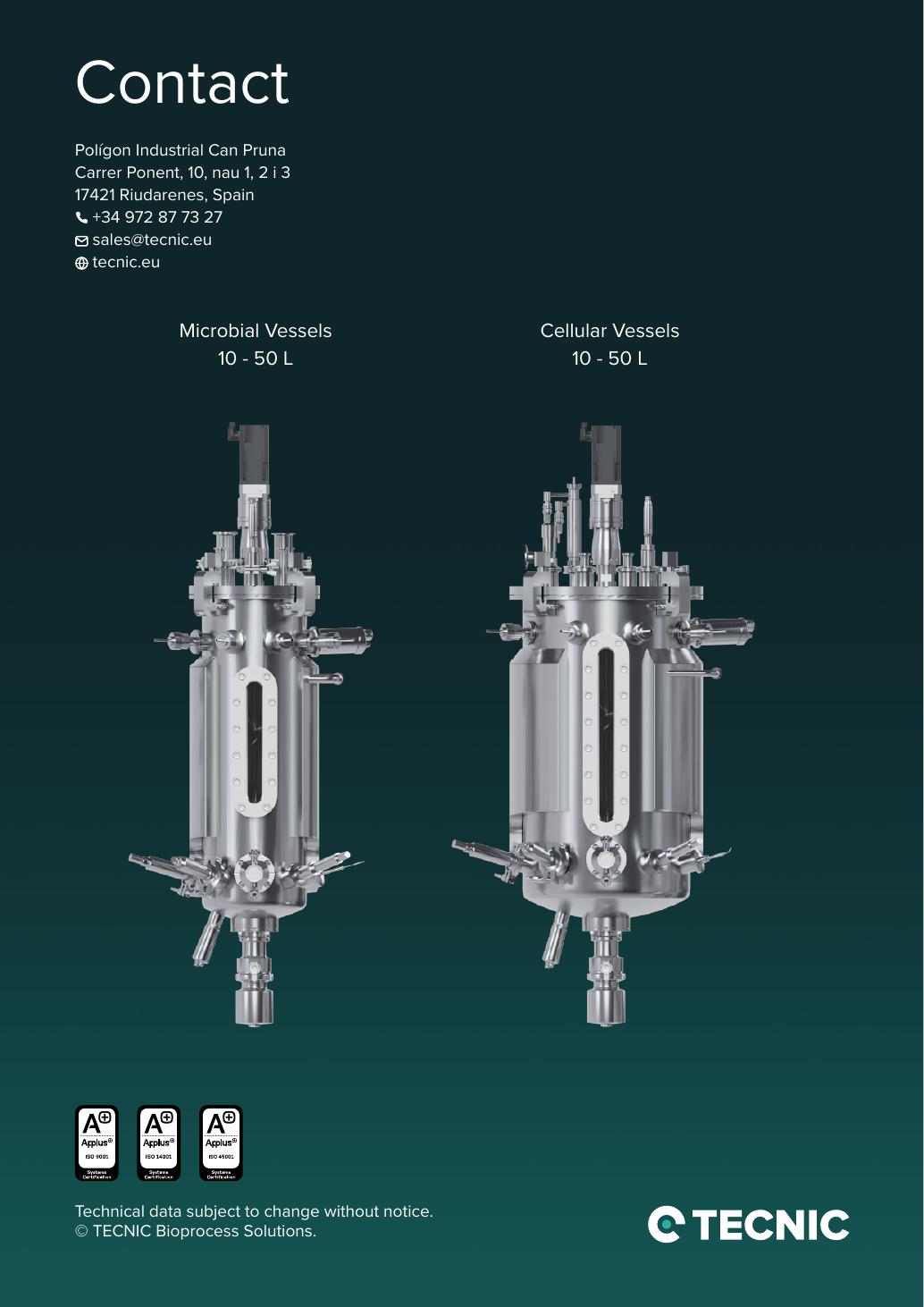

TECNIC ePILOT Bioreactor MU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.

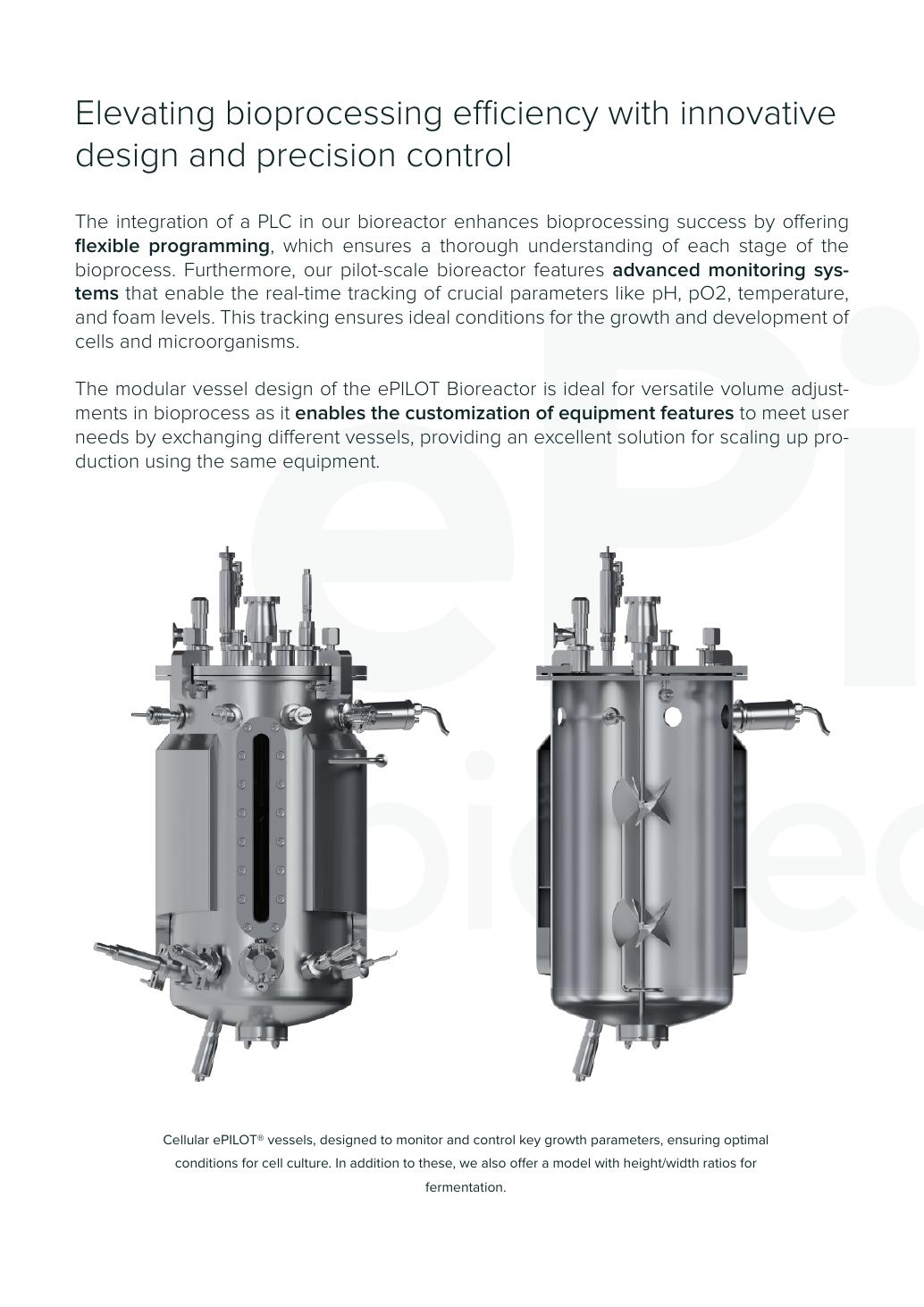

TECNIC ePILOT Bioreactor MU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.
