- Producent urządzenia / marka
- TECNIC
- Grupa katalogowa
- TECNIC
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- ePROD Bioreactor MU
- Typ rekordu
- produkcyjny stalowy bioreaktor MU z Siemens PLC, eSCADA oraz CIP/SIP
- SKU / numer katalogowy
- ePROD Bioreactor MU 100 / 200 / 400 / 1000 / 2000 L; publicznego kodu katalogowego nie znaleziono
- Skala
- 100/200/400/1000/2000 L roboczo; stalowy system produkcyjny
- Architektura sterowania
- C7 — PLC z warstwą SCADA
- Ryzyko rebrandingu
- niskie — ePROD Bioreactor MU jest jawną platformą produkcyjną TECNIC; Siemens PLC w MU, DCU w SU oraz komponenty procesu są transparentnie opisanymi elementami integracji, a nie dowodem ukrytego white-label kompletnego systemu.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — ePROD Bioreactor MU ma projektową konfigurację zależną od skali i MU/SU: vessel lub eBAG, napędy, MFC, sensory, CIP/SIP, dokładne PLC/CPU/HMI/I/O, firmware, eSCADA/OS, storage, OPC, sieć i dokumentacja restore nie są publicznie zamrożone.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- TECNIC ePROD Bioreactor SU
TECNIC ePILOT Bioreactor MU
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość | Zakres |
|---|---|---|
| Objętość | 100–4000 l według aktualnej karty PDF |
Automatyka i sterowanie
| Parametr | Wartość | Zakres |
|---|---|---|
| HMI | ekran dotykowy/control tower; eLAB Advanced podaje 15 cali | |
| SCADA | eADVANCED / eSCADA, zakres zależny od konfiguracji |
Interfejsy, sieć i protokoły
| Parametr | Wartość | Zakres |
|---|---|---|
| Protokół urządzeń | Modbus RTU dla wybranych cyfrowych sensorów SU; nie jest cechą każdego kanału |
Oprogramowanie i firmware
| Parametr | Wartość | Zakres |
|---|---|---|
| Oprogramowanie | eADVANCED, zintegrowany serwer TECNIC OPC, receptury, użytkownicy i raporty | |
| Eksport | CSV oraz raport PDF według opisu eSCADA | |
| Backup | program PLC i backup package zależne od zakresu kontraktu; wymaga testu odtworzenia |
Bezpieczeństwo IT
| Parametr | Wartość | Zakres |
|---|---|---|
| Role | poziomy użytkowników w eSCADA; exact macierz wymaga konfiguracji | |
| Audit trail | wsparcie Part 11/Annex 11 zależne od projektu i walidacji | |
| CVE | dobierać dopiero po identyfikacji OS, PLC, OPC stack, SCADA i tabletu |
Pozostałe potwierdzone parametry
| Parametr | Wartość | Zakres |
|---|---|---|
| Working | 100 l | ePROD 100 |
| Total | 125 l | ePROD 100 |
| Minimum | 15 l | ePROD 100 |
| Microbial: rpm / moc | 680 rpm / 0,75 kW | ePROD 100 |
| Cell culture: rpm / moc | 120 rpm / 0,19 kW | ePROD 100 |
| Working | 200 l | ePROD 200 |
| Total | 250 l | ePROD 200 |
| Minimum | 30 l | ePROD 200 |
| Microbial: rpm / moc | 560 rpm / 1,0 kW | ePROD 200 |
| Cell culture: rpm / moc | 100 rpm / 0,25 kW | ePROD 200 |
| Working | 400 l | ePROD 400 |
| Total | 500 l | ePROD 400 |
| Minimum | 60 l | ePROD 400 |
| Microbial: rpm / moc | 480 rpm / 2,0 kW | ePROD 400 |
| Cell culture: rpm / moc | 85 rpm / 0,55 kW | ePROD 400 |
| Working | 1000 l | ePROD 1000 |
| Total | 1250 l | ePROD 1000 |
| Minimum | 150 l | ePROD 1000 |
| Microbial: rpm / moc | 391 rpm / 4,75 kW | ePROD 1000 |
| Cell culture: rpm / moc | 70 rpm / 1,3 kW | ePROD 1000 |
| Working | 2000 l | ePROD 2000 |
| Total | 2500 l | ePROD 2000 |
| Minimum | 300 l | ePROD 2000 |
| Microbial: rpm / moc | 335 rpm / 9,5 kW | ePROD 2000 |
| Cell culture: rpm / moc | 60 rpm / 2,5 kW | ePROD 2000 |
| Sprzęt i komponent | 100 L working / 125 L total / minimum 15 L: microbial 680 rpm i 0,75 kW; cell culture 120 rpm i 0,19 kW | |
| Sprzęt i komponent | 200 L working / 250 L total / minimum 30 L: microbial 560 rpm i 1 kW; cell culture 100 rpm i 0,25 kW | |
| Sprzęt i komponent | 400 L working / 500 L total / minimum 60 L: microbial 480 rpm i 2 kW; cell culture 85 rpm i 0,55 kW | |
| Sprzęt i komponent | 1000 L working / 1250 L total / minimum 150 L: microbial 391 rpm i 4,75 kW; cell culture 70 rpm i 1,3 kW | |
| Sprzęt i komponent | 2000 L working / 2500 L total / minimum 300 L: microbial 335 rpm i 9,5 kW; cell culture 60 rpm i 2,5 kW | |
| Sprzęt i komponent | starsze materiały opisują wykonania do 4000 L; nie dziedziczyć parametrów bez dokumentacji konkretnego projektu | |
| Sprzęt i komponent | mikrobiologia: H:D około 3:1, trzy turbiny Rushtona i cztery przegrody; hodowla komórkowa: H:D około 2:1 i dwa pitched-blade | |
| Sprzęt i komponent | napęd asynchroniczny z przemiennikiem częstotliwości, płaszcz, dystrybucja gazów/MFC i instrumentacja projektowa | |
| Sprzęt i komponent | zewnętrzna para dla SIP oraz zintegrowane funkcje CIP/SIP zależne od zakresu instalacji | |
| Sprzęt i komponent | dwie pompy perystaltyczne zmiennoobrotowe i dwie stałoobrotowe w materiale portfolio; dokładny BOM zależny od projektu | |
| Oprogramowanie lub tryb | receptury, alarmy, trendy, raporty wsadowe, użytkownicy i śledzenie danych | |
| Oprogramowanie lub tryb | OPC do integracji z systemami poziomu zakładowego; wariant DA/UA, endpointy, porty i certyfikaty zależne od projektu | |
| Zbiornik | płaszczowy zbiornik produkcyjny z SIP zewnętrzną parą i mieszadłem asynchronicznym z falownikiem | |
| Funkcje | trendy, alarmy, receptury/profile, logowanie danych, CSV i PDF | |
| Scenariusz krytyczny | zmiana z poziomu integracji OPC może oddziaływać na pełną partię 4000 l, dlatego zapis komendy i feedback muszą być jednoznaczne |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Nowy kompletny system projektowy 100–2000 L, bez infrastruktury budynku, mediów zakładowych, integracji, SAT/IQ/OQ, podatków i kosztów uruchomienia procesu.
- Metoda
- Nie znaleziono publicznej ceny TECNIC. Bardzo szeroki przedział odzwierciedla skalę 100–2000 L, wykonanie 316L, automatykę, CIP/SIP i konfigurację projektową; jawne ceny systemów 50 L oraz planistyczne ceny dużych instalacji konkurencji są tylko punktami odniesienia.
- Pewność
- niska dla kwoty, wysoka dla segmentu P5
- Weryfikacja
- 2026-09-05
Źródło / punkt porównawczy: TECNIC — zakres ePROD MU i zapytanie ofertowe; estymacja segmentu P5.
Zastosowania
Ustalenia pierwszej fazy
Produkcyjny bioreaktor 316L z płaszczem, napędem asynchronicznym, CIP/SIP i automatyką Siemens PLC/eSCADA. Bieżąca karta dokumentuje 100–2000 L; starsza broszura komunikuje do 4000 L, dlatego większe wykonanie wymaga odrębnej dokumentacji projektowej.
Źródła identyfikacji
- TECNIC — oficjalna karta ePROD Bioreactor
- TECNIC — oficjalna broszura ePROD Bioreactor MU
- TECNIC — oficjalny przegląd platform produkcyjnych ePROD
- TECNIC — dokumenty i certyfikaty
- OPC Foundation — OPC UA
Ostatnia kontrola rekordu: 2026-09-09.
Identyfikacja i granice rekordu
TECNIC ePROD Bioreactor MU jest produkcyjną platformą stirred-tank ze stali nierdzewnej do fermentacji mikrobiologicznej i hodowli komórkowej. Bieżąca karta producenta łączy vessel, mieszanie, termikę, dystrybucję gazów, instrumentację, CIP/SIP oraz automatykę Siemens PLC z HMI/eSCADA i integracją OPC.
Wielorazowe wykonania mają pojemność roboczą 100, 200, 400, 1000 lub 2000 l. ePROD Bioreactor SU jest inną konstrukcją wykorzystującą jednorazowy eBAG 3D STR, holder i DCU.
Bieżąca karta kończy standardowy zakres na 2000 l. Starsza broszura i materiały ogólne mówią o wykonaniach do 4000 l. To ślad historycznej lub projektowej oferty, a nie wystarczający dowód aktualnego standardowego modelu 4000 l.
Klasa C7 wynika z PLC Siemens i warstwy eSCADA. Segment P5 oznacza produkcyjną instalację zakładową.
Skale, geometrie i przenoszenie procesu
Tabela producenta rozdziela objętość roboczą, całkowitą i minimalną. Minimum wynosi około 15% wartości roboczej dla wymienionych wariantów.
Konfiguracja microbial ma typowe H:D około 3:1, trzy turbiny Rushtona i cztery przegrody. Konfiguracja cell culture ma około 2:1 i dwa pitched-blade.
Przejście z 100 do 2000 l nie polega na kopiowaniu rpm.
Materiały, powierzchnie i granica ciśnieniowa
Producent opisuje części kontaktowe jako AISI 316L, z typową chropowatością Ra poniżej 0,4 µm. Części niekontaktowe są zwykle 304/304L.
Napęd, mieszanie i falownik
Platforma wykorzystuje silnik asynchroniczny z przemiennikiem częstotliwości. Tabela przypisuje wariantowi microbial wyższe prędkości i moce niż wariantowi cell culture.
Gazy, termika, pompy i sensory
Materiał portfolio wskazuje dwie pompy zmiennoobrotowe i dwie stałoobrotowe; dokładny BOM jest projektowy.
OPC, DCS, historian i dostęp zdalny
Producent potwierdza OPC do integracji z systemami poziomu zakładowego. Broszura wskazuje serwer OPC TECNIC, a formularze projektowe dopuszczają UA lub DA.
Dokumentacja as-built i zdjęcia
Publiczne są karta, broszura i ogólne centrum dokumentów.
TECNIC publikuje zdjęcia kompletnych instalacji, platform, vessel, orurowania i szaf; nie wnętrza oraz tabliczek automatyki.
Galeria urządzenia i udokumentowanego interfejsu

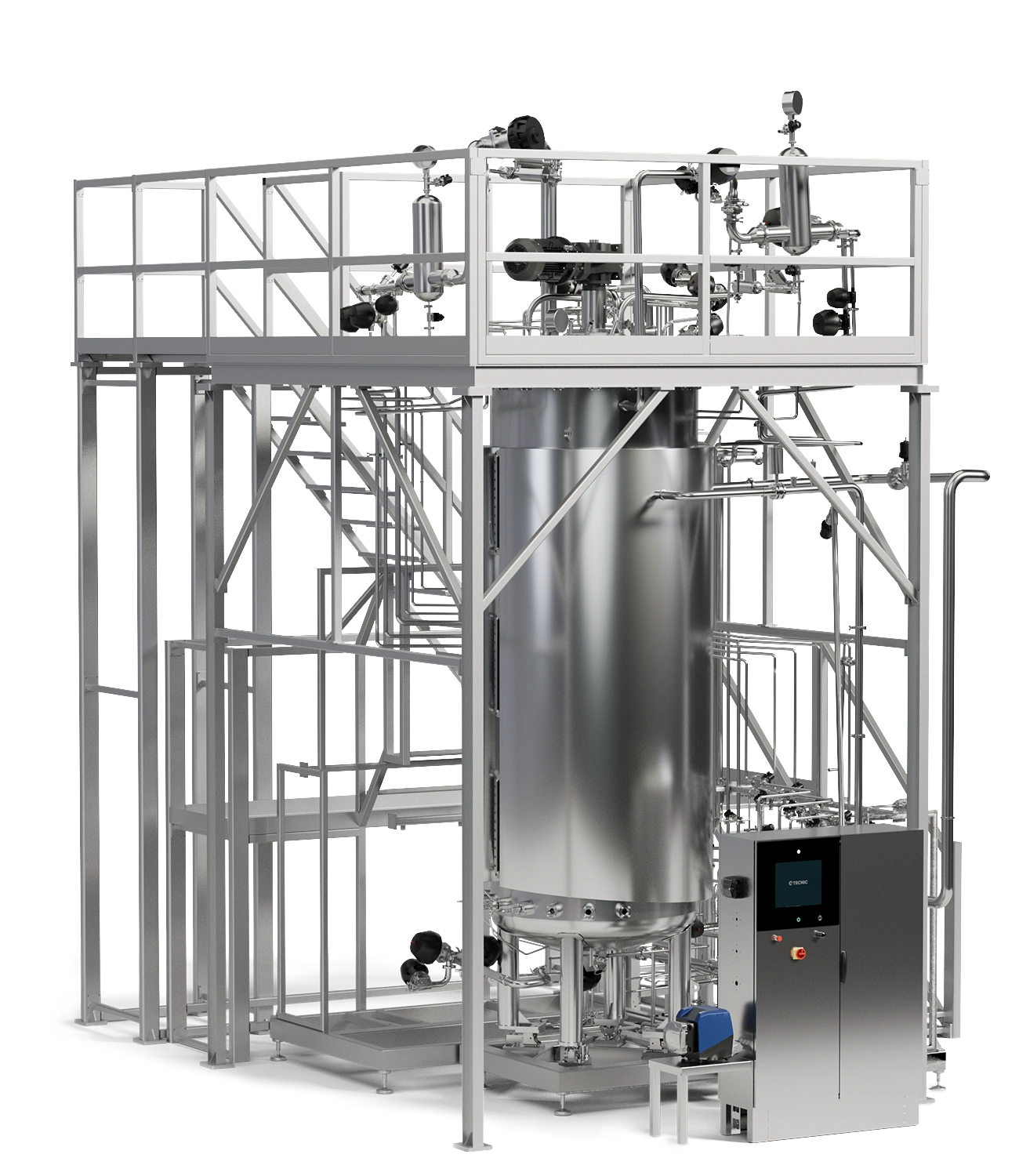

TECNIC ePROD Bioreactor MU — oficjalna fotografia produktu. Źródło: TECNIC.

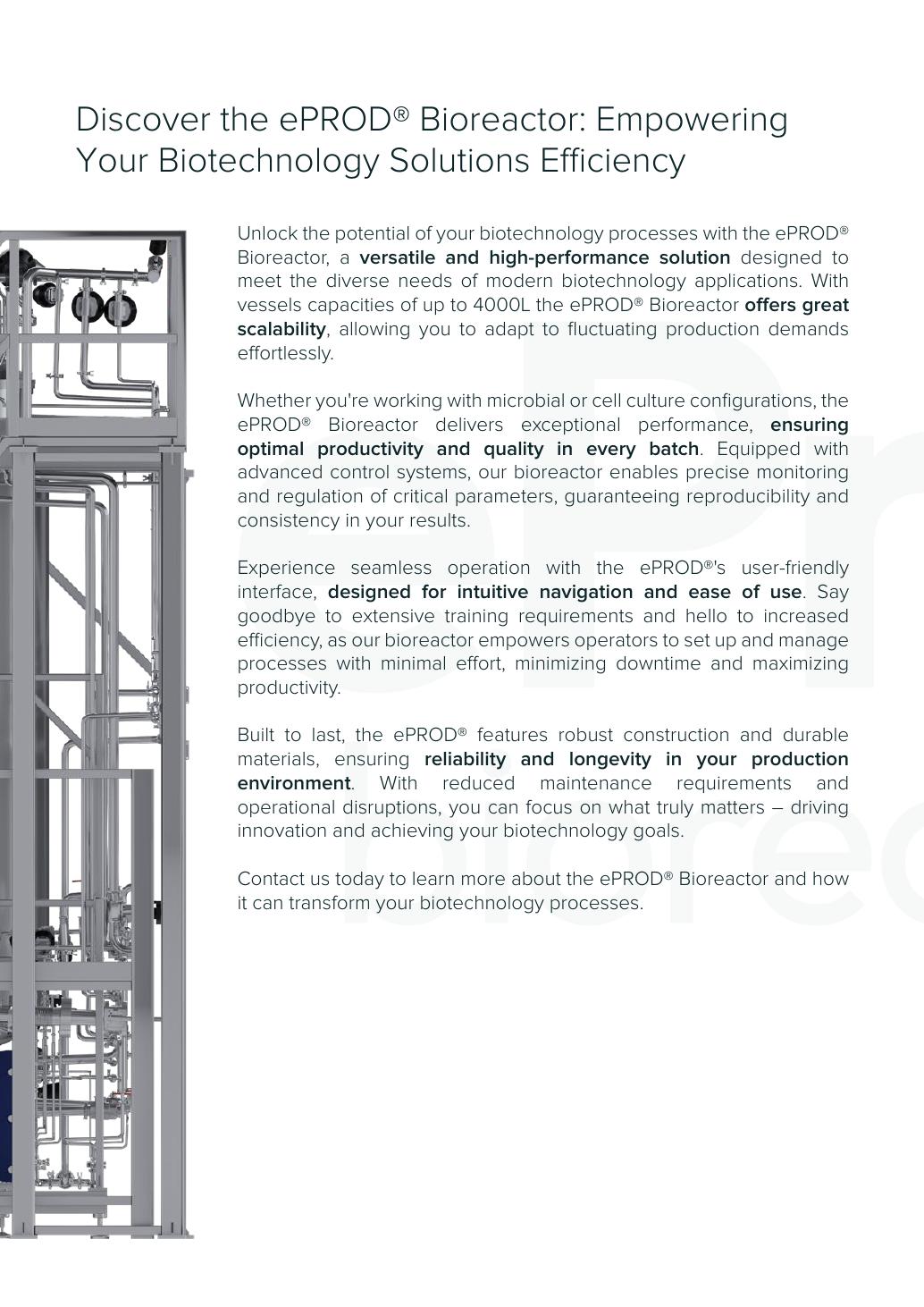

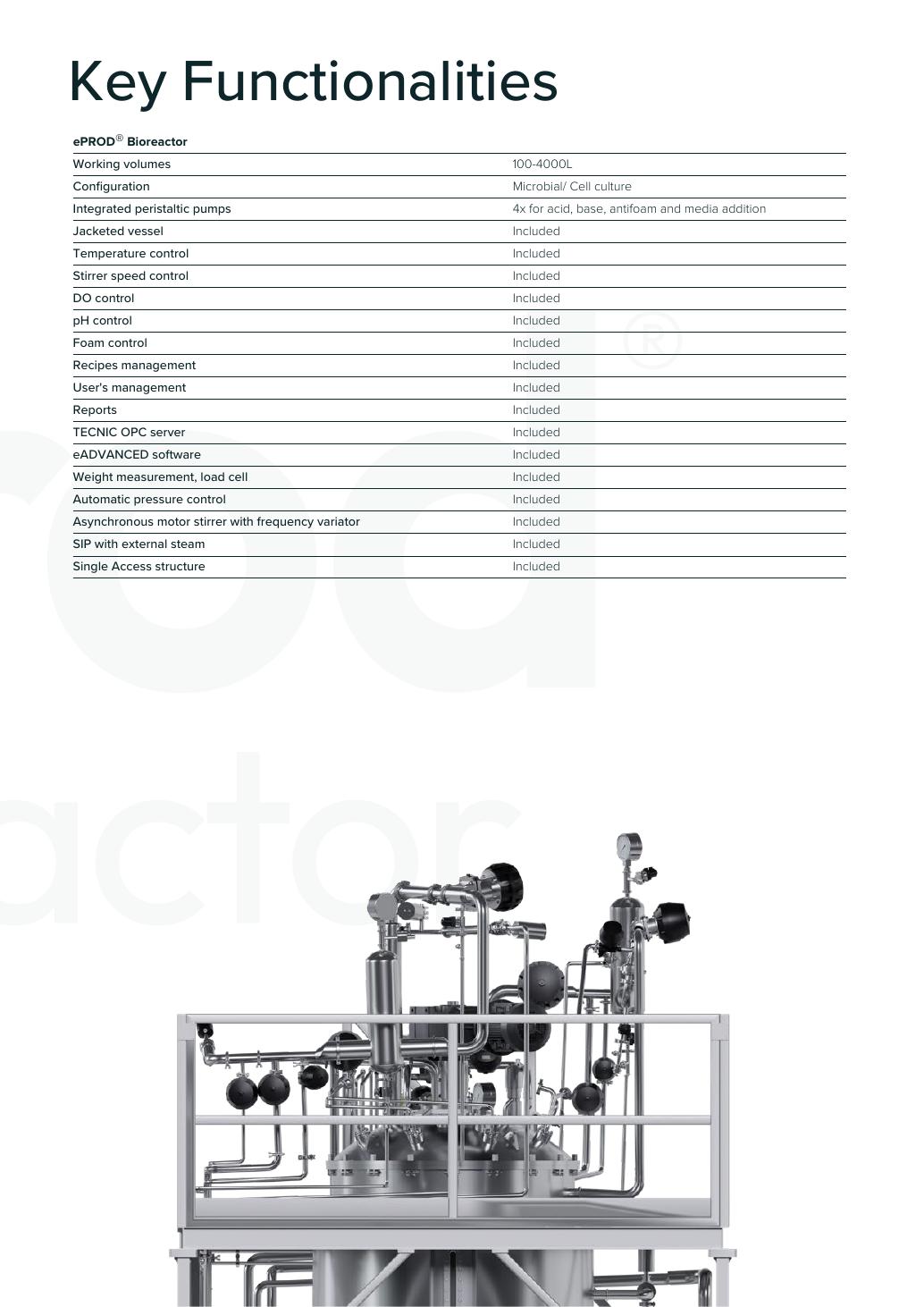

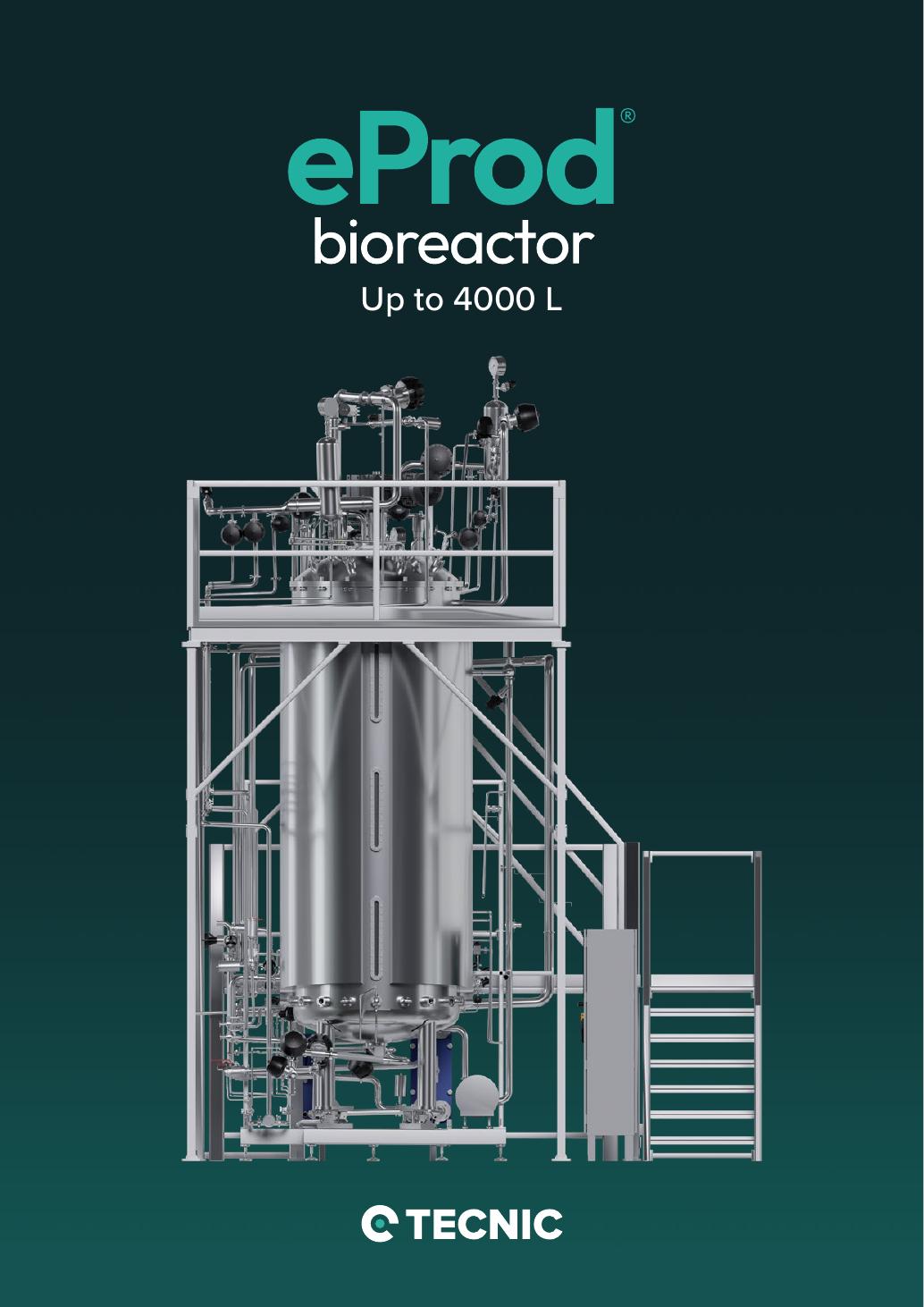

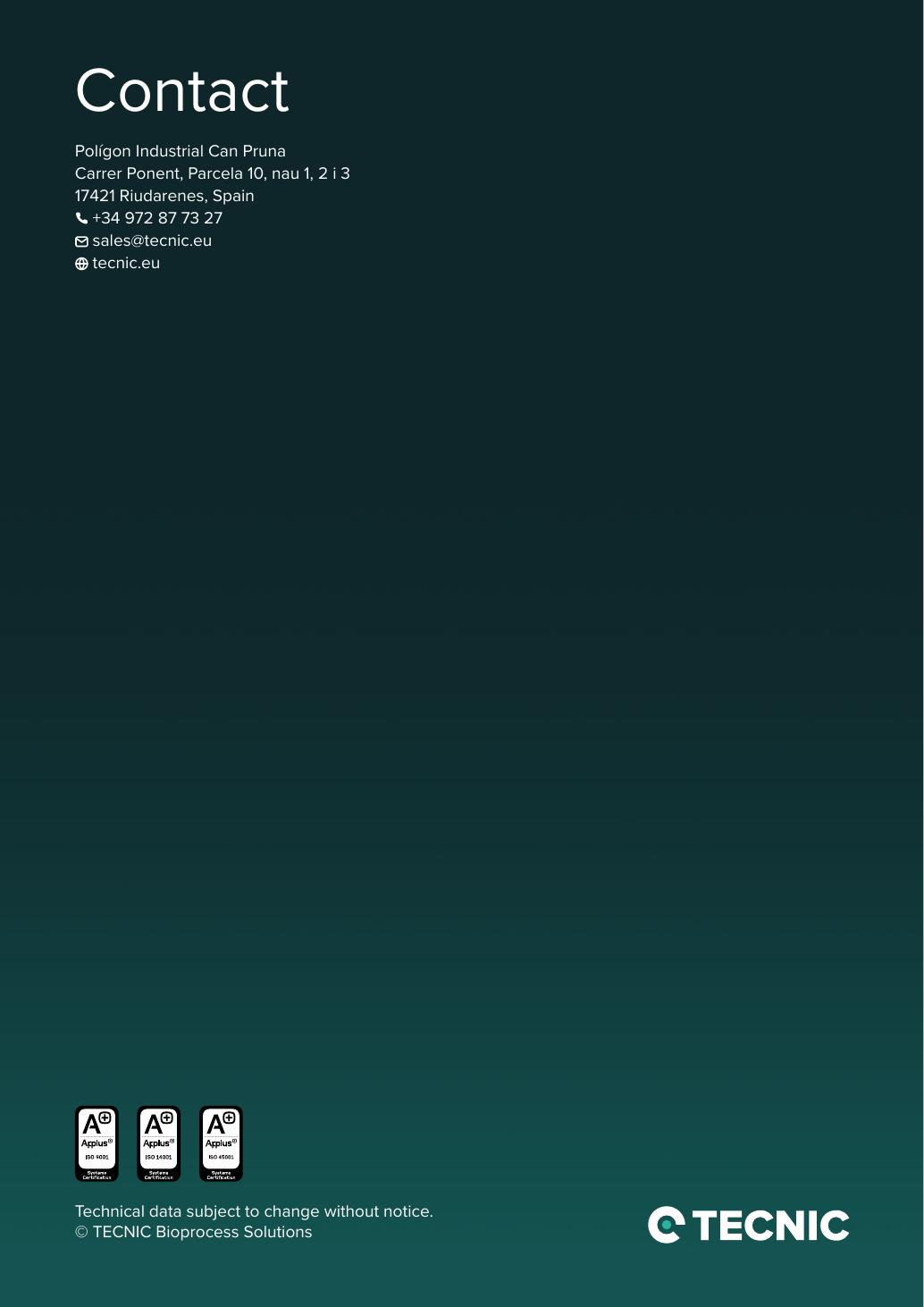

TECNIC ePROD Bioreactor MU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.
TECNIC ePROD Bioreactor MU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.
TECNIC ePROD Bioreactor MU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.
TECNIC ePROD Bioreactor MU — oficjalna plansza karty technicznej z urządzeniem, funkcjami lub rzeczywistym HMI. Źródło: TECNIC.
