Speidel Tank- und Behälterbau GmbH Braumeister 100 L (generacja z kontrolerem 5 cali)

Identyfikacja i zakres

Braumeister 100 L o numerze 45100 jest mobilną mikrowarzelnią Speidel przeznaczoną do około 100–120 L gotowego piwa i około 130 L brzeczki. Konstrukcja ma trzy malt pipe, trzy grzałki, trzy pompy, płaszcz chłodzący, ramę na kołach i pompę transferową. Panel 5″ IP65 obsługuje receptury, Wi‑Fi/OTA/MySpeidel, Tilt oraz porty 24 V i CAN.

Model różni się od 10/20/50 nie tylko skalą. Pracuje z 400 V, ma 7 kW mocy przyłączeniowej, trzy równoległe tory procesowe i własną ramę.

Identyfikacja obejmuje SKU, serial, tabliczkę 400 V, wtyk, panel, trzy pompy/grzałki, ramę i odpływ.

Dane techniczne

Cena 5500 EUR jest bieżącą obserwacją sklepu, nie stałą specyfikacją.

Granica kompletnego stanowiska

System bazowy obejmuje vessel, trzy grzałki, trzy pompy recyrkulacji, panel, ramę i płaszcz. Instalacja dodaje obwód 400 V, zabezpieczenia, wodę/chiller i odpływ. Transfer do fermentora używa dołączonej pompy oraz węży.

Karta produktu mówi o odczycie Tilt w programie fermentacji; standardowa ścieżka instrukcji po chłodzeniu przewiduje przepompowanie brzeczki do osobnego fermentora.

Trzy malt pipe i pompy zwiększają liczbę stanów częściowych.

Instalacja 400 V i 7 kW

Moc całkowita 7 kW obejmuje więcej niż 6 kW grzałek: pompy, automatykę i ewentualne rezerwy.

Warunki startu to 130 L właściwej objętości, zamknięty odpływ, odpowietrzone pompy, zablokowane złącza, stabilna rama i nadzór.

Trzy grzałki

Każda grzałka ma deklarowane 2 kW.

Trzy pompy 27 W

Trzy pompy recyrkulują brzeczkę przez trzy malt pipe.

Praca na sucho uszkadza pompę.

Trzy malt pipe i receptura

Maksymalnie 21 kg słodu rozdziela się na trzy malt pipe.

Rama, koła i ergonomia

Urządzenie waży 77 kg, a z brzeczką około 200 kg.

Płaszcz 0,6 m² i chłodzenie

Producent podaje około 0,6 m² powierzchni i orientacyjnie 50 minut chłodzenia do 25°C przy użyciu wody lodowej.

Płaszcz ma dwa przyłącza 1 cal.

Opcjonalny zawór 24 V 78049-01 ma przewód 2 m i współpracuje z kontrolerem 2021.

Transfer do fermentora

Odpływ 1 cal pionowo w dół i pompa umożliwiają szybki transfer znacznej ilości.

Ferment control i Tilt

Domyślnym bezpiecznym wnioskiem jest funkcja software dostępna dla zgodnej konfiguracji, nie automatyczne dopuszczenie vessel do fermentacji.

MySpeidel i konto

Fakty ustala się przez pasywny capture w wydzielonym VLAN-ie, bez zgadywania typowych portów.

Wi‑Fi, CAN i 24 V

Karta potwierdza Wi‑Fi do OTA/receptur; nie standard radiowy.

Urządzenie umieszcza się w osobnym VLAN-ie.

Każde akcesorium CAN ma osobny model, firmware i rolę.

Macierz awarii

Nie symuluje się zwarć na urządzeniu eksploatowanym.

Minimalny P&ID i arkusz I/O

Zawiera zabezpieczenie główne, RCD, stopnie grzałek, pompy, panel, 24 V i CAN.

Tilt wykorzystuje jednokierunkową telemetrię BLE.

Granica modelu i rewizji sterowania

Speidel Braumeister 100 L należy do ekosystemu Speidel/MySpeidel. Model 100 L jest granicznym wariantem między małą a większą serią. Interfejs i chmura są rodzinne, lecz wyposażenie procesowe musi być potwierdzane dla konkretnej rewizji.

Starszy czarny sterownik korzystał z opcjonalnego modułu BRAUMEISTERmobil i kabla USB, natomiast instrukcje urządzeń od 2021 r. opisują dotykowe sterowanie z Wi-Fi i aktualizacją przez WLAN.

Galeria produktu i MySpeidel

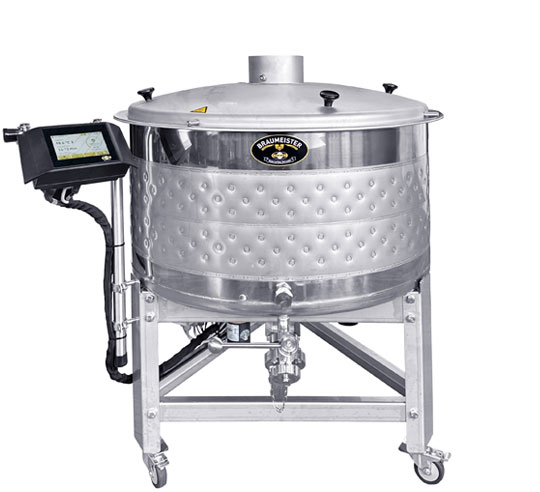

Speidel Braumeister 100 L — dokładny model z oficjalnego porównania.

MySpeidel — oficjalny widok urządzeń z nazwą, rozmiarem, lokalnym adresem IP, czasem ostatniej obecności oraz Edit/Remove.

MySpeidel — formularz dodania urządzenia przez nazwę, typ/rozmiar i adres IP. Oficjalny widok historycznej ścieżki lokalnego wiązania.

MySpeidel — ustawienia profilu i jednostek użytkownika.

MySpeidel — lista My Recipes, wyszukiwanie i wybór urządzenia do synchronizacji.

MySpeidel — edycja etapów receptury z temperaturą i czasem. Zmiana profilu może przełożyć się na wykonanie po synchronizacji.

MySpeidel — import receptury z pliku przez przeciągnięcie. Jest to dodatkowa granica danych wejściowych.

Sześć widoków MySpeidel jest materiałem rodzinnym. Pokazują portal webowy używany przez Braumeister i powiązane regulatory, ale nie dowodzą, że każdy historyczny egzemplarz ma wbudowane Wi-Fi. Dokładność sprzętową zapewnia pierwszy obraz i opis rewizji na tabliczce/ekranie.

Architektura sterowania

Warstwa lokalna wykonuje recepturę i bezpośrednio steruje grzaniem, pompą lub zaworem temperatury. Warstwa Wi-Fi łączy urządzenie z siecią i MySpeidel. Portal przechowuje konto, urządzenia i receptury, zapewnia synchronizację oraz — dla obsługiwanych firmware — monitoring i zdalne sterowanie. Aktualizator starszej generacji pracuje z komputera przez USB i przesyła plik HEX.

To co najmniej pięć granic zaufania: panel–operator, sterownik–element mocy, sterownik–moduł radiowy, urządzenie–portal oraz komputer serwisowy–USB. Awaria chmury nie jest tym samym co awaria regulatora, ale błędnie zsynchronizowana receptura może zostać wykonana lokalnie po rozłączeniu.

Lokalny HMI

Nowe sterowanie dotykowe prowadzi przez konfigurację, ekran startowy, receptury, tryb ręczny, Wi-Fi i ustawienia. Pasek stanu rozróżnia pompę, grzanie i temperaturę. Operator może utworzyć lub zmienić recepturę na urządzeniu, a następnie zapisać ją. Automatyczne wykonanie nadal wymaga reakcji przy etapach technologicznych, np. dodaniu chmielu lub wyjęciu rury słodowej.

Tryb ręczny pozwala włączać pompę i grzanie oraz ustawić temperaturę. Żółty symbol oznacza aktywację, a częściowo żółty może znaczyć, że pompa jest logicznie włączona, lecz zatrzymana zabezpieczeniem temperaturowym. Sam zrzut ekranu nie zawsze dowodzi przepływu lub poboru mocy; potrzebne są pomiary i stan urządzeń wykonawczych.

W większych modelach pompa może być regulowana prędkością lub ciśnieniem. Instrukcja 200/500/1000 L podaje ochronne wyłączenie pompy przy 90°C i ponowne włączenie przy 88°C. Zalecane ciśnienie obiegu jest około 0,15–0,20 bar dla 200 L i 0,10–0,15 bar dla 500/1000 L, z ograniczeniem około 0,25/0,20 bar. To granice procesu, nie parametry sieci.

MySpeidel — rzeczywisty interfejs webowy

MySpeidel jest przeglądarkowym panelem konta. Oficjalne materiały pokazują Device overview, dodanie urządzenia, profil, My Recipes, publiczne receptury, kreator i upload pliku. W przeciwieństwie do aplikacji mobilnej jest to rzeczywisty interfejs webowy dostępny przez myspeidel.com.

Historyczna instrukcja dodawania prosi o nazwę, rozmiar i adres IP urządzenia, a komunikację określa jako przeznaczoną do własnej sieci WLAN.

Nowszy tryb client, opisany przy firmware 1.1.27, umożliwia sterowanie „z każdego miejsca” przez MySpeidel.

Widok urządzeń pokazuje lokalny adres IP i last time online. Te pola są artefaktami śledczymi: pozwalają korelować egzemplarz z DHCP oraz ustalić ostatnią obecność w usłudze. Nie są dowodem stałego IP ani publicznej dostępności urządzenia.

Konto, rejestracja i uprawnienia

Do MySpeidel potrzebne jest konto. Dla starszego modułu instrukcja każe wpisać w urządzeniu adres e-mail konta, odebrać wiadomość potwierdzającą i dodać rozpoznane urządzenie do własnych urządzeń. W nowych instrukcjach powiązanie może być częścią pierwszej konfiguracji.

Portal MySpeidel pozwala edytować lub usunąć powiązane urządzenie.

Receptury, synchronizacja i upload

My Recipes przechowuje prywatne i publiczne receptury, a użytkownik wybiera urządzenie do synchronizacji. Instrukcja podkreśla, że rozmiar Braumeistera w recepturze musi odpowiadać urządzeniu; synchronizowane są tylko pasujące przepisy. Ten filtr ogranicza pomyłki, lecz nie zastępuje walidacji temperatur, czasu, wody i mocy.

Portal umożliwia import receptury z pliku metodą drag-and-drop.

Auto-Sync może przenieść zmianę z konta do sterownika bez ręcznego przepisywania.

Firmware starszego sterownika i modułu WLAN

Strona Downloads udostępnia historyczny BraumeisterSoftwareUpdater 1.1.27-120918 dla Windows 7+ i macOS 10.11.4+. Pakiet obejmuje seryjną wersję 1.1.26 oraz opcjonalny firmware modułu Wi-Fi 4.8.5. Instrukcja nakazuje najpierw podnieść moduł z 4.8.4 do 4.8.5, a potem firmware Braumeistera.

Do użycia BRAUMEISTERmobil wymagany jest sterownik co najmniej 1.1.27. Komputer łączy się przez USB, system instaluje sterownik, aktualizator przesyła plik HEX, a po odłączeniu kabla i ponownym zasileniu urządzenie startuje z nową wersją. Kabel 66943 jest przeznaczony do starego czarnego kontrolera, nie do sterowania od 2021 r.

1.1.27 oznacza linię kontrolera/updatera, 1.1.26 wersję seryjną w pakiecie, a 4.8.5 firmware modułu Wi-Fi.

Aktualizacje nowej generacji

Instrukcje nowych Braumeisterów mówią, że software stale się rozwija, a aktualizacje są wykonywane przez WLAN. Przykładowe nowe funkcje to obsługa Tilt, program fermentacji i wykres ustawień przerw pompy. Release notes w sterowniku mają pokazywać zmiany.

Gärmeister CONTROL 2.0 — odrębna funkcja

Gärmeister CONTROL 2.0 steruje jednym zbiornikiem i do pięciu faz czasu/temperatury. Do chłodzenia lub grzania wymaga zewnętrznego obiegu o odpowiedniej temperaturze; regulator przełącza zawór. Zintegrowane Wi-Fi łączy go z MySpeidel, gdzie proces można monitorować i zmieniać online.

Starsza instrukcja Gärmeister CONTROL wymagała modułu BRAUMEISTERmobil i firmware co najmniej 1.1.3, a strona Downloads wymienia updater 1.1.5.

Zdalne Start/Stop oraz zmiana profilu temperatury mają skutek biologiczny: mogą przedwcześnie schłodzić, zatrzymać fermentację lub utrzymać medium w strefie sprzyjającej kontaminacji. Zewnętrzny zawór i agregat stanowią osobne urządzenia i muszą mieć niezależne ograniczenia bezpieczeństwa.
