Sartorius Biostat STR 50-DW Generation 1

Biostat STR 50-DW pierwszej generacji jest jednorazowym bioreaktorem mieszadłowym o zakresie roboczym 12,5–50 L i objętości całkowitej 68 L. Wariant DW ma holder z podwójną ścianą, wodny obieg grzania/chłodzenia i lokalną wieżę DCU4. Późniejszy BIOSTATSTR2 ma holder 185 kg, a Generation 3 wykorzystuje Biobrain.

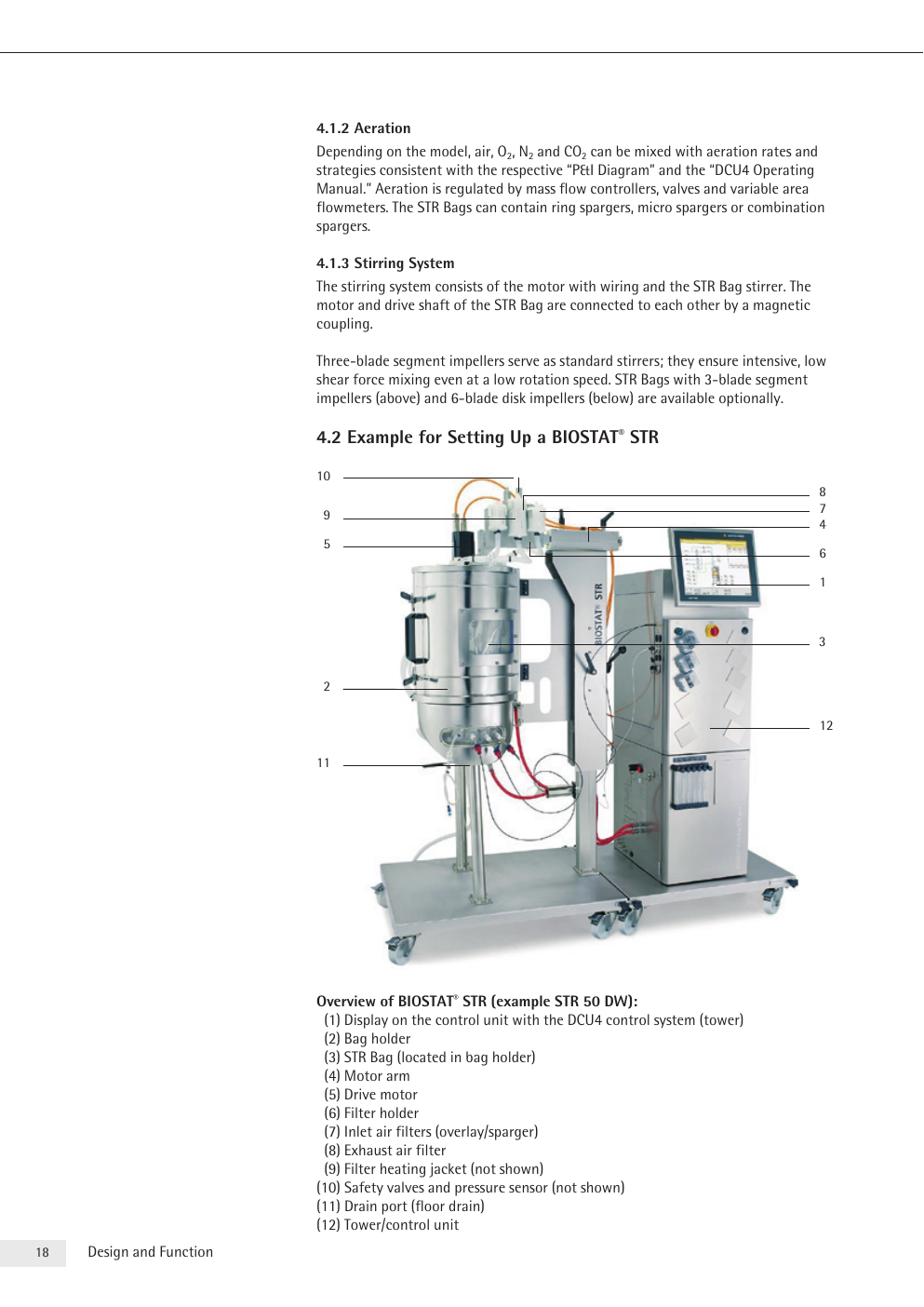

Źródło: Sartorius, instrukcja SBT6010-e-197, s. 18.

Identyfikacja i granica generacji

Najpewniejszą różnicą wobec STR2 jest mechanika: holder Gen 1 50-DW waży 113 kg, ma 923 × 754 × 1800 mm i łączy się z wieżą 182 kg. Instrukcja STR2 podaje dla nowszego holdera 185 kg oraz 588 × 880 × 1952 mm.

Wariant SW używa elektrycznych mat grzejnych i jest innym wykonaniem termicznym. Ta karta dotyczy tylko DW.

Worek, geometria i napęd

STR Bag 50 ma 68 L całkowicie, 50 L maksymalnie i minimum 12,5 L. Geometria H/D wynosi około 2:1. Standardowe mieszadła są trójłopatowymi segmentami; opcjonalnie stosowano dolny dysk sześci łopatowy z górnym trójłopatowym.

Napęd i wał worka łączy sprzęgło magnetyczne. Maksimum 240 rpm jest limitem sprzętowym dla rozmiaru, nie domyślną nastawą procesu. DCU4 ma stopniowo dochodzić do setpointu, a przed wyłączeniem instrukcja prowadzi przez redukcję do 10 rpm i dopiero zatrzymanie.

Holder ma wysoko regulowane ramię silnika dla 50/200 L.

Materiały kontaktowe podane w instrukcji to ULDPE na powierzchni folii, poliwęglan/PET dla elementów wewnętrznych, PE dla portów, silikon platynowany i TPE dla przewodów.

Holder, masa i ustawienie

Pusty holder 50-DW waży 113 kg. Ma 923 mm szerokości, 754 mm głębokości i maksymalnie 1800 mm wysokości; z wieżą szerokość zestawu wynosi około 1723 mm. Odstęp bezpieczeństwa wynosi 200 mm, a kabel połączeniowy ma 5 m.

Wieża waży 182 kg i ma 800 × 754 × 1595 mm.

W przeciwieństwie do cięższego STR2, masa 113 kg pomaga rozpoznać pierwszą generację.

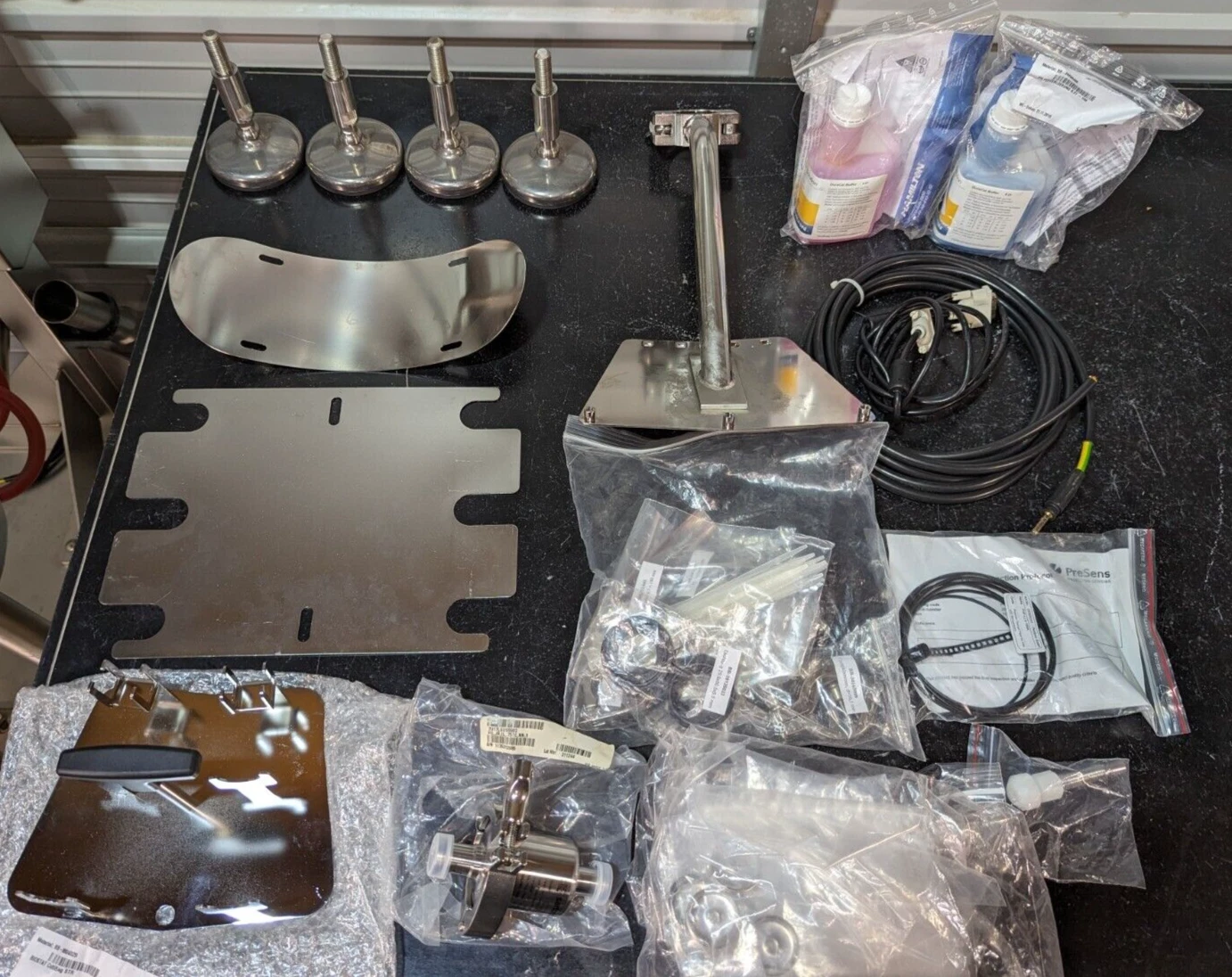

Źródło: oferta eBay dokładnego STR 50-DW.

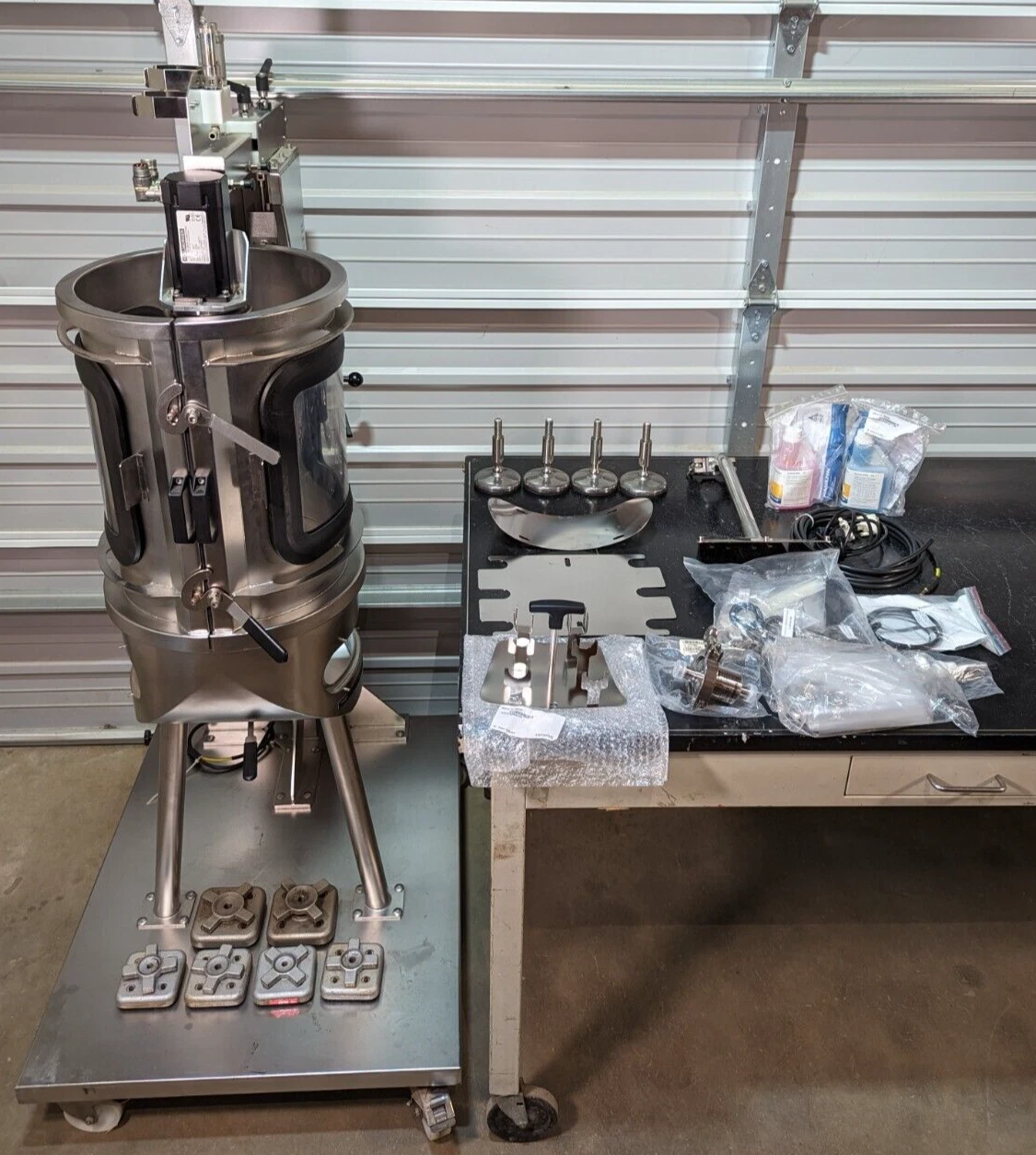

Źródło: oferta eBay dokładnego STR 50-DW.

Double Wall i utilities

Wariant DW używa obiegu gorącej/chłodzącej wody z modułem temperowania w wieży. Zakres procesu sięga do 50°C, przy czym dolna granica jest około 8°C powyżej temperatury wody chłodzącej. Zasilanie cooling water dla pojedynczej wieży wynosi 12 L/min przy 2 bar, a dla twin 24 L/min.

Zasilanie elektryczne całego układu podano jako 208 V/60 Hz/23 A albo 400 V/50 Hz/18 A.

Warunki otoczenia: 10–40°C, wilgotność poniżej 85%, wysokość do 2000 m, wnętrza, pollution level 2 i overvoltage category II.

TCU, zawory, pompa obiegowa, jacket temperature i czujnik procesu są osobnymi torami.

Wariant ma aktywny JTEMP, moduł obiegu, zawory wody i połączenia z podwójną ścianą; SW steruje; zdejmowanymi matami.

Gazy i ochrona przed nadciśnieniem

Jest to potwierdzony limit czynności instalacyjnej.

Sensory, pompy i porty

Z tyłu wieży udokumentowano B1: Ethernet host, uziemienie, mains, trzy wagi i trzy substrate connections na jednostkę oraz external signals.

Na froncie znajdują się rotametry i pompy perystaltyczne, których przypisanie do funkcji kwas, zasada, feed lub antifoam zależy od konfiguracji zamówienia.

PT100 BB-8804037, pressure sensor BB-8804062, jego kabel 3 m BB-8804093, safety valve BB-34163124, holder sensora 50 L BB-8804032, exhaust cooler kit BB-34161835 oraz kabel Ethernet 5 m BB-34147260.

DCU4: hardware i software

DCU4 jest mikroprocesorowym systemem zaprojektowanym dla Biostat STR i obsługiwanym przez touch panel. Instrukcja urządzenia odsyła do oddzielnego DCU4 Operating Manual dla kont, pętli, Settings i haseł.

DCU4 ma tryby lokalne i zdalne, Main, Trend, Calibration, Control Loops, Settings, alarmy i password system.

Domyślne hasło i użytkownicy

Oficjalny manual DCU4 dla Biostat STR z 2015 r. podaje fabryczne standardowe hasło 19, customer-specific standard password oraz osobne hasło serwisowe. Funkcje chronione obejmują parametry regulatorów, PV ranges i Manual Operation. Hasło 19 jest potwierdzonym historycznym poświadczeniem tej platformy.

Instrukcja nakazuje udostępniać stronę z hasłami tylko uprawnionym.

Ethernet host i integracja

Faktyczny protokół ustala się z dokumentacji oraz pasywnego ruchu.

Fizyczny port jest częścią powierzchni ataku.

Firmware, storage i aktualizacje

Oznaczenie „400/09” potwierdza rewizje sprzętowe wewnątrz tej generacji.

Kopia ma serial źródła, datę, SHA-256 i wynik odtworzenia.

Ceny i rynek wtórny

Dokładny używany Biostat STR 50 o stock number BTH151 jest oferowany z ceną na zapytanie. Nowsze używane STR2 osiągają około 47–63 tys. USD, a pakiet STR2 50/200 z chillerem jest oferowany za 187 500 USD.

Wyniki pełnego researchu Sartorius i B. Braun

Model i generacja sterowania

Karta opisuje Sartorius Biostat STR 50-DW Generation 1. Udokumentowana skala: 12,5–50 L roboczo; 68 L całkowicie. Pierwsza generacja Biostat STR/CultiBag STR korzysta z historycznej control tower, oddzielnego układu ogrzewania oraz gazowania właściwego dla tej generacji.

Naczynie lub disposable, control tower, lokalny panel, komputer SCADA i integracja DCS są odrębnymi elementami systemu. Logo B. Braun, Sartorius Stedim albo Sartorius wskazuje okres dokumentacji, lecz nie zastępuje identyfikacji control tower i firmware.

Platformy Sartorius

Biobrain jest współczesną platformą STR Generation 3 i Biostat RM. Oficjalne materiały opisują lokalne wykonywanie receptur, PAT, OPC UA, integrację z systemami nadrzędnymi, wsparcie antywirusowe i zabezpieczony zdalny serwis. Biobrain Supervise agreguje procesy, alarmy i dane z urządzeń połączonych przez OPC UA.

Oficjalny stos technologiczny Biobrain; dotyczy współczesnych STR Generation 3 i RM.

Oficjalny diagram integracji Biobrain z warstwą nadrzędną.

Oficjalny widok platformy Biobrain Supervise.

Dodatkowy materiał ilustracyjny

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. STR Generation 1 — oficjalny system rodzinny.

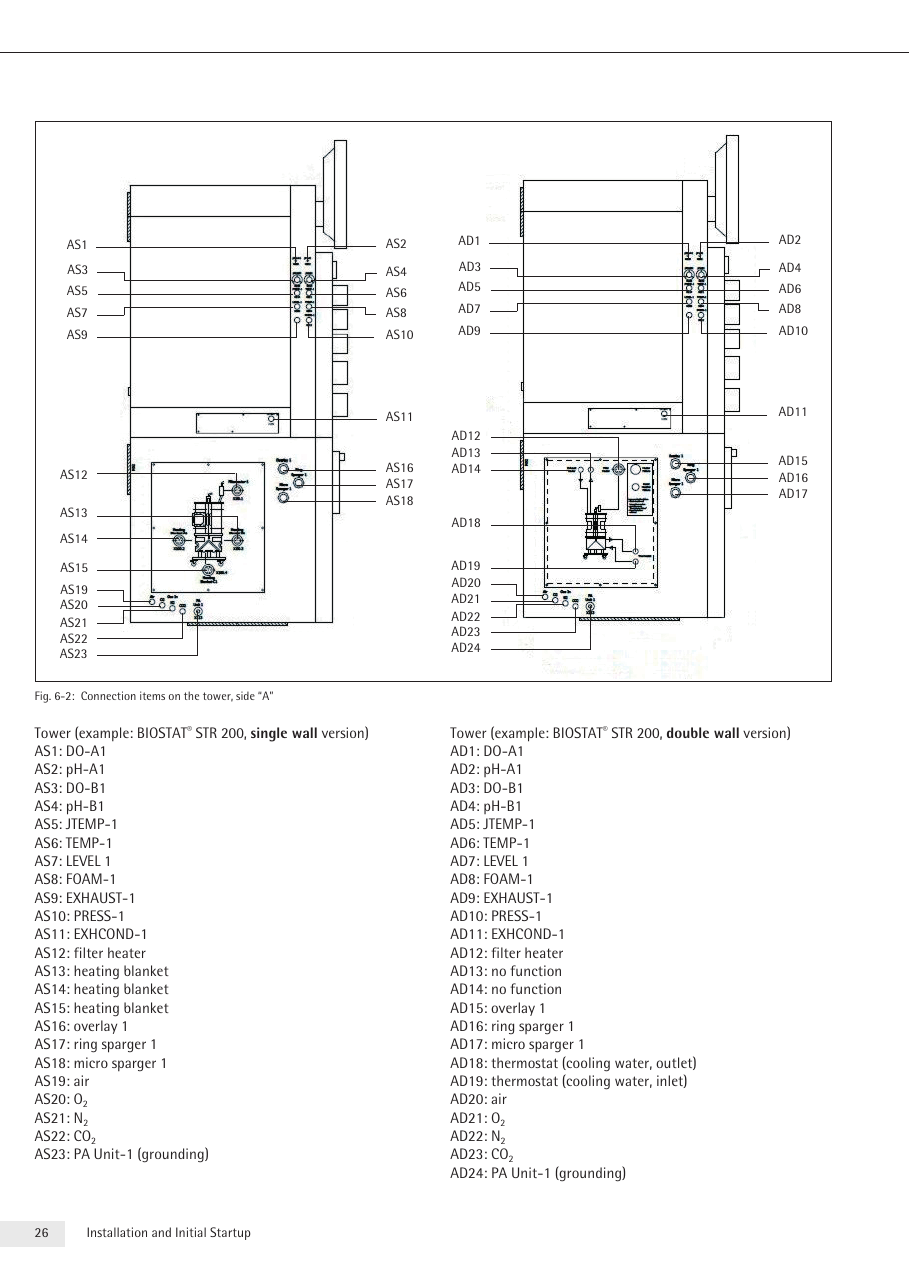

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. STR Generation 1 — połączenia control tower.

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. STR Generation 1 — architektura gas mixing.

Źródła

• Sartorius — Operating Instructions BIOSTAT STR 50–1000, SBT6010-e-197 — źródło modelu, wymiarów, mas, SW/DW, zasilania, I/O i części.
• Sartorius — DCU4-System für Biostat STR, SBT6027-d150603 — hasło 19, konta, ustawienia i architektura DCU4.
• Frontiers — zestawienie geometrii komercyjnych single-use bioreactors — niezależne porównanie zakresu i konstrukcji STR 50.
• Machinio — używany Biostat STR 50 BTH151, cena na zapytanie — obserwacja rynku wtórnego.
• eBay — używany uchwyt worka BIOSTAT STR 50-DW z akcesoriami — dokładne oznaczenie wariantu i fotografie mechaniki oraz osprzętu.
• Loud Lion Supply — porównawcza oferta pakietu nowszego STR2 50/200 L — górny punkt porównawczy, nie cena Gen 1.
