Sartorius Biostat STR Generation 2 50 L

Biostat STR Generation 2 50 L, identyfikowany w dokumentacji jako typ BIOSTATSTR2, jest jednorazowym bioreaktorem mieszadłowym o objętości roboczej 12,5–50 L. Sartorius wprowadził tę generację 27 kwietnia 2017 r. jako pięciostopniową rodzinę 50–2000 L. Karta dotyczy drugiej generacji z lokalnym systemem DCU4, nie bieżącego Generation 3 z Biobrain i nie starszego STR 50-DW pierwszej generacji.

Źródło: Richmond Scientific — używany BIOSTAT STR2 50 L.

Identyfikacja i granice modelu

Nazwy używane przez sprzedawców wtórnych są niespójne: STR2, BIOSTATSTR2, STR 50, dual 50 L i 2G.

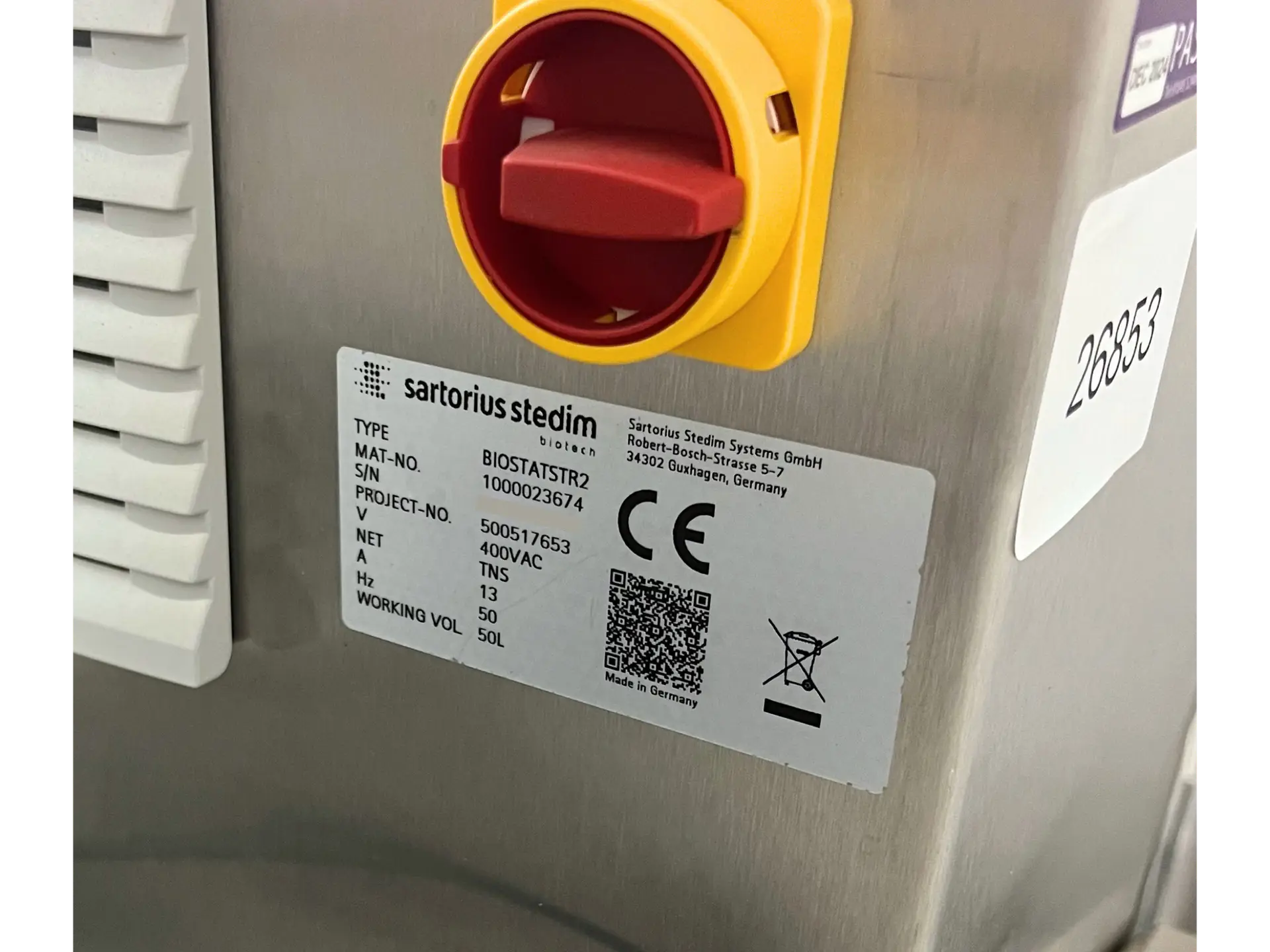

Źródło: Richmond Scientific. Tabliczka potwierdza typ BIOSTATSTR2 fotografowanego egzemplarza.

Skala, geometria i mechanika

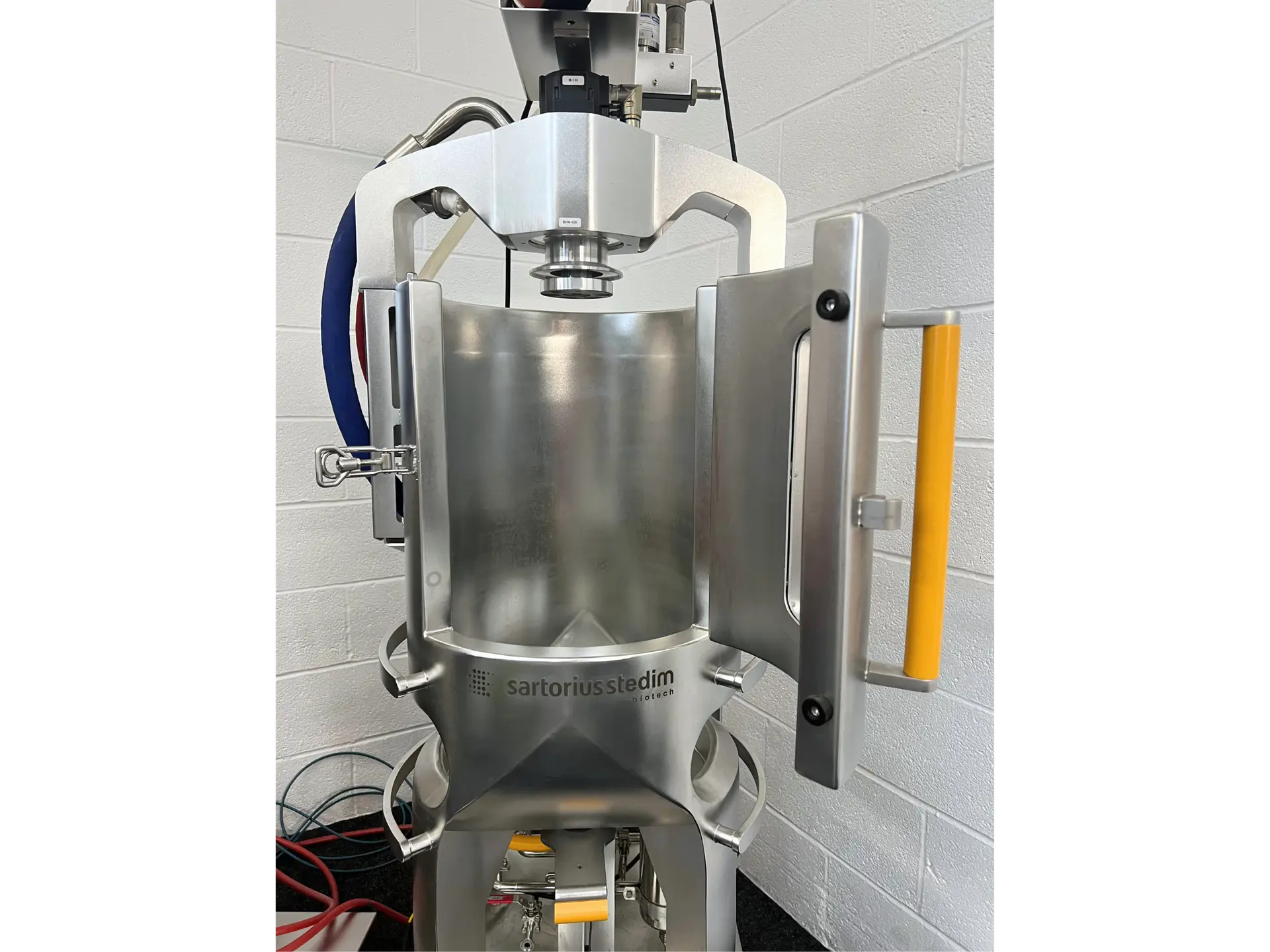

Worek 50 L ma 68 L całkowicie, 50 L maksymalnie i 12,5 L minimalnie. Turndown wynosi 1:4. Maksymalna dopuszczalna prędkość mieszadła dla tabeli standardowej wynosi 240 min⁻¹. Napęd zewnętrzny łączy się z wałem worka, a worek wykorzystuje dwa segmentowe wirniki na centralnym wale.

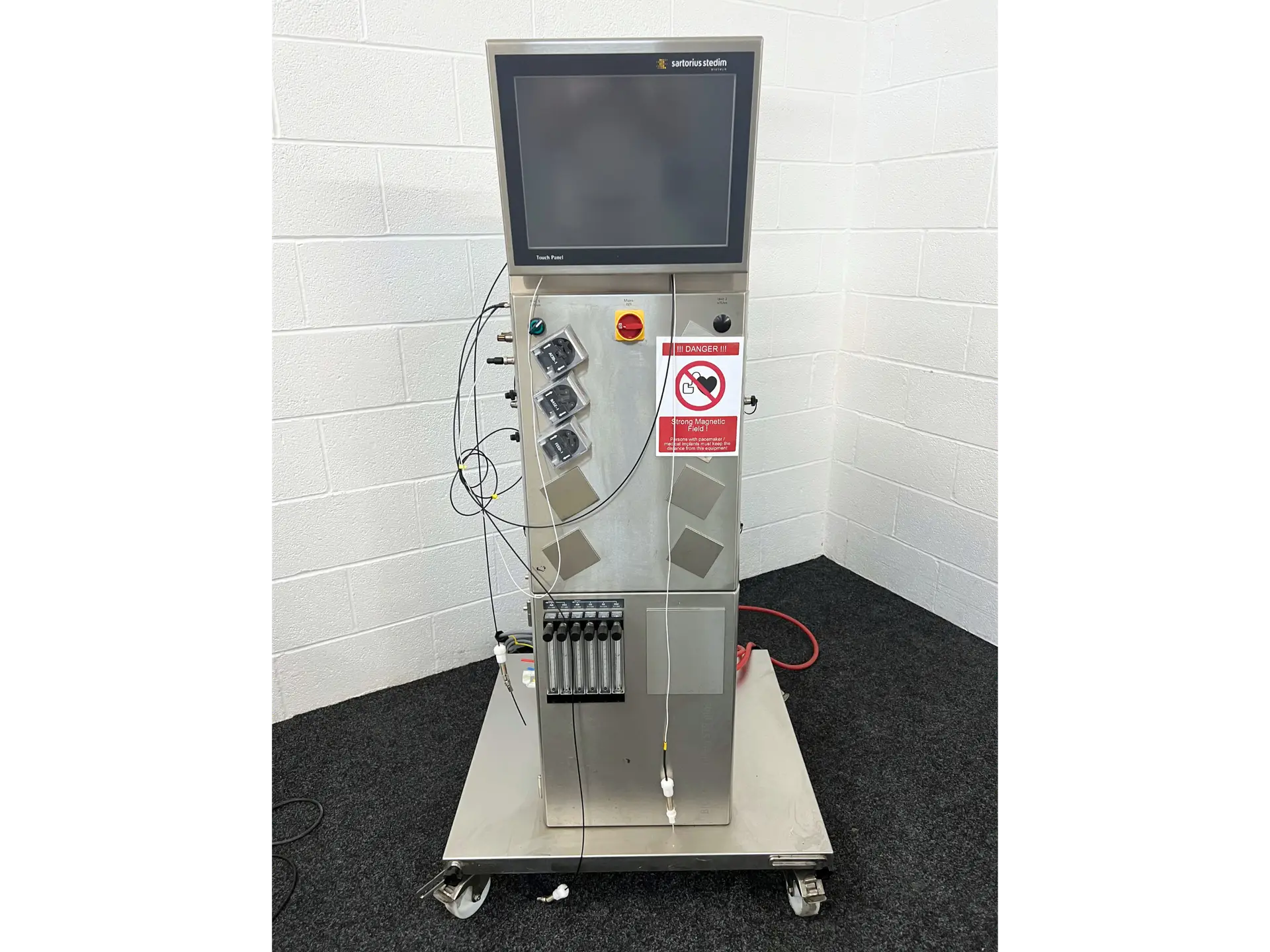

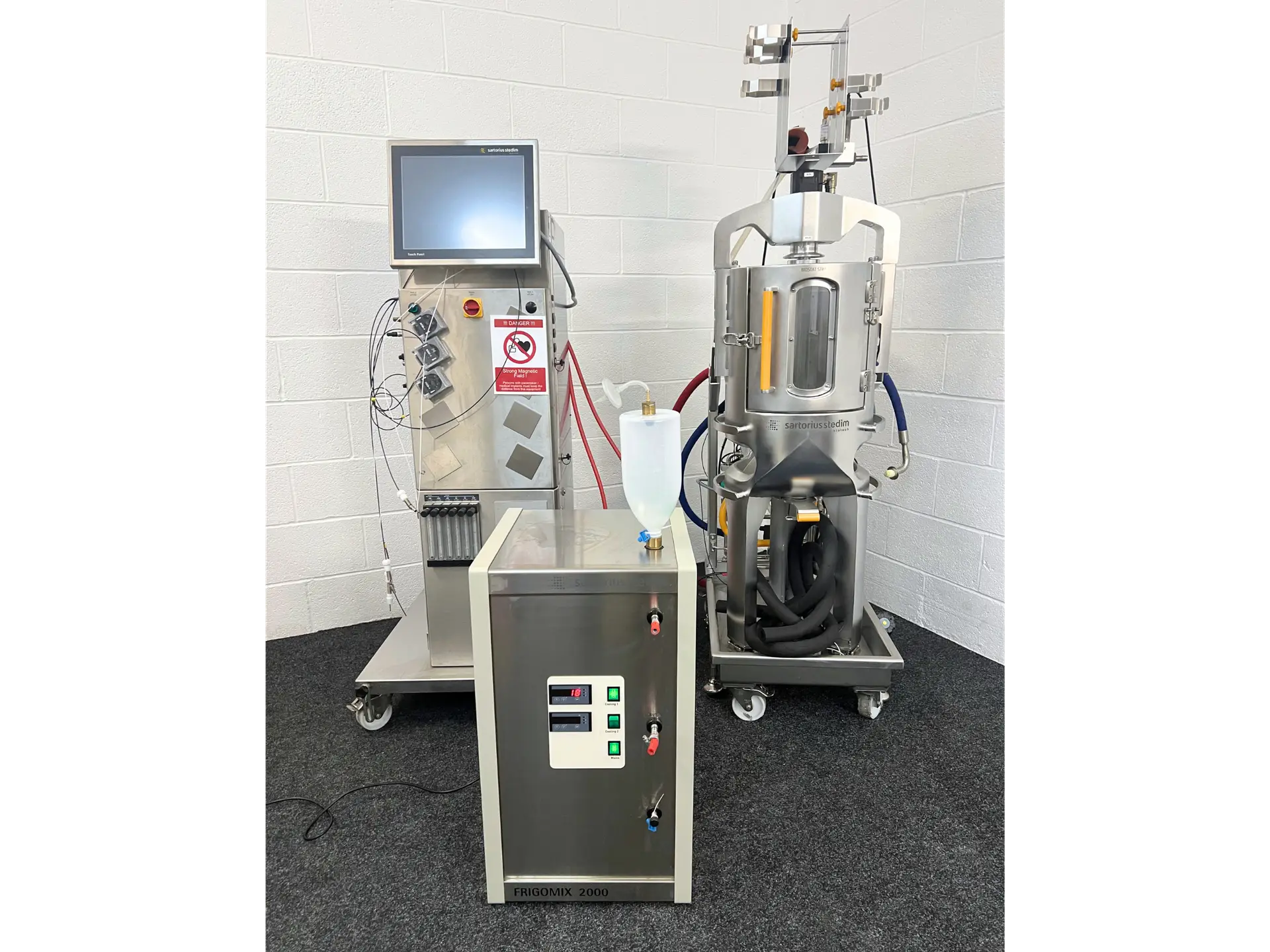

Holder 50 L ma około 588 × 880 × 1952 mm i masę netto około 185 kg. Wieża control/supply ma 800 × 850 × 1708 mm i około 180 kg. Są to dwa osobne aktywa, do których dochodzą TCU lub obieg termiczny, wagi, pompy zewnętrzne, analizatory i komputer nadrzędny. Dla układu Twin wspólna wieża obsługuje dwa holdery, co tworzy wspólny punkt awarii zasilania, HMI, zegara, sieci i konfiguracji.

Worek wraz z opakowaniem waży według instrukcji około 12–15 kg. Do jego instalacji dokumentacja przewiduje dwie osoby. Nóżki holdera mają regulację 104–150 mm, co ma znaczenie dla poziomowania i wskazań masy.

Źródło: Richmond Scientific.

Termika i media techniczne

Instrukcja STR2 określa temperaturę otoczenia +5 do +40°C, wilgotność poniżej 80% do 31°C i stopniowo poniżej 50% przy 40°C, wysokość poniżej 2000 m oraz stopień ochrony IP44.

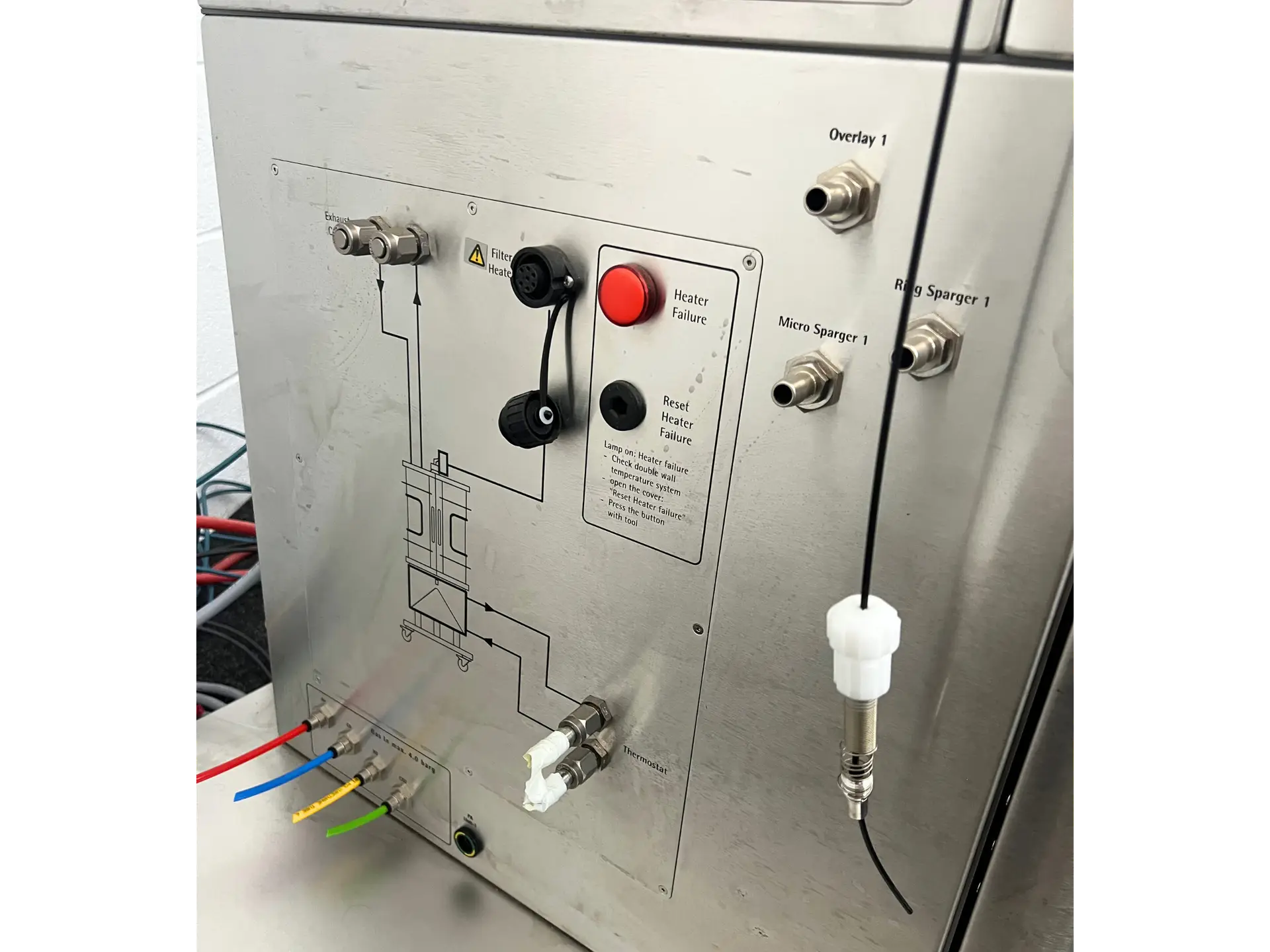

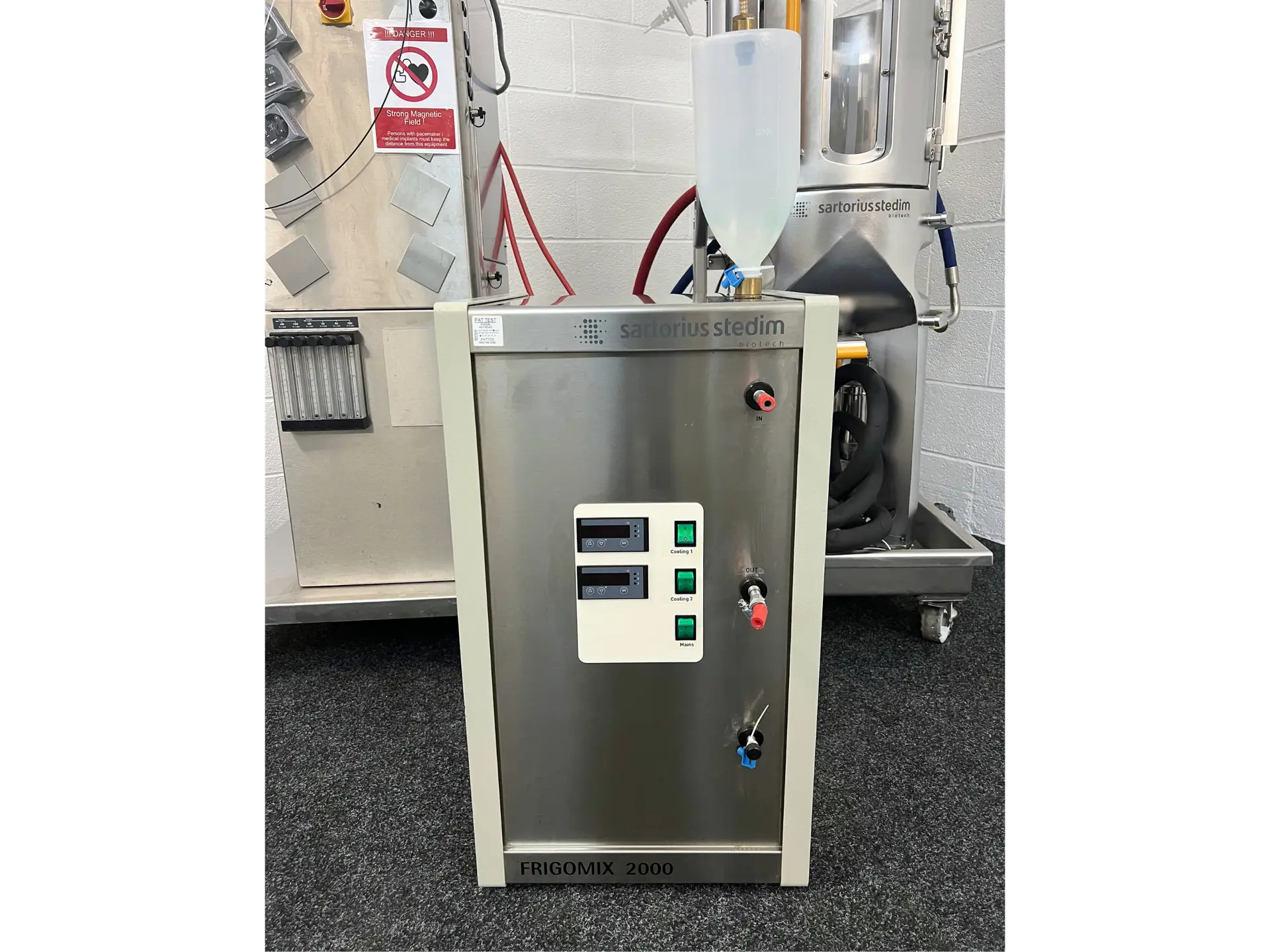

Przepływ zasilający wynosi co najmniej 15 l/min, maksymalne ciśnienie 6 barg, a temperatura medium 1–40°C. Dla podwójnej ściany dopuszczono 0,5 bar i 1–60°C; temperatura procesu wynosi 8–40°C powyżej temperatury czynnika chłodzącego.

Źródło: Richmond Scientific.

Źródło: Richmond Scientific.

Gazowanie i ochrona przed nadciśnieniem

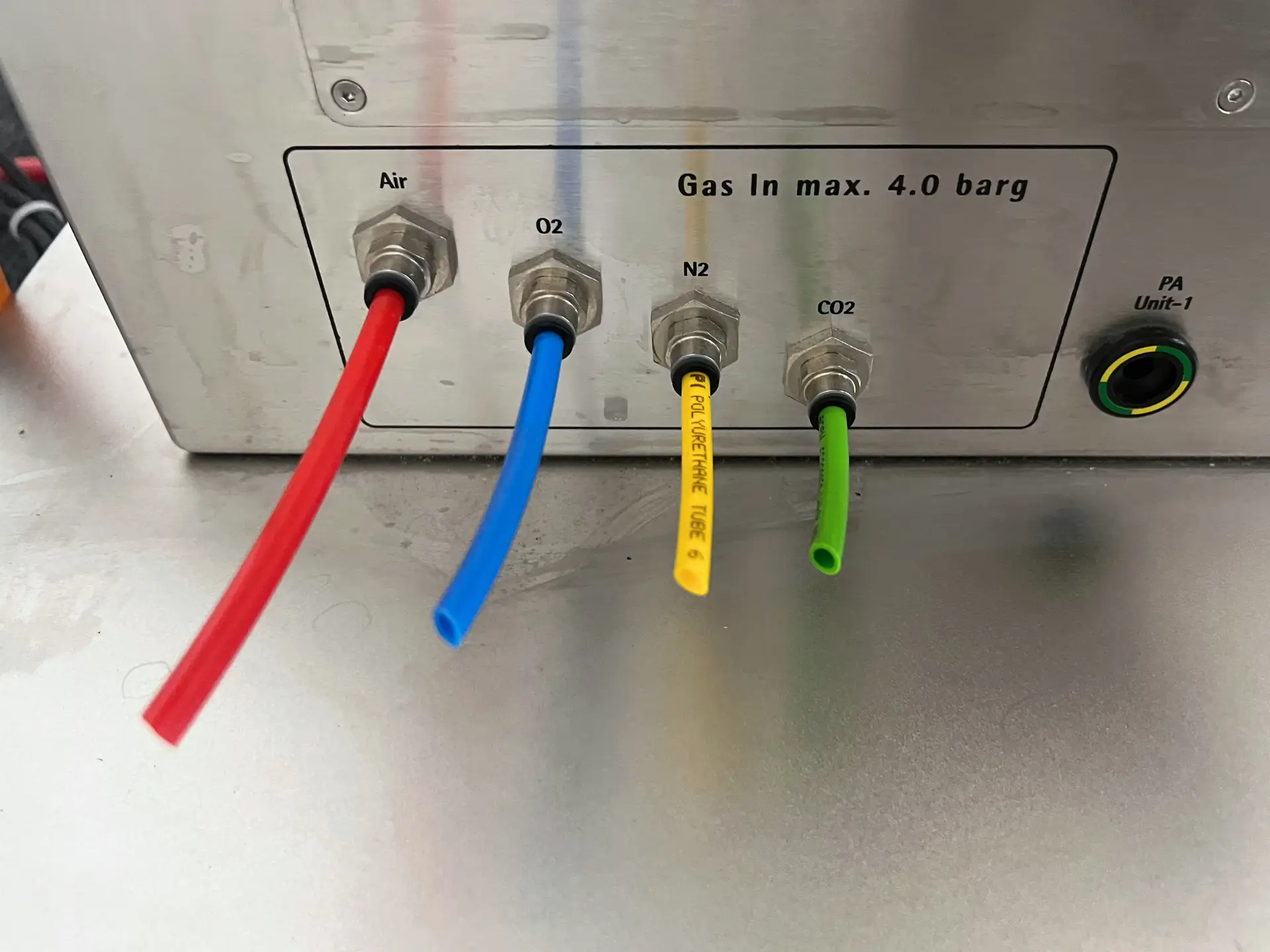

Dla STR2 50 L instrukcja podaje maksymalnie 0,1 vvm, czyli 5 L/min, na pojedynczą linię gazową oraz 0,2 vvm, czyli 10 L/min, łącznie do worka. Limit microspargera wynosi 0,1 vvm, a ring spargera 0,2 vvm.

Czujnik ciśnienia headspace steruje odcięciem gazowania przy 50 mbar.

Źródło: Richmond Scientific.

Pompy, sensory i złącza

Na jeden holder można zintegrować do sześciu pomp perystaltycznych dla węży o średnicy wewnętrznej 1,6–8,0 mm i ściance 1,6 mm. Instrukcja wymienia głowice Watson-Marlow 314 o stałej prędkości 6 lub 60 min⁻¹ oraz analogowo regulowane 1–200 min⁻¹. Dodatkowo można przyłączyć do czterech pomp zewnętrznych.

Panel dla każdego UNIT udostępnia m.in. optyczne i elektrochemiczne pH/pO₂, temperaturę, ciśnienie, opcjonalny BioPAT ViaMass, dwa wejścia 0–10 V, dwa wejścia 4–20 mA, złącza szeregowe, pompowe, wagowe, grzałki filtrów, exhaust condenser i fieldbus. Złącza M12 oraz VP8 nie określają same z siebie protokołu ani bezpieczeństwa.

BioPAT ViaMass jest oficjalnie wspierany przez Gen 2. Preamplifier ma osobny moduł elektroniki, uchwyt SSS000033, kable ODU–M12 3 lub 5 m i uziemienie wyrównawcze. Producent nakazuje połączyć go po napełnieniu do minimum 25% maksymalnej objętości i nie rozłączać przed końcem hodowli.

Architektura sterowania DCU4

Control/supply unit ma lokalny ekran, główny wyłącznik, oddzielne przełączniki UNIT-1/UNIT-2, pompy, przepływomierze, port USB oraz z tyłu port Ethernet host na złączu M12 do systemu zewnętrznego. Menu DCU4 obejmuje Main, Calibration, Controller, Settings i Trend. Funkcja Shutdown przenosi wyjścia regulatorów do zdefiniowanej pozycji bezpiecznej, a Remote pozwala sterować wieżą z centralnego komputera.

Źródło: Richmond Scientific.

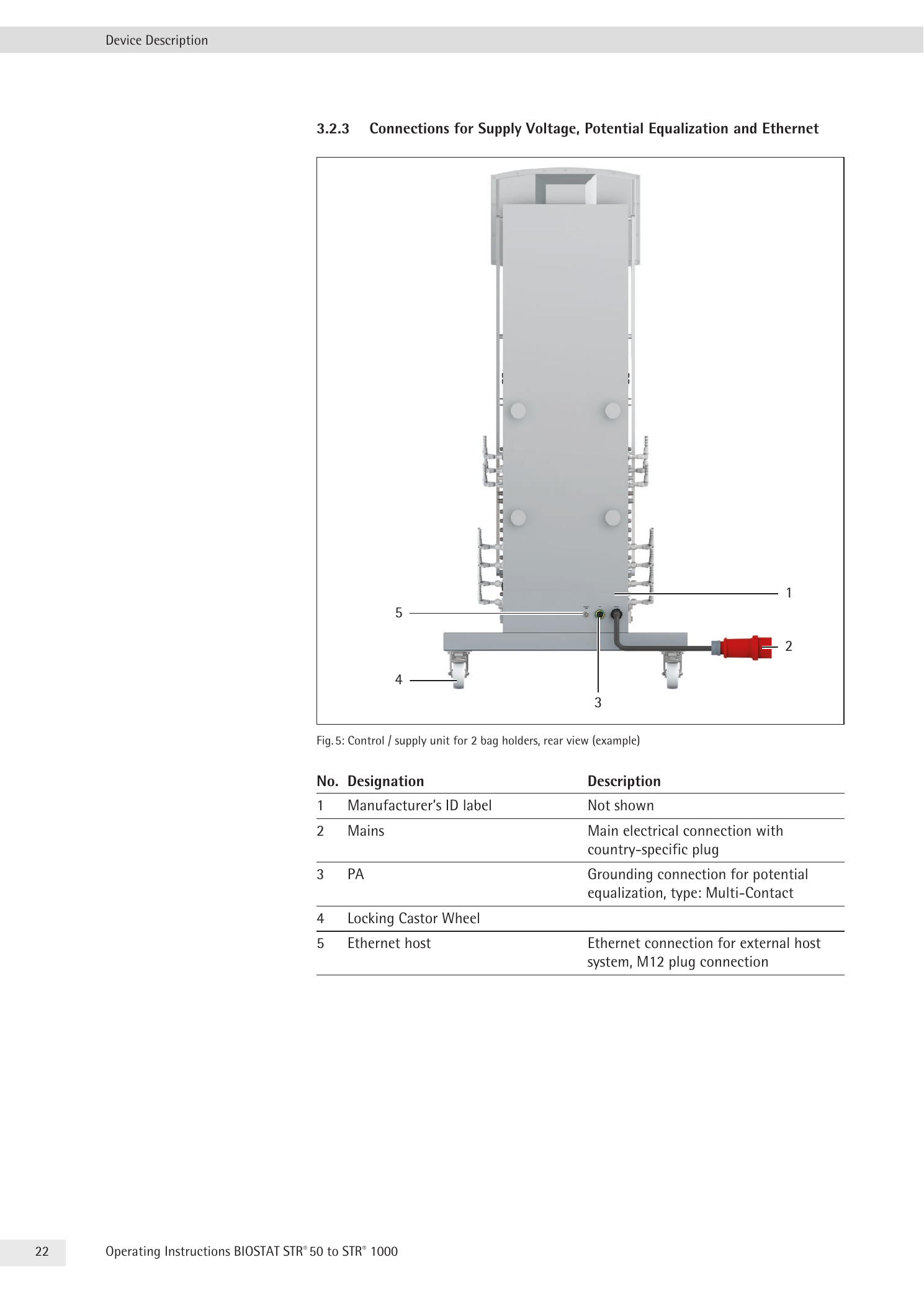

Źródło: Sartorius, instrukcja SBT6049-e191105-199, s. 22.

Dane te pozyskuje się z tabliczek modułów, ekranu serwisowego, dokumentacji elektrycznej, legalnie wykonanego backupu oraz pasywnej obserwacji sieci.

Oficjalny komunikat premierowy potwierdza integrację z BioPAT MFCS i zewnętrznymi DCS, w tym Emerson DeltaV oraz Siemens SIMATIC PCS 7. jednego uniwersalnego protokołu i portu dla każdej dostawy.

Firmware, funkcje wersyjne i konfiguracja

Instrukcja SBT6049-e191105-199 zawiera dwie wskazówki wersyjne. Od firmware V 7.8 dostępna jest funkcja Maintenance Info. Ten sam próg występuje w opisie zachowania regulatora pH: dokument mówi o różnicy między działaniem split-range do wersji 7.8 a zachowaniem od V7.8.

Funkcja User Parameters umożliwia eksport i import parametrów DCU oraz danych uwierzytelniających użytkowników w jednym pliku parametrów.

Hasła, użytkownicy i logbook

Instrukcja ujawnia, że funkcje indywidualnie chronione hasłem używały standardowego hasła fabrycznego 19 albo hasła ustawionego dla klienta.

Opcjonalny Logbook zapisuje komunikaty od startu systemu; według instrukcji wpisów nie można zmieniać, usuwać ani dodawać z interfejsu funkcji.

DCU4 pozwala synchronizować czas z podanym adresem serwera czasu i ustawić strefę.

Manual Operation i powierzchnia nadużyć

Najważniejsze przypadki do wykrycia to wymuszone pH/DO/ciśnienie, ręczne otwarcie gazu, uruchomienie pompy, zmiana wyjścia temperatury i pozostawienie symulacji po serwisie.

Ceny i rynek wtórny

We wrześniu 2026 r. używany pakiet STR2 z kontrolerem, holderami 50 L i 200 L, oboma napędami oraz chillerem Neslab był oferowany za 187 500 USD.

Osobne oferty używanego BIOSTATSTR2 bez jednoznacznego rozmiaru pojawiały się około 47 399–63 056 USD. Dual 50 L był oferowany bez jawnej ceny. Rozrzut wynika z kompletności wieży, holdera, napędu, chłodzenia, pomp, licencji, dokumentacji i możliwości demonstracji.

Wyniki pełnego researchu Sartorius i B. Braun

Model i generacja sterowania

Karta opisuje Sartorius Biostat STR Generation 2 50 L. Udokumentowana skala: 12,5–50 L roboczo; 68 L całkowicie. Biostat STR Generation 2 używa control tower DCU4 i ma własne mapy hostów Ethernet, gazów, pomp oraz akcesoriów.

Naczynie lub disposable, control tower, lokalny panel, komputer SCADA i integracja DCS są odrębnymi elementami systemu. Logo B. Braun, Sartorius Stedim albo Sartorius wskazuje okres dokumentacji, lecz nie zastępuje identyfikacji control tower i firmware.

Platformy Sartorius

Biobrain jest współczesną platformą STR Generation 3 i Biostat RM. Oficjalne materiały opisują lokalne wykonywanie receptur, PAT, OPC UA, integrację z systemami nadrzędnymi, wsparcie antywirusowe i zabezpieczony zdalny serwis. Biobrain Supervise agreguje procesy, alarmy i dane z urządzeń połączonych przez OPC UA.

Oficjalny stos technologiczny Biobrain; dotyczy współczesnych STR Generation 3 i RM.

Oficjalny diagram integracji Biobrain z warstwą nadrzędną.

Oficjalny widok platformy Biobrain Supervise.

Dodatkowy materiał ilustracyjny

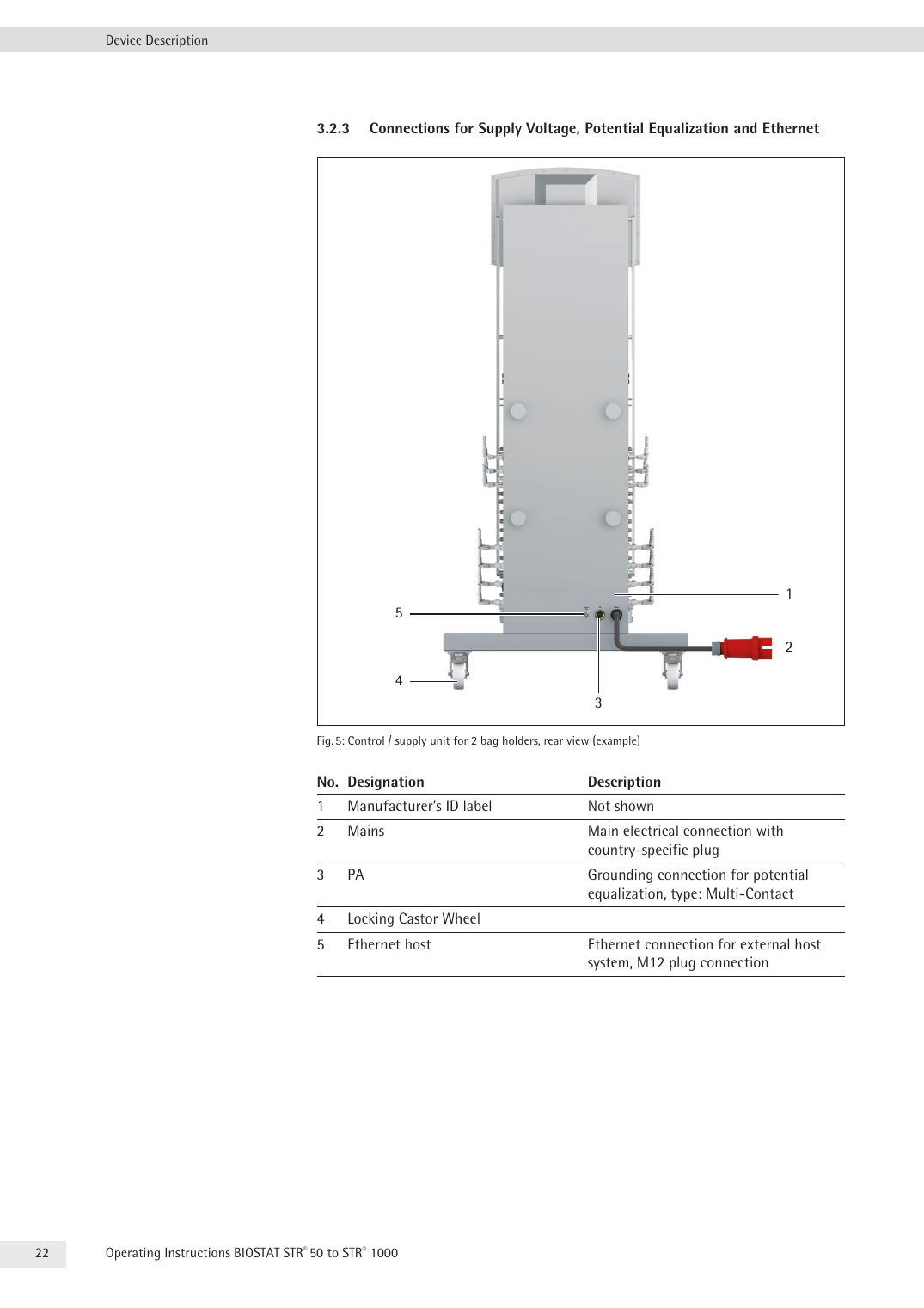

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. STR Generation 2 — oficjalna mapa hostów Ethernet rodziny DCU4.

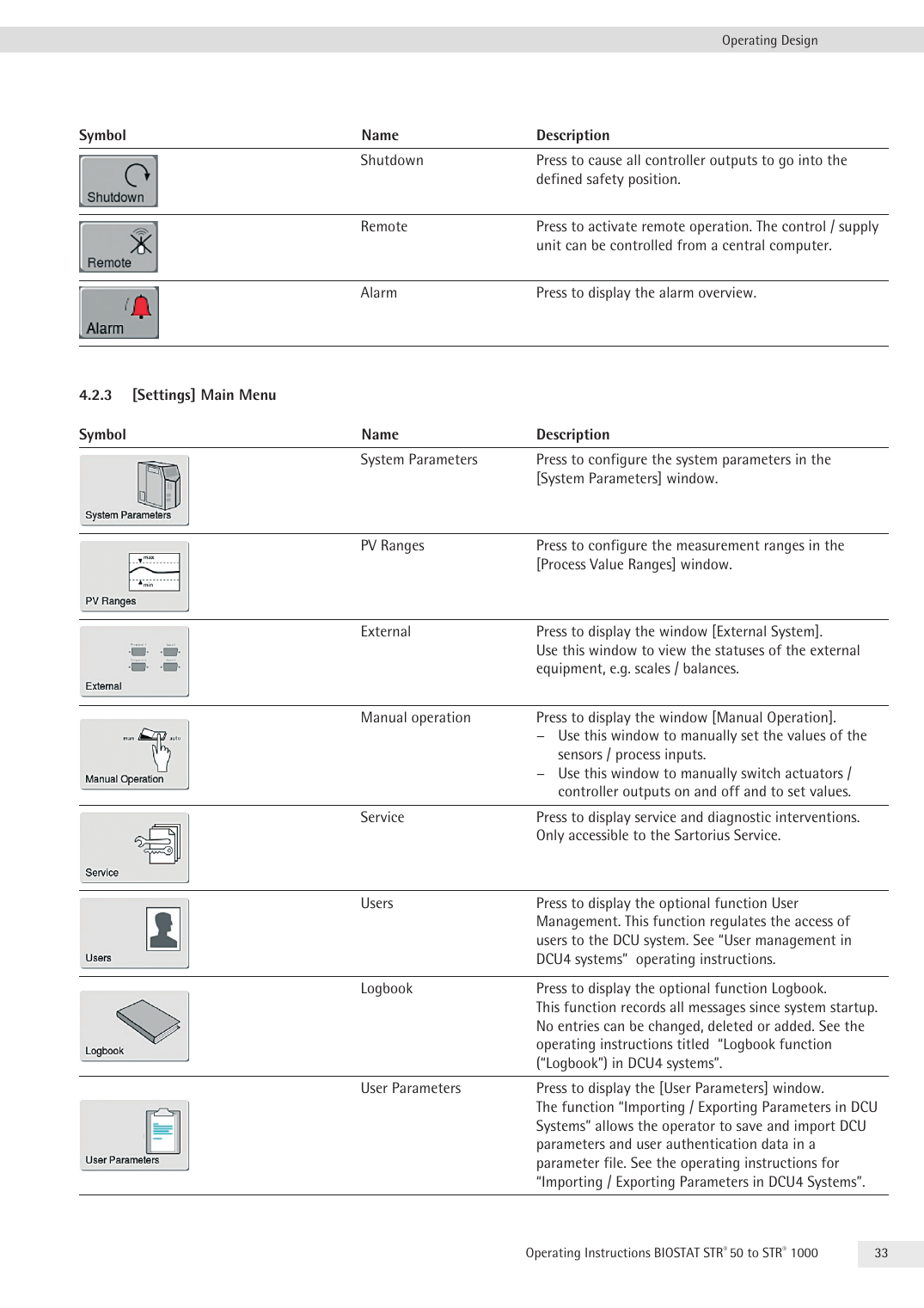

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. STR Generation 2 — mapa ustawień DCU4.

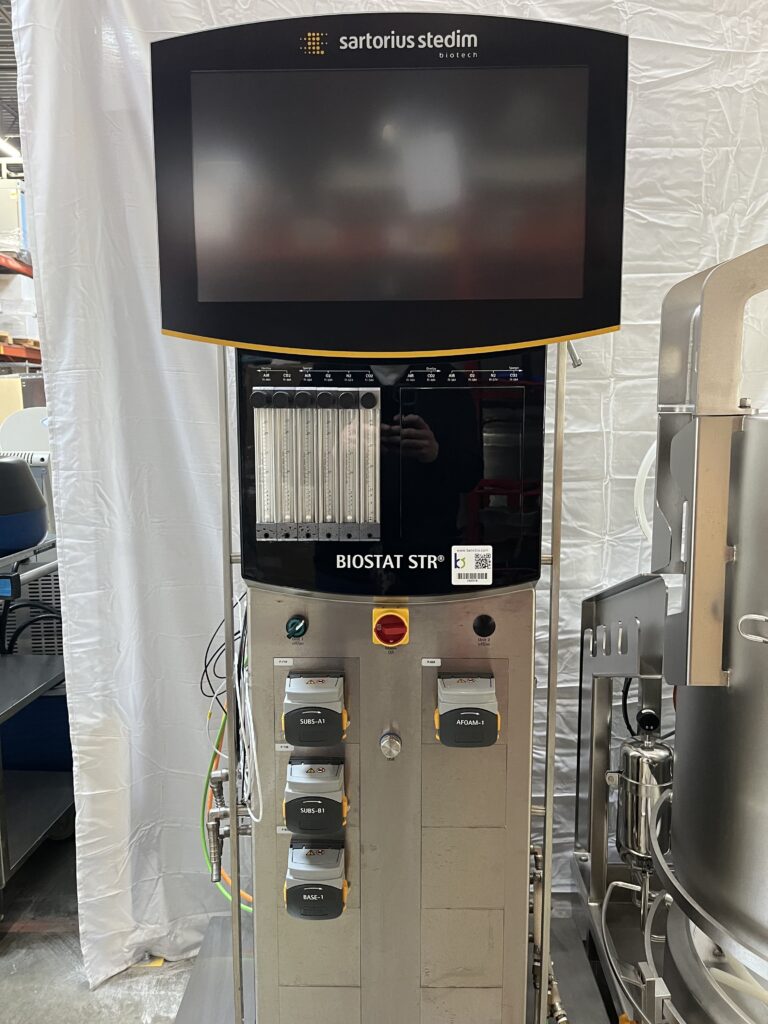

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. STR Generation 2 — control tower DCU4.
